該LP87702包含兩個降壓直流/直流轉換器和一個 5V 升壓轉換器，以支持安全關鍵型應用。該器件集成了兩個用于外部電源的電壓監控輸入和一個窗口看門狗。

自動 PWM/PFM （AUTO 模式）作可在寬輸出電流范圍內為降壓轉換器提供高效率。
*附件：lp87702.pdf

該器件包含一次性可編程 （OTP） 存儲器。每個可訂購的部件號都有針對給定應用的特定 OTP 設置。有關每個可訂購零件編號的默認 OTP 配置的詳細信息，請參閱技術參考手冊。

特性

• 提供 FMEDA 和功能安全手冊，以支持高達 SIL-2 （IEC 61508） 的系統級功能安全要求
• 兩個高效降壓 DC/DC 轉換器：
  • 最大輸出電流 3.5 A
  • 2MHz、3MHz 或 4MHz 開關頻率
  • 自動 PWM/PFM 和強制 PWM作
  • 輸出電壓 = 0.7 V 至 3.36 V
• 5V 600mA 升壓轉換器
• 兩個輸入用于外部電壓監控
• 兩個可編程電源就緒信號
• 用于診斷的專用參考電壓
• 帶復位輸出的窗口看門狗
• 用于同步開關的外部時鐘輸入
• 擴頻調制
• 可編程啟動和關斷延遲以及帶使能信號的排序
• 可配置的通用輸出 （GPO）
• 我^2^C 兼容接口
• 具有可編程掩碼的中斷功能
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）

參數

方框圖

1. 概述

LP87702是一款集成了兩個降壓DC/DC轉換器和一個5V升壓轉換器的電源管理IC（PMIC），專為安全關鍵型應用設計。該器件還包含兩個電壓監測輸入、窗口看門狗和一次性可編程（OTP）內存。

2. 主要特性

• ?雙降壓和單升壓轉換器?：
  • 降壓轉換器：兩個，輸出電壓范圍0.7V至3.36V。
  • 升壓轉換器：一個，輸出電壓5V。
• ?電壓監測?：支持兩個外部電源監測輸入（VMON1和VMON2）。
• ?窗口看門狗?：集成窗口看門狗功能，提高系統可靠性。
• ?OTP內存?：一次性可編程內存，用于存儲特定應用的默認設置。
• ?診斷功能?：包括輸出過壓/欠壓保護、短路保護、過溫警告和關斷等。
• ?控制接口?：I2C接口，支持標準模式（100kHz）、快速模式（400kHz）、快速模式+（1MHz）和高速模式（3.4MHz）。

3. 應用領域

• ?安全關鍵型應用?：如汽車電子、工業控制等。
• ?需要高效電源管理的系統?：如通信設備、便攜式設備等。

4. 功能描述

• ?自動PWM/PFM模式?：根據負載電流自動切換PWM（脈沖寬度調制）和PFM（脈沖頻率調制）模式，以提高效率。
• ?同步時鐘功能?：支持外部時鐘同步，減少EMI（電磁干擾）。
• ?電源良好（PGOOD）信號?：提供PGOOD信號，指示電源輸出是否正常。
• ?看門狗功能?：集成窗口看門狗，監控系統運行狀態，防止系統死機。
• ?診斷和保護?：提供多種診斷和保護功能，確保系統穩定運行。

5. 封裝與機械信息

• ?封裝類型?：VQFN（32引腳）
• ?尺寸?：5.00mm x 5.00mm
• ?熱信息?：提供了詳細的熱阻和結溫信息。

6. 電氣特性

• ?絕對最大額定值?：包括電源電壓、結溫等。
• ?推薦工作條件?：列出了正常工作時的電壓、溫度范圍。
• ?電氣特性參數?：詳細列出了各轉換器的輸出電壓范圍、精度、負載調節、線性調節等參數。

7. 典型應用電路

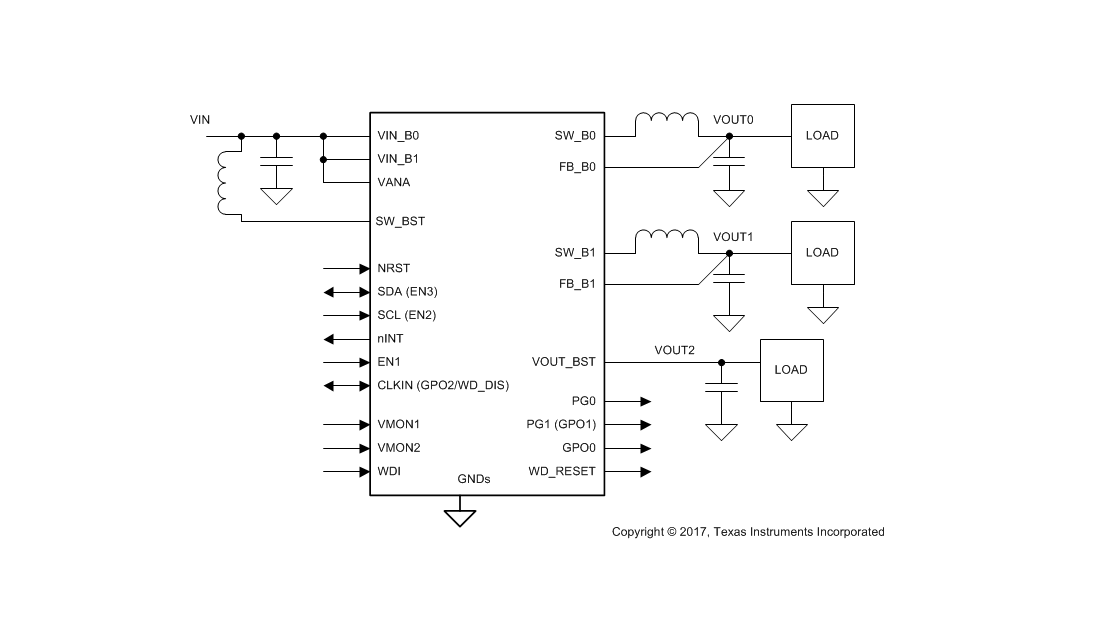

數據表中提供了LP87702的典型應用電路圖，展示了如何連接輸入電源、輸出負載、電感、電容以及I2C接口等。

8. 布局指南

• ?布局建議?：提供了詳細的布局指南，以確保最佳性能和減少噪聲干擾。
• ?電容選擇?：推薦了合適的輸入和輸出電容值及類型。
• ?電感選擇?：提供了電感選擇的指導原則。

9. 文檔與支持

• ?數據表?：提供了詳細的技術規格和應用信息。
• ?應用筆記?：可能包含額外的設計指南和應用示例。
• ?技術支持?：TI提供技術支持和社區幫助，用戶可通過TI的E2E?支持論壇獲取幫助。

10. 注意事項

• 在處理LP87702時，應注意靜電放電（ESD）防護。
• 在設計電路時，應嚴格遵循布局指南和電容、電感的選擇原則，以確保最佳性能。
• 用戶應根據具體應用需求選擇合適的OTP設置，并進行充分的測試和驗證。
