LP8733xx 旨在滿足工業應用中的電源管理要求。該器件具有兩個降壓 DC/DC 轉換器（可配置為單個雙相穩壓器或兩個單相穩壓器）、兩個線性穩壓器和兩個通用數字輸出信號。該設備由 I 控制^2^C 兼容串行接口和使能信號。

自動 PWM/PFM（自動模式）作與自動相位添加/切相功能一起，可在較寬的輸出電流范圍內提供高效率。LP8733xx 支持遠程電壓感應（雙相配置中的差分），以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。此外，開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。
*附件：lp8733.pdf

LP8733xx 器件支持可編程的啟動和關斷延遲以及序列，包括與使能信號同步的 GPO 信號。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 器件工作溫度范圍：-40°C 至 +125°C 環境溫度
• 輸入電壓：2.8 V 至 5.5 V
• 兩個高效降壓 DC/DC 轉換器：
  • 輸出電壓：0.7 V 至 3.36 V
  • 每相最大輸出電流 3 A
  • 在雙相配置中添加和脫落自動相位并強制多相作
  • 雙相配置中的遠程差分反饋電壓感應
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 10 mV/μs
  • 2MHz 開關頻率
  • 擴頻模式和相位交錯，可降低 EMI
• 兩個線性穩壓器：
  • 輸入電壓：2.5 V 至 5.5 V
  • 輸出電壓：0.8 V 至 3.3 V
  • 最大輸出電流 300 mA
• 可配置的通用輸出信號（GPO、GPO2）
• 具有可編程屏蔽的中斷功能
• 可編程電源就緒信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）
• 具有可濕性側面的 28 引腳、5mm × 5mm VQFN 封裝

參數

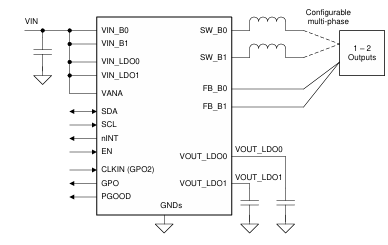

方框圖

1. 產品概述

• ?名稱?：LP8733xx
• ?類型?：雙高電流降壓轉換器（Buck Converter）和雙線性穩壓器（Linear Regulator）
• ?特點?：適用于工業應用，具有高效率、高性能和靈活的配置選項。

2. 主要特性

• ?雙降壓轉換器?：
  • 輸出電壓范圍：0.7 V至3.36 V
  • 最大輸出電流：每相3 A
  • 支持自動相位添加/刪除和強制多相位操作
  • 遠程差分反饋電壓感測（雙相位配置）
• ?雙線性穩壓器?：
  • 輸入電壓范圍：2.5 V至5.5 V
  • 輸出電壓范圍：0.8 V至3.3 V
  • 最大輸出電流：300 mA
• ?可編程功能?：
  • 輸出電壓斜率
  • 電源良好（PGOOD）信號
  • 中斷功能
  • I2C兼容串行接口
• ?保護功能?：
  • 輸出短路和過載保護
  • 過溫警告和保護
  • 過電壓保護（OVP）和欠電壓鎖定（UVLO）

3. 電氣特性

• ?工作溫度范圍?：-40°C至+125°C
• ?開關頻率?：2 MHz
• ?效率?：高效率設計，特別是在輕負載條件下
• ?靜態電流?：低待機電流，有助于延長電池壽命

4. 功能框圖

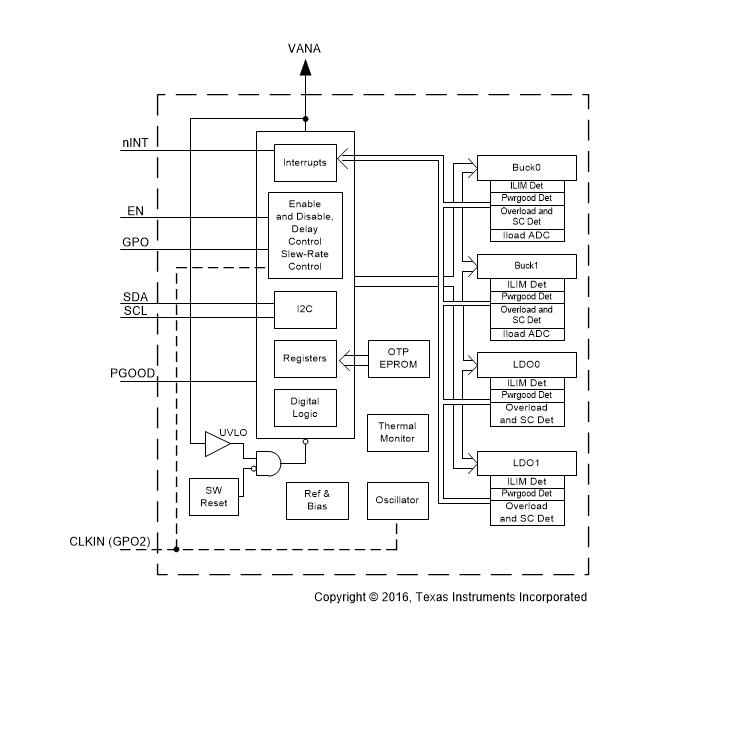

• 展示了LP8733xx的主要功能模塊，包括降壓轉換器、線性穩壓器、電源良好監視器、I2C接口、中斷控制器等。

5. 應用場景

• 工業應用
• 工業設備
• 測試和測量設備

6. 編程與配置

• ?I2C接口?：用于配置和控制LP8733xx的所有功能。
• ?寄存器映射?：詳細說明了所有寄存器的地址、功能和默認值，允許用戶通過I2C接口進行精細控制。

7. 封裝與尺寸

• ?封裝類型?：28引腳，5 mm x 5 mm VQFN封裝
• ?尺寸?：適合高密度PCB布局

8. 文檔與支持

• ?數據手冊?：提供了詳細的電氣特性、功能描述、應用信息和布局指南。
• ?應用報告?：可能包含具體的設計實例、測試結果和最佳實踐。
• ?技術支持?：TI E2E?支持論壇提供設計幫助和解答疑問。

9. 布局與散熱

• ?布局指南?：推薦了PCB布局的最佳實踐，以確保最佳性能和散熱。
• ?熱性能?：提供了熱阻等熱性能指標，幫助設計師評估散熱需求。

LP8733xx是一款功能強大的電源管理IC，集成了雙高電流降壓轉換器和雙線性穩壓器，適用于需要高效、可靠電源管理的工業應用。其可編程性、豐富的保護功能和緊湊的封裝使其成為多種應用的理想選擇。
