1. 工作原理與核心結構

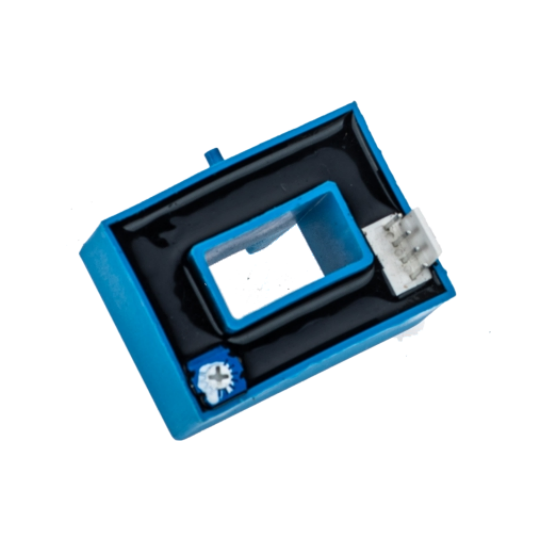

開環霍爾傳感器基于霍爾效應實現磁場檢測。當電流通過導體時，在磁場作用下，導體兩側會產生與電流和磁場強度成正比的電壓差（霍爾電壓）。傳感器通過磁芯聚集被測電流產生的磁場，霍爾元件檢測磁芯氣隙處的磁感應強度，經放大電路處理后輸出標準電信號（如±5V或4-20mA），實現非接觸式電流測量。其核心結構包括：

磁芯：高導磁材料制成，用于集中磁場，常見開口或閉口式設計；

霍爾元件：半導體材料（如砷化鎵），將磁場轉換為電壓信號；

放大電路：增強霍爾電壓，確保信號線性輸出。

2. 技術特點與性能優勢

開環霍爾傳感器憑借以下特性成為工業測量領域的優選方案：

寬測量范圍：支持直流、交流及脈沖信號，電流覆蓋0.1A至2kA，電壓最高2.5kV；

快速響應：頻寬達20kHz，響應時間≤5μs，適用于動態監測；

電氣隔離：原邊與副邊電路隔離電壓可達9600Vrms，保障安全性；

抗干擾能力：非接觸式設計降低電磁干擾影響；

成本與體積優勢：結構簡單，無需補償線圈，成本低于閉環式傳感器。

3. 典型應用場景

工業自動化：電機控制、變頻器、伺服系統中實時監測電流，優化能耗；

新能源領域：光伏逆變器、儲能系統（PCS）、電動汽車電池管理（BMS）的電流監控；

電力系統：直流屏、UPS電源的故障檢測與電能質量管理；

智能電網：高精度測量電網電流，支持智能電表與遠程監控。

4. 技術挑戰與創新方向

傳統開環霍爾傳感器存在零點漂移（±0.5%）、溫漂（約0.04%/℃）等局限。近年來，超級開環霍爾傳感器通過以下改進實現突破：

精度提升：零點偏移降至0.05%，溫漂優化至0.01%/℃；

抗干擾增強：改進磁芯材料與電路設計，提升EMC性能；

穩定性優化：長期工作誤差控制在0.1%以內，媲美閉環傳感器。

此類創新使其在高端儲能、精密儀器等領域逐步替代閉環方案，同時保持成本優勢。
