TPS65916 PMIC 集成了 5 個可配置的降壓轉換器，輸出電流高達 3.5A，可為處理器內核、存儲器、I/O 和 LDO 的預調節供電降壓轉換器與內部 2.2MHz 時鐘同步，以提高器件的 EMC 性能。GPIO_3 引腳允許降壓轉換器與外部時鐘同步，從而允許多個器件同步至同一時鐘，從而提高系統級 EMC 性能。該器件還包含 5 個 LDO，用于為低電流或低噪聲域供電。
*附件：tps65916.pdf

電源時序控制器使用一次性可編程 （OTP） 存儲器來控制電源時序，以及輸出電壓和 GPIO 配置等默認配置。OTP 在工廠進行了編程，無需任何軟件即可啟動。大多數靜態設置可以通過 SPI 或 I 從默認值更改^2^C 來配置設備以滿足許多不同的系統需求。例如， voltage-scaling registers 用于支持處理器的動態 voltage-scaling 要求。OTP 還包含位完整性錯誤檢測功能，可在檢測到錯誤時停止上電序列，從而防止系統以未知狀態啟動。

TPS65916 器件還包括一個模數轉換器 （ADC），用于監控系統狀態。GPADC 包括兩個外部通道，用于監控任何外部電壓，以及用于測量電源電壓、輸出電流和芯片溫度的內部通道，使處理器能夠監控系統的健康狀況。該器件提供看門狗來監控軟件鎖定，并包括保護和診斷機制，如短路保護、熱監控、關斷和自動 ADC 轉換，以檢測電壓是否低于預定義的閾值。PMIC 可以通過中斷處理程序?qū)⑦@些事件通知處理器，從而允許處理器采取響應措施。

特性

• 系統電壓范圍為 3.135 V 至 5.25 V
• 低功耗
  • 關閉模式下為 20 μA
  • 休眠模式下 90 μA，兩個 SMPS 處于活動狀態
• 5 個降壓型開關電源 （SMPS） 穩壓器：
  • 0.7V 至 3.3V 輸出范圍，步長為 10mV 或 20mV
  • 兩個具有 3.5A 能力的 SMPS 穩壓器，能夠在雙相配置中組合成 7A 輸出，具有差分遠程感應（輸出和接地）
  • 另外三個具有 3A、2A 和 1.5A 能力的 SMPS 穩壓器
  • 3.5A 和 3A SMPS 穩壓器中的動態電壓調節 （DVS） 控制和輸出電流測量
  • 硬件和軟件控制的 Eco-mode? 提供高達 5 mA 的電流
  • 短路保護
  • 電源正常指示（電壓和過流指示）
  • 用于浪涌電流限制的內部軟起動
  • 能夠與 1.7 MHz 至 2.7 MHz 之間的外部時鐘同步
• 5 個低壓差 （LDO） 線性穩壓器：
  • 0 .9 至 3.3 V 輸出范圍，步長為 50 mV
  • 兩個具有 300mA 功能和旁路模式的
  • 一個具有 100mA 能力，并能夠?qū)崿F(xiàn)高達 50mA 的低噪聲性能
  • 另外兩個具有 200mA 電流能力的 LDO
  • 短路保護
• 12 位 Σ-Δ 通用型 ADC （GPADC），具有 8 個輸入通道（2 個外部通道）
• 具有高溫警告和熱關斷的熱監控
• 電源序列控制：
  • 可配置的上電和斷電序列 （OTP）
  • SLEEP 和 ACTIVE 狀態轉換 （OTP） 之間的可配置序列
  • 三個數字輸出信號，可包含在啟動序列中
• 可選控制接口：
  • 一個 SPI 用于資源配置和 DVS 控制
  • 二 I^2^C 接口。
    • 一個專用于 DVS 控制
    • 一個通用型 I^2^用于資源配置和 DVS 控制的 C 接口
• OTP 位完整性錯誤檢測，可選擇繼續或保持上電序列和RESET_OUT釋放
• 套餐選項：
  • 7mm × 7mm 48 引腳 VQFN，間距為 0.5mm

參數

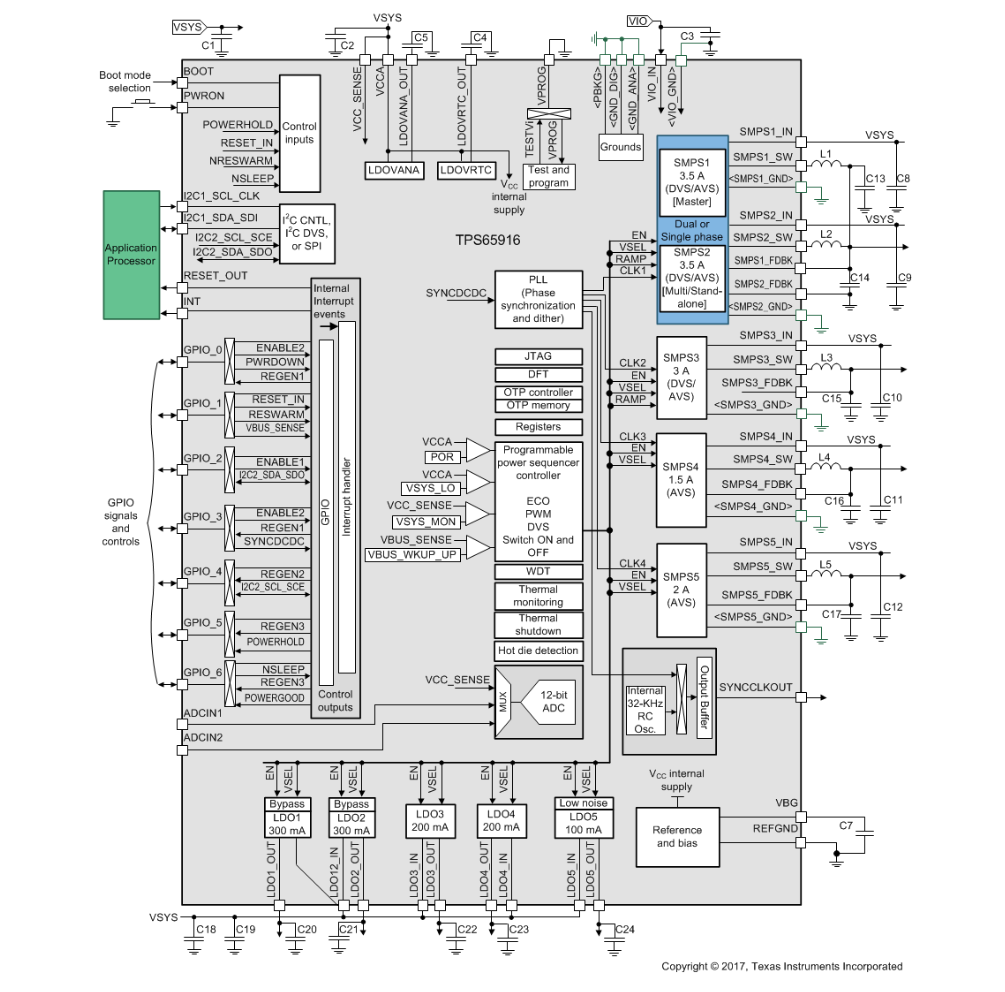

方框圖

1. 產品概述

• ?類型?：1-V至5.2-V，5Buck Converter和5LDO電源管理IC（PMIC）。
• ?應用?：適用于工業自動化、人機界面（HMI）、攝像頭監控系統、可編程邏輯控制器（PLC）和工廠自動化等領域。

2. 主要特性

• ?系統電壓范圍?：3.135V至5.25V。
• ?低功耗?：
  • 關機模式：20μA。
  • 睡眠模式（兩個SMPS活躍）：90μA。
• ?五個降壓轉換器?：
  • 輸出范圍：0.7V至3.3V，10mV或20mV步長。
  • 兩個轉換器可組合提供高達7A的輸出電流。
• ?五個LDO線性穩壓器?：
  • 輸出范圍：0.9V至3.3V，50mV步長。
• ?動態電壓縮放（DVS）控制?：支持3.5A和3A SMPS調節器。
• ?12位Sigma-Delta ADC?：具有8個輸入通道。
• ?熱監控?：包括高溫警告和熱關斷功能。
• ?電源序列控制?：可配置的上電和斷電序列。

3. 功能框圖

• 包含五個降壓轉換器、五個LDO、12位ADC、GPIO、I2C/SPI接口、熱監控、看門狗定時器等模塊。

4. 封裝與尺寸

• ?封裝類型?：7mm × 7mm 48引腳VQFN，0.5mm間距。

5. 引腳功能

• ?主要引腳?包括電源輸入、轉換器輸入/反饋、LDO輸入/輸出、GPIO、I2C/SPI接口、中斷輸出、復位輸入等。

6. 電氣特性

• ?轉換效率?：高達90%以上，具體取決于負載和輸入/輸出電壓。
• ?輸出電壓準確性?：±1%至±2%，具體取決于配置和負載條件。
• ?靜態電流?：關機模式下20μA，睡眠模式下90μA。
• ?啟動時間?：從使能到95%最終電壓值，典型值為500μs。

7. 保護功能

• ?短路保護?：自動檢測并關閉受影響的轉換器。
• ?過流保護?：限制輸出電流以防止損壞。
• ?熱關斷?：防止芯片過熱損壞。
• ? 欠壓鎖定（UVLO） ?：確保輸入電壓在安全范圍內。

8. 通信接口

• ?I2C接口?：支持標準（100kbps）、快速（400kbps）和高速（1Mbps）模式。
• ?SPI接口?：可選的SPI接口，用于配置和控制。

9. 應用注意事項

• ?外部組件選擇?：需根據具體應用選擇合適的電感、電容等外部組件。
• ?布局布線?：合理的PCB布局和布線對減少干擾和提高效率至關重要。
• ?散熱設計?：在高功率應用中，需要考慮散熱設計以防止芯片過熱。

TPS65916是一款功能強大的電源管理IC，適用于需要多個穩壓輸出的復雜系統。其高效的降壓轉換器和LDO、豐富的保護功能和靈活的通信接口使其成為工業自動化、HMI等領域的理想選擇。
