DP主站轉485操作流程

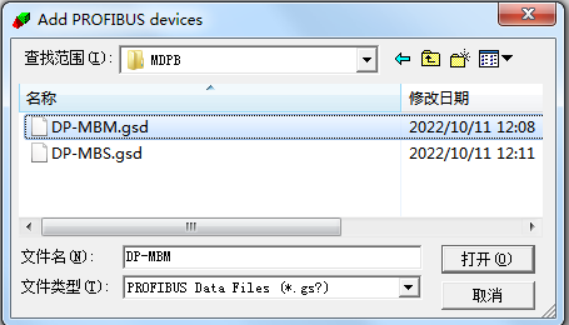

1、打開配置文件制作軟件點擊“Library”導入DP從站設備GSD文件：

2、找到文件所在文件夾點擊打開：

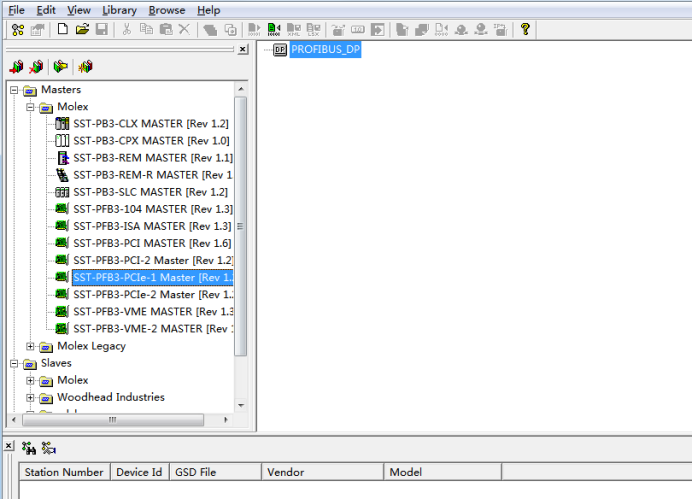

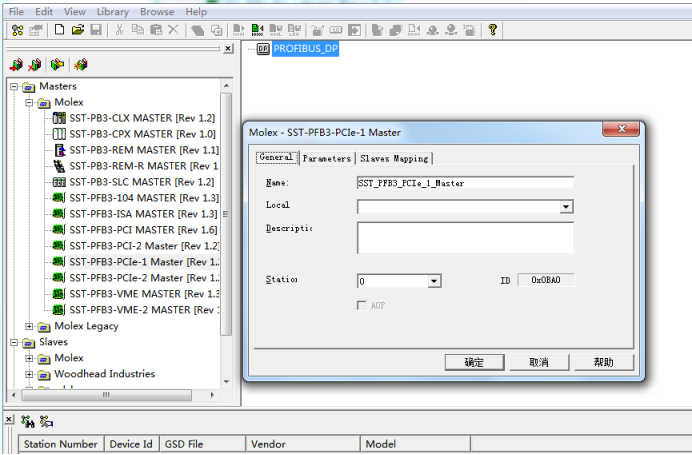

3、選擇添加對應的主站設備網關硬件：

4、雙擊進入之后地址保持默認0就行點擊確定：

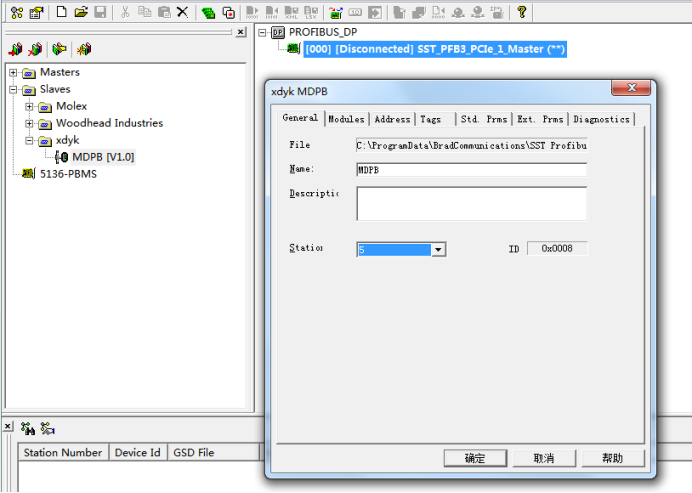

5、找到并添加從站導入的GSD文件，雙擊打開選擇從站DP地址：

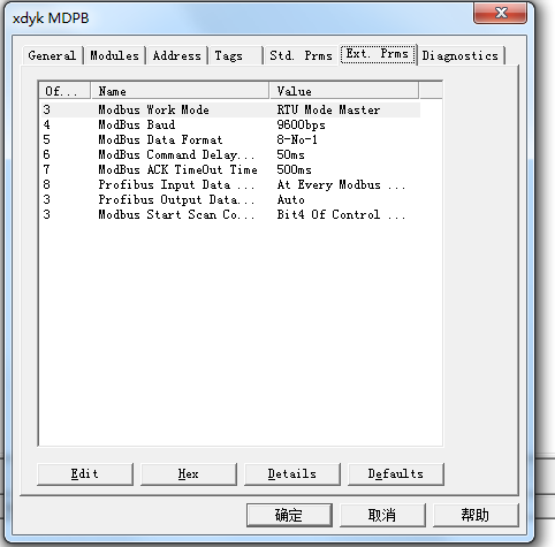

6、設置modbus通訊參數：

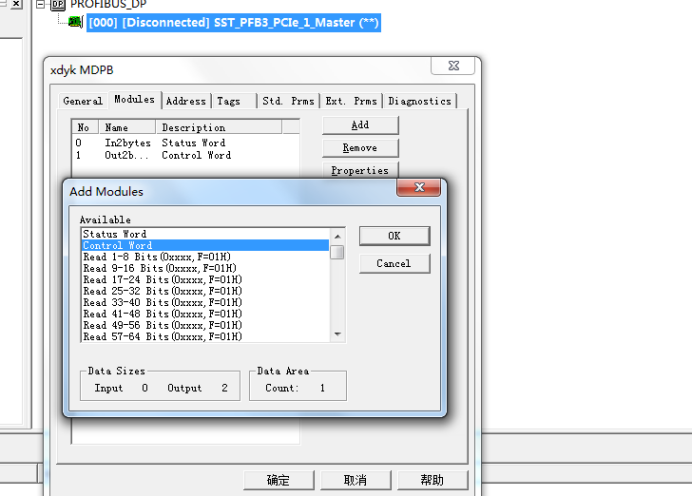

7、添加需要用到的讀寫指令：

8、設置DP主站波特率：

9、配置完成點擊保存：

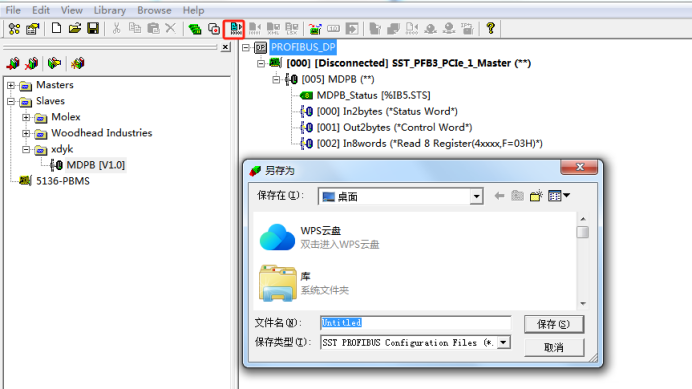

10、最后一步點擊另存，到這dp主站網關配置文件就制作完成了：

11、打開DP主站網關配置軟件，電腦跟網關mini USB口連接，選擇串口號點擊連接：

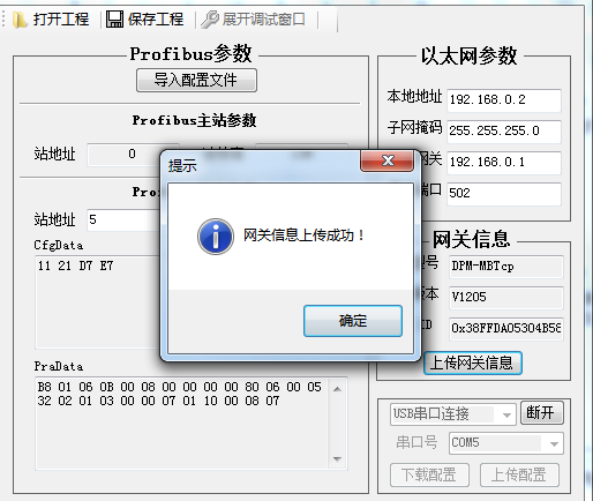

12、連接成功點擊上傳網關信息：

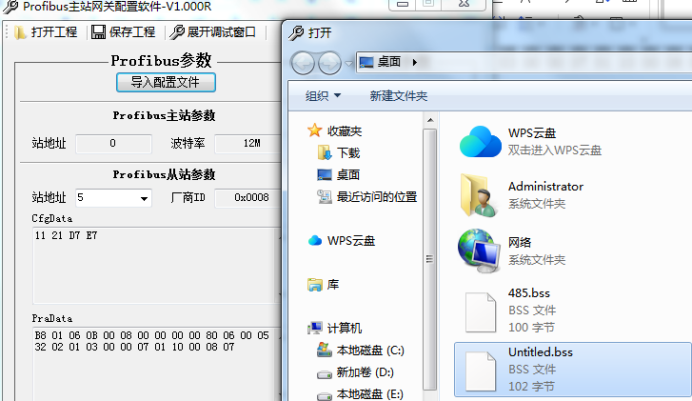

13、點擊導入配置文件，選擇打開制作的配置文件：

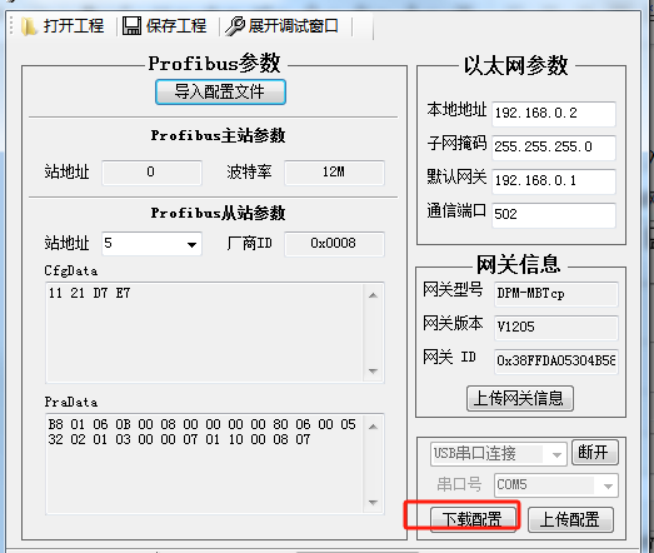

14、導入成功后點擊下載配置到網關：

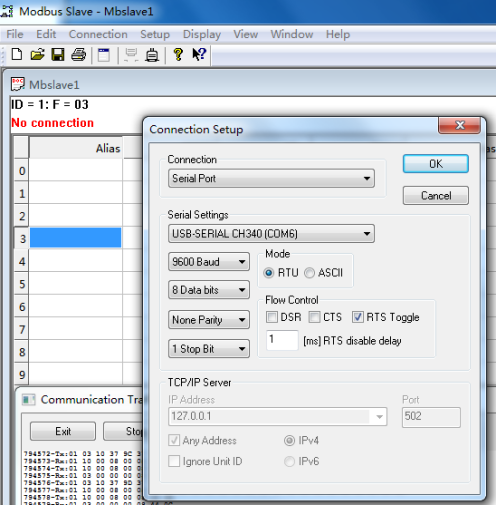

15、打開modbus Slave調試軟件，選擇USB接口號，更改modbus通訊參數：

16、配置網關站地址 功能碼 起始地址 寄存器個數：

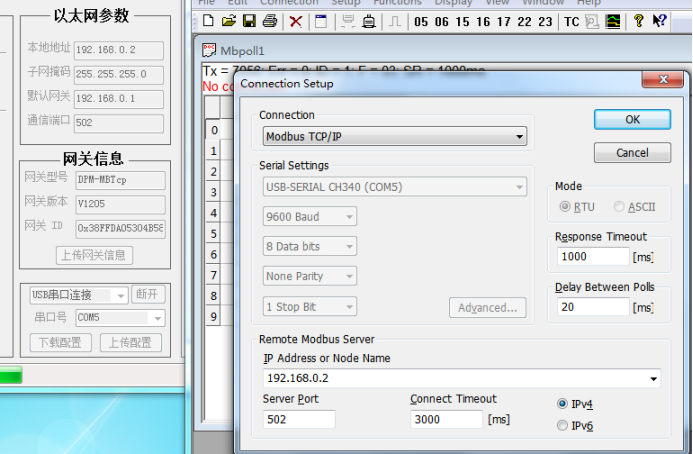

17、打開modbus Poll調試軟件，輸入網關ip地址 端口號點擊確認：

18、設置站地址起始地址 功能碼 寄存器個數 點擊確認

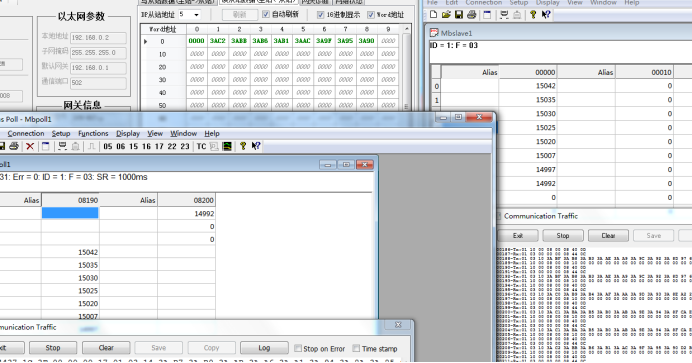

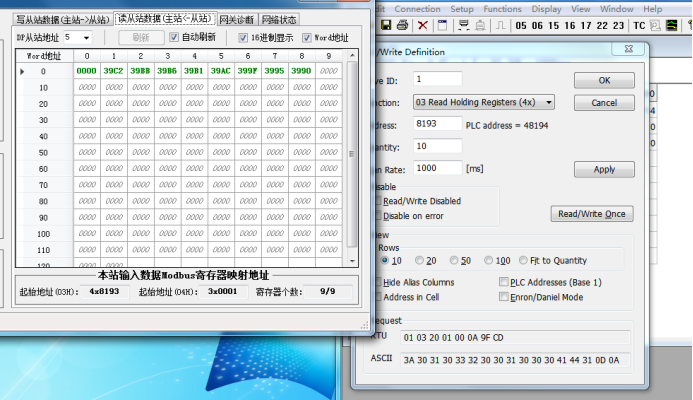

19、通過下圖我們可以看到兩邊的數據都正常讀寫：
