OPAx625 系列運算放大器是出色的 16 位和 18 位 SAR ADC 驅動器，具備高精度、低總諧波失真 (THD) 及低噪聲等諸多優勢，可提供一套獨特的電源可擴展解決方案。該器件系列在額定工作條件下的 16 位穩定時間為 280ns，可提供真正的 16 位有效位數 (ENOB)。該系列器件具備高直流精度（偏移電壓僅為 100μV）、120MHz 的寬增益帶寬積以及 2.5nV/√Hz 的低寬帶噪聲，并且經優化可驅動高吞吐量、高分辨率的 SAR ADC，例如 ADS88xx 系列 SAR ADC。

數據手冊：*附件：OPA2625 具有關斷功能的高帶寬、高精密、低THD+N、16位和18位ADC驅動器技術手冊.pdf

此 OPAx625 具有 兩種工作模式：高驅動模式和低功耗模式。在創新型低功耗模式下，OPAx625 會跟蹤輸入信號，從而能夠在 170ns 內以 16 位 ENOB 從低功耗模式切換至高驅動模式。

OPAx625 系列采用 6 引腳小外形尺寸晶體管 (SOT) 封裝和 10 引腳超薄小外形尺寸 (VSSOP) 封裝，額定工作溫度范圍為 –40°C 至 +125℃。

特性
? 高驅動模式：
– 增益帶寬 (GBW) (G = 100)：120MHz
– 轉換率：115V/μs
– 4V 輸出時的 16 位穩定時間： 280ns
– 低電壓噪聲：10kHz 時為 2.5nV/√Hz
– 低輸出阻抗：1MHz 時為 1Ω
– 偏移電壓：±100μV（最大值）
– 偏移電壓漂移：±3μV/oC（最大值）
– 低靜態電流：2mA（典型值）
? 低功耗模式：
– GBW：1MHz
– 低靜態電流：270μA（典型值）
? 功率可擴展性 特性：
– 可超快速地從低功耗模式切換至高驅動模式：170ns
? 高交流和直流精度：
– 低失真：100kHz 時，HD2 為 –122dBc，HD3為 –140dBc
– 輸入共模范圍包括負電源軌
– 軌到軌輸出
– 寬額定溫度范圍：-40℃ 至 +125℃

引腳功能和配置

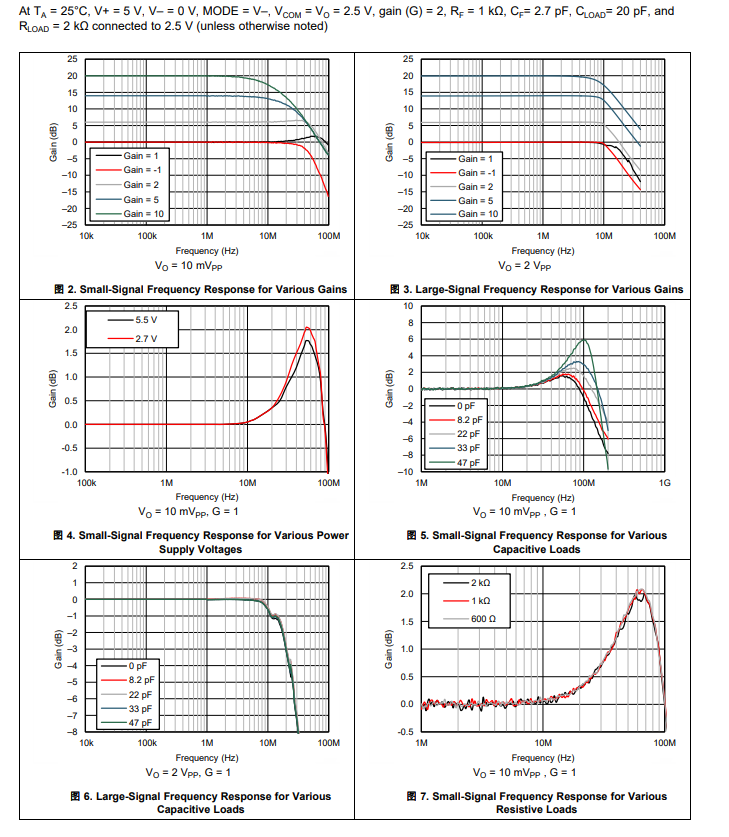

典型特性

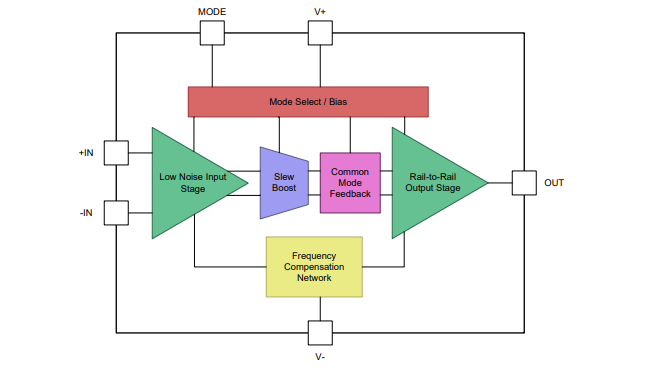

功能方框圖

應用
? 精密逐次逼近寄存器 (SAR) ADC 驅動器
? 精密電壓基準緩沖器
? 可編程邏輯控制器
? 測試和測量設備
? 功耗敏感型數據采集系統
