概述
ADF4106頻率合成器在無線接收機和發射機的上變頻和下變頻部分中，可用來實現本振。它由低噪聲數字鑒頻鑒相器（PFD）、精密電荷泵、可編程參考分頻器、可編程A和B計數器以及雙模預分頻器（P/P+1）組成。A（6位）、B（13位）計數器與雙模預分頻器（P/P+1）配合，可實現N分頻器（N = BP + A）。此外，14位參考分頻器（R分頻器）允許PFD輸入端的REFIN頻率為可選值。如果頻率合成器與一個外部環路濾波器和電壓控制振蕩器（VCO）一起使用，則可以實現完整的鎖相環（PLL）。其帶寬極高，因此許多高頻系統可以省去倍頻器，從而簡化系統架構并降低成本。

ADF4106-EP支持防務和航空航天應用（AQEC標準）。
數據表：*附件：ADF4106 6GHz整數N分頻PLL技術手冊.pdf

應用

• 寬帶無線接入
• 衛星系統
• 儀器儀表
• 無線局域網（LAN）
• 無線電通訊基站

特性

• 6.0 GHz帶寬
• 2.7 V至3.3 V電源供電
• 獨立的電荷泵電源(VP)可在3 V系統中提供擴展的調諧電壓
• 可編程雙模預分頻器：8/9、16/17、32/33、64/65
• 可編程電荷泵電流
• 可編程反沖防回差脈沖寬度
• 三線式串行接口
• 模擬和數字鎖定檢測
• 硬件和軟件關斷模式

框圖

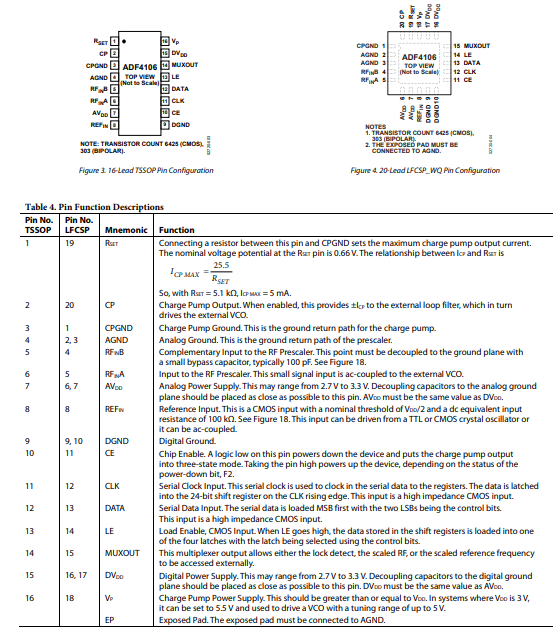

引腳配置描述

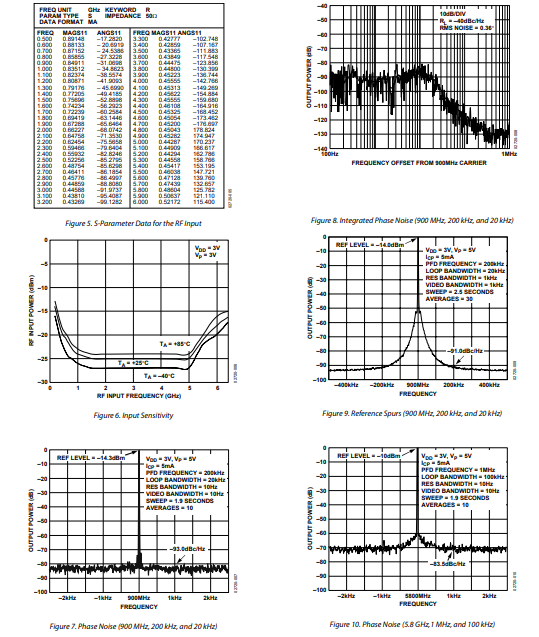

典型性能特征

總體說明

參考輸入部分

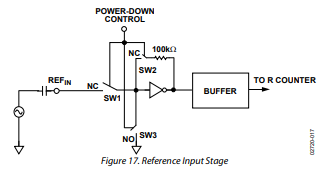

參考輸入級如圖17所示。SW1和SW2通常處于閉合狀態，SW3通常處于斷開狀態。當啟動掉電模式時，SW3閉合，SW1和SW2斷開。這確保了在掉電時參考引腳（(REF_{IN})）不會有負載。

射頻輸入部分

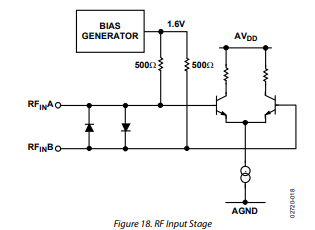

射頻輸入級如圖18所示。其后接一個兩級限幅放大器，以生成預分頻器所需的電流模式邏輯（CML）時鐘電平。

預分頻器（P/P + 1）

雙模數預分頻器（P/P + 1）與A計數器和B計數器配合，可實現較大的分頻比N（(N = BP + A) ）。雙模數預分頻器以CML電平工作，從射頻輸入級獲取時鐘信號，并將其分頻到適合CMOS A計數器和B計數器處理的頻率。預分頻器在軟件中可設置為8/9、16/17、32/33或64/65 ，基于同步4/5核心。對于完全連續的輸出頻率，存在一個由P（預分頻器值）決定的最小分頻比，其值為((P^2 - P)) 。

A計數器和B計數器

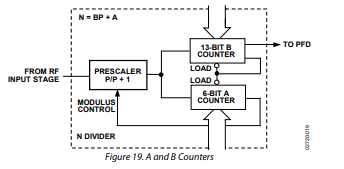

A計數器和B CMOS計數器與雙模數預分頻器配合，可在鎖相環（PLL）反饋回路中實現較寬范圍的分頻比。當預分頻器的輸出為325 MHz或更低時，這些計數器可正常工作。因此，對于4.0 GHz的射頻輸入頻率，預分頻器值16/17有效，但8/9無效。

脈沖吞咽功能
A計數器和B計數器與雙模數預分頻器配合，能夠生成間隔僅為參考頻率除以R的輸出頻率。壓控振蕩器（VCO）頻率的計算公式為：

其中：

• (f_{VCO})是外部壓控振蕩器（VCO）的輸出頻率。
• (P)是雙模數預分頻器的模數（8/9、16/17等 ）。
• (B)是13位二進制計數器的預設分頻比（3到8191）。
• (A)是6位吞咽計數器的預設分頻比（0到63）。
• (f_{REFIN})是外部參考頻率振蕩器的頻率。
• (R)是14位二進制可編程參考計數器的預設分頻比（1到16,383）。

R計數器

14位R計數器可對輸入參考頻率進行分頻，以產生送往鑒頻鑒相器（PFD）的參考時鐘。允許的分頻比范圍是1到16,383 。
