TRF37C73 采用具有節電引腳的 2.00mm x 2.00mm 超薄小外形尺寸無引線 (WSON) 封裝，這使得這款器件非常適合于空間占用和低功率模式十分關鍵的應用。

數據手冊：*附件：TRF37C73 具有斷電引腳的、1至6000MHz 18dB射頻增益塊放大器技術手冊.pdf

TRF37C73 的設計目的是易于使用。 為了實現最大靈活性，這個產品系列使用常見的 3.3V 電源，并且流耗為 55mA。 此外，這一系列在設計時使用了有源偏置電路，此電路在過程、溫度和電壓變化范圍內提供一個穩定且可預計的偏置電流。 為了實現增益和線性預算，此器件被設計成提供一個平坦增益響應，以及頻率達到 6000MHz 時的出色 OIP3 輸出。 針對空間受限應用，這一系列與 50Ω 內部匹配，這樣簡化了使用，并且最大限度地減小了所需的印刷電路板 (PCB) 面積。

特性

• 1MHz-6000MHz
• 增益：17dB
• 噪聲值：3.5dB
• 輸出 P1dB：2000MHz 時為 16.5dBm
• 輸出 IP3：2000MHz 時為 28.5dBm
• 節電模式
• 單電源：3.3V
• 溫度范圍內的穩定性能
• 無條件穩定
• 強健的靜電放電 (ESD) 防護：> 1kV 人體模型 (HBM)；> 1kV 充電器件模型 (CDM)

引腳功能和配置

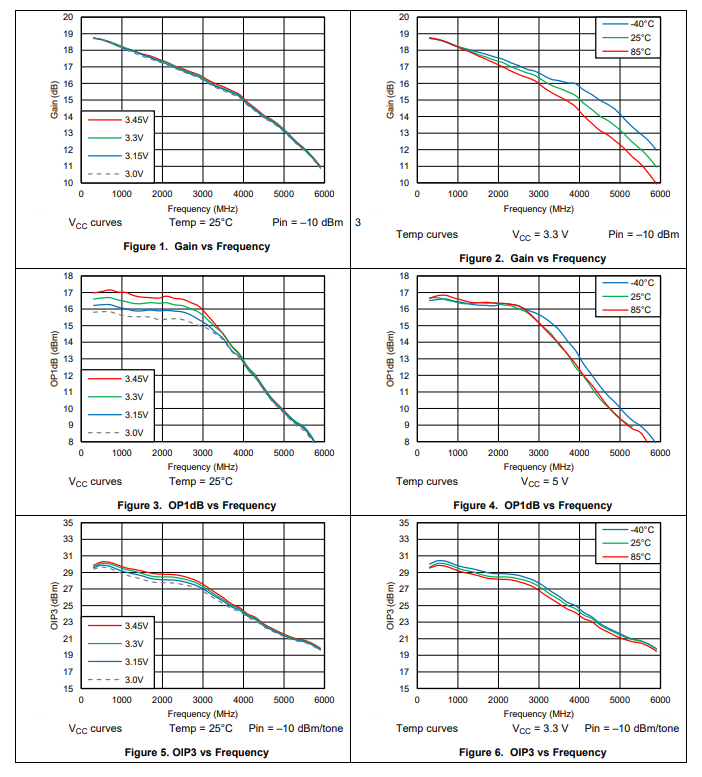

典型特性

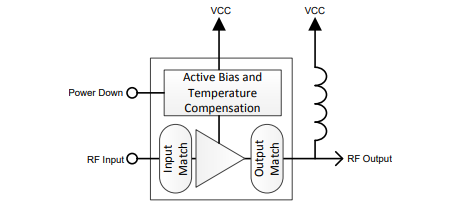

功能方框圖

應用范圍

• 通用 RF 增益塊
• 消費類產品
• 工業用
• 公用事業計量?jī)x表
• 低成本無線電產品
• 蜂窩基站
• 無線基礎設施
• RF 回程
• 雷達
• 電子對抗
• 軟件定義的無線電
• 測試和測量
• 點對點/多點微波
• 軟件定義的無線電
• RF 中繼器
• 分布式天線系統
• 本振 (LO) 和 PA 驅動器放大器
• 無線數據，衛星，直播衛星 (DBS)，有線電視 (CATV)
• 中頻 (IF) 放大器
