概述
AD608提供一個低功耗、低失真、低噪聲混頻器和一個采用逐次檢測技術的完整單芯片對數/限幅放大器。此外，AD608提供80 dB動態范圍的高速接收信號強度指示(RSSI)輸出以及硬限幅輸出。RSSI輸出來自一個二極點后解調低通濾波器，提供0.2 V至1.8 V的可加載輸出電壓。AD608采用2.7 V至5.5 V單電源供電，3 V工作電壓下的典型功耗為21 mW。
數據表：*附件：AD608低功耗混頻器 限幅器RSS I 3V接收機IF子系統技術手冊.pdf

RF和本振(LO)帶寬均超過500 MHz。在典型的IF應用中，AD608可以接受240 MHz表面聲波(SAW)濾波器的輸出，以24 dB的轉換增益(ZIF = 165 Ω)將其下變頻到標稱10.7 MHz IF頻率。AD608的對數/限幅放大器部分可以處理低頻(LF)至30 MHz的任何IF信號。

混頻器為雙平衡吉爾伯特混頻器，在?95 dBm至?15 dBm的RF輸入范圍內線性工作，三階交調截點標稱值為?5 dBm。片上LO前置放大器只需要?16 dBm的LO驅動?；祛l器的電流輸出驅動一個反向端接的業界標準10.7 MHz、330 Ω混頻器。

對數調整的標稱動態范圍為：當IF放大器的正弦輸入為?75 dBm時，輸出為+0.2 V；當輸入為+5 dBm時，輸出為+1.8 V。超出此范圍時，對數一致性典型值為±1 dB。對數斜率與電源電壓成比例。反饋環路自動將第一級的輸入失調電壓抵消至微伏以下水平。

AD608限幅器提供400 mV p-p下的硬限幅信號輸出。限幅放大器相對于該輸出的電壓增益超過100 dB。轉換時間為11 ns；對于?75 dBm至+5 dBm范圍內的信號，10.7 MHz時相位穩定在±3°以?xún)?nèi)。

AD608由CMOS邏輯電平電壓輸入使能，響應時間為200 ns。禁用時，待機功耗在400 ns內降至300 μW。

采用2.7 V至5.5 V電源時，額定溫度范圍為?25°C至+85°C的工業溫度范圍；采用3.0 V至5.5 V電源時，額定溫度范圍為?40°C至+85°C該器件采用16引腳塑封SOIC封裝。

特性

• 混頻器
  1 dB壓縮點：?15 dBm
  IP3：?5 dBm
  轉換增益：24 dB
  輸入帶寬：>500 MHz
• 對數/限幅放大器
  RSSI范圍：80 dB
  相位穩定度：±3°（80 dB范圍內）
• 低功耗
  3 V電源時為21 mW
  CMOS兼容關斷模式：300 μW（典型值）
  使能/禁用時間：200 ns

框圖

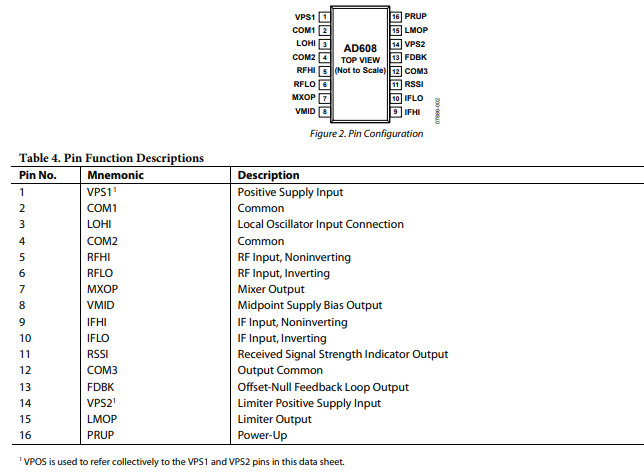

引腳配置描述

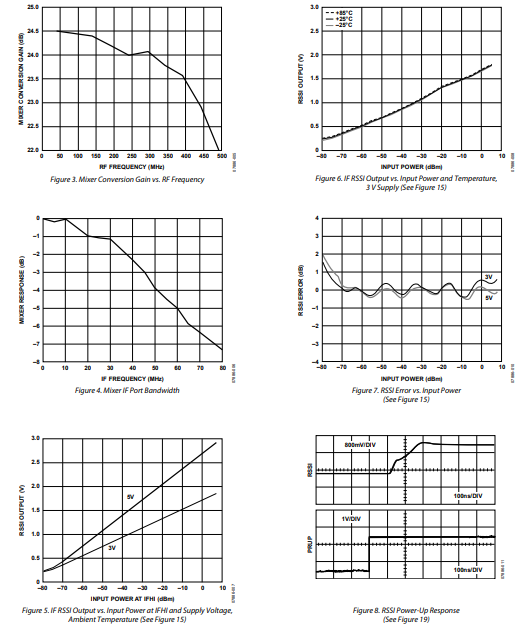

典型性能特征

工作原理

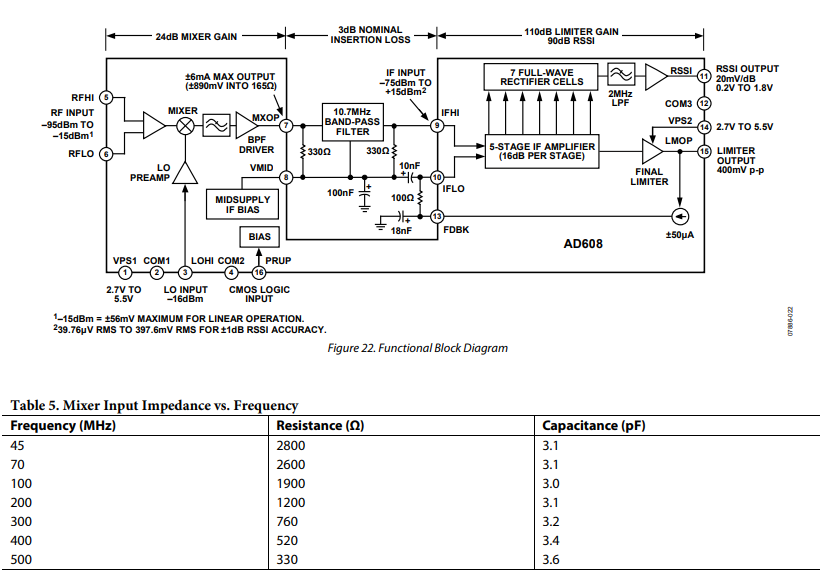

AD608由一個混頻器和后續的帶有接收信號強度指示（RSSI）功能的對數中頻通道以及限幅輸出部分組成（見圖22）。

混頻器

混頻器是一個雙平衡、改良型吉爾伯特單元混頻器。其線性工作的最大輸入電平為±56.2 mV（無論混頻器輸入兩端的阻抗如何），對于50 Ω輸入終端，該電平相當于 - 15 dBm?；祛l器的輸入阻抗可以用一個簡單的并聯RC網絡來建模，其電阻和電容值隨頻率的變化關系見表5。從射頻輸入到MXOP引腳的中頻輸出之間的帶寬，在30 MHz時為 - 1 dB，之后隨著頻率升高迅速下降（見圖4）。

混頻器增益

混頻器的變頻增益是其跨導與MXOP引腳處阻抗的乘積。對于在10.7 MHz處采用330 Ω并聯端接的濾波器，負載阻抗為165 Ω，增益為24 dB，輸出為15.85 × 56.2 mV（即±891 mV），以電源電壓中點為中心。對于其他負載阻抗，增益（dB）的計算公式為：

其中：

• ( G_{dB} ) 為增益（dB）。
• ( R_{L} ) 為MXOP引腳處的負載阻抗。

混頻器的增益可以通過改變 ( R_{L} ) 來增大。增益的限制因素是MXOP引腳處±6 mA的最大輸出電流，以及對于3 V或5 V電源，MXOP引腳處允許的最大電壓擺幅±1.0 V 。

中頻濾波器終端

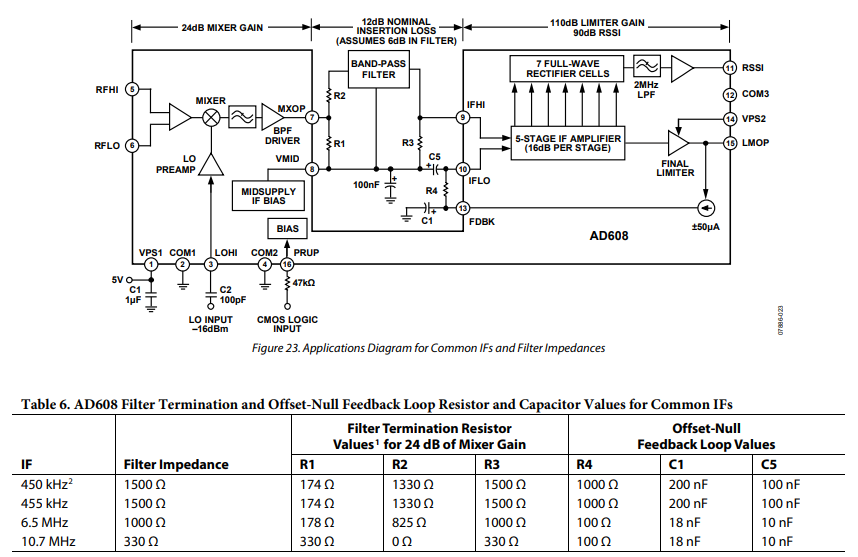

AD608設計用于驅動具有330 Ω阻抗的并聯端接10.7 MHz帶通濾波器（BPF）。采用330 Ω并聯端接時，MXOP引腳呈現165 Ω的終端阻抗，最終增益為24 dB。其他濾波器阻抗和增益可通過按比例增減增益來適配，增減幅度與濾波器阻抗相對于165 Ω的變化成比例（可通過電阻分壓器或匹配網絡將MXOP引腳處的阻抗保持在標稱165 Ω ）。圖23展示了一個簡單的電阻分壓器，表6列出了一系列濾波器阻抗對應的元件值。

對數中頻放大器

對數中頻放大器由五級增益為16 dB的放大器（每級）以及最終的限幅器組成。中頻帶寬為30 MHz（ - 1 dB），總增益為110 dB。在 - 75 dBm至 + 5 dBm的范圍內（對應約111 μV峰峰值至1.1 V峰峰值 ），相位偏移為±3° 。限幅器輸出阻抗為200 Ω，限幅器輸出驅動能力為±200 mV（在5 kΩ負載上為400 mV峰峰值 ）。在無輸入信號時，限幅器輸出可限制噪聲波動，產生持續以400 mV峰峰值擺動且隨機過零的輸出。

失調自穩零回路

由于對數放大器是直流耦合的，且從輸入到限幅器輸出的增益超過110 dB，因此即使是微小的輸入失調也會導致輸出飽和。所以，AD608采用了一個低頻率反饋回路來消除輸入失調。參考圖23，該回路由一個電流源驅動，電流由限幅器提供，通過限幅器向DBK引腳發送50 μA的脈沖。這些脈沖由C1、R4和C5組成的π型網絡進行低通濾波。經平滑處理后的直流電壓從輸入中減去，在IFLO引腳產生輸出。因?yàn)檫@是一個高增益放大器與反饋回路，所以在布局和元件值選擇上需謹慎，以防止振蕩。推薦的元件值為：在450 kHz、455 kHz、6.5 MHz和10.7 MHz這些常見中頻頻率下，C1為470 pF，R4為100 kΩ，C5為470 pF 。
