三相四橋臂SiC碳化硅功率模塊工商業儲能變流器PCS的優勢

三相四橋臂拓?fù)浣Y(jié)合碳化硅（SiC）功率模塊的工商業儲能變流器（PCS），在新能源和電力電子領域展現出顯著的技術與經濟優勢。以下從技術性能、經濟性、應用適配性及產業生態等維度展開分析：

傾佳電子（Changer Tech）-專業汽車連接器及功率半導體(SiC碳化硅MOSFET單管，SiC碳化硅MOSFET模塊，碳化硅SiC-MOSFET驅動芯片，SiC功率模塊驅動板，驅動IC)分銷商，聚焦新能源、交通電動化、數字化轉型三大方向，致力于服務中國工業電源，電力電子裝備及新能源汽車產業鏈。

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜跟住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜跟住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜跟住SiC碳化硅MOSFET單管全面取代IGBT單管和高壓平面硅MOSFET的必然趨勢！

傾佳電子楊茜跟住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

一、技術性能優勢：高頻高效與動態響應提升

高頻特性與能效躍升

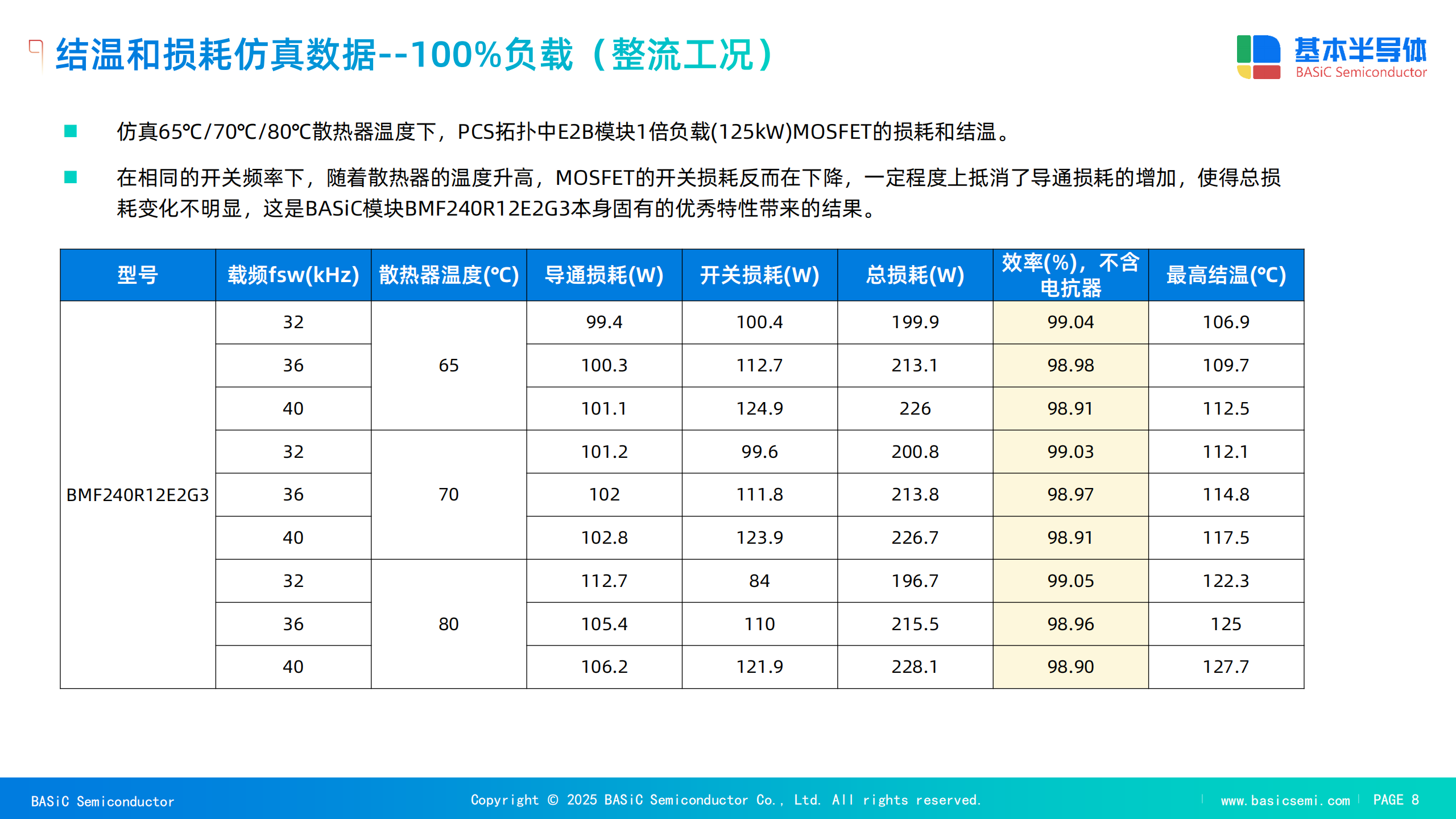

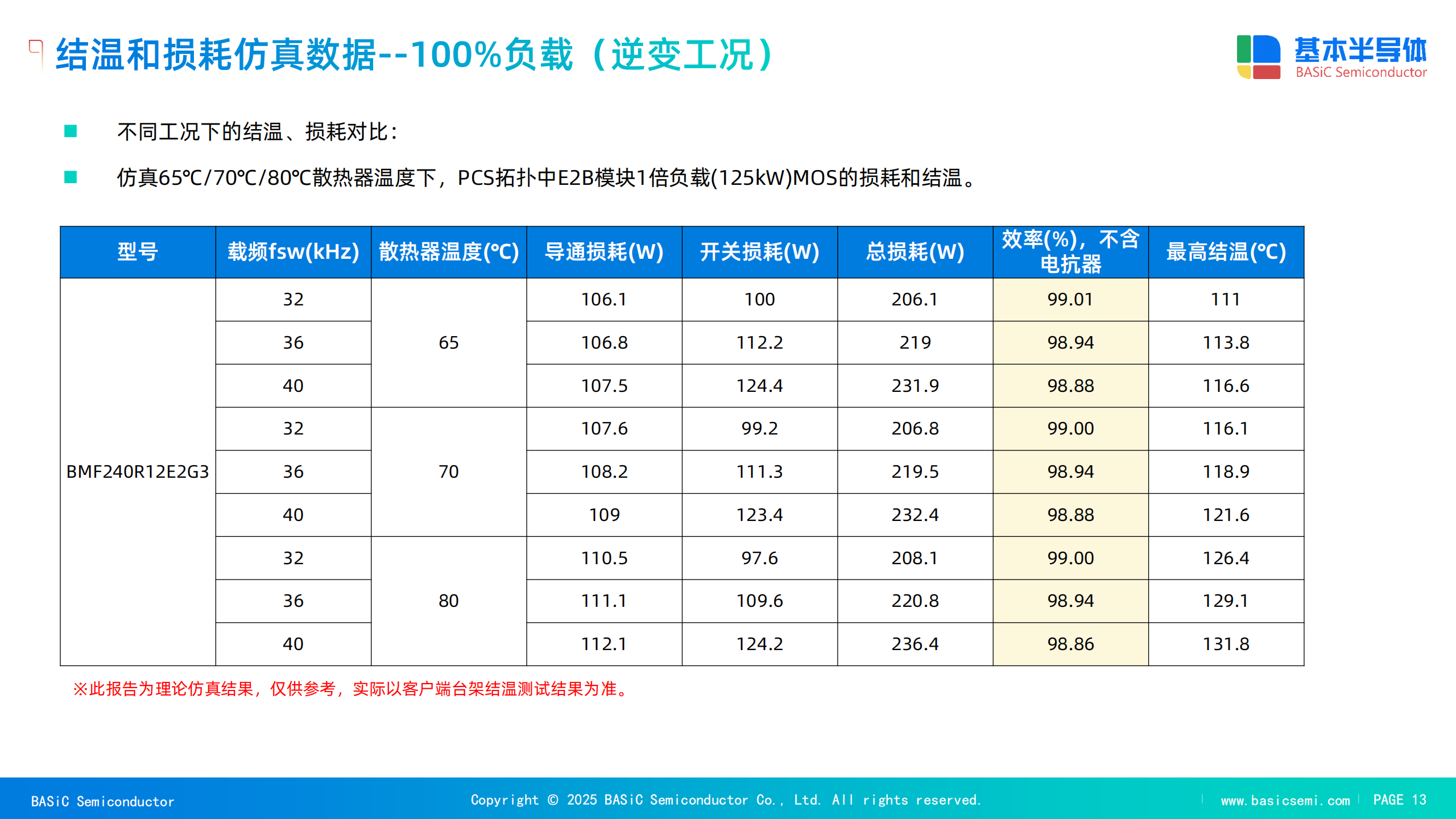

SiC MOSFET的開關頻率可達數百kHz（遠超IGBT的20kHz上限），開關損耗（Eon/Eoff）降低70%-80%，顯著提升系統效率至98.8%以上26。例如，BMF240R12E2G3模塊在125kW系統中總損耗僅200W，而傳統IGBT方案損耗更高，效率差距可達1%-2%。

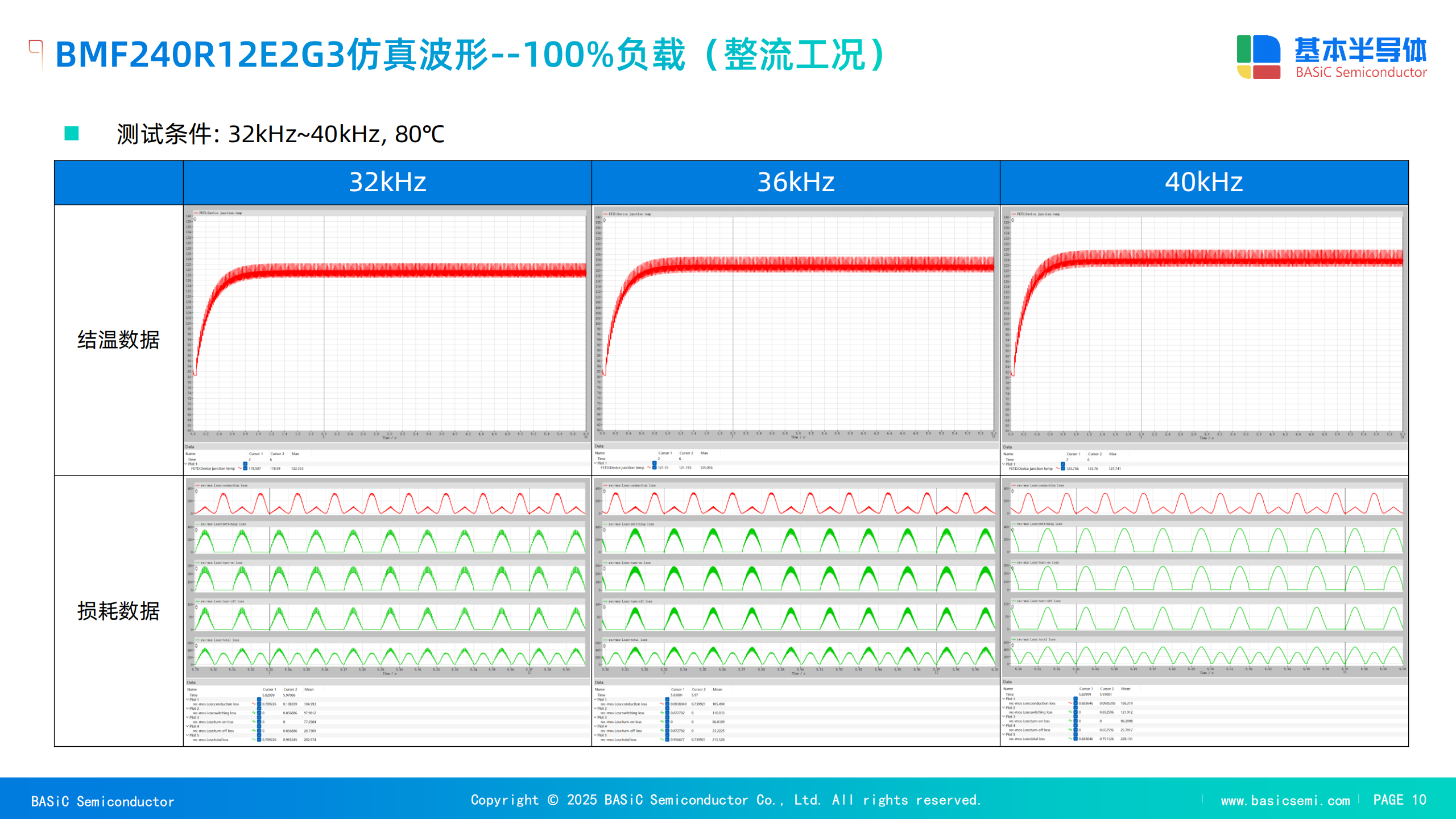

高溫穩定性：SiC功率模塊BMF240R12E2G3結溫可達175℃，且BMF240R12E2G3開關損耗呈現負溫度特性（隨溫度升高而下降），而IGBT高溫性能顯著劣化，影響系統穩定性。

動態響應與諧波抑制能力

快速開關特性：SiC的上升時間僅為22ns，支持毫秒級充放電切換，適配電網調頻和虛擬電廠（VPP）的動態需求。

諧波優化：雖然三相四橋臂拓?fù)涞?a href="http://www.brongaenegriffin.com/tags/電流/" target="_blank">電流諧波畸變（THD）較三相三線拓?fù)涓?9.5%，但SiC的高頻特性允許使用兩電平拓?fù)涮娲鶬GBT的三電平方案，通過提升開關頻率（如36kHz）降低濾波器復雜度，滿足電網諧波標準（如IEEE 1547）。

二、適配復雜負載場景：不平衡負載處理能力

控制自由度提升

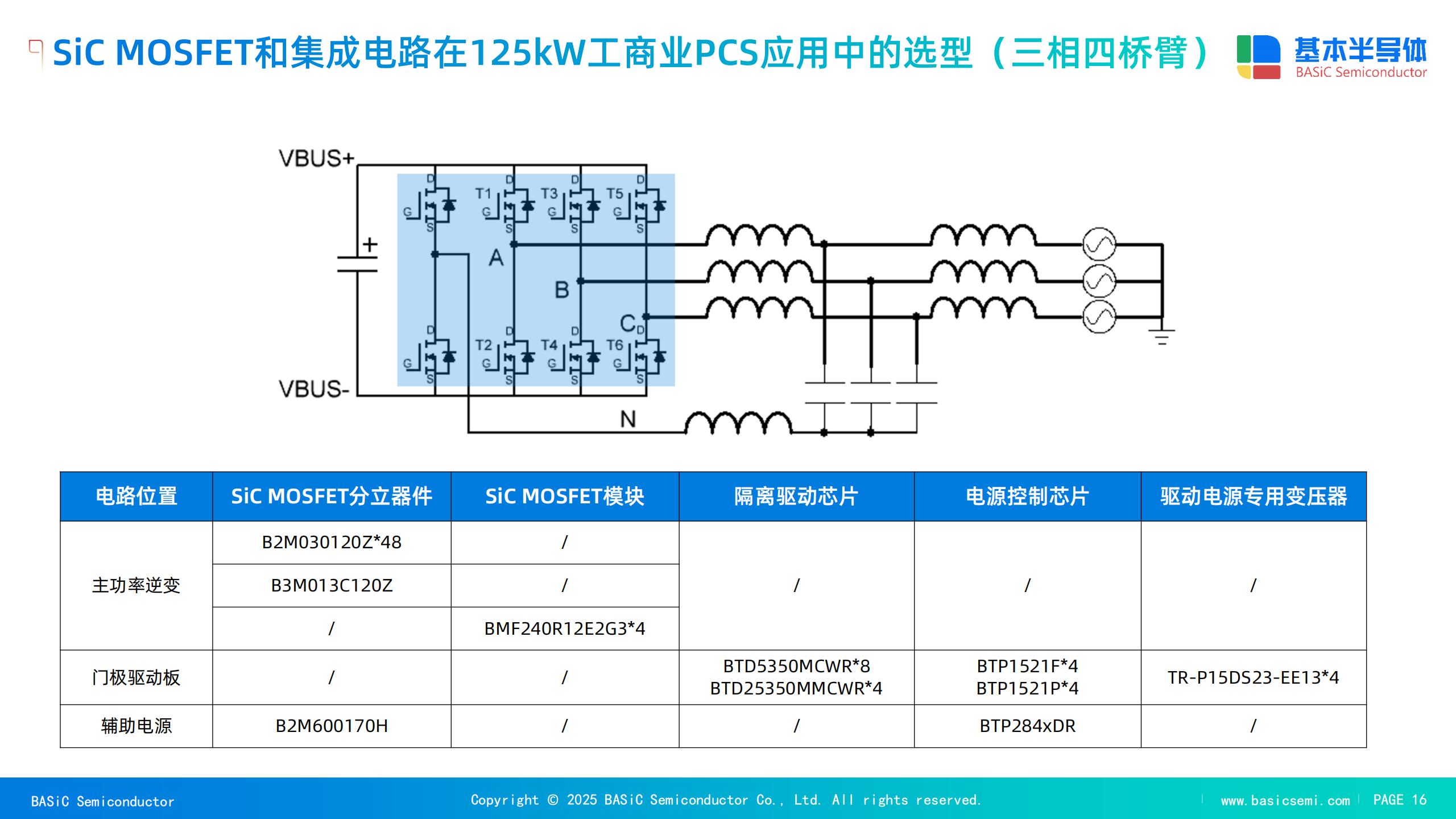

三相四橋臂拓?fù)渫ㄟ^第四橋臂增加控制自由度，可將三相解耦為獨立的單相控制，支持100%不平衡負載處理能力，尤其適合工商業場景中的單相供電需求。

電容容量優化：相比分裂電容式拓?fù)?，三相四橋臂拓?fù)涞碾娙菪枨蟾?，直流電壓利用率提升，減少了系統體積和成本。

零反向恢復損耗

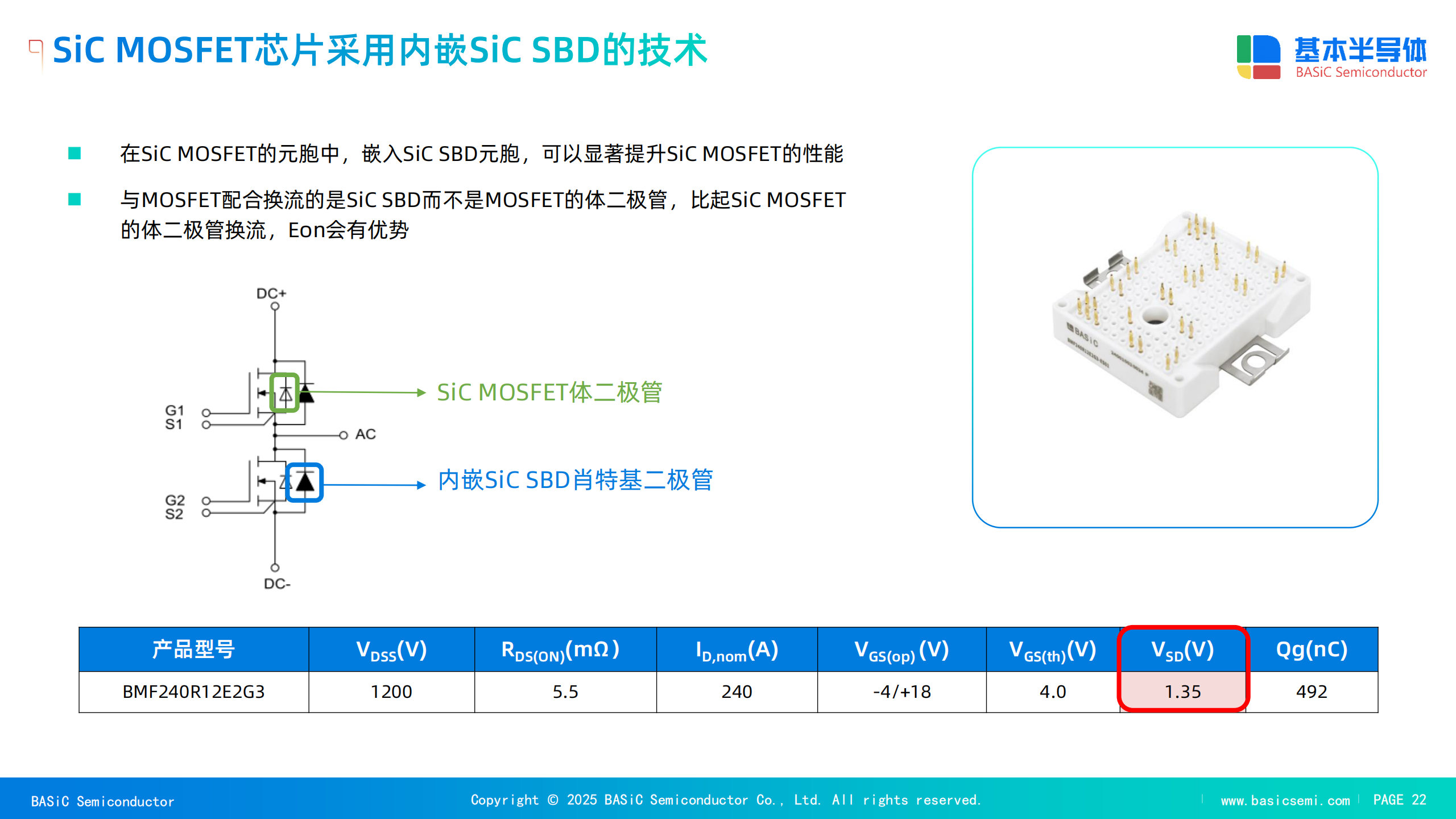

SiC模塊BMF240R12E2G3內置肖特基二極管（SBD），反向恢復電荷（Qrr）接近零（如BMF240R12E2G3的Qrr僅為0.63μC），減少逆變/整流過程中的能量損失和電磁干擾（EMI）風險。

三、經濟性與系統成本優化

初始成本降低

規?；a(chǎn)與國產替代：2025年國產SiC模塊（如BASiC基本股份）單價已與進口IGBT模塊持平，規?；a(chǎn)（年產能100萬只）進一步攤薄成本。

系統級優化：高頻設計減少電感、電容等無源器件體積30%-50%，散熱需求降低（如Si?N?陶瓷基板），整機體積縮小40%，部署靈活性提升。

全生命周期收益顯著

效率提升：效率每提升1%，工商業用戶年均電費節省顯著，投資回報周期縮短至1-2年。

維護成本低：SiC模塊壽命長（通過1000次溫度沖擊測試），故障率較IGBT降低50%，減少停機維護費用。

四、產業生態與政策驅動

國產供應鏈保障
國內企業如BASiC基本股份通過IDM模式實現全產業鏈布局（襯底、外延、封裝），規避海外IGBT模塊供貨風險，并推出抗腐蝕封裝模塊適配高溫高粉塵環境。

政策與標準推動

能效標準：中國《新型儲能制造業高質量發展行動方案》要求PCS效率提升至98%以上，IGBT方案工商業PCS因效率天花板逐步淘汰。

碳中和目標：海外碳關稅與補貼政策（如美國ITC稅收抵免）推動高效SiC-PCS的全球應用，助力企業減排CO?（如某鋼廠年減排8000噸）。

五、未來趨勢與挑戰

技術成熟與成本下降
6英寸SiC晶圓量產及良率提升使材料成本占比從70%降至30%，未來3-5年SiC模塊滲透率預計超50%。

應用場景擴展
從儲能變流器向高壓電網等領域延伸，光儲一體化需求加速定制化方案（如模塊化設計）落地。

挑戰與應對

驅動電路復雜度：需匹配高開關速度的驅動芯片（如BASiC的BTD5350系列）。

市場信任度：通過AQG324認證和數萬小時工業場景運行數據驗證可靠性。

加速替代傳統IGBT老方案

三相四橋臂SiC功率模塊工商業儲能變流器PCS憑借高頻高效、動態響應、全生命周期經濟性及政策支持，正加速替代傳統IGBT老方案。其核心優勢在于技術代際突破（如高頻與高溫穩定性）與產業鏈國產化協同，未來將主導全球工商業儲能市場，推動行業向高效、智能、緊湊方向迭代。
