隊列管理模塊是整個NVMe Host控制器的核心模塊，該模塊實現了提交隊列與完成隊列的管理，多隊列請求的仲裁判決等功能。隊列管理模塊中含有數據選擇單元、SQ、CQ、和仲裁器等模塊。其中Admin SQ與IO SQ的內部結構一致，包含狀態機、BRAM、Tail REG和Head REG。Admin CQ與IO CQ的內部結構一致，包含狀態機、Tail REG和Head REG。
隊列管理模塊框圖如圖1所示。

圖1 隊列管理模塊框圖
在NVMe協議中，使用隊列來傳輸、緩存和處理命令條目，以實現Host端和NVMe SSD端之間的通信。在CPU上運行NVMe軟件協議棧，其Host端生成提交命令的速度遠大于NVMe SSD的執行速度，同時由于CPU的指令是順序執行的，需要通過中斷來通知CPU去處理完成信息。因此，通過增加提交隊列和完成隊列的深度可以提高系統的傳輸性能。

設計中可以利用FPGA的并行處理能力來加速NVMe Host端的控制流程。相較于軟件協議棧，通過硬件電路生成提交命令的速度更快，并且能夠通過并行操作去實時檢查返回的完成信息，從而避免了采用中斷來通知CPU去處理完成信息而造成延遲較大的問題。本設計主要針對順序讀寫場景進行了資源方面的優化?？紤]到在順序讀寫情況下，傳輸性能與隊列深度的大小無關，且硬件邏輯生成NVMe命令的速度要遠大于軟件協議棧生成NVMe命令的速度，因此通過增加提交隊列和完成隊列的深度來提高系統的傳輸性能的方法不再可行，本設計將提交隊列深度設置為NVMe SSD一次突發讀取的數據量大小，這樣在保證性能的前提下，可以盡可能的減少資源的消耗。此外，取消了完成隊列緩存的設計，對完成信息的解析工作通過組合邏輯電路對其進行實時檢測，而不用通過中斷來通知NVMe Host檢查，從而可以提高NVMe命令的執行效率，并節省了大量的存儲資源。

提交隊列內部由一個雙端口RAM、兩個寄存器和一個狀態機構成。其中，提交隊列分為Admin提交隊列和I/O提交隊列，分別用于管理Admin命令和I/O命令。雖然這兩個隊列針對的命令條目不同，但其內部結構相同。因此，通過采用相同的設計來實現兩個隊列，以提高代碼的復用性和可維護性。雙端口RAM使用BRAM資源實現，包括兩個128位寬、深度可配置的端口，用于實現NVMe命令的緩存。四個控制寄存器用于監測隊列狀態，包括Head指針和Tail指針。Head指針指向隊列中下一個被執行的命令的位置，Tail指針指向隊列中下一個空位置，新產生的命令條目總是被寫入Tail所指向的位置。當同一個隊列的Head指針等于Tail指針加1時，表示隊列為滿；當Head指針等于Tail指針時，表示隊列為空。該模塊中的狀態機用來實現門鈴寄存器信息更新的流程控制工作。隊列管理狀態機的跳轉圖如圖2所示。

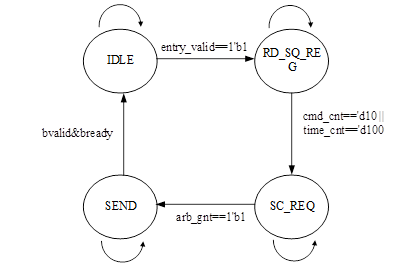

圖2 隊列管理狀態機的跳轉圖

各狀態說明如下：

IDLE：空閑狀態，該狀態為模塊上電后的初始化狀態，該狀態下檢測到s_axis_entry_valid信號有效時，表示有提交命令傳輸至隊列管理模塊，狀態跳轉至RD_SQ_REG狀態，否則維持當前IDLE狀態。

RD_SQ_REG：讀提交隊列寄存器狀態，該狀態下讀取提交隊列中的cmd_cnt寄存器，cmd_cnt寄存器負責記錄隊列中緩存的命令數，即SQ Head指針與SQ Tail指針之差，當cmd_cnt寄存器的值大于10時向仲裁器發起更新門鈴寄存器請求，這里設置為10主要是考慮到減少NVMe Host控制器和NVMe SSD之間的數據交互次數，讓其通過突發傳輸一次讀取多條命令，來達到提升系統性能的效果，同時，為了解決長時間沒有接收到新的提交命令使得小于10條命令無法發送的情況，添加了超時機制，當計時計數器達到一定值時，不再等待cmd_cnt滿足條件，直接跳轉至SC_REQ狀態，否則維持當前狀態。

SC_REQ：仲裁請求狀態，該狀態下將sq_req信號置為高電平來向仲裁器發起仲裁請求，若接收到仲裁授權，狀態跳轉至SEND狀態，否則維持當前狀態。

SEND：發送狀態，該狀態下向接口轉換模塊發送當前的隊列信息，接口轉換模塊將內部信號轉換為AXI4接口信號，通過訪問PCIe的BAR空間來實現對NVMe SSD門鈴寄存器的更新，等待返回應答信號，狀態跳轉至IDLE狀態。
