作為 SWIFT? 系列 DC/DC 穩壓器的一員，TPS54972 低輸入電壓、高輸出電流同步降壓 PWM 轉換器集成了所有必需的有源元件?；迳习ㄒ粋€真正的高性能電壓誤差放大器，該放大器在瞬態條件下可實現最大性能，并可靈活地選擇輸出濾波器 L 和 C 元件;欠壓鎖定電路，可防止在輸入電壓達到 3.0 V 之前啟動;內部設置的慢啟動電路，用于限制浪涌電流;以及指示有效作條件的狀態輸出。
*附件：tps54972.pdf

TPS54972采用熱增強型 28 引腳 TSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。TI 提供評估模塊和 SWIFT Designer 軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 跟蹤外部施加的參考電壓
• 15m MOSFET 開關，可在 9A 連續
  輸出拉電流或灌電流下實現高效率
• 6% 至 90% V我輸出跟蹤范圍
• 寬 PWM 頻率：固定 350 kHz 或可調 280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案減少了電路板面積和總成本
• 應用
  • DDR 內存終止電壓
  • GTL 和 SSTL 高速邏輯系列的有源端接
  • DAC 控制高電流輸出級
  • 精密負載點電源

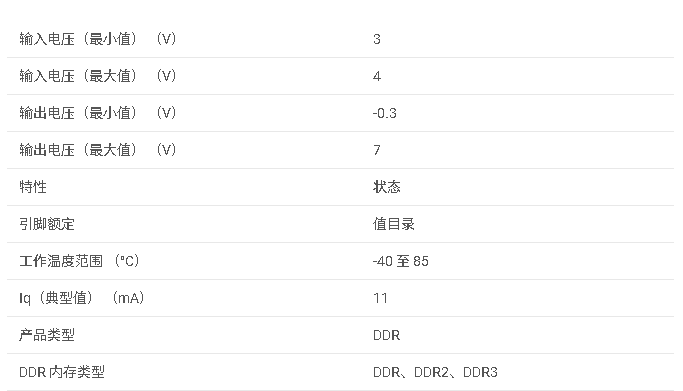

參數

一、產品概述

TPS54972是一款高性能的同步PWM開關穩壓器，屬于SWIFT?家族，集成了所有必需的活性元件，適用于3V至4V輸入電壓范圍，可提供高達9A的連續輸出電流。其特點包括高效率的15mΩ MOSFET開關、寬PWM頻率范圍（固定350kHz或可調280kHz至700kHz）、過流保護和熱關斷保護等。

二、主要特性

• ?高效能?：集成15mΩ MOSFET開關，提高能效。
• ?寬輸入電壓范圍?：支持3V至4V的輸入電壓。
• ?寬PWM頻率范圍?：可選擇固定350kHz或可調頻率（280kHz至700kHz）。
• ?保護功能?：包括過流保護、熱關斷保護和欠壓鎖定（UVLO）。
• ?集成度高?：減少了板載面積和總成本。
• ?應用廣泛?：適用于DDR內存終止電壓、高速邏輯家族的有源終止、DAC控制的高電流輸出級等。

三、引腳功能

TPS54972采用28引腳的HTSSOP PowerPAD封裝，主要引腳功能包括：

• ?VIN?：輸入電源引腳。
• ?VBIAS?：內部偏置調節器輸出引腳。
• ?REFIN?：外部參考電壓輸入引腳。
• ?COMP?：誤差放大器輸出引腳，用于連接頻率補償網絡。
• ?ENA?：使能輸入引腳，控制穩壓器的啟用和禁用。
• ?PH?：相位輸入輸出引腳，連接內部高側和低側功率MOSFET及輸出電感。
• ?RT?：頻率設置電阻輸入引腳。
• ?STATUS?：狀態輸出引腳，指示設備是否處于有效工作狀態。

四、電氣特性

• ?輸入電壓范圍?：3.0V至4.0V。
• ?靜態電流?：在fs=350kHz，RT開路，PH引腳開路條件下，典型值為16mA。
• ?欠壓鎖定?：啟動閾值電壓為2.95V，停止閾值電壓為2.80V。
• ?輸出功率MOSFET?：在VI=3.0V和VI=3.6V條件下，rDS(on)分別為15mΩ和14mΩ。
• ?電流限制?：在VI=3.3V條件下，典型值為15A。

五、應用電路與PCB布局

• ?應用電路?：提供了典型應用電路圖，包括輸入濾波電容、輸出濾波電感電容、補償網絡等元件的選型和連接方式。
• ?PCB布局?：強調了電源和地的布線、旁路電容的放置、熱傳導路徑的優化等關鍵布局考慮因素。

六、熱性能與封裝信息

• ?熱性能?：提供了不同環境溫度下的熱阻和最大功率耗散值，以及優化熱性能的布局建議。
• ?封裝信息?：詳細說明了TPS54972的封裝類型、尺寸、引腳排列及包裝選項。
