概述

AD9106 TxDAC?和波形發生器是高性能四通道DAC，集成片上模式存儲器，用于復雜波形生成，具有直接數字頻率合成器(DDS)。該DDS是一個12位輸出、最高180 MHz的主機時鐘正弦波發生器，帶24位調諧字，支持10.8 Hz/LSB的頻率分辨率。該DDS具有針對全部四個DAC的單路頻率輸出，以及針對每個DAC的獨立可編程相移輸出。
數據表：*附件：AD9106四通道、低功耗、12位、180 MSPS、數模轉換器和波形發生器技術手冊.pdf

SRAM數據可包含直接生成的存儲波形、施加于DDS輸出或DDS頻率調諧字的幅度調制模式。

內置模式控制狀態機允許用戶對全部四個DAC的模式周期以及每個DAC通道信號輸出的周期內起始延遲進行編程。

SPI接口用于配置數字波形發生器，并將模式載入SRAM。

在數字信號傳送至四個DAC的過程中對信號進行增益調節和失調調節。

AD9106提供出色的交流和直流性能，并支持高達180 MSPS的DAC采樣率。AD9106具有靈活的工作電源范圍（1.8 V至3.3 V）和低功耗，非常適合便攜式和低功耗應用。

應用

• 醫療儀器
• 超聲傳感器激勵
• 便攜式儀器
  • 信號發生器、任意波形發生器

特性

• 高度集成的四通道DAC
• 片內4096 x 12位模式存儲器
• 片內DDS
• 3.3 V, 4 mA輸出時的功耗
  • 315.25 mW (180 MSPS)
• 休眠模式：< 5 mW (3.3 V)
• 電源電壓：1.8 V至3.3 V
• SFDR至奈奎斯特頻率：86 dBc（10 MHz輸出）
• 相位噪聲（1 kHz偏移、180 MSPS、4 mA）：?140 dBc/Hz
• 差分電流輸出：8 mA（最大值，3.3 V）
• 小尺寸、32引腳、5 mm × 5 mmLFCSP封裝，3.5 mm × 3.6 mm裸露焊盤
• 無鉛封裝

框圖

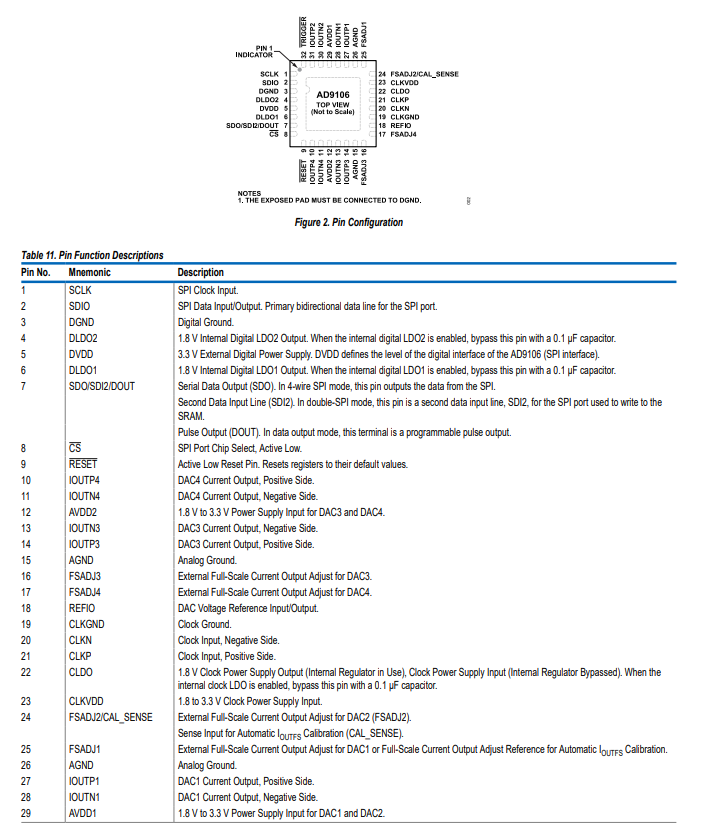

引腳配置描述

典型性能特征

應用信息

信號生成示例

圖49展示了每個數模轉換器（DACx）生成的不同波形。這些波形分別存儲在4096×12位的靜態隨機存取存儲器（SRAM）的不同段中。在每個重復的圖案周期內，每個波形都會出現一次。在每個圖案周期中，會執行一次起始延遲，然后從SRAM中讀取圖案。

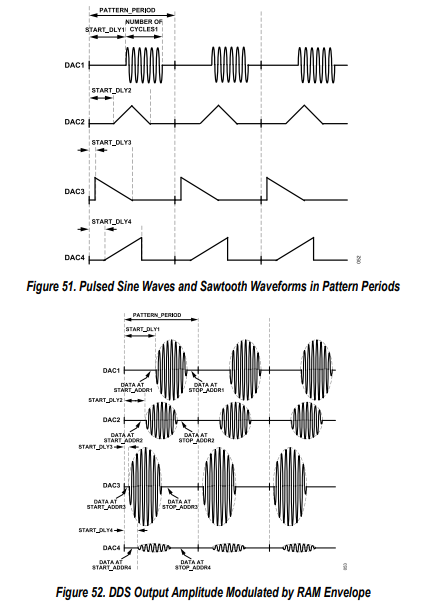

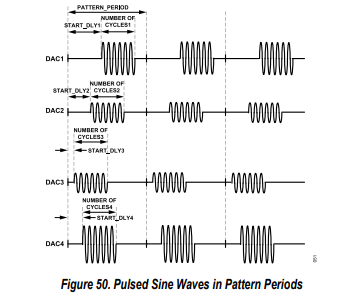

圖50展示了每個DACx生成的脈沖正弦波。直接數字頻率合成器（DDS）根據公式8生成一個可編程頻率的正弦波。每個DACx通道都設置了起始延遲和要輸出的正弦波周期數。圖51展示了由DAC1生成的脈沖正弦波，以及在連續圖案周期中，帶有起始延遲的情況下，由DAC2至DAC4生成的三種可用鋸齒波類型。

圖52展示了所有DACx輸出的由幅度包絡調制的正弦波。正弦波由DDS生成，幅度包絡存儲在SRAM中。不同的起始延遲和數字增益乘法器應用于每個DACx輸入數據路徑。

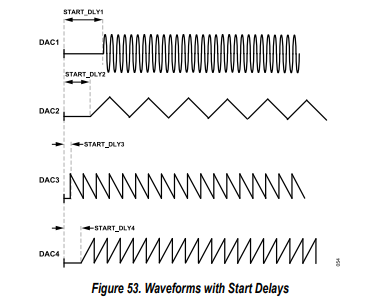

圖53和圖54展示了四個DAC生成連續波形的情況，一個有起始延遲，一個沒有。

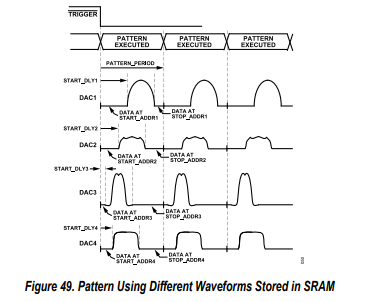

圖49. 使用存儲在SRAM中的不同波形的圖案
