LM5056/LM5056A將高性能模擬和數字技術與符合PMBus標準的SMBus?和I2C接口相結合，可準確測量連接到背板電源總線的系統的電氣運行狀況。LM5056/LM5056A通過SMBus接口持續向系統管理主機提供實時電源、電壓、電流、溫度和故障數據。

數據手冊：*附件：LM5056A 3至80V、12位PMBus輸出電流 電壓 功率 溫度監控器技術手冊.pdf

LM5056/LM5056A監測塊計算子系統操作參數（VIN、IIN、PIN、VOUT）的實時值和平均值以及峰值功率。通過平均輸入電壓和電流的乘積來實現精確的功率平均。黑匣子（遙測和故障快照）功能在發生警告或故障時捕獲并存儲遙測數據和設備狀態。

特性
輸入電壓范圍：10 V至80 V
以12位分辨率、1kHz采樣率實時監測VIN、IIN、PIN、VOUT和VAUX
使用Vin和Iin同時采樣的真實輸入功率測量
具有可編程報警閾值的遠程溫度傳感
功率測量精度
LM5056A：±1.75%
LM5056：±2.25%
電流測量精度
LM5056A：±1.25%
LM5056：±1.5%
電壓測量精度：±1.0%
VIN、IIN、PIN和VOUT的平均值，可編程間隔范圍為0.001秒至4秒
帶SMBA通知的可編程警告和故障閾值
由警告或故障條件觸發的遙測測量和設備狀態的黑匣子捕獲
I2C/SMBus接口和符合PMBus的命令結構

引腳功能和配置

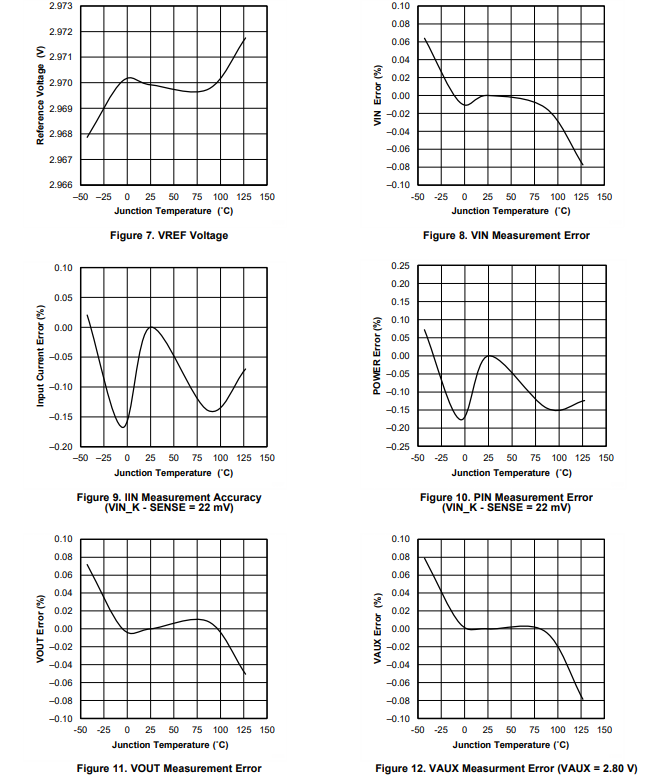

典型特性

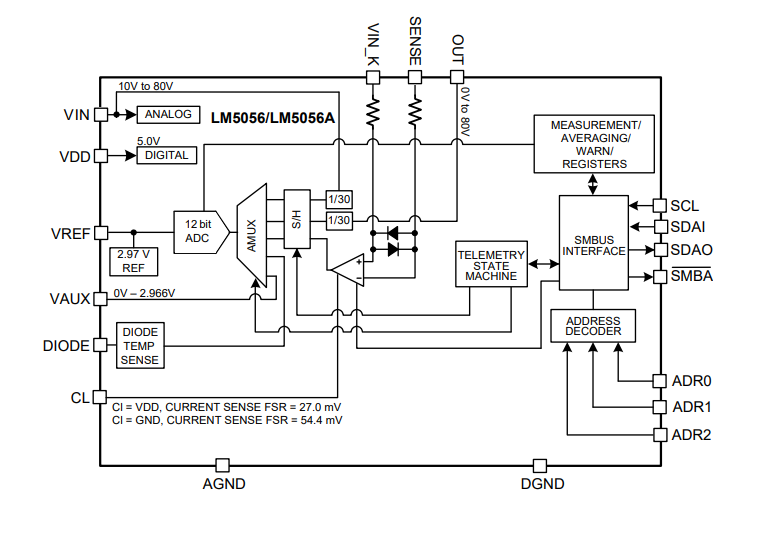

功能方框圖

應用
服務器背板系統
基站配電系統
工業遙測應用
