在智能手表市場，榮耀旗下?lián)碛兄S富的產品線。其中，榮耀手表系列包括了標準版本和Pro版本，另外還有主打高性價比的榮耀親選系列。HONOR榮耀手表5是其新一代產品，外觀延續了簡約時尚的方形表盤設計，功能上升級榮耀北極星定位系統，搭配創新超大面積天線，提供更加精準的定位。

榮耀手表5搭載1.85英寸AMOLED屏，最高支持60Hz刷新率，支持萬能場景卡片，提供個性化便捷服務。在運動健康監測方面，榮耀手表5支持腕上一鍵體檢，集合心率、血氧、壓力、睡眠、心臟健康等重要人體健康數據，并一鍵生成健康數據報告；支持心臟健康研究，預警心臟風險；支持97種運動模式，通過AI減脂助手，幫助用戶科學減脂、健康生活。

榮耀手表5支持eSIM，支持獨立號碼和一號雙終端，一塊手表能同時接收兩部榮耀手機的消息通知；支持YOYO助手，基于用戶日程計劃，提供貼心建議；支持手機隱私保護，他人打開手機敏感應用，手表智能提醒并可一鍵鎖定手機；還支持NFC，以及微信手表版、支付寶、酷狗、百度地圖、喜馬拉雅等豐富的第三方應用。續航方面，eSIM續航可達10天，藍牙模式續航15天。下面就來看看這款產品的詳細拆解報告吧。

智研所此前還拆解過榮耀親選Haylou Watch智能手表、榮耀手表4 Pro、榮耀手表4、榮耀手環7，榮耀親選TiinLab開放式耳機，榮耀Earbuds 3 Pro、Earbuds 2 SE，榮耀親選Wingcloud X5s Pro、LCHSE X7i、Earbuds X3真無線降噪耳機，榮耀Earbuds X5、榮耀親選Earbuds X3i真無線耳機，榮耀親選LCHSE運動藍牙耳機，榮耀親選 迪士尼便攜藍牙音箱、Ikarao藍牙音箱mini等產品。

一、HONOR榮耀手表5 開箱

榮耀手表5包裝盒延續了系列簡約設計，天地蓋結構，頂部燙銀產品名和“MagicOS”系統標志。

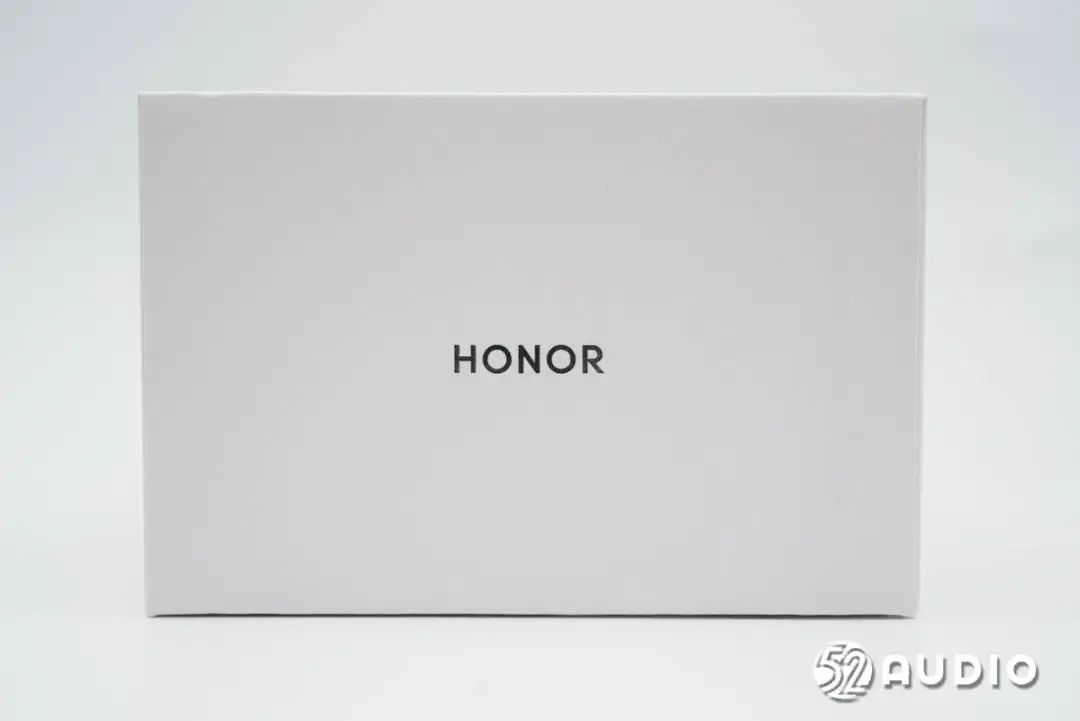

包裝盒側邊通過燙銀工藝設計“HONOR”品牌LOGO。

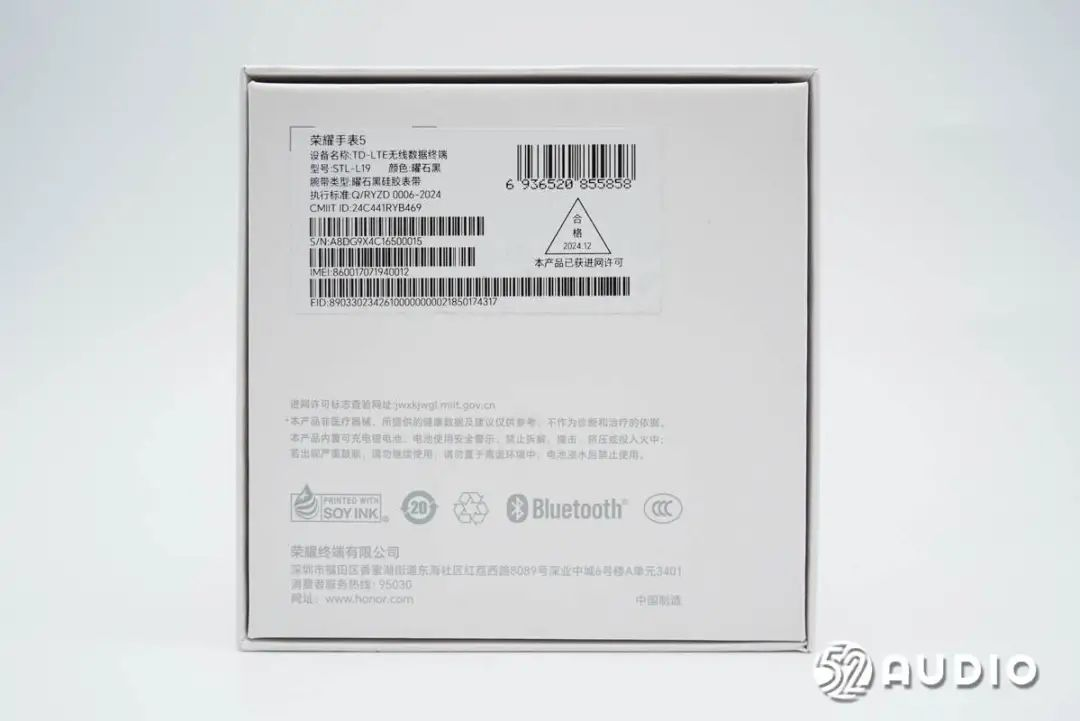

包裝盒底部貼有產品標簽，榮耀手表5，設備名稱：TD-LTE無線數據終端，型號：STL-L19，顏色：曜石黑，腕帶類型：曜石黑硅膠表帶。

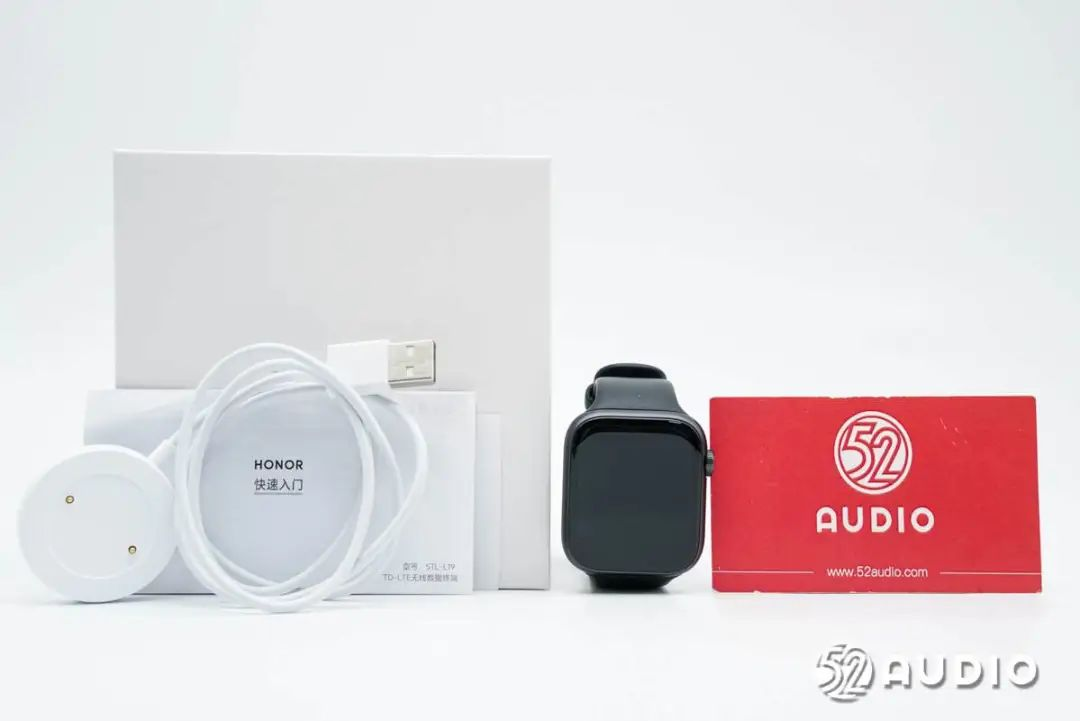

包裝盒內部物品有智能手表、充電器、快速入門指南和保修卡。

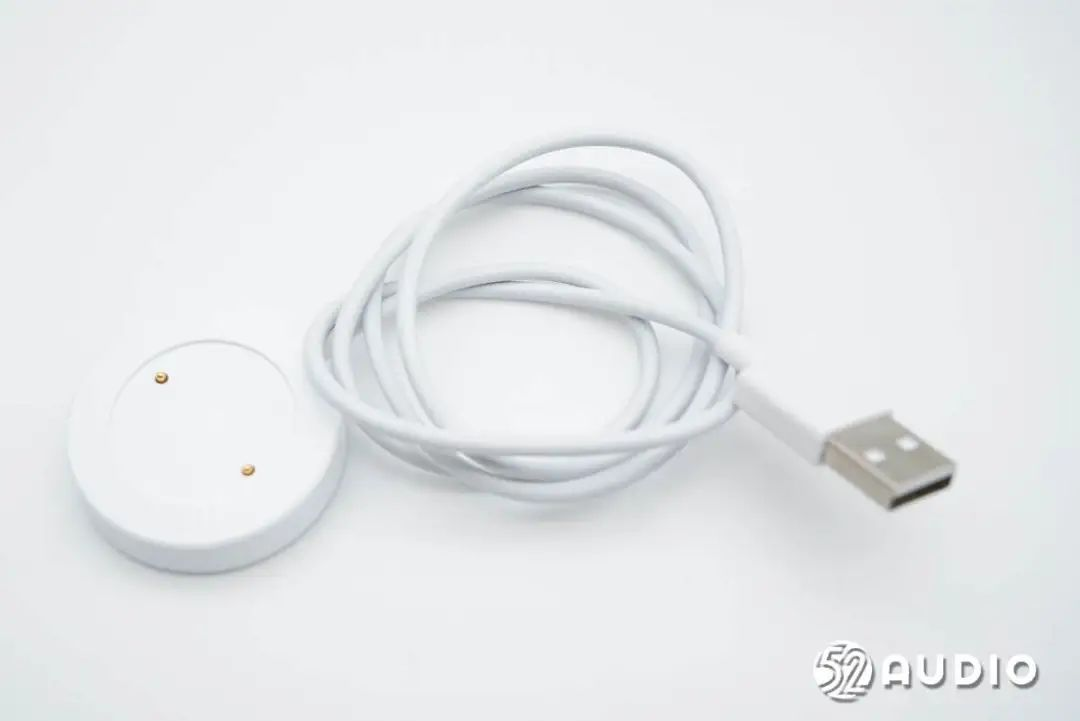

手表充電線采用了USB-A to 雙針磁吸底座。

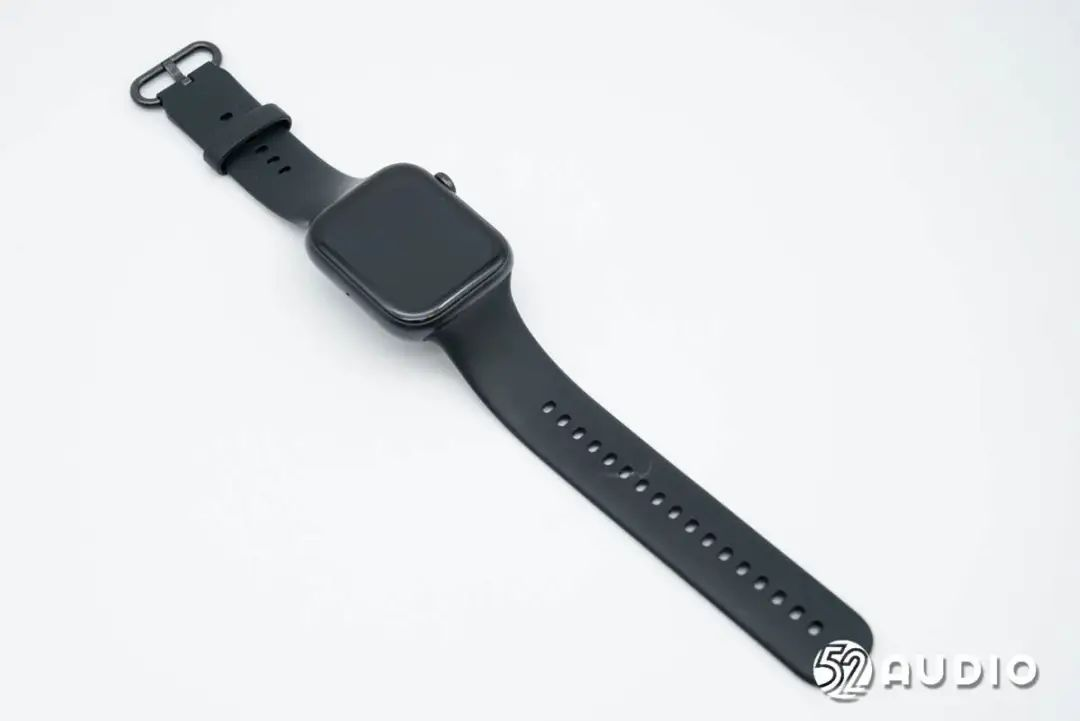

榮耀手表5外觀延續了上代的設計，方形表盤搭配親膚硅膠表帶，佩戴舒適輕盈。

表帶采用了針型表扣和表帶箍設計，佩戴穩固；全新快拆結構，相較于上代滑鎖能夠更便捷的拆卸。

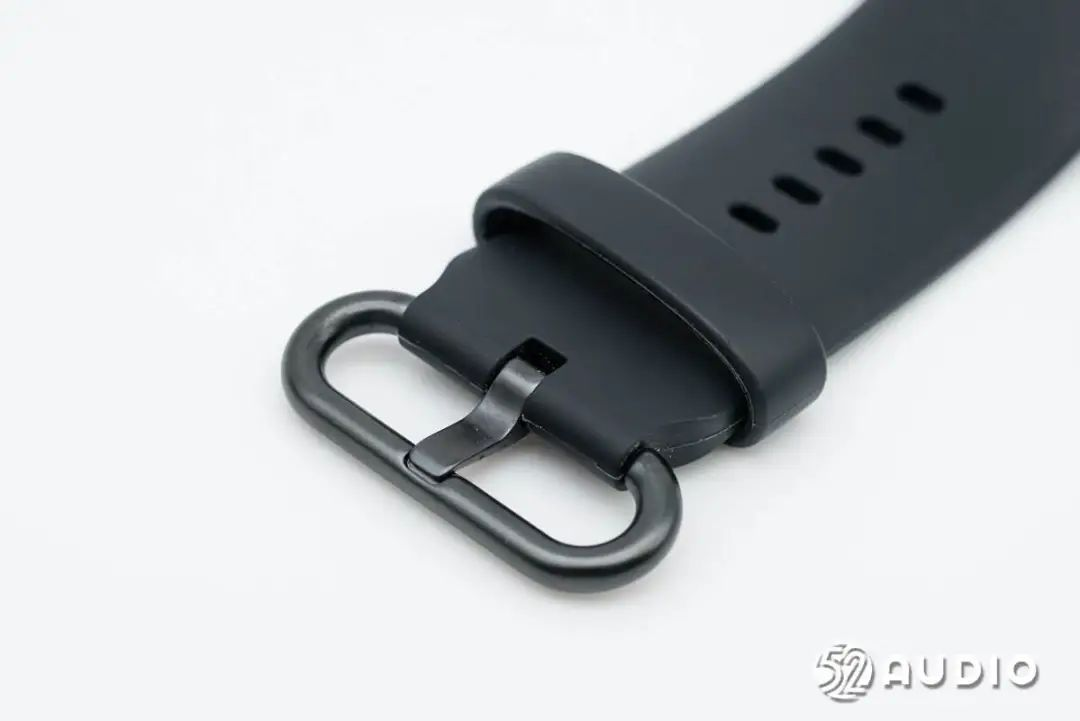

金屬表扣和表帶箍特寫。

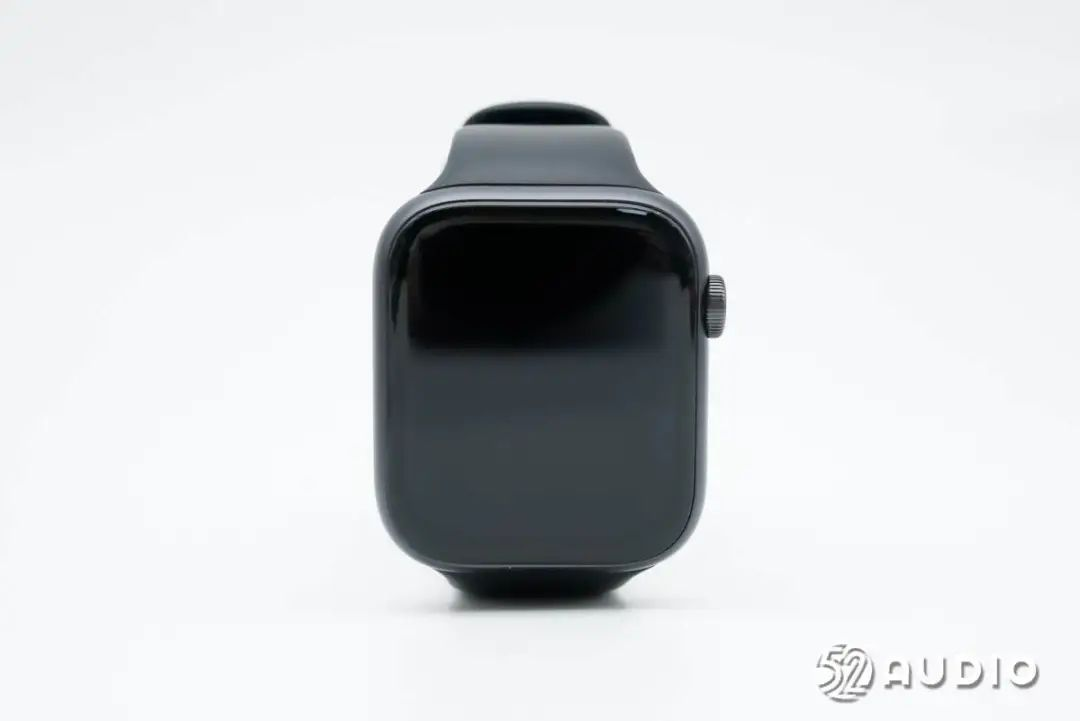

榮耀手表5表盤采用了1.85英寸AMOLED屏幕，分辨率為450*390，刷新率60Hz，提供清晰內容顯示和流暢的操控體驗；采用2.5D玻璃蓋板，與金屬曲面機身自然過渡，觀感時尚精致。

機身右側外觀一覽，設置有揚聲器和旋轉表冠。

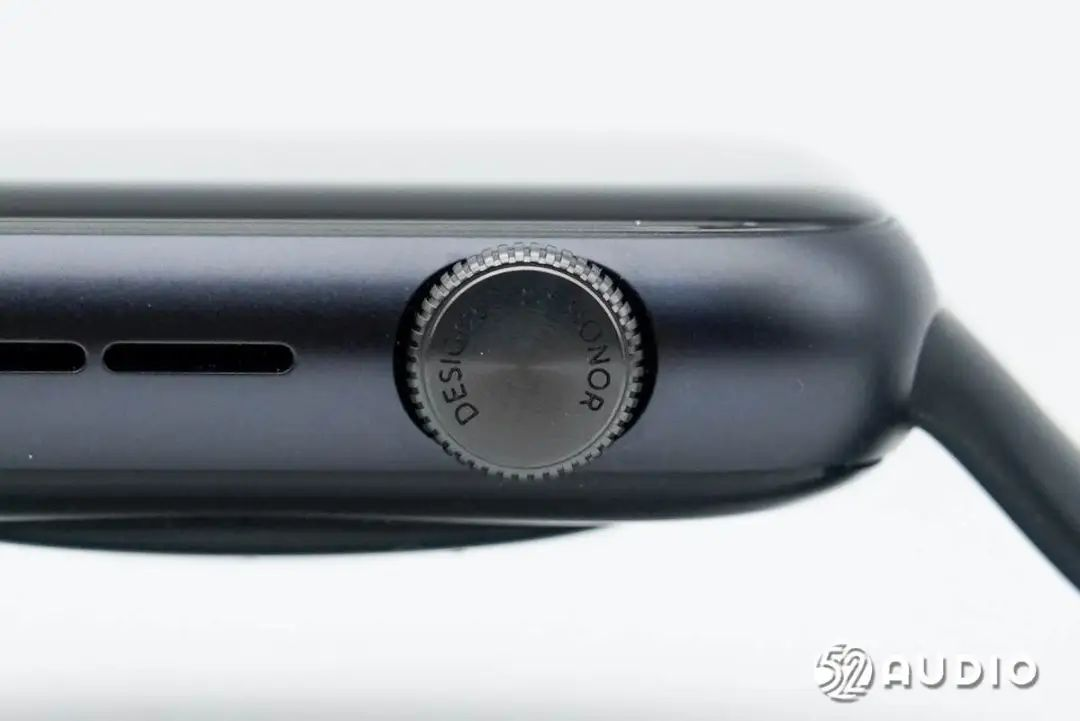

全新設計的旋轉表冠特寫，提供更便捷的交互體驗。表冠背部CD紋理裝飾，邊緣雕刻齒紋，提升精致感和操控摩擦力。

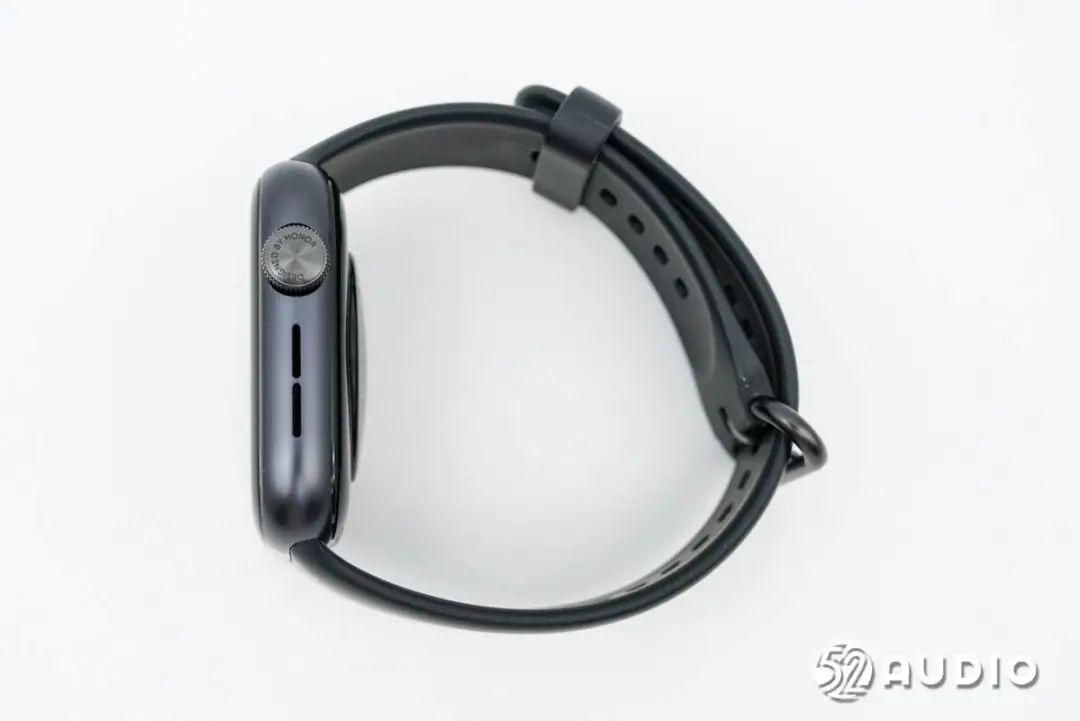

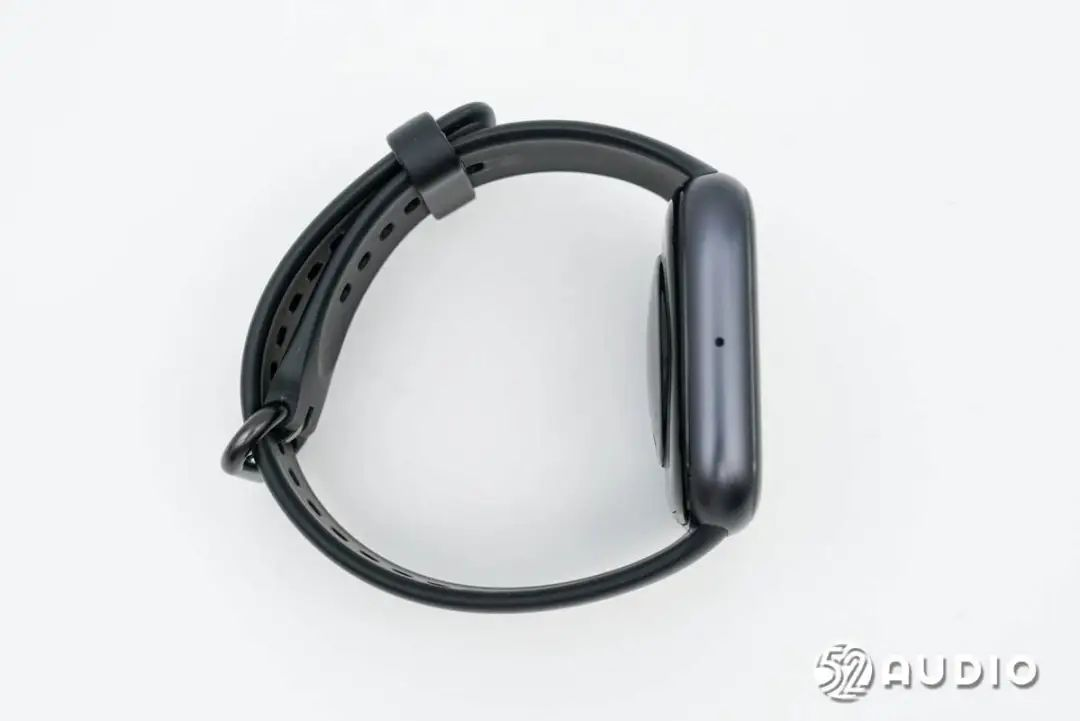

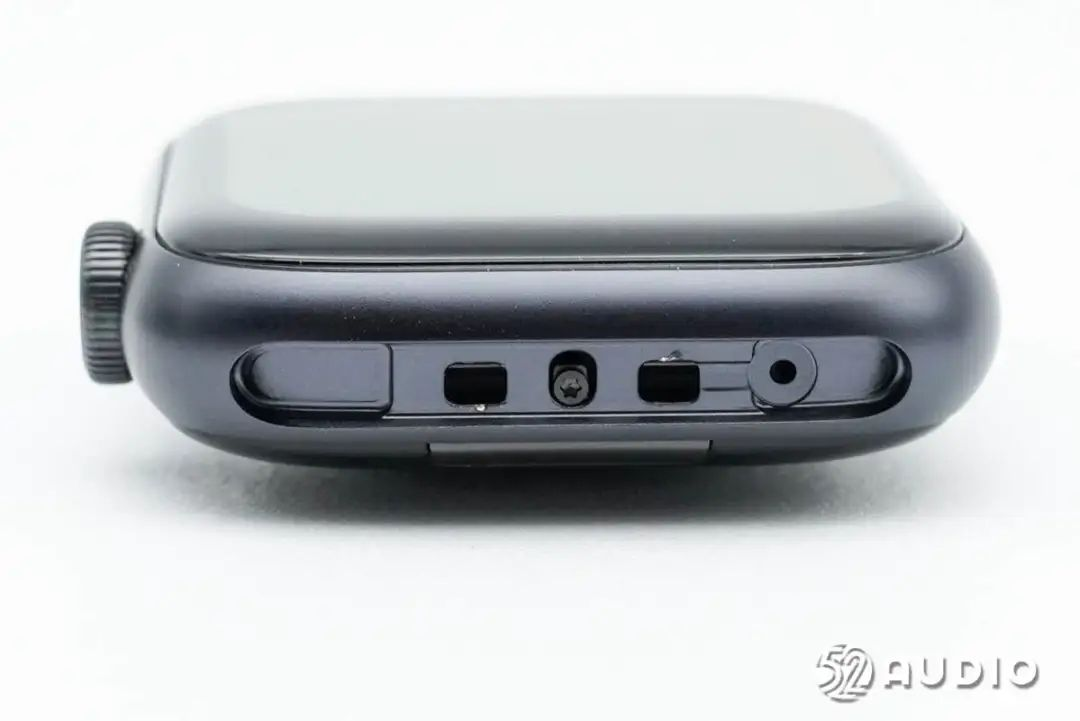

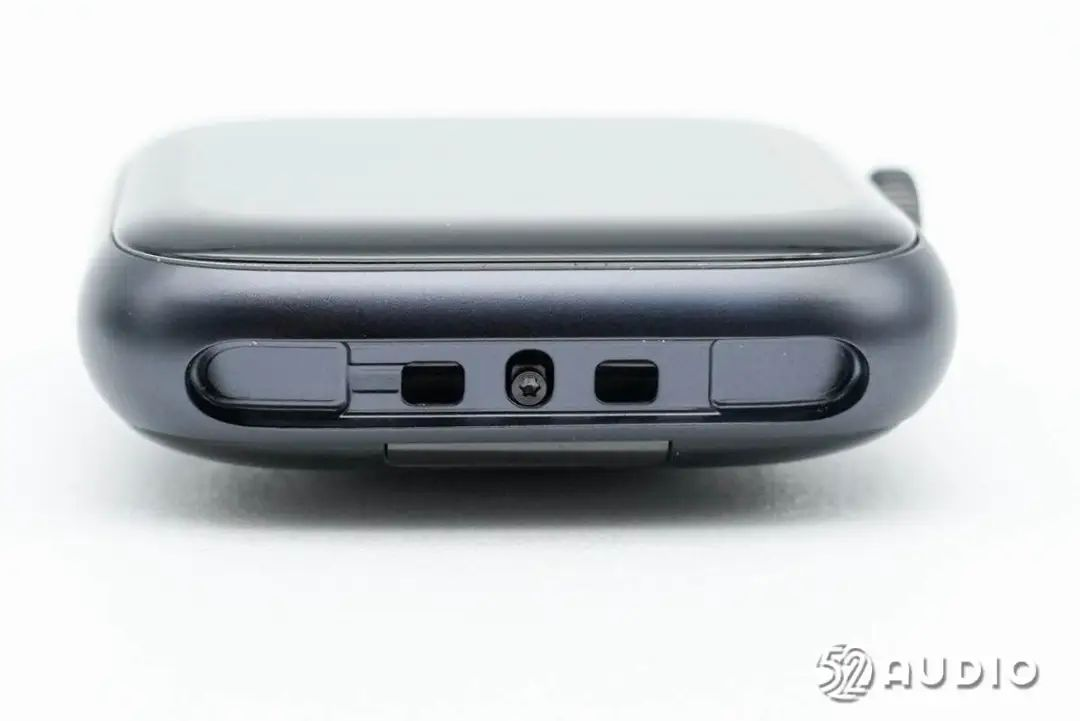

機身左側外觀一覽，設置有麥克風拾音孔。

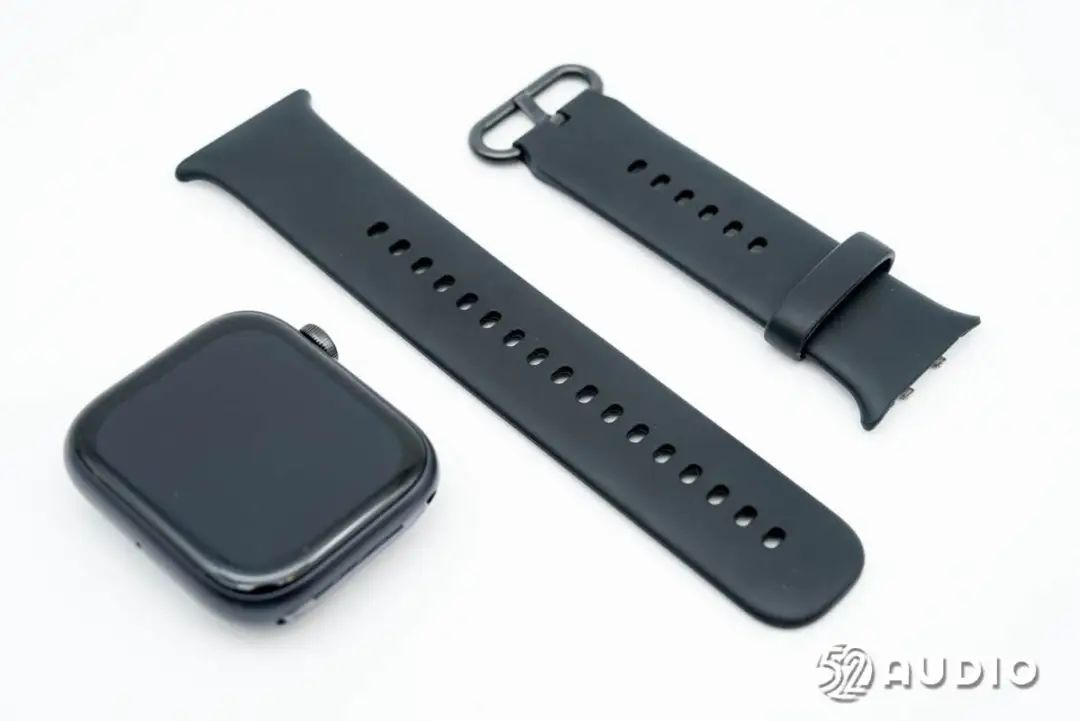

解開卡扣，取掉表帶。

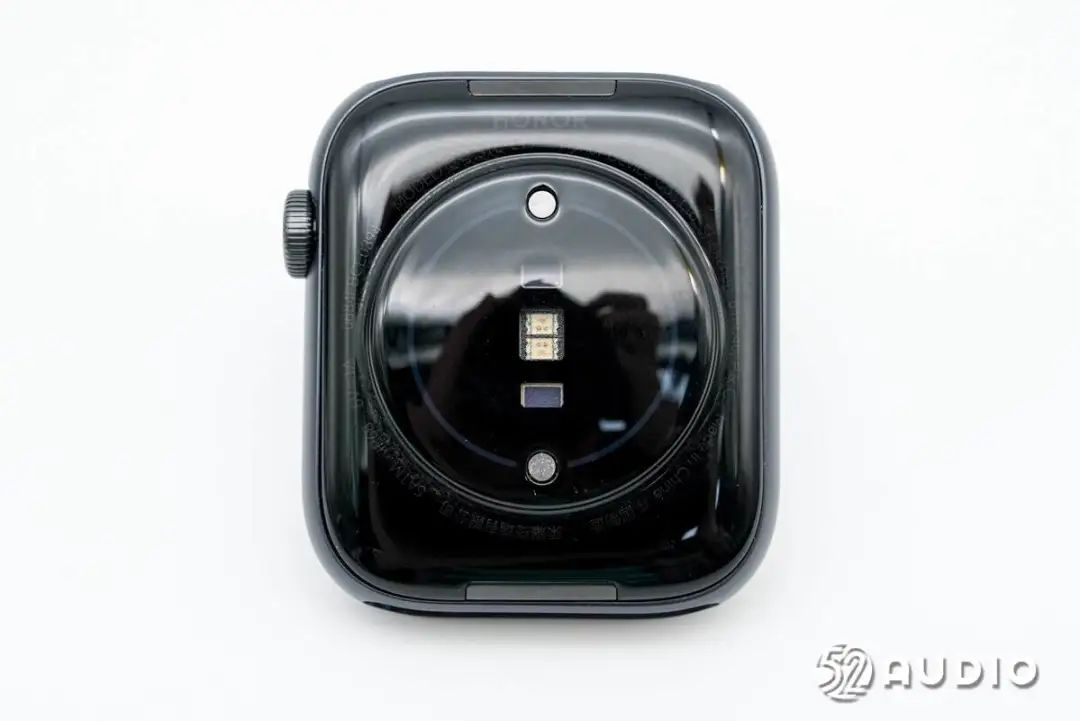

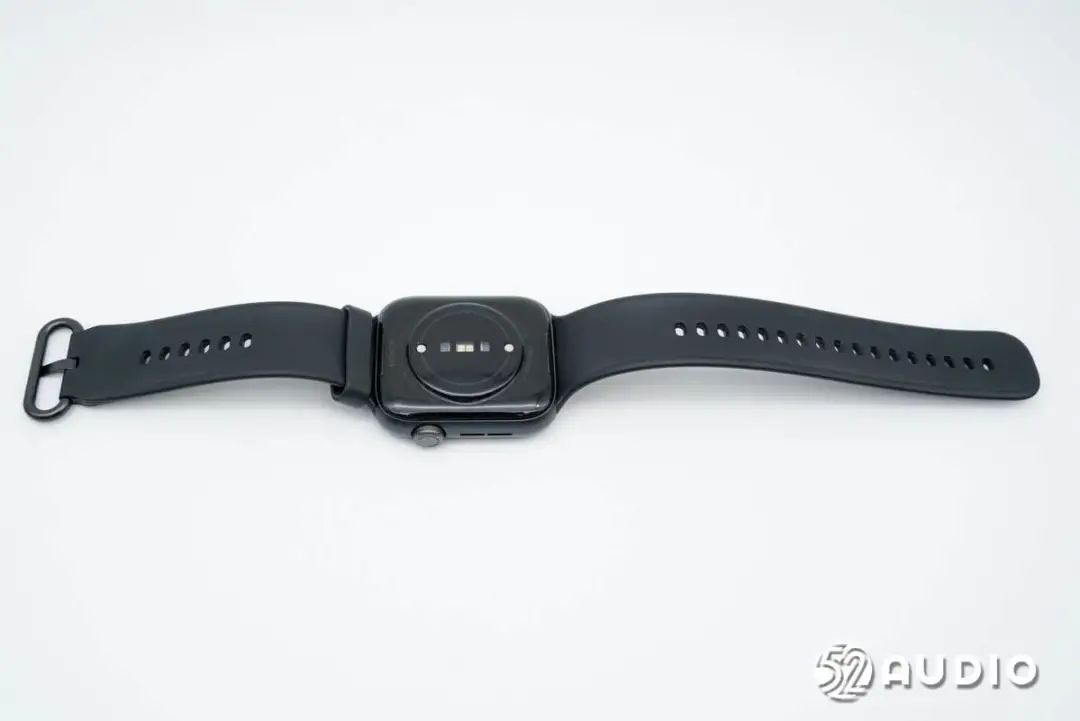

表盤背面外觀一覽，曲面設計，質感溫潤，佩戴舒適親膚。中間設置有健康檢測傳感器開窗，傳感器上下兩側圓點為充電觸點。

表盤一端連接表帶的結構特寫。

表盤另外一端連接表帶的結構特寫。

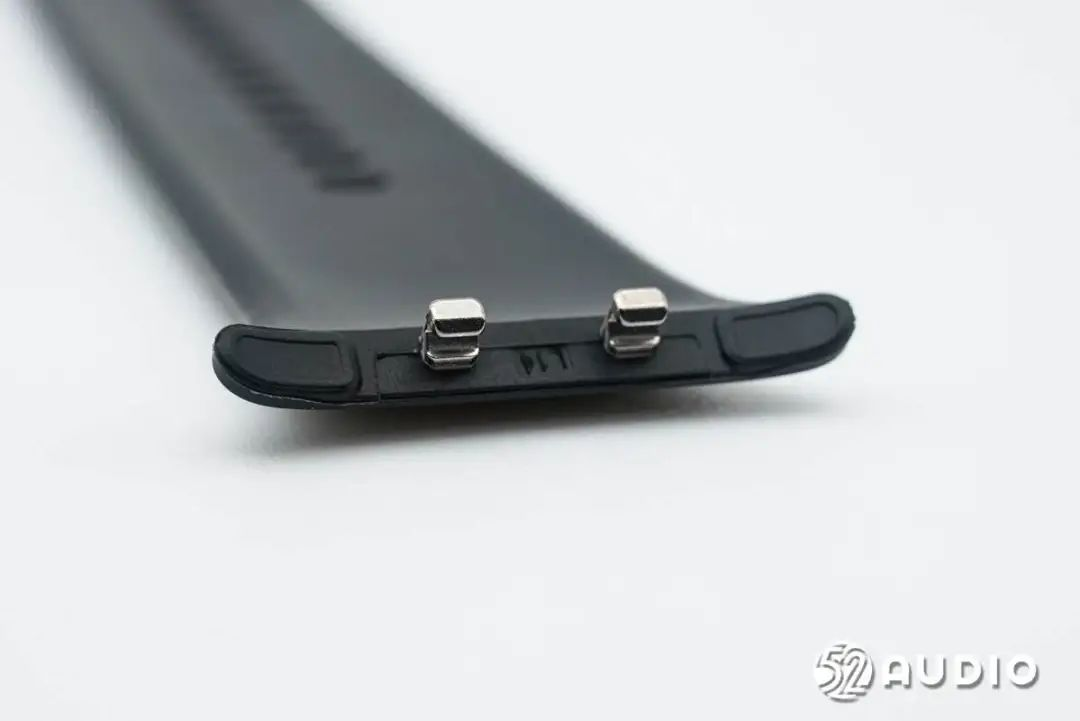

表帶與表盤連接的結構特寫，采用了金屬材質。

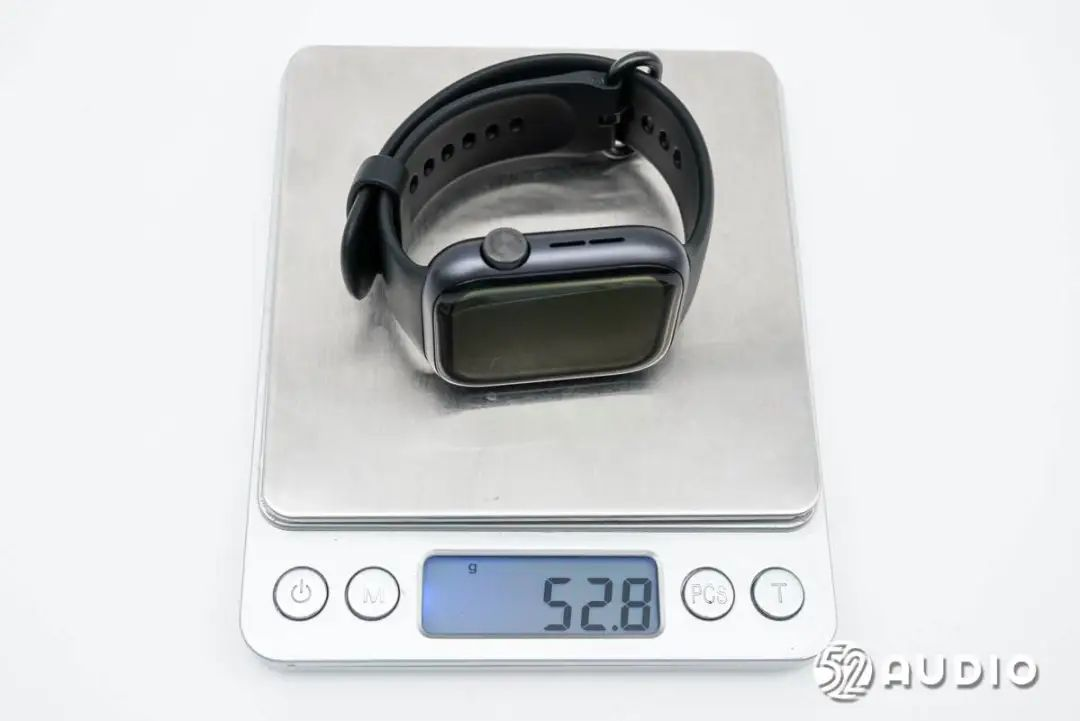

經智研所實測，榮耀手表5曜石黑硅膠表帶重量約為52.8g。

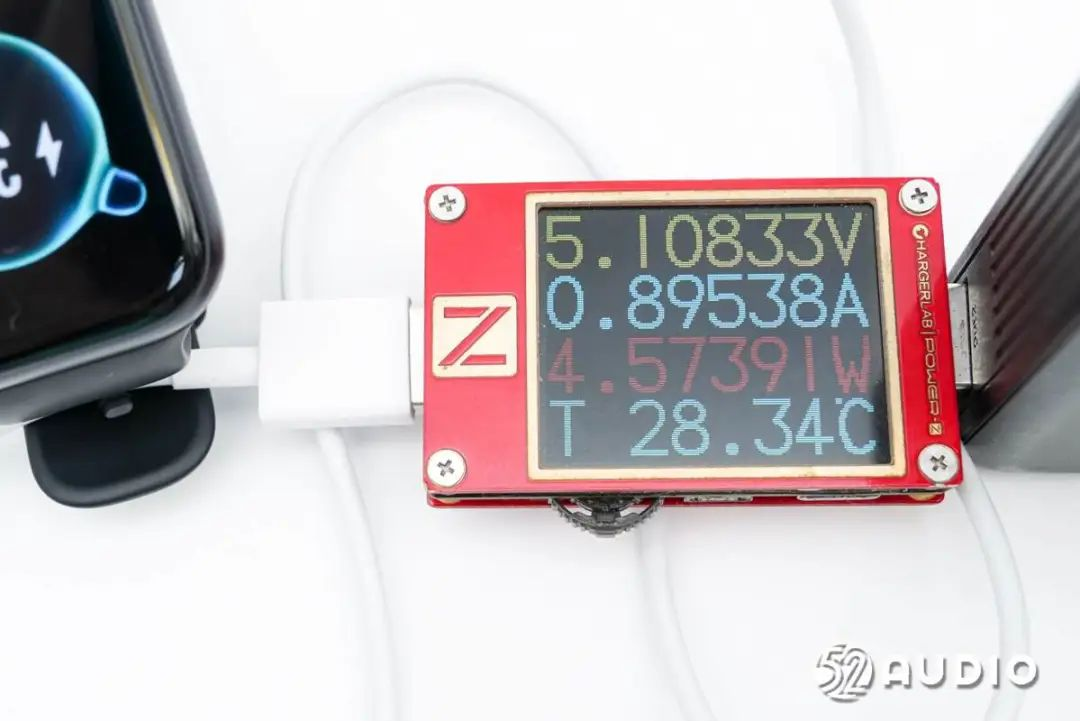

智研所采用ChargerLAB POWER-Z KT002便攜式電源測試儀對榮耀手表5進行充電測試，輸入功率約為4.57W。

二、HONOR榮耀手表5拆解

通過開箱，我們?cè)敿?xì)了解了榮耀手表5的簡約時尚外觀設計，下面進入拆解部分，看看內部結構配置信息~

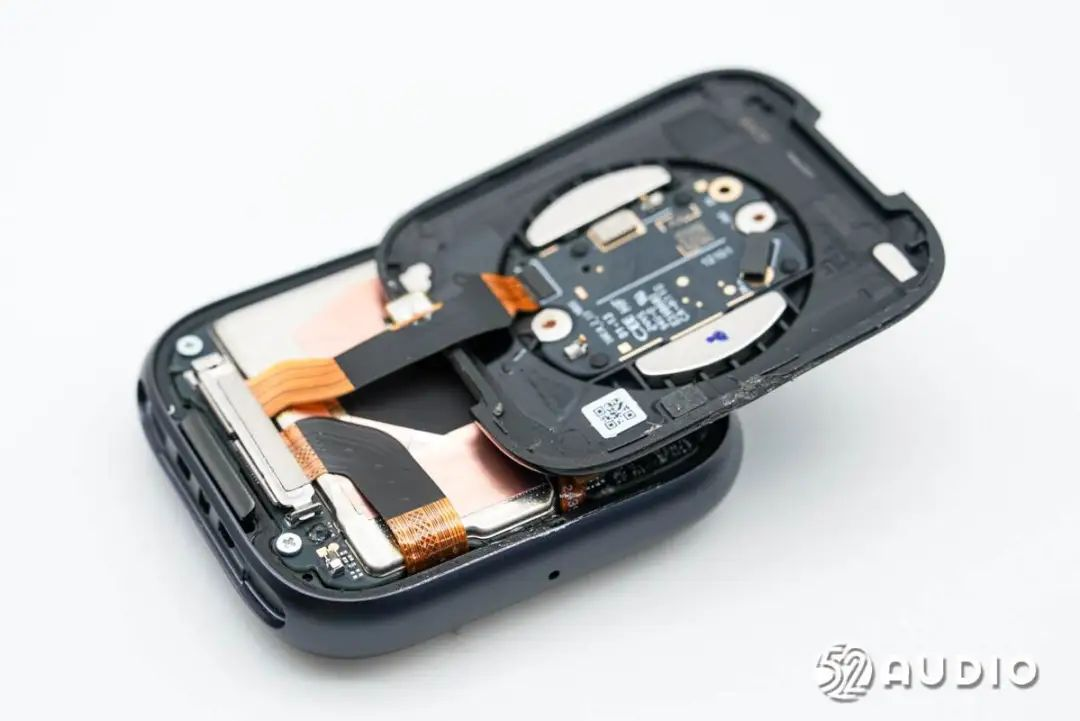

拆掉表盤背部蓋板，蓋板內部元器件通過排線和連接器連接到主板，通過金屬壓板增強固定。

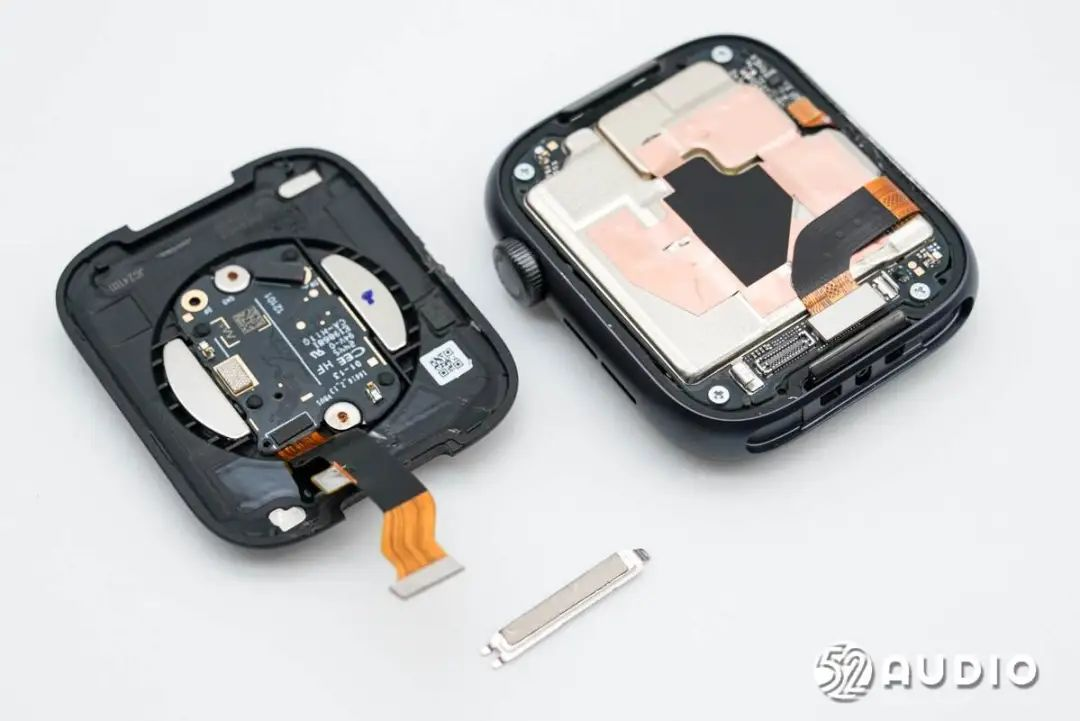

挑開連接器，分離腔體。

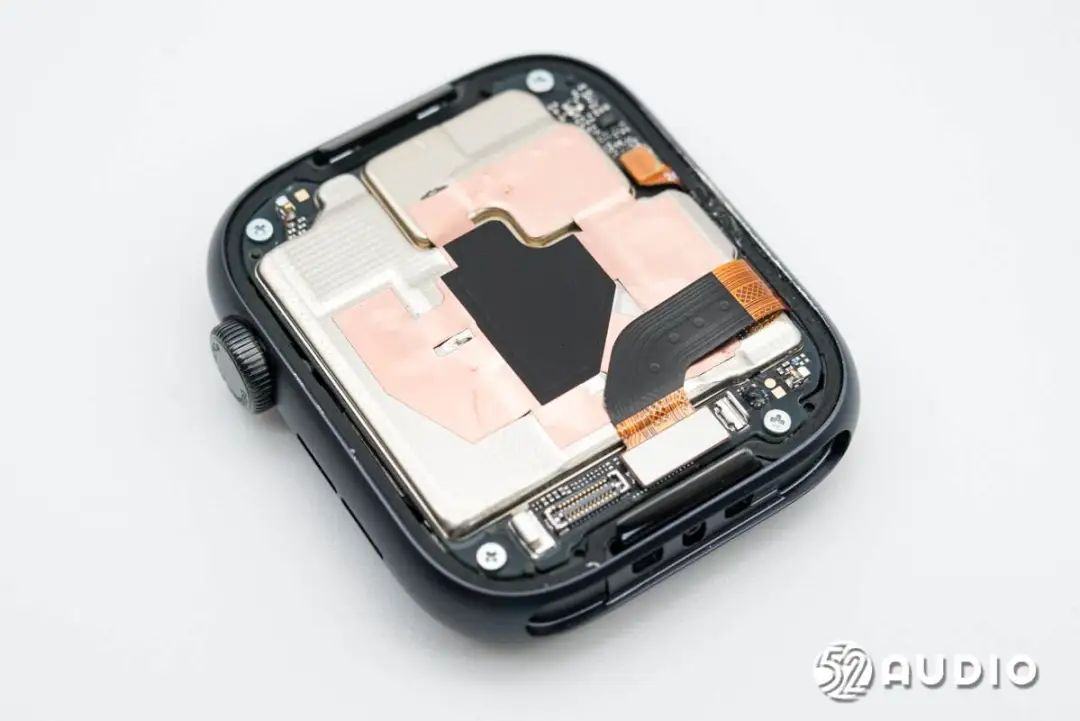

腔體內部結構一覽，主板通過螺絲固定，通過大面積屏蔽罩防護。

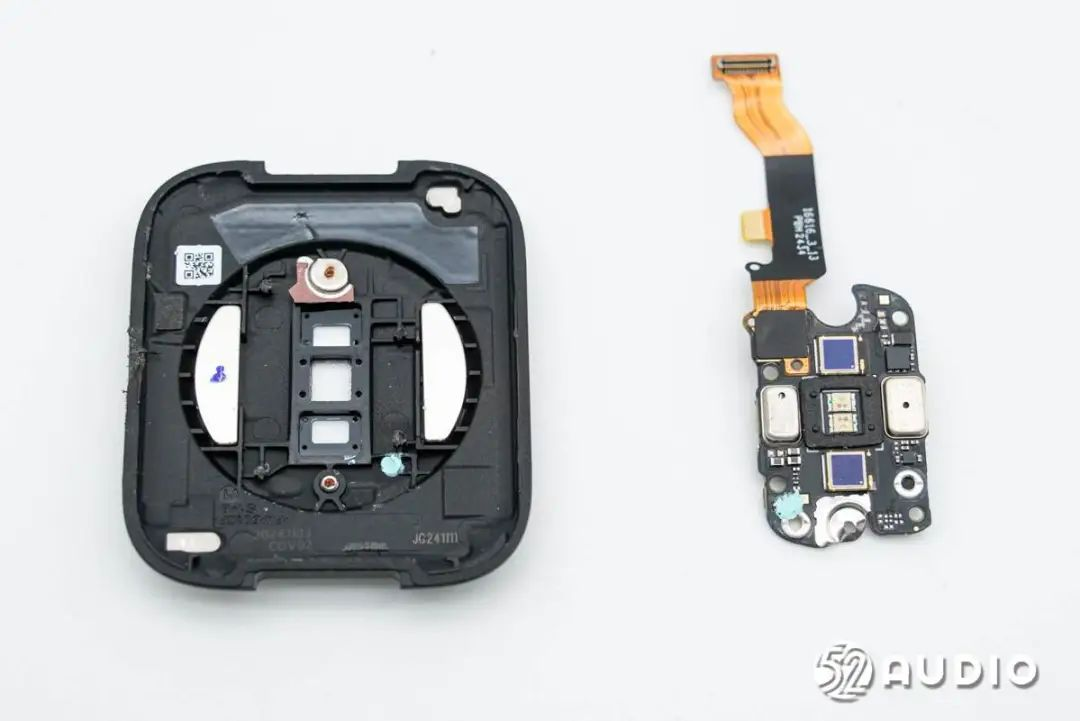

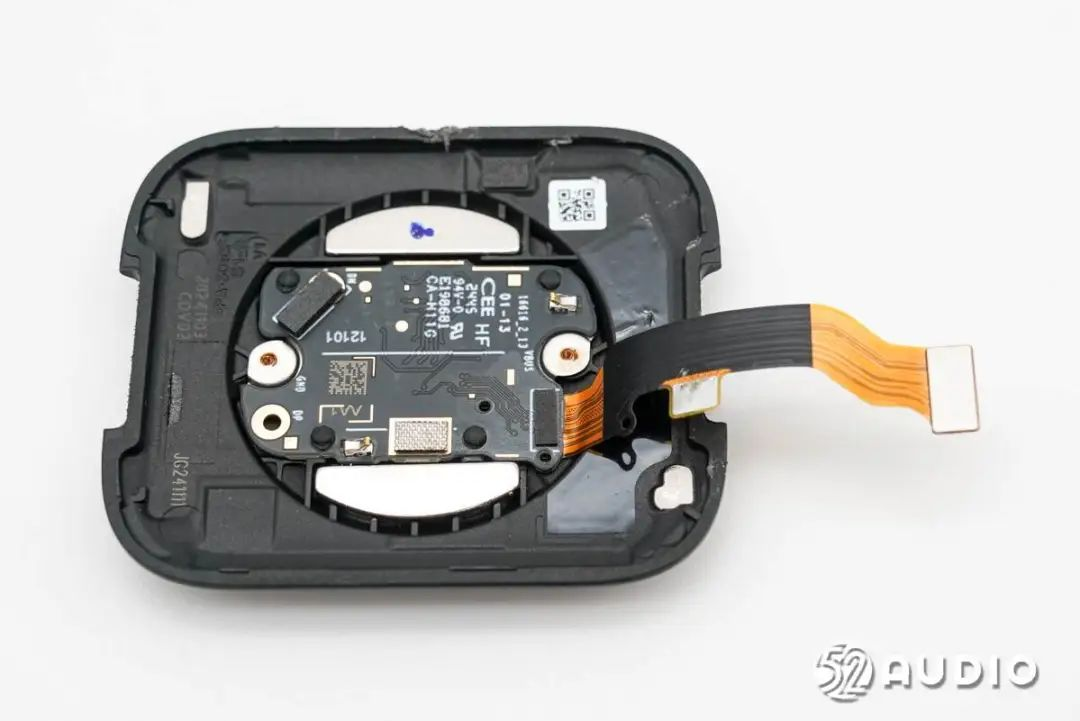

蓋板內側結構一覽，熱熔柱固定健康監測傳感器小板。

蓋板內側結構一覽，熱熔柱固定健康監測傳感器小板。

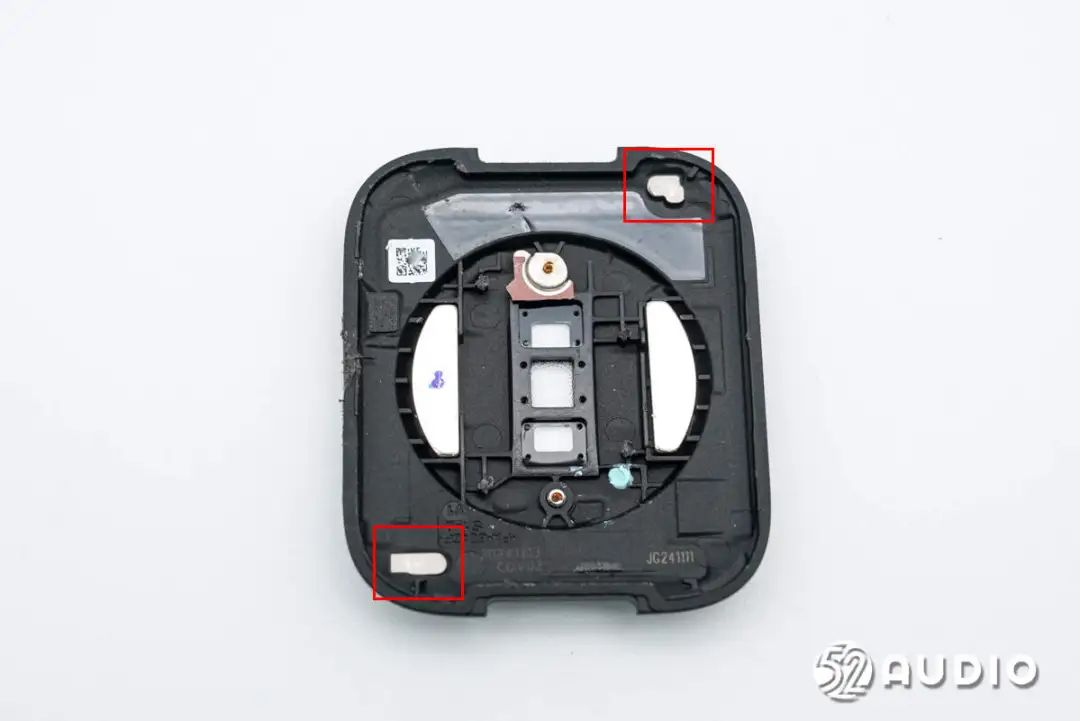

蓋板底部結構一覽，左下和右上露出蓋板內部嵌入的天線電極與主板連接。

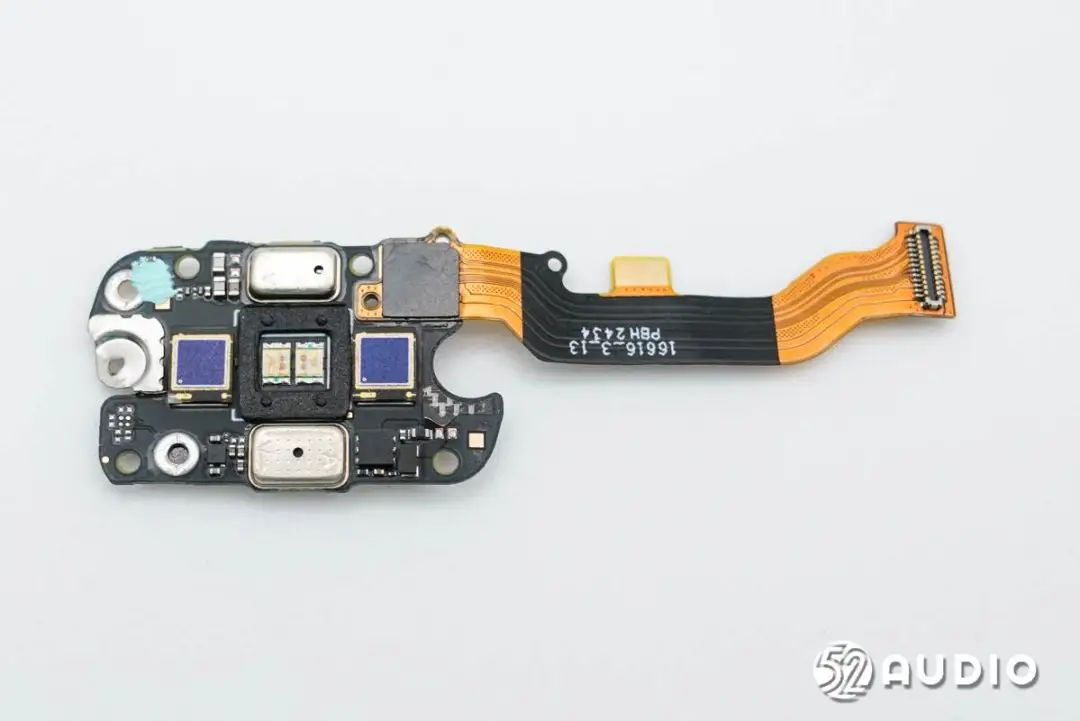

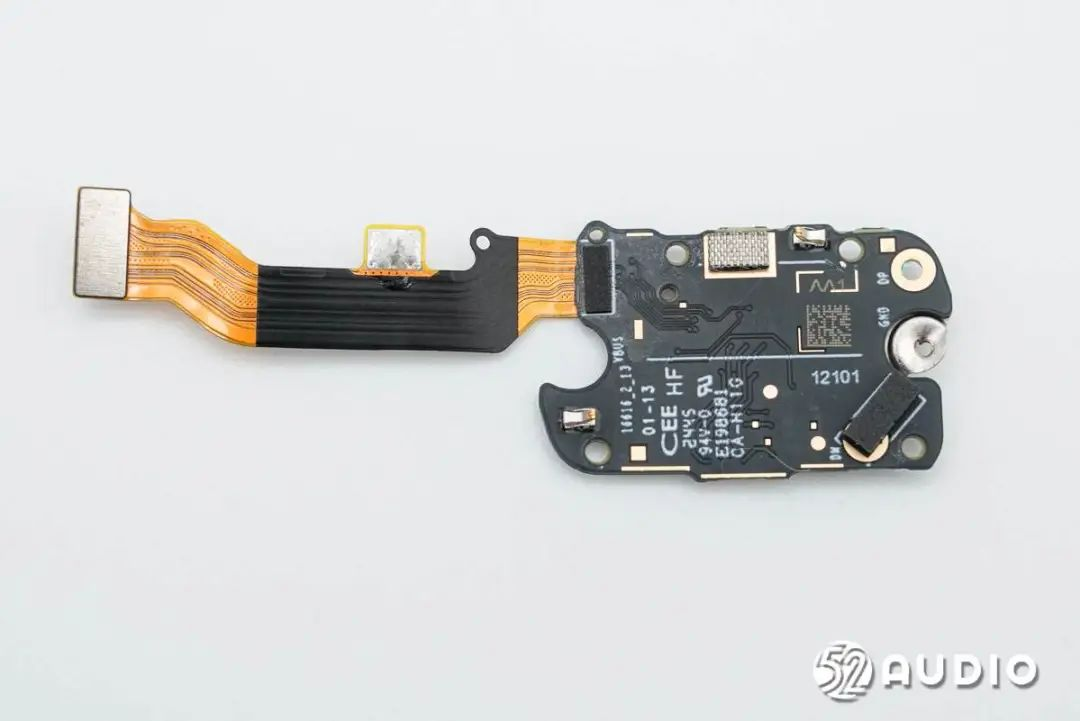

健康監測傳感器小板一側電路一覽。

健康監測傳感器小板另外一側電路一覽。

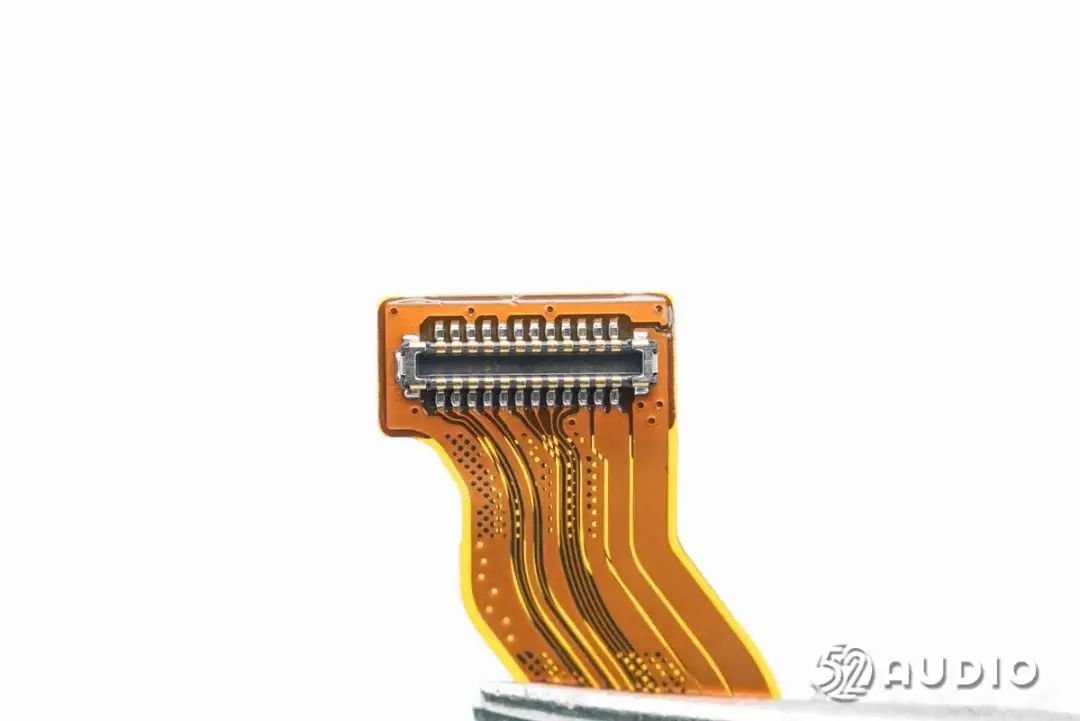

健康監測傳感器小板排線連接主板的BTB連接器公座特寫。

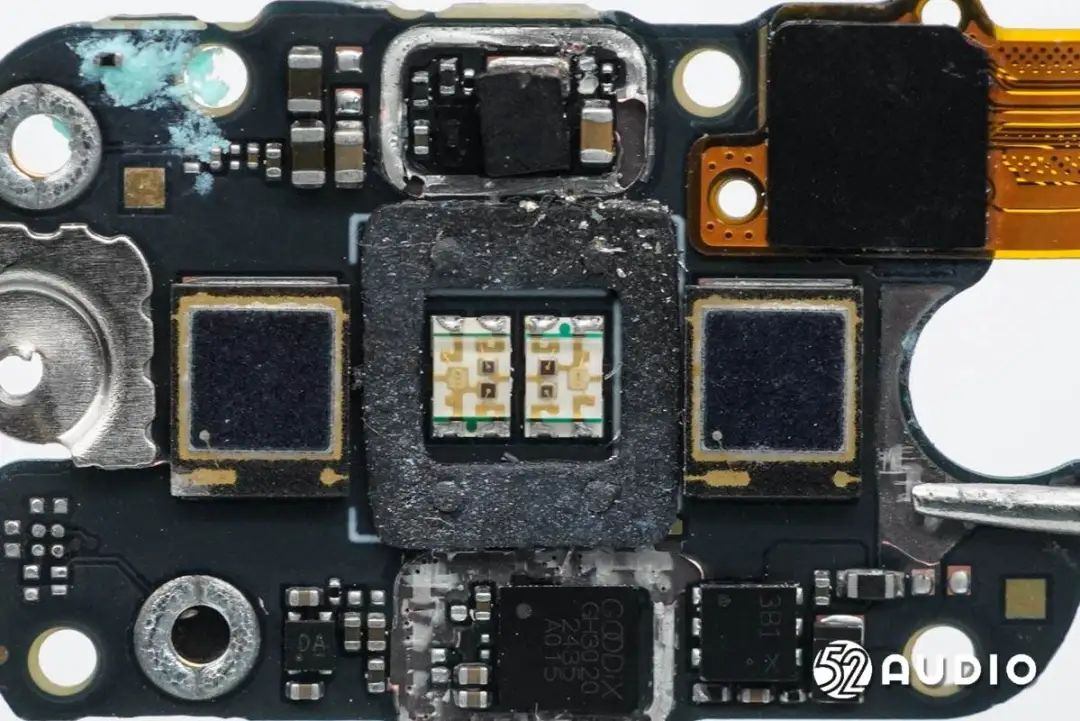

健康檢測傳感器特寫，包括兩組LED照射燈和兩個接收照射燈反射光線的感應器。

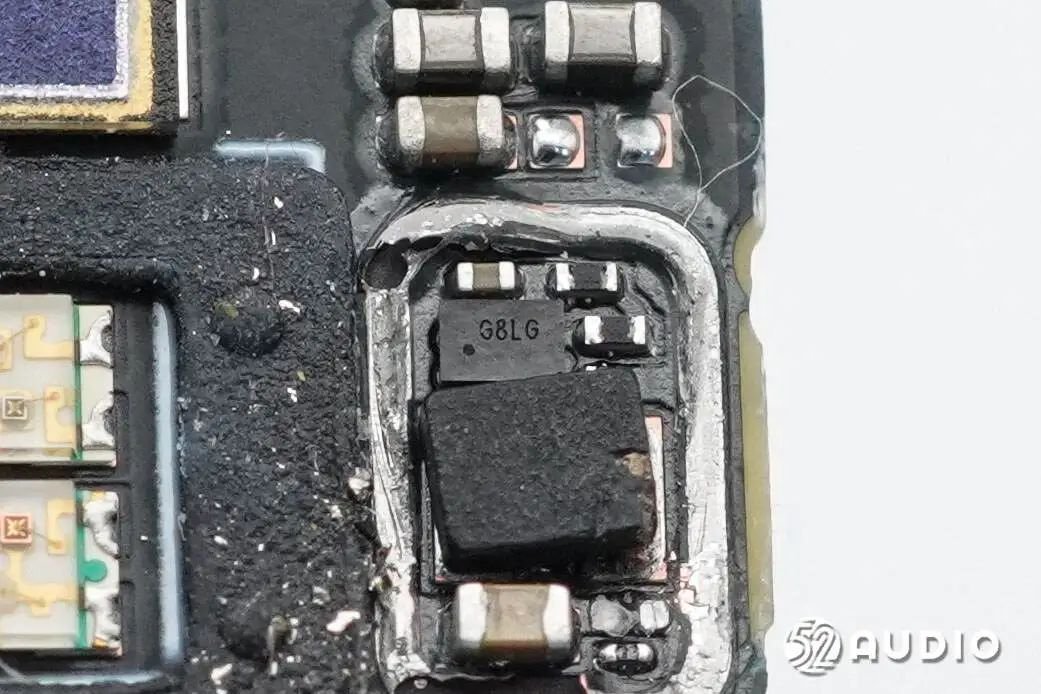

絲印G8LG的IC。

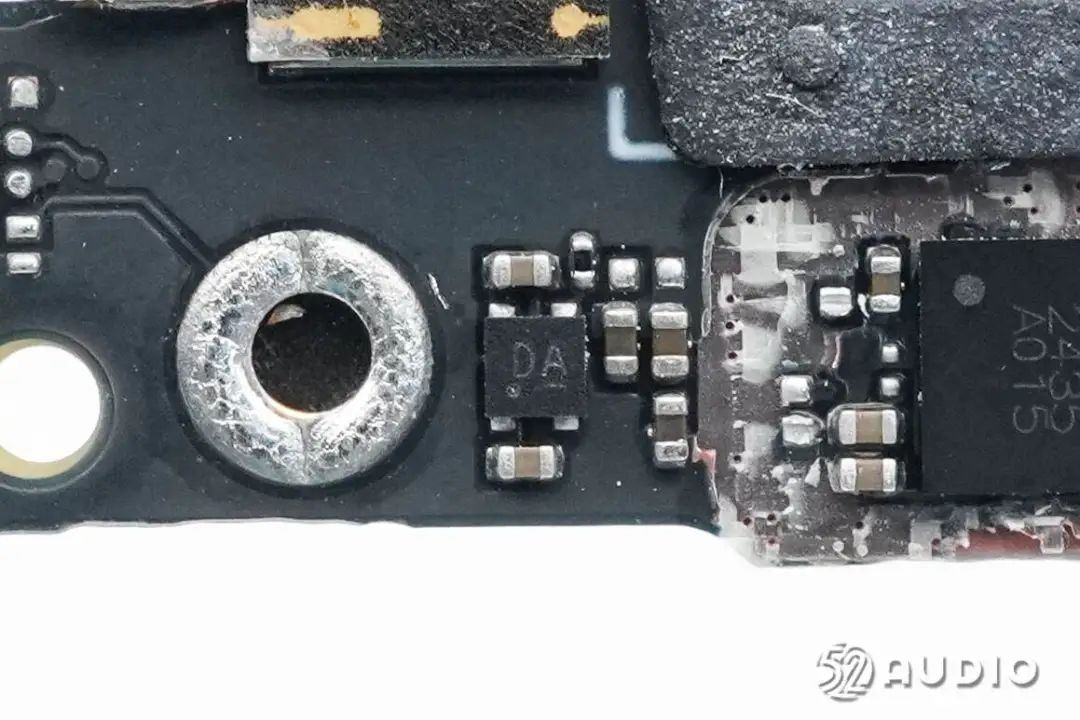

絲印DA的IC。

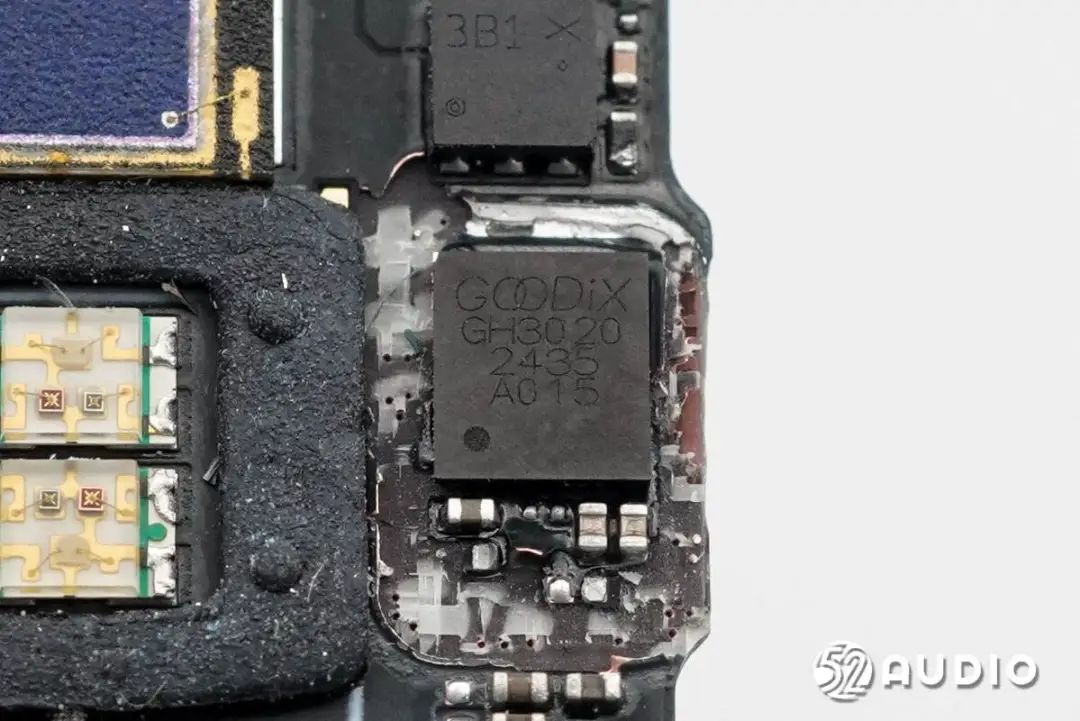

GOODiX匯頂科技GH3020健康監測IC，集成了多通道PPG，具備心率（HR）、心率變異性（HRV）和血氧飽和度（SpO2）等監測功能。

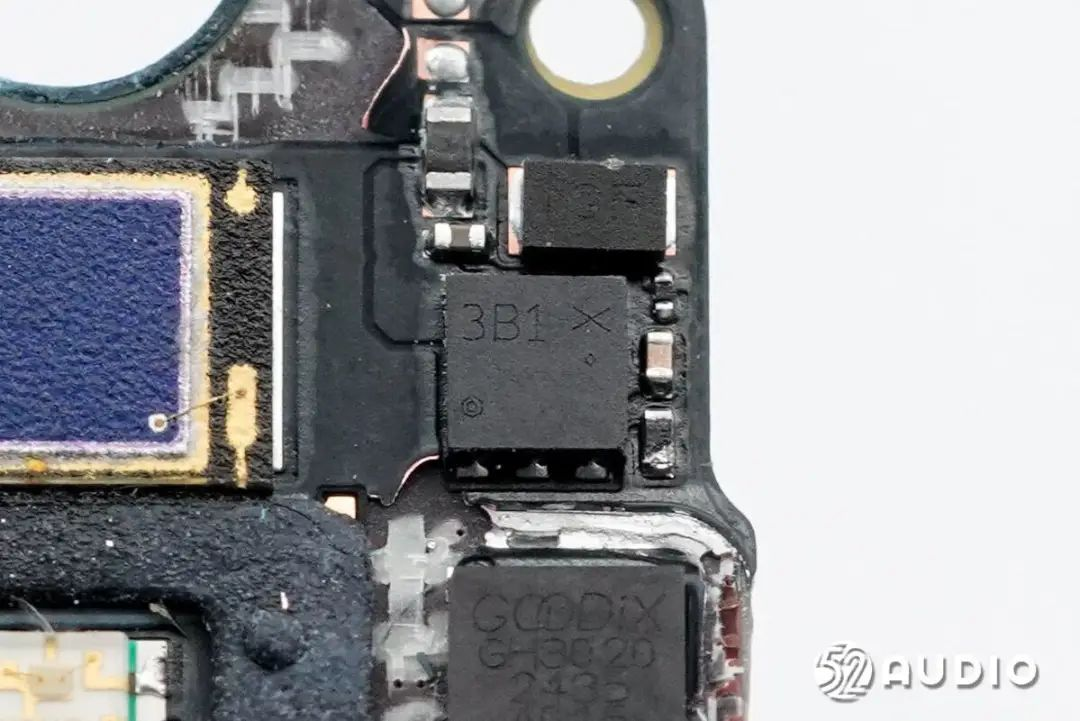

絲印3B1的IC。

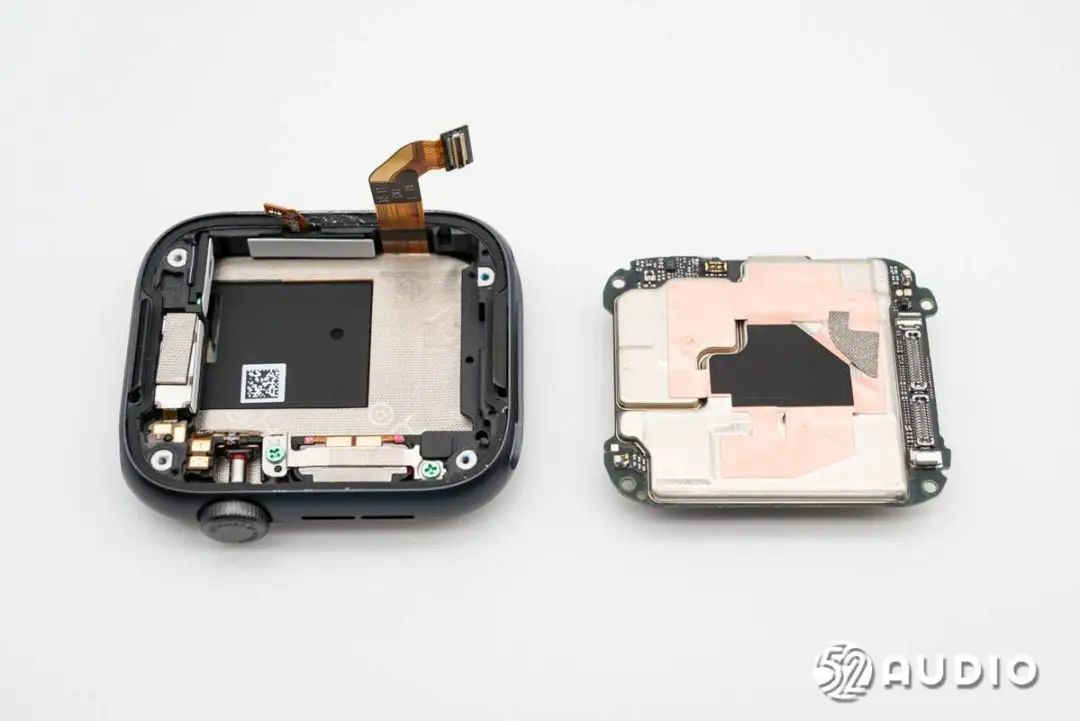

卸掉螺絲，取出主板單元。

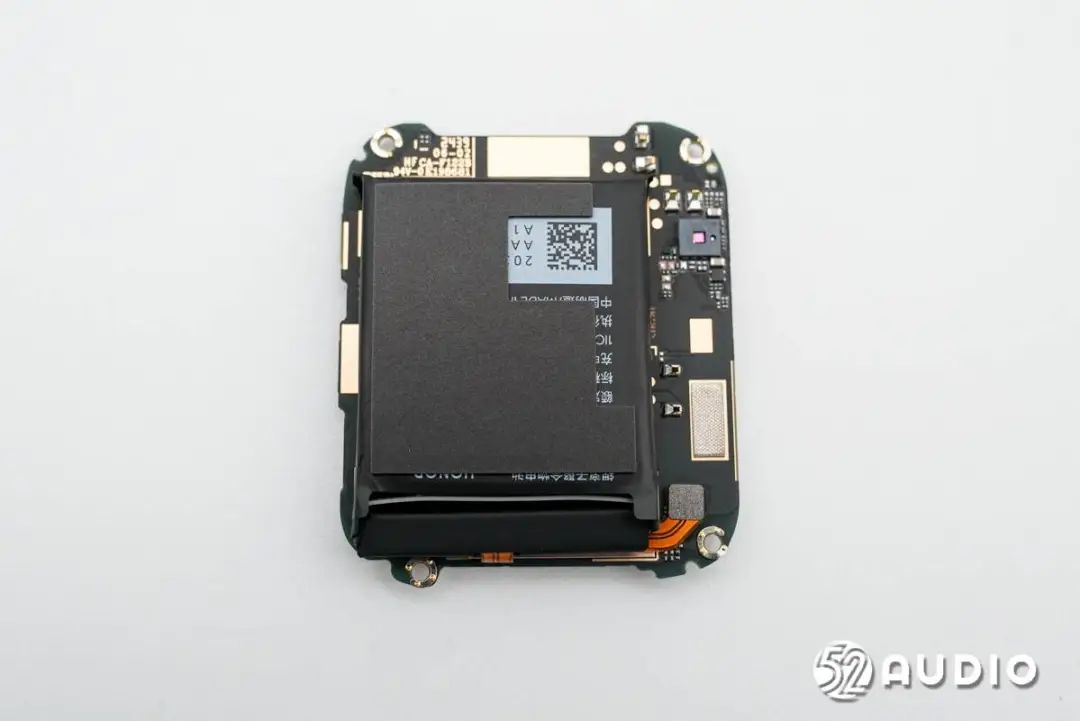

主板背面固定電池，排線與主板通過連接器連接。

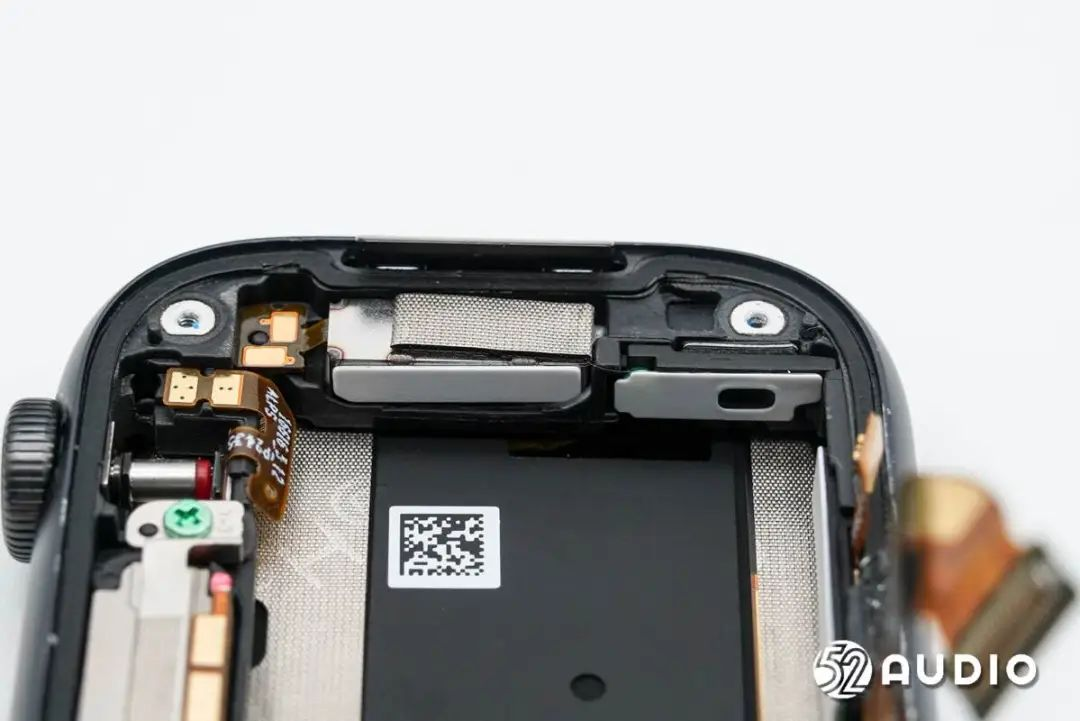

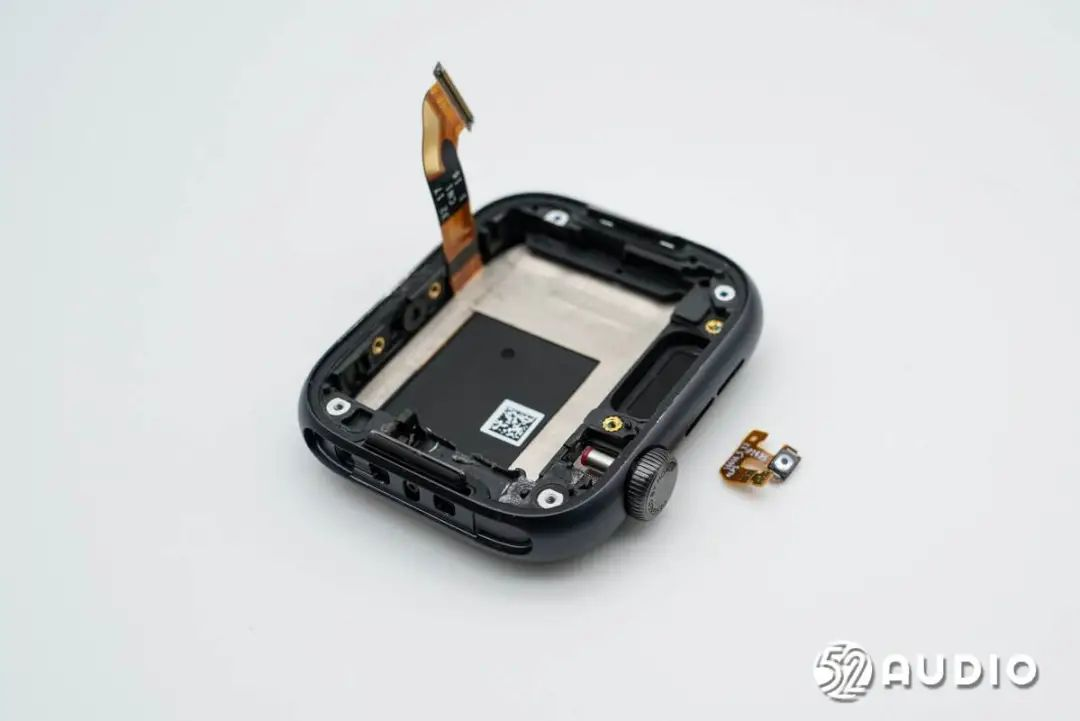

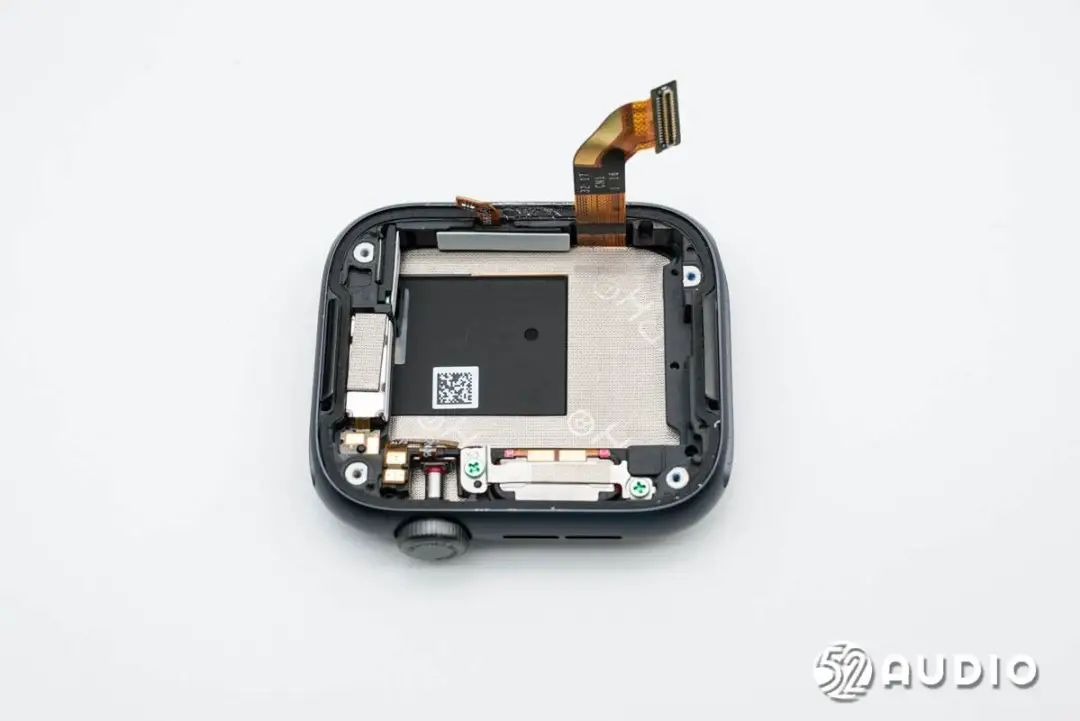

腔體底部結構一覽，屏幕內側電路通過大面積導電布覆蓋。

腔體側邊的麥克風結構一覽，通過支架固定。

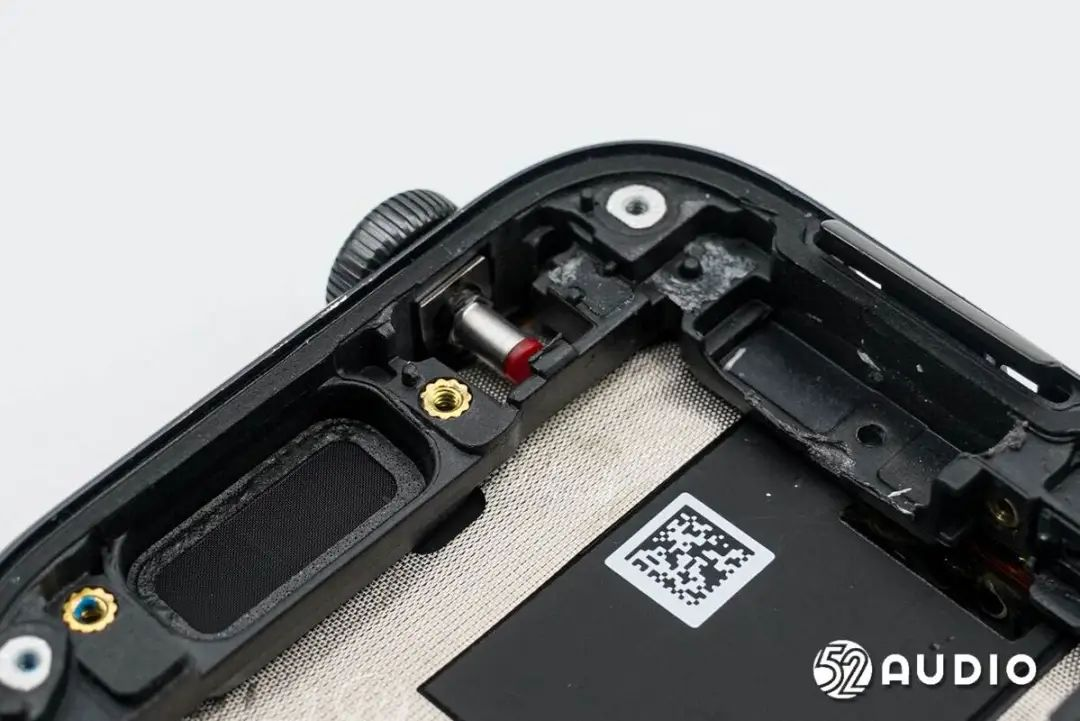

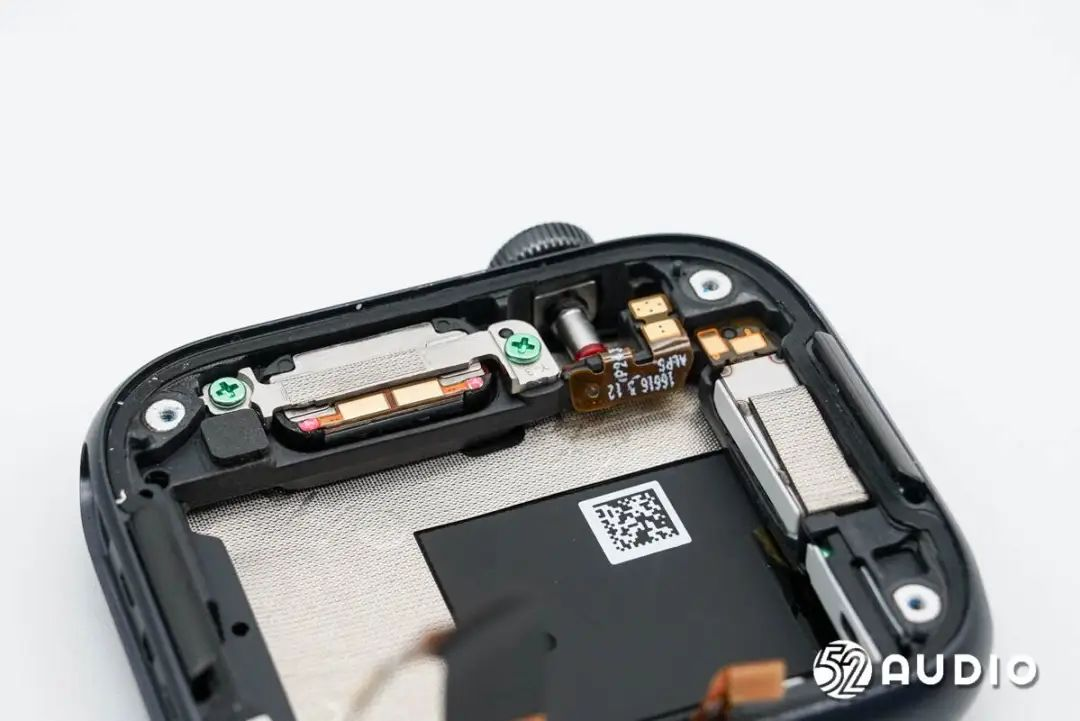

另外一側的揚聲器和功能鍵結構一覽。

腔體一端的振動馬達結構特寫。

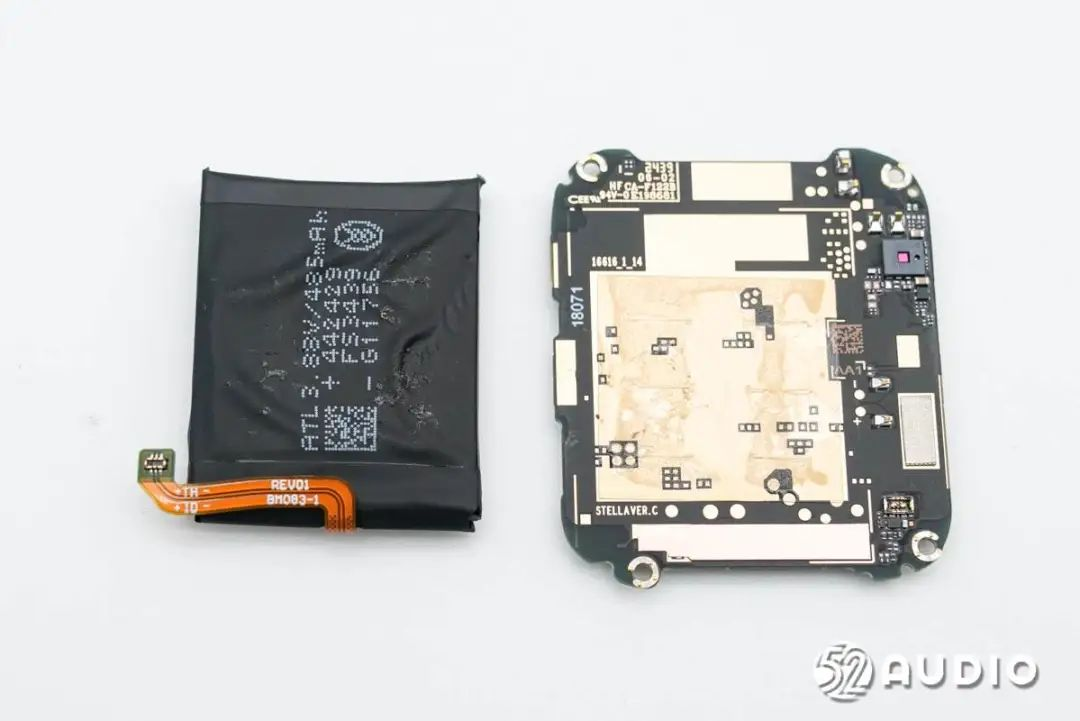

挑開連接器，分離電池和主板。

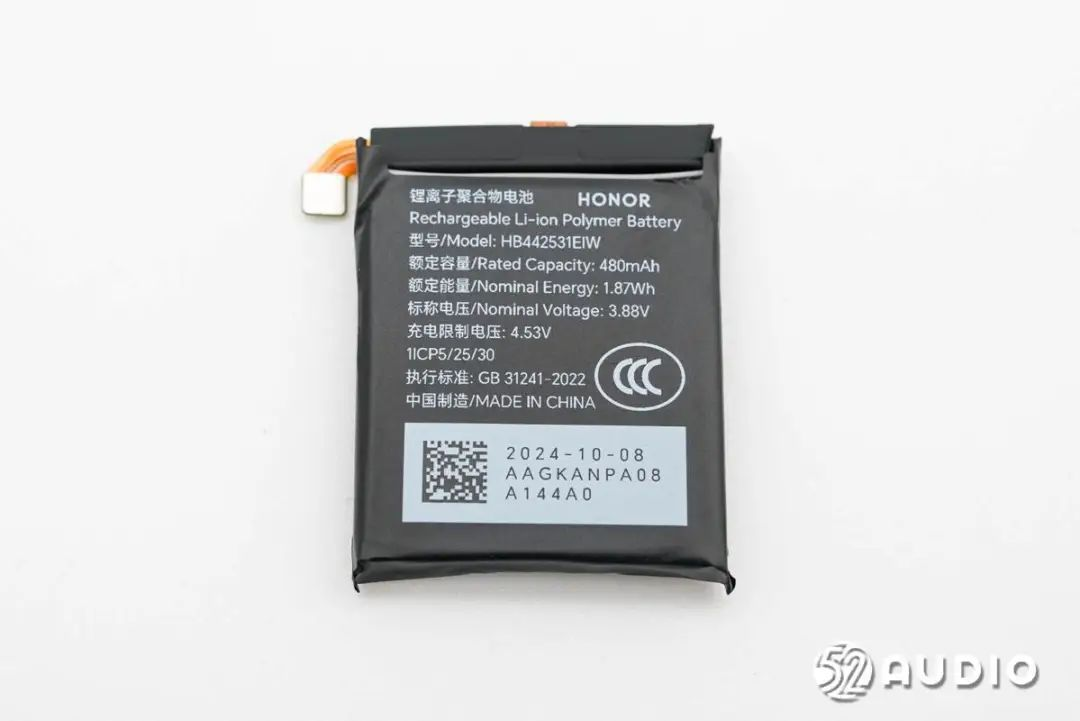

手表內置鋰離子聚合物電池，型號：HB442531EIW，額定容量：480mAh，額定能量：1.87Wh，標稱電壓：3.88V，充電限制電壓：4.53V。

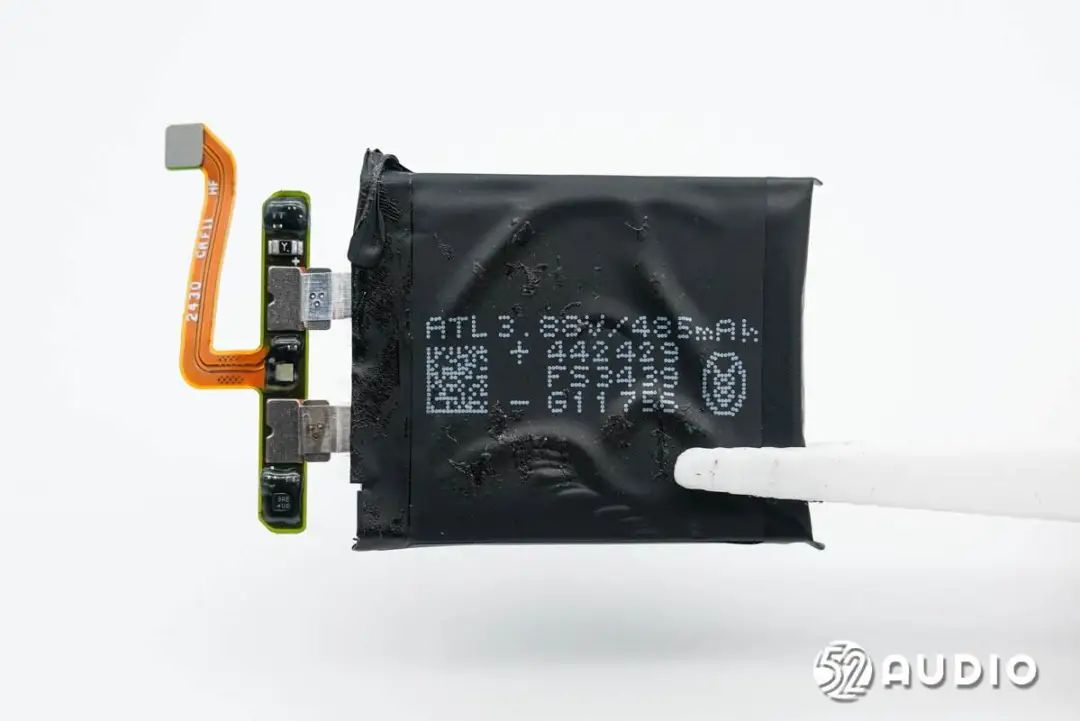

撕開絕緣保護，電芯上絲印信息一覽，型號：ATL 442429，來自ATL新能源。

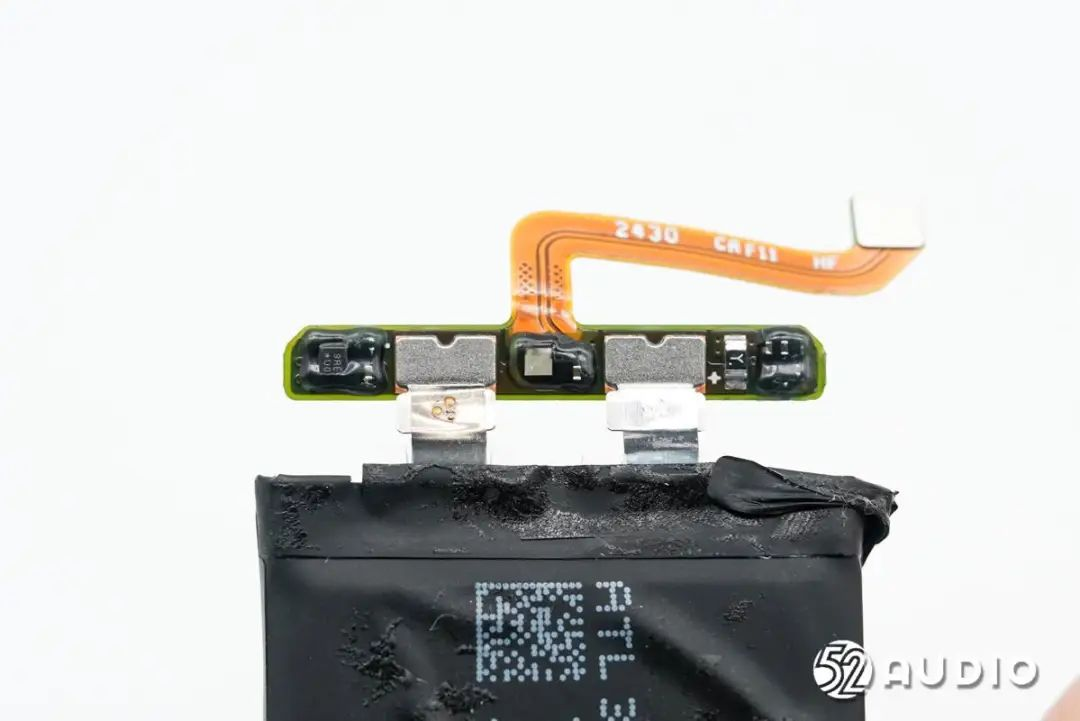

電池保護板電路一覽，元器件通過黑色硬質膠水防護。

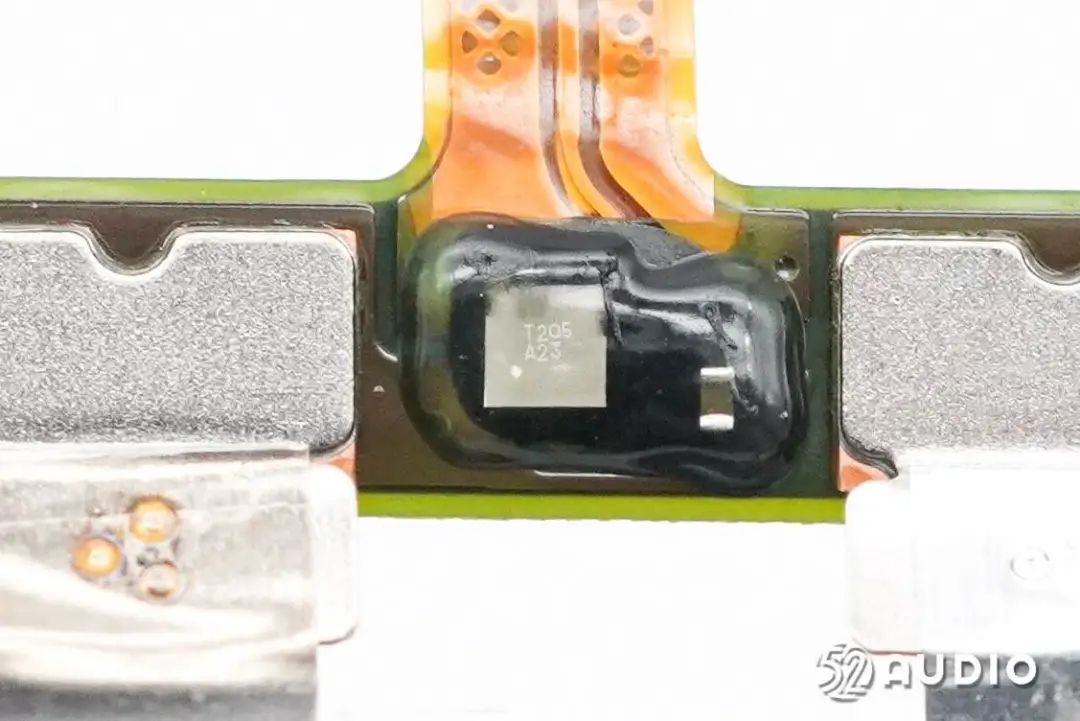

絲印T205的MOS管。

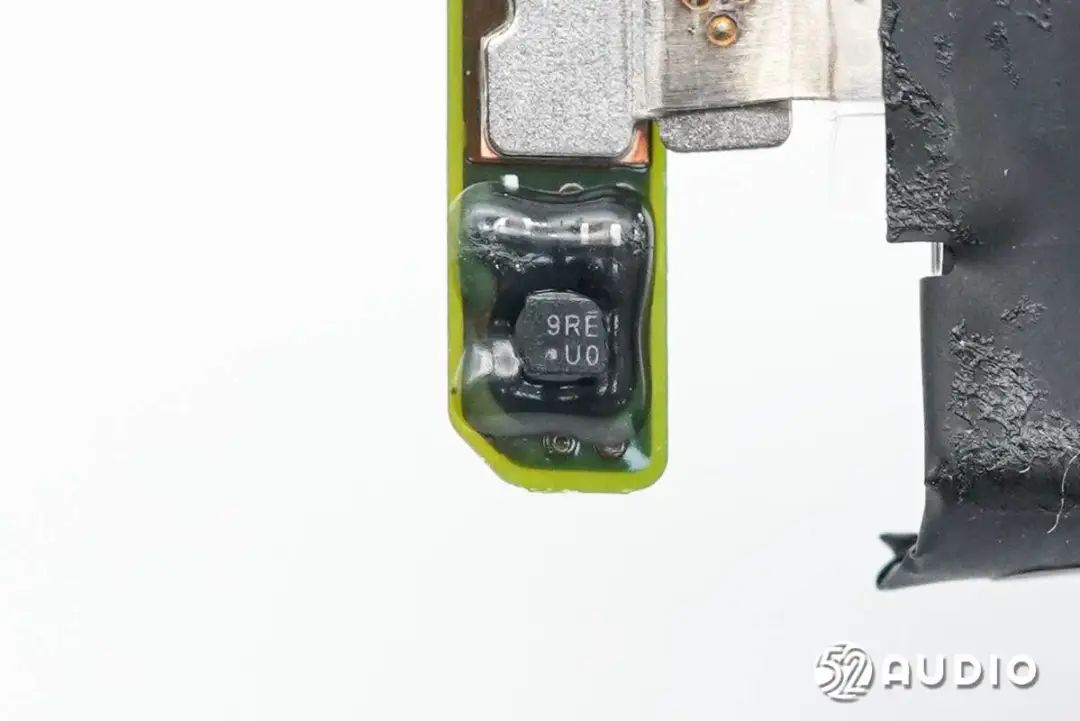

絲印9RE U0的一體化鋰電保護IC，負責電池的過充電、過放電、過電流等保護。

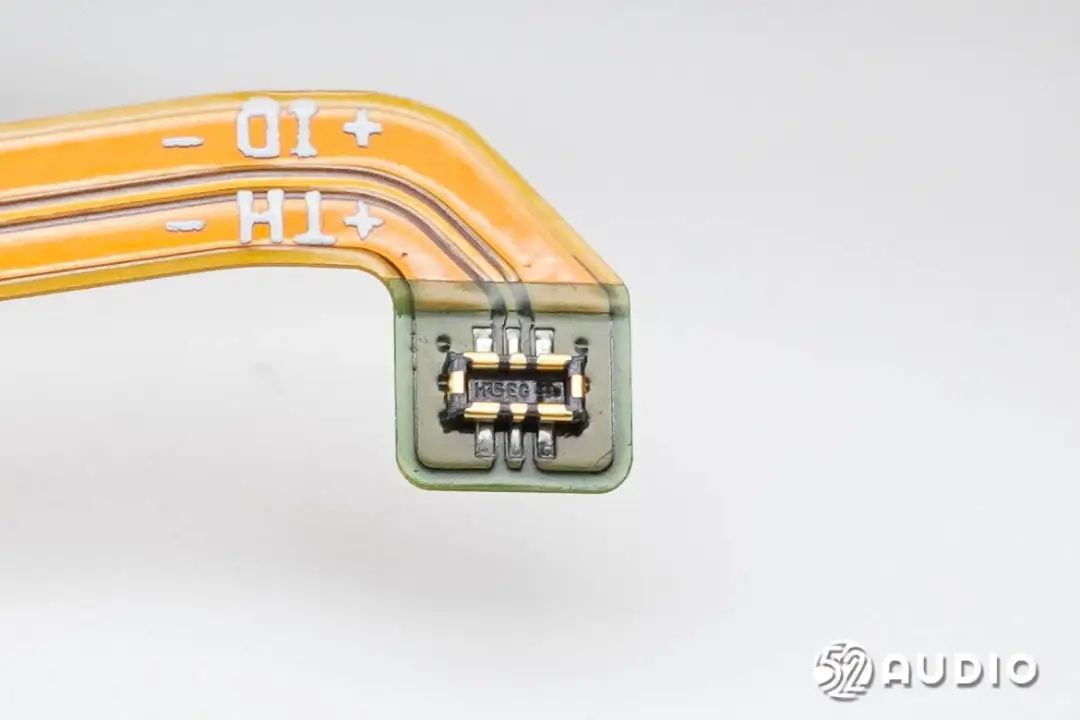

電池排線與主板連接的BTB連接器公座特寫。

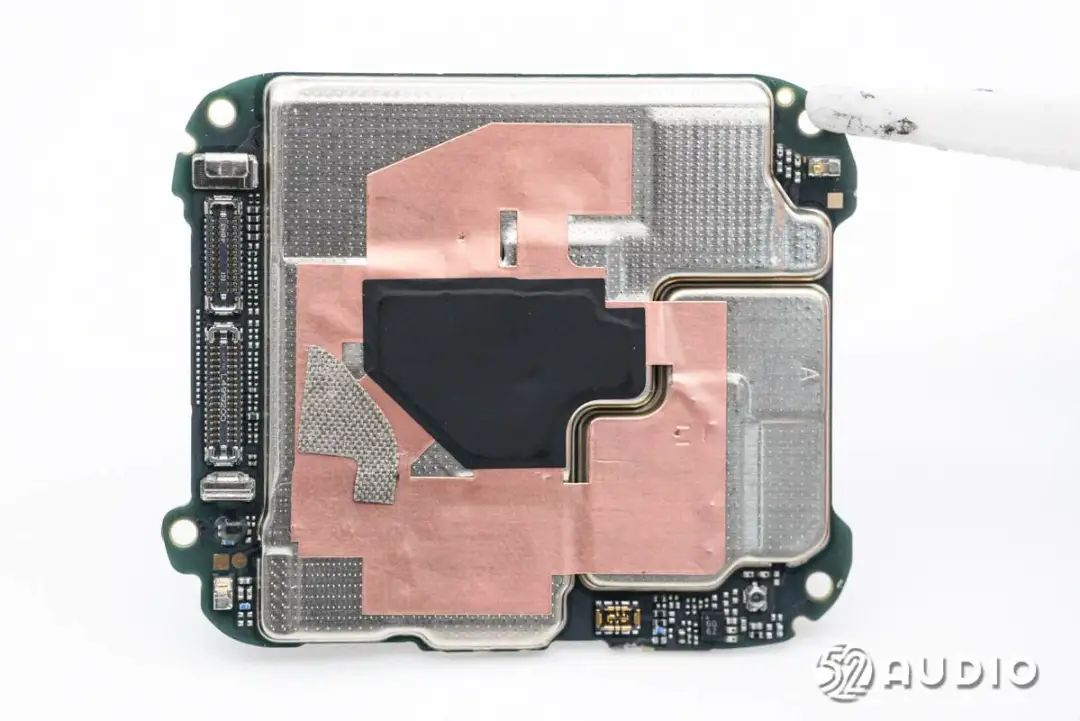

主板一側通過大面積屏蔽罩和散熱銅箔覆蓋。

取掉屏蔽罩，主板一側電路一覽。

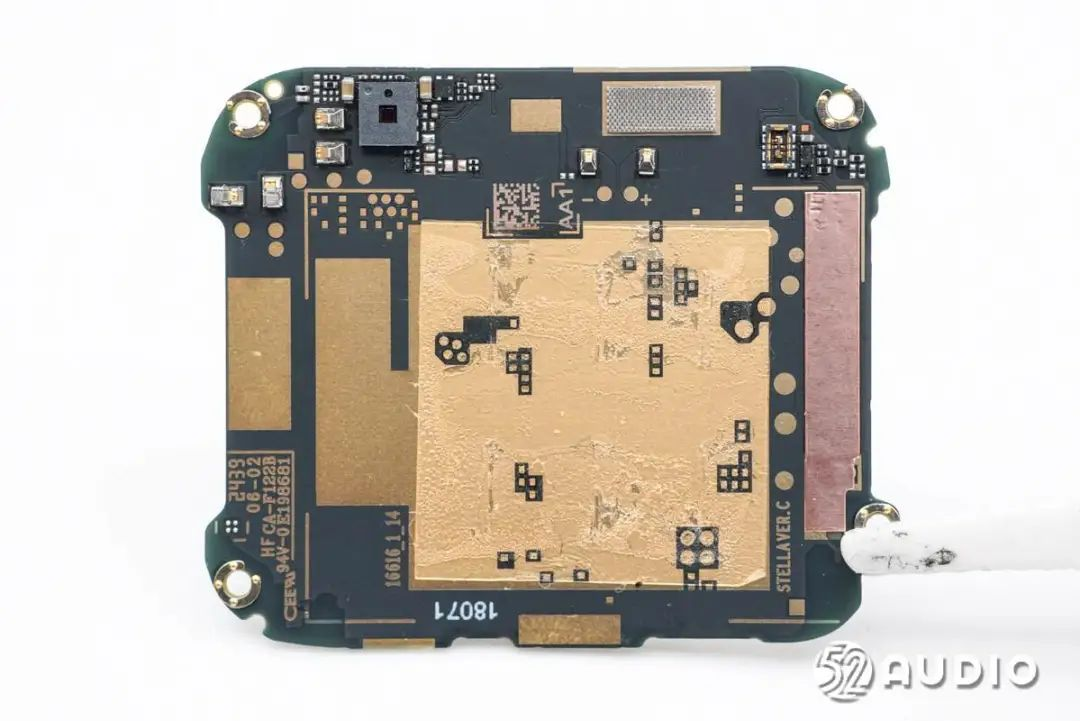

主板另外一側電路一覽。

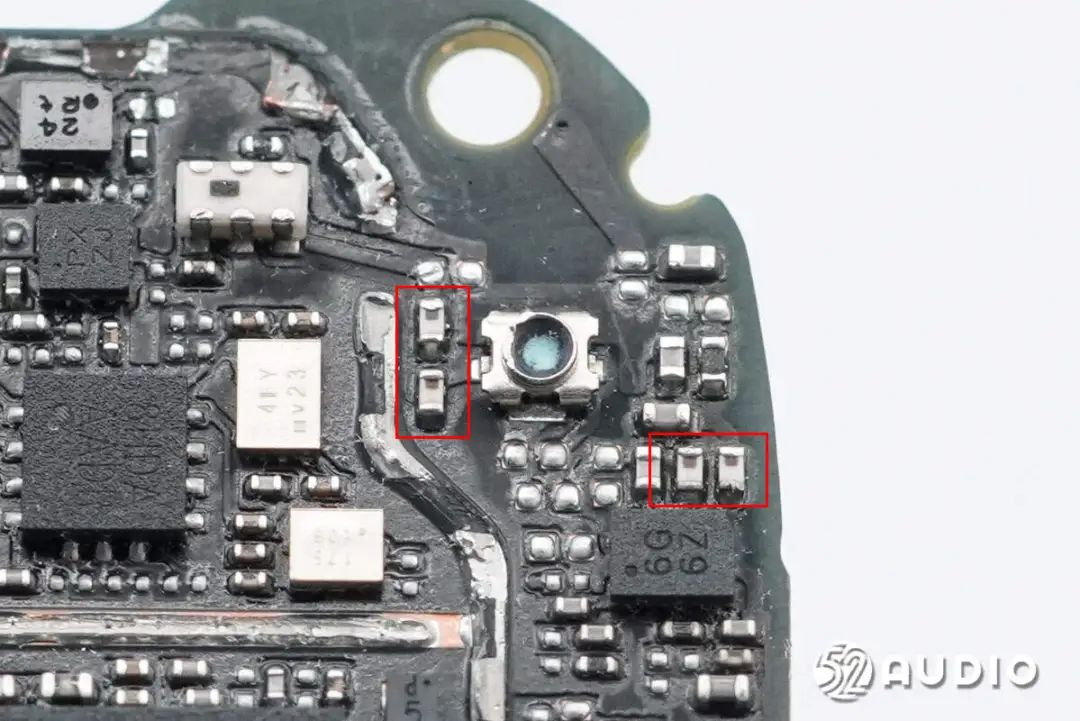

天線測試的開關特寫。外圍采用了多顆Sunlord順絡電子SDCL0603Q系列疊層陶瓷電感。該系列產品通過精心設計的線圈及電極，實現了高Q值和高自諧振頻率（SRF），采用疊層干法工藝制作，能夠提供高精度和高一致性的產品，滿足精密電子組件的嚴苛要求。

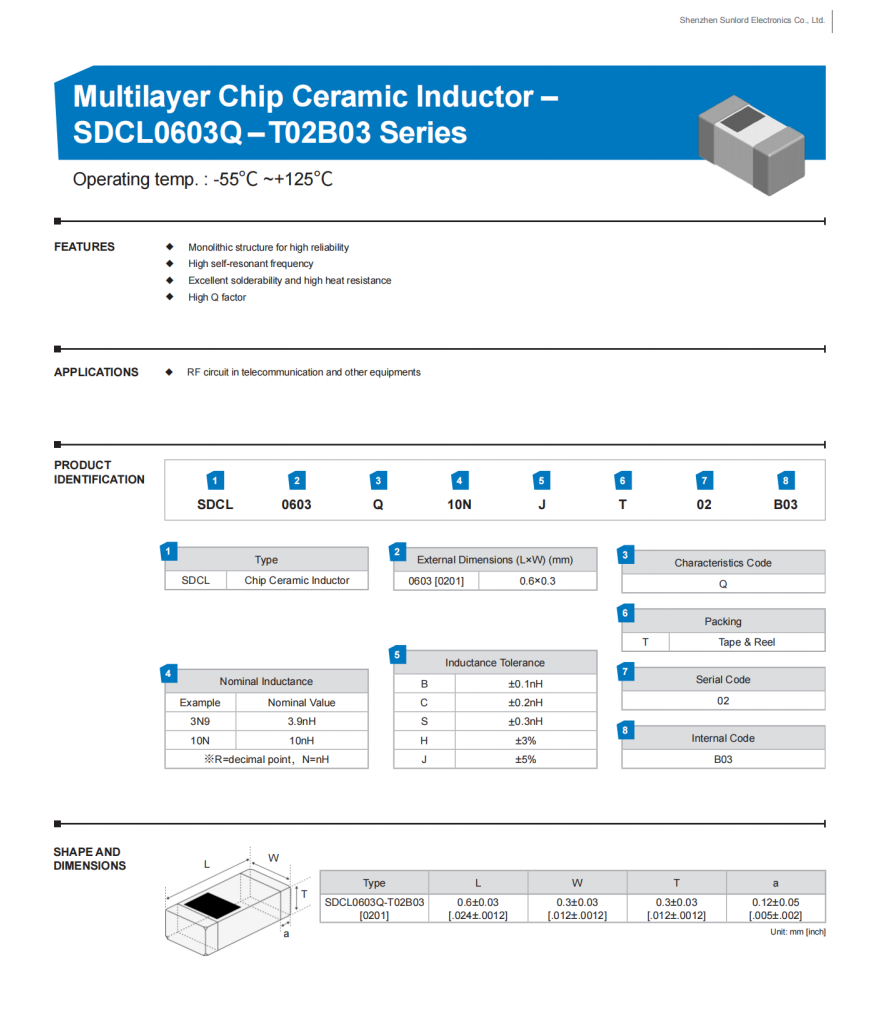

Sunlord順絡電子SDCL0603Q系列詳細資料圖。據智研所拆解了解到，包括雷鳥、HUAWEI、OPPO、躍我、大疆、科大訊飛、小米、Redmi、漫步者、聯想、iKF、Marshall、JLab、Nothing、倍思、摩托羅拉、字節跳動等眾多品牌旗下產品采用了順絡電子的電感器。

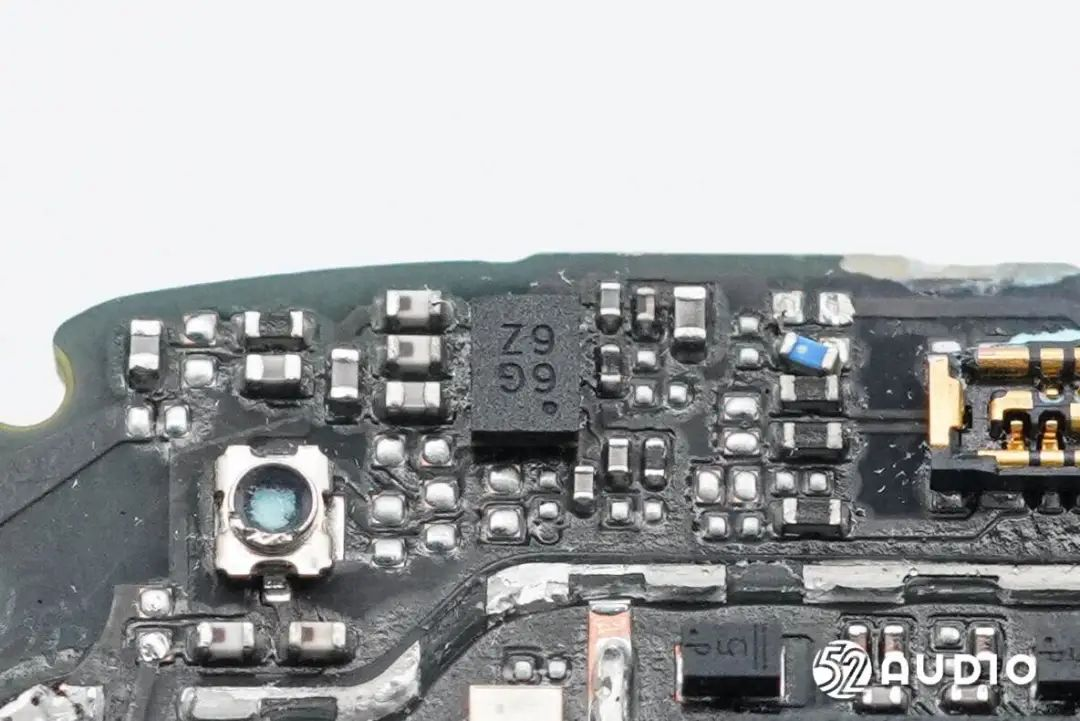

絲印6G 6Z的IC。

連接麥克風排線的BTB連接器母座。

連接天線的金屬?gòu)椘?/p>

連接健康監測傳感器小板的BTB連接器母座。

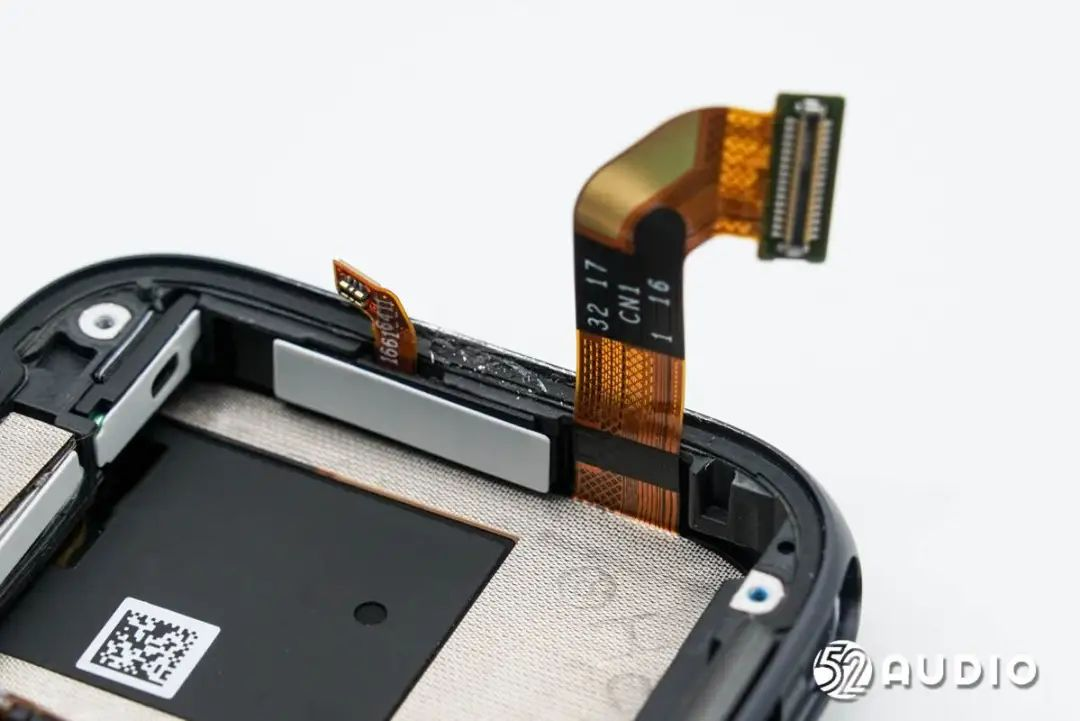

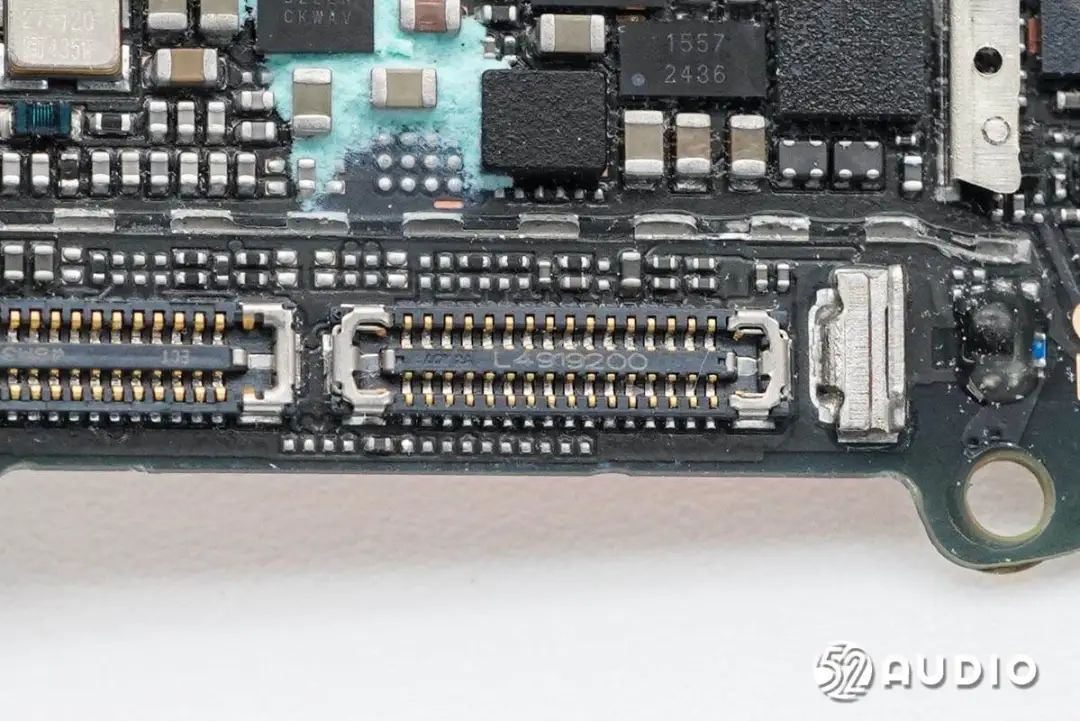

屏幕排線連接主板的BTB連接器母座。

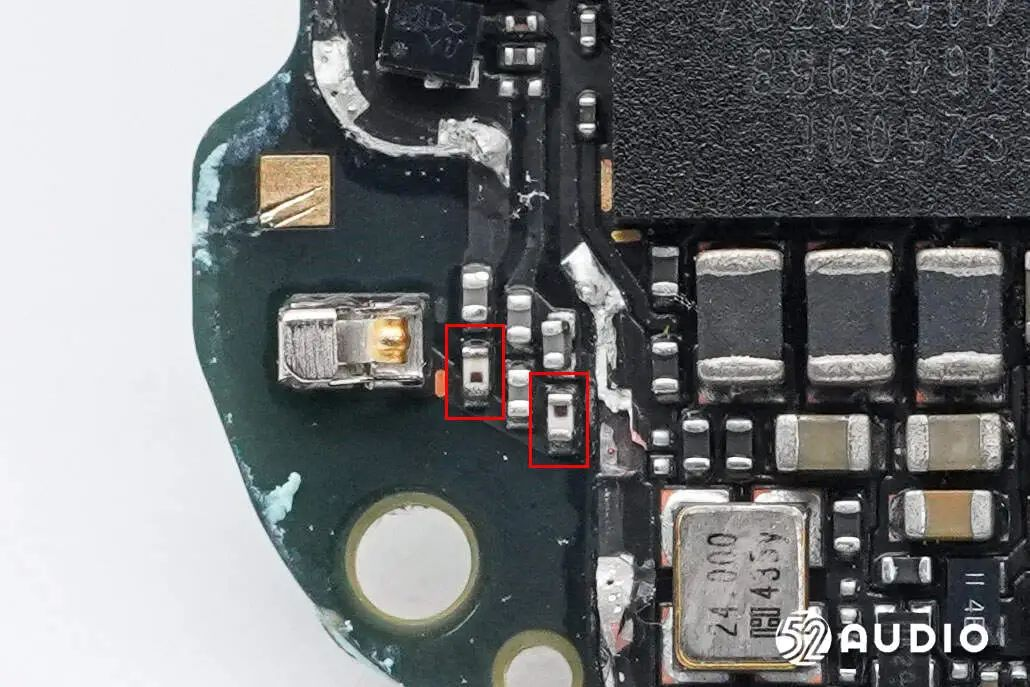

另外一顆連接天線的金屬?gòu)椘?。右?cè)設置有兩顆Sunlord順絡電子SDCL0603Q系列疊層陶瓷電感。

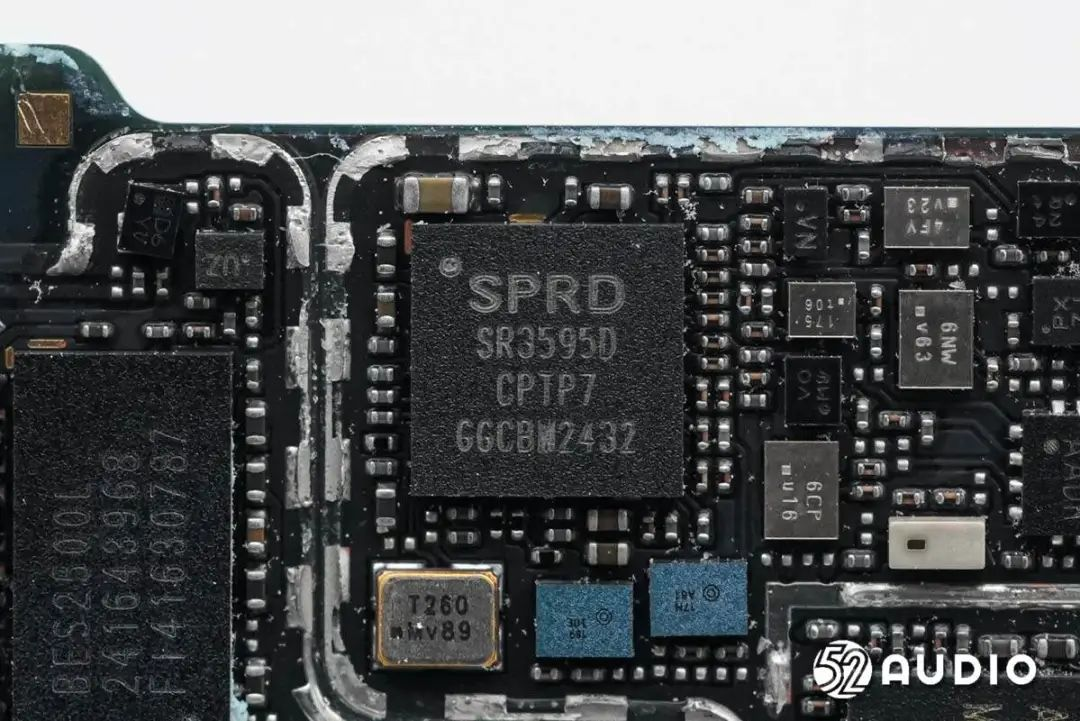

UNISOC紫光展銳SR3595D射頻收發器芯片，支持4G LTE，LTE與LTE-a用于FDD-LTE、TDD-LTE、3G WCDMA、HSDPA、HSUPA、GSM/EDGE以及TD-SCDMA操作。

SR3595D針對目前小型、高效、高性能蜂窩產品的需求進行了優化，共有6個單端傳輸端口、12個主端口和11個分集單端接收端口，提供了多個操作頻帶的連接，為多模式、多波段應用提供了一種成本更低和體積更小的無線解決方案。

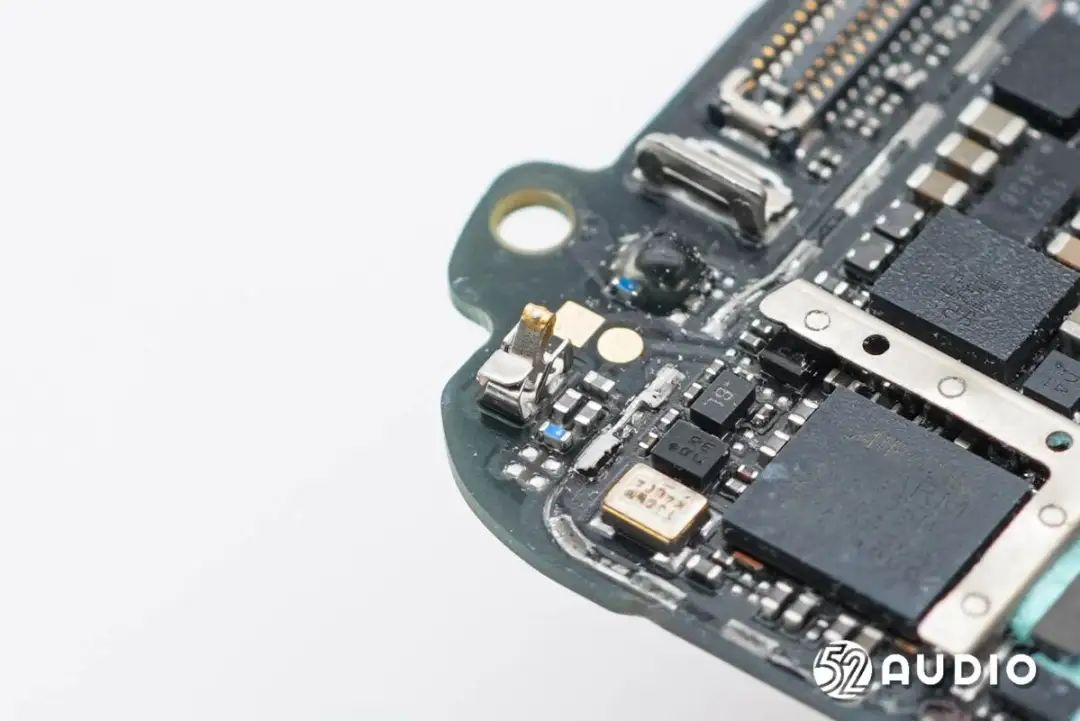

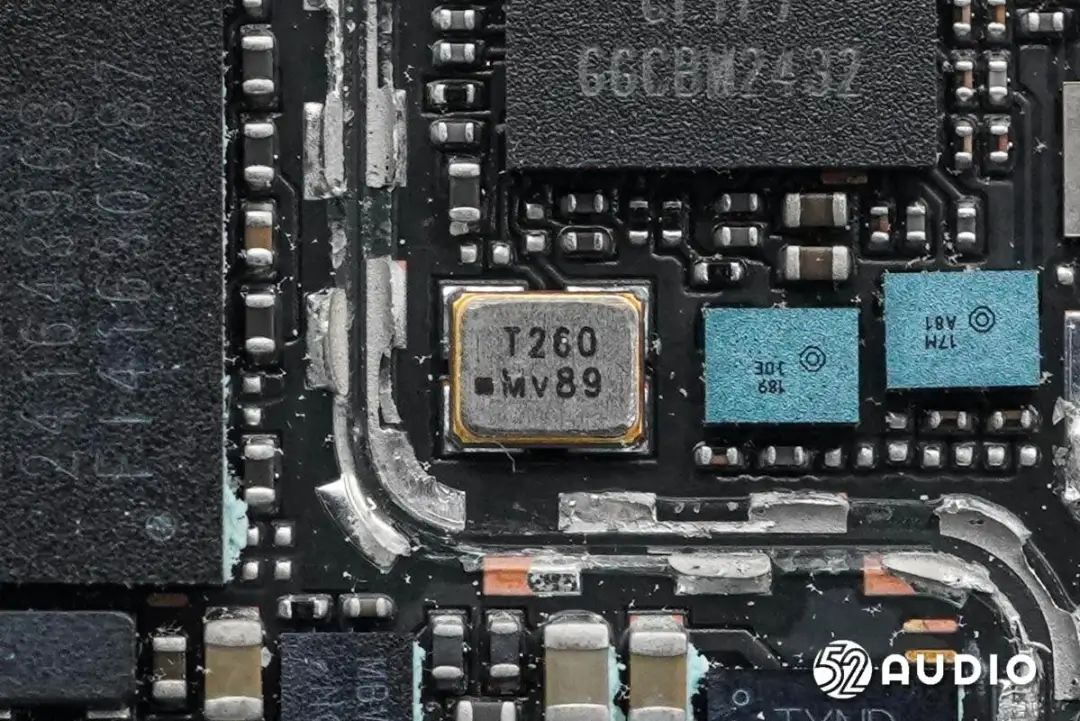

鐳雕YL260的晶振特寫。

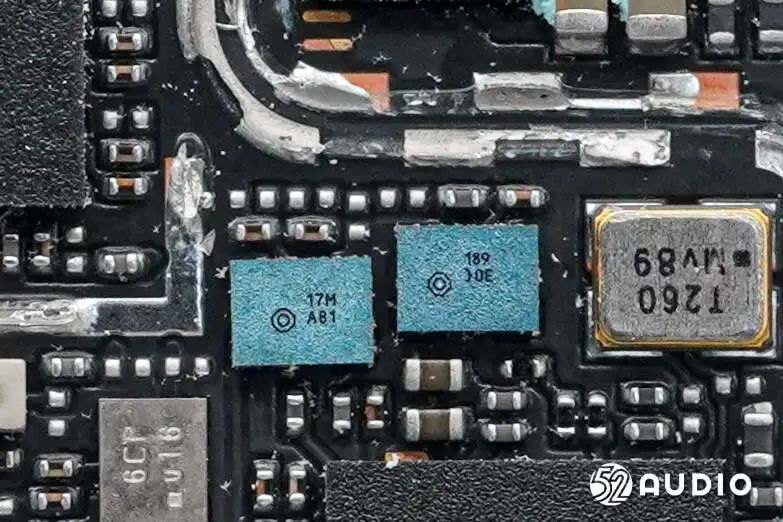

絲印17M和189的IC。

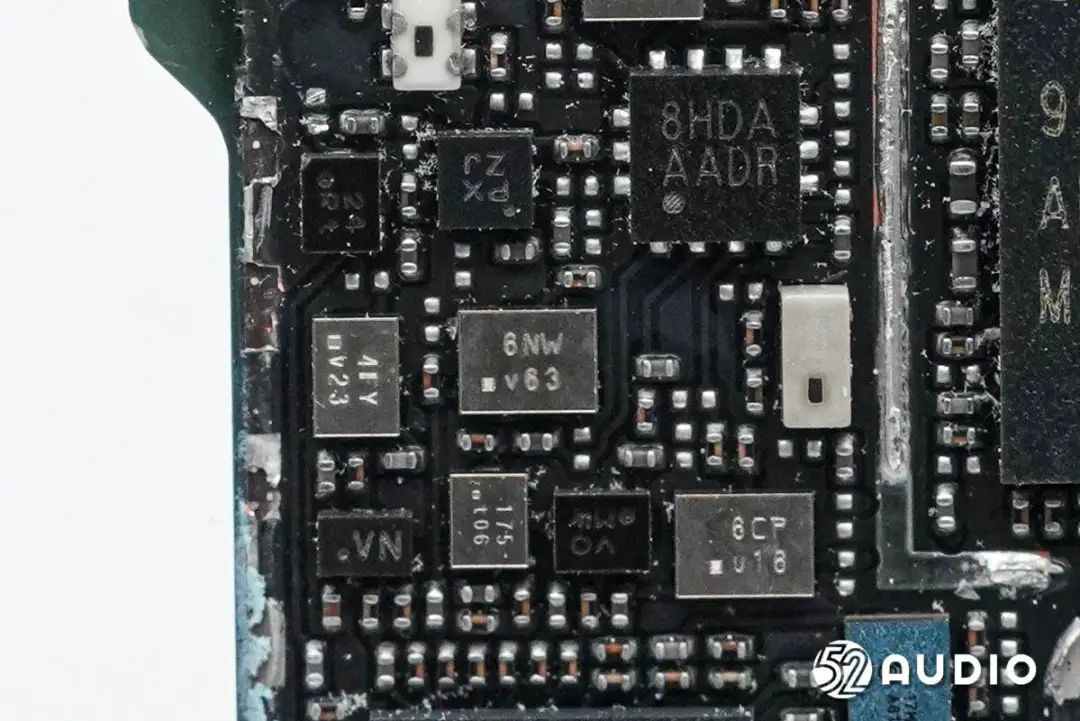

絲印6CP的IC。

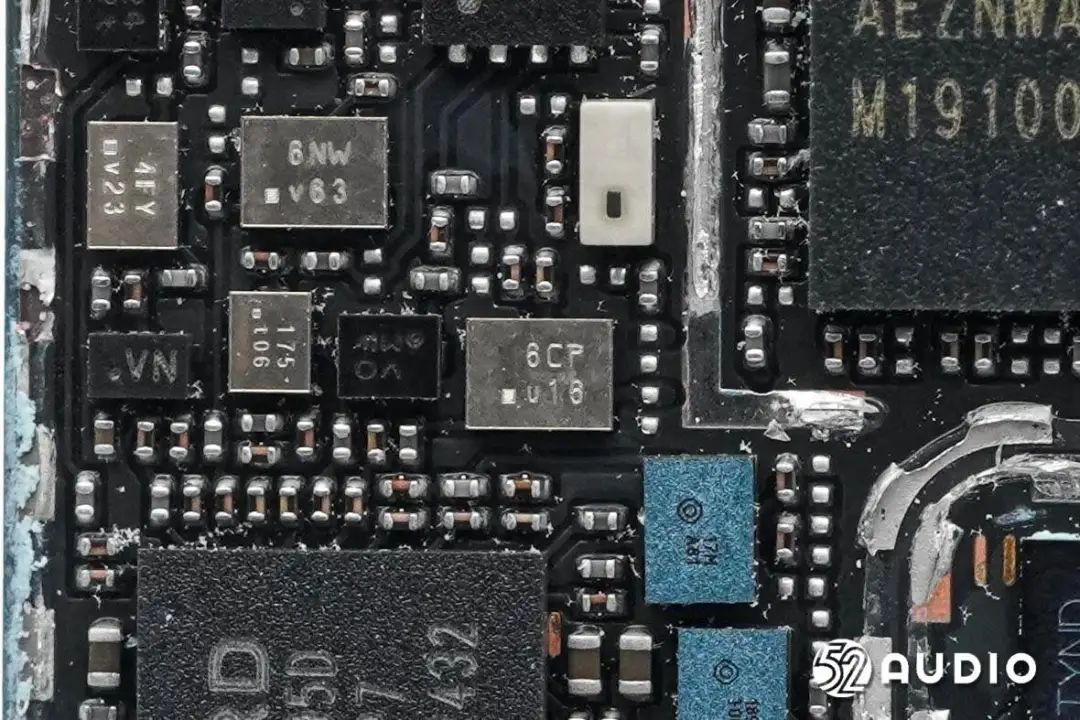

絲印6NW的IC。

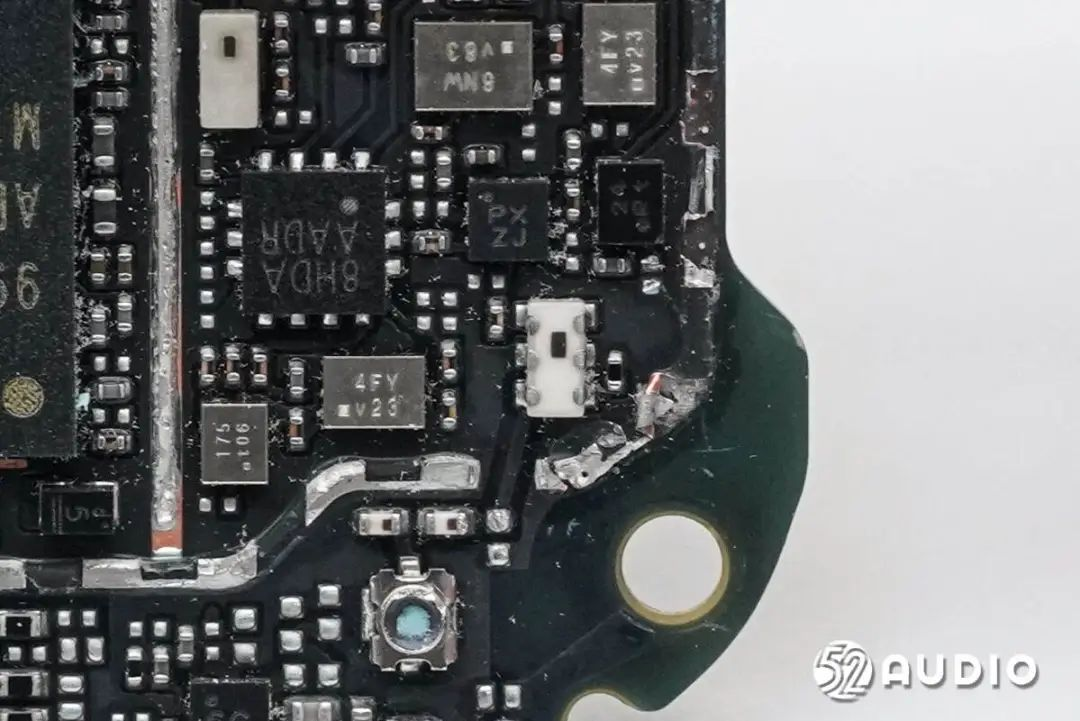

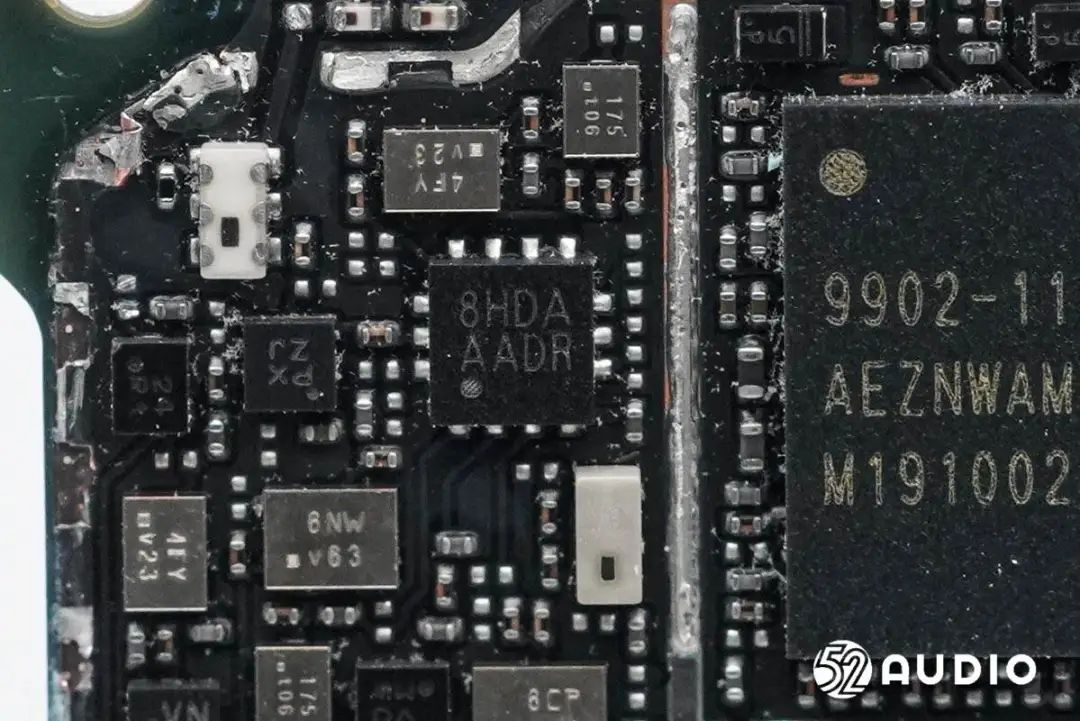

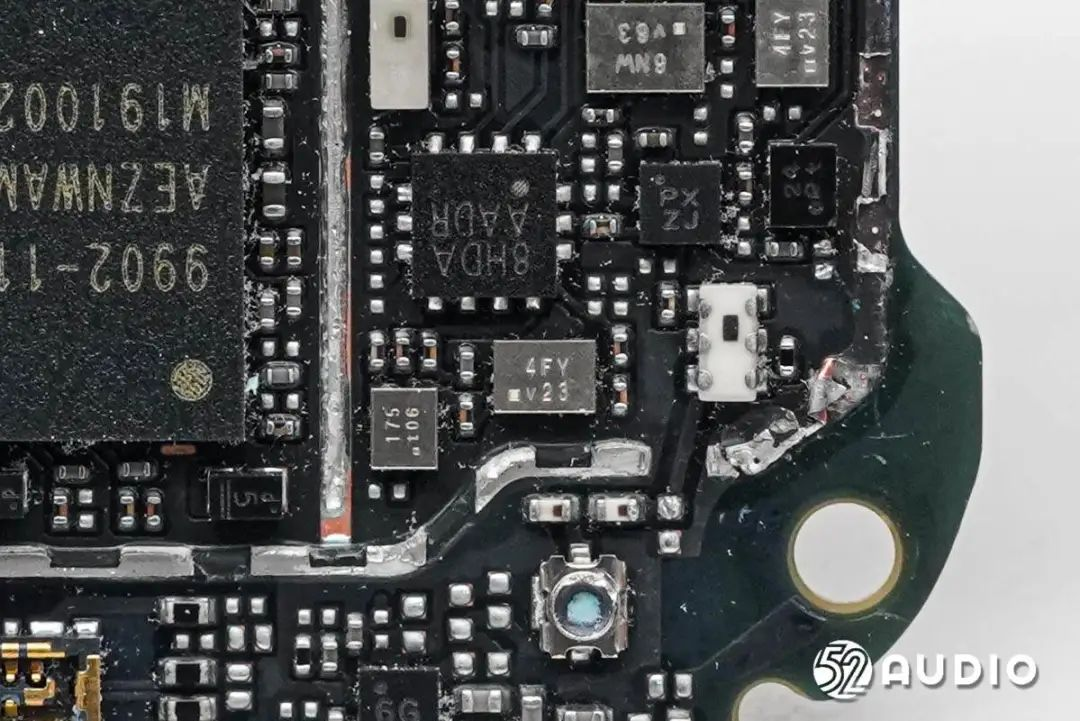

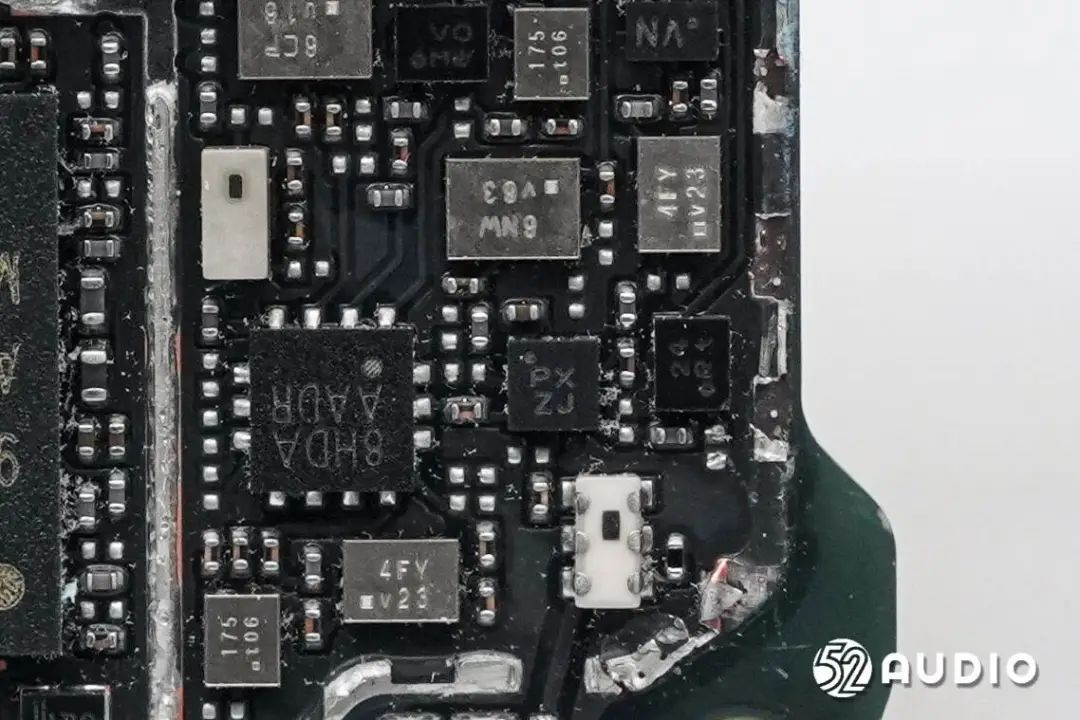

絲印8HDA的IC。

絲印PX ZJ的IC。

LC雙工器特寫，用于隔離發射和接收信號。

絲印4FY的IC。

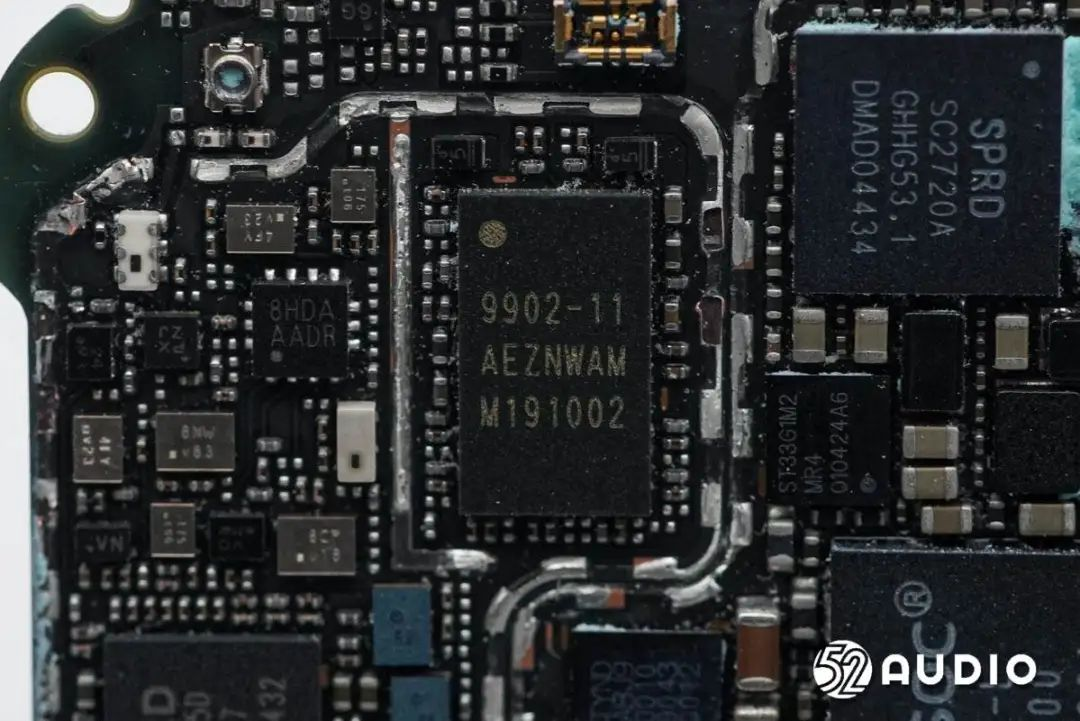

OnMicro昂瑞微OM9902-11射頻前端芯片，是一款Phase 5N多模多頻功率放大模塊（Power Amplifier Module），可用于3G/4G/5G智能手機，在CDMA/WCDMA/TDS-CDMA/LTE/NR等模式下高效運行。該模塊可通過移動行業處理器接口（MIPI）進行完全編程。

PAM由用于低、高和中頻段的3G/4G/5G PA模塊和多功能控制 (MFC) 模塊組成，RF輸入/輸出端口內部匹配50歐姆以減少外部組件數量。CMOS集成電路使用標準MIPI控制來提供內部MFC接口和操作。極低的漏電流可最大限度地延長手機的待機時間。

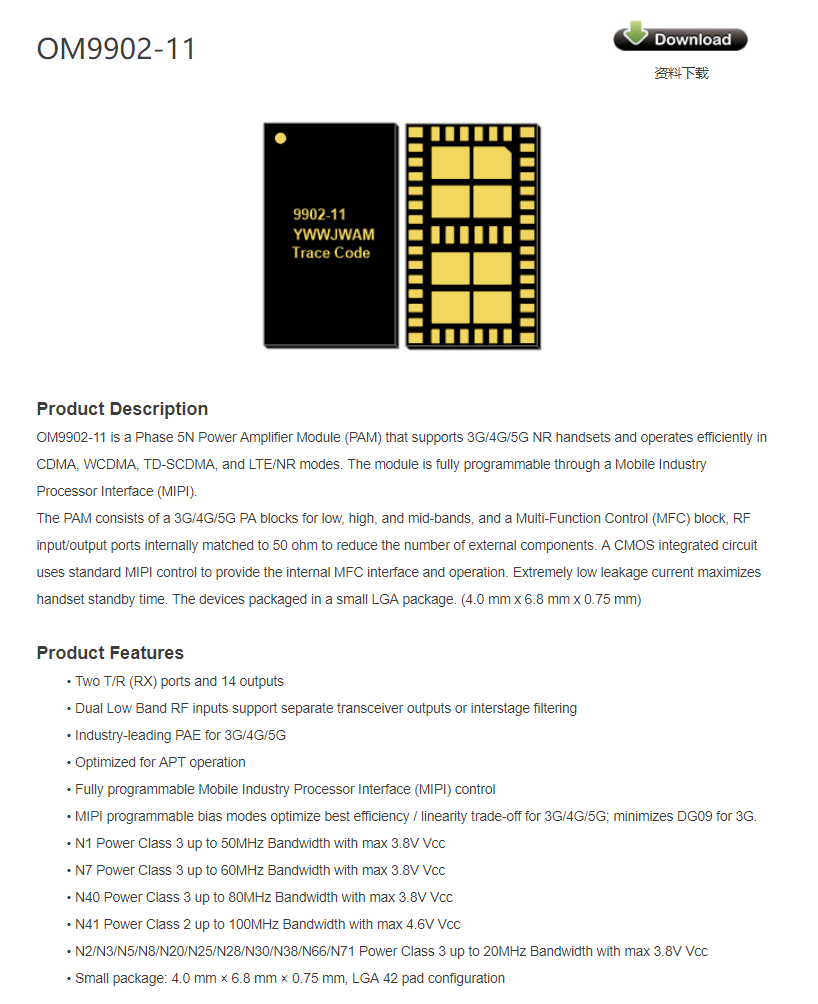

OnMicro昂瑞微OM9902-11詳細資料圖。

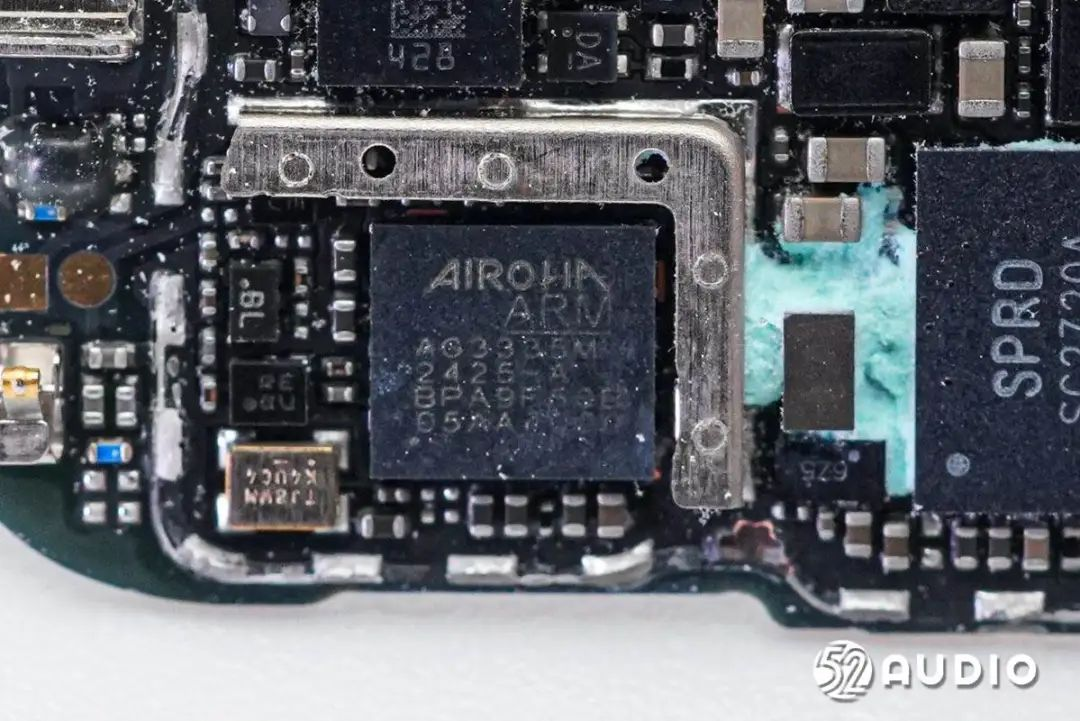

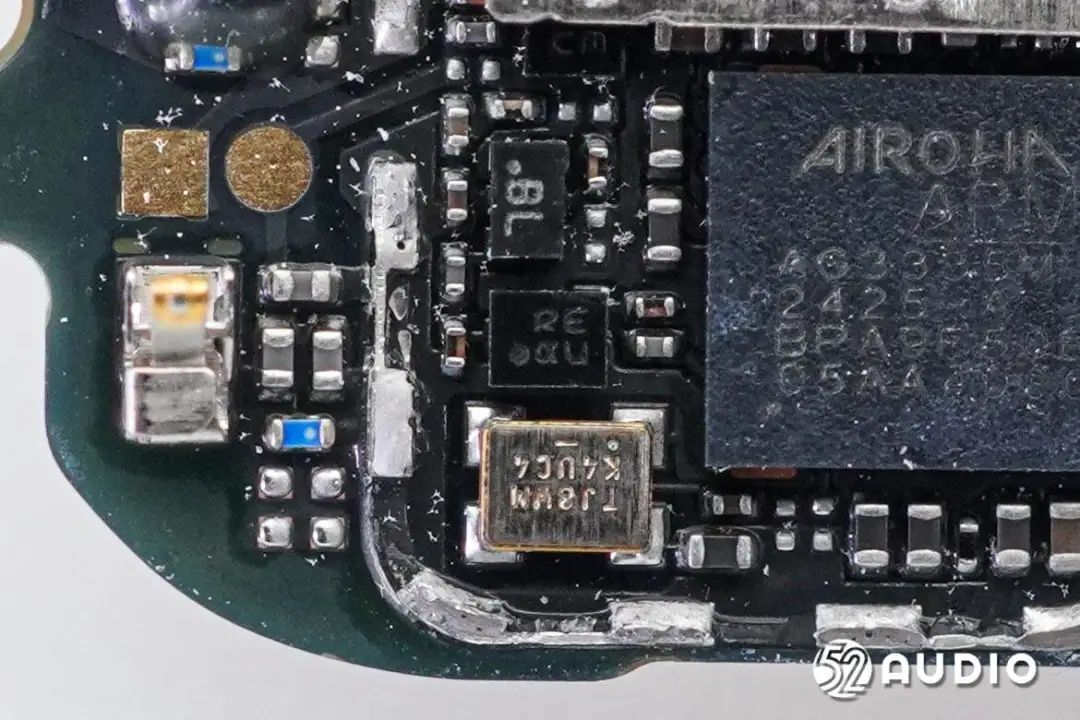

AIROHA達發（絡達）AG3335M雙頻GNSS接收器，用于??獲取位置，計算運動距離，??幫助檢測跑步量。?AG3335M支持GPS、北斗、GLONASS、Galileo、QZSS五大衛星系統同步定位，具有較強的抗干擾能力，能有效提高室外定位精度與穩定性從而改善運動和里程數據的準確度，使健身數據更加精確。AG3335M采用先進的12nm制程工藝，能夠在增強使用體驗的同時大幅降低功耗，增加手表待機時間。

絲印RE的IC。

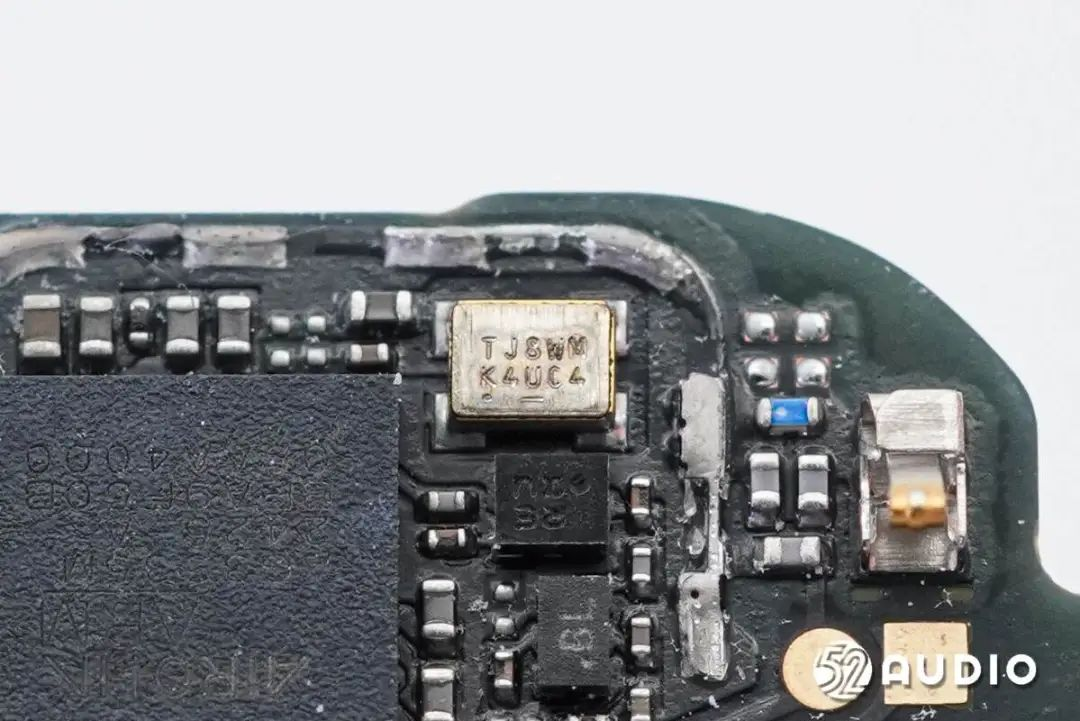

為定位芯片提供時鐘的晶振特寫。

ST意法半導體LSM6DSOWTR傳感器，一款支持狀態機的6軸傳感器，提供更豐富的交互設計補充，內置狀態機支持抬腕亮屏，運動數據追蹤。

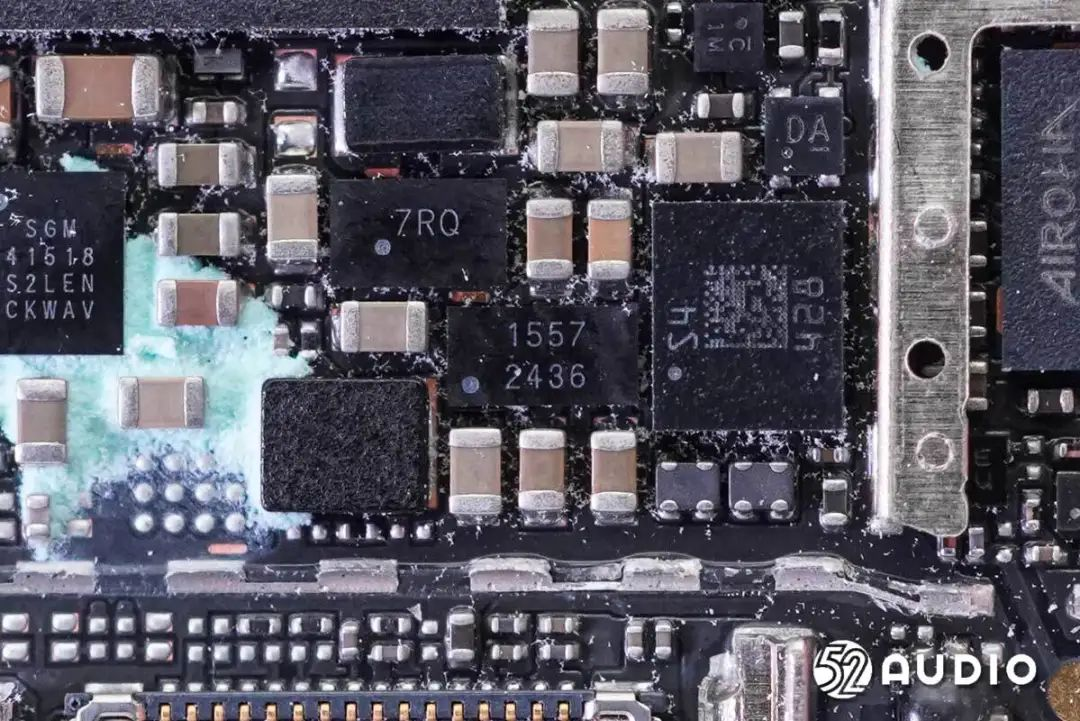

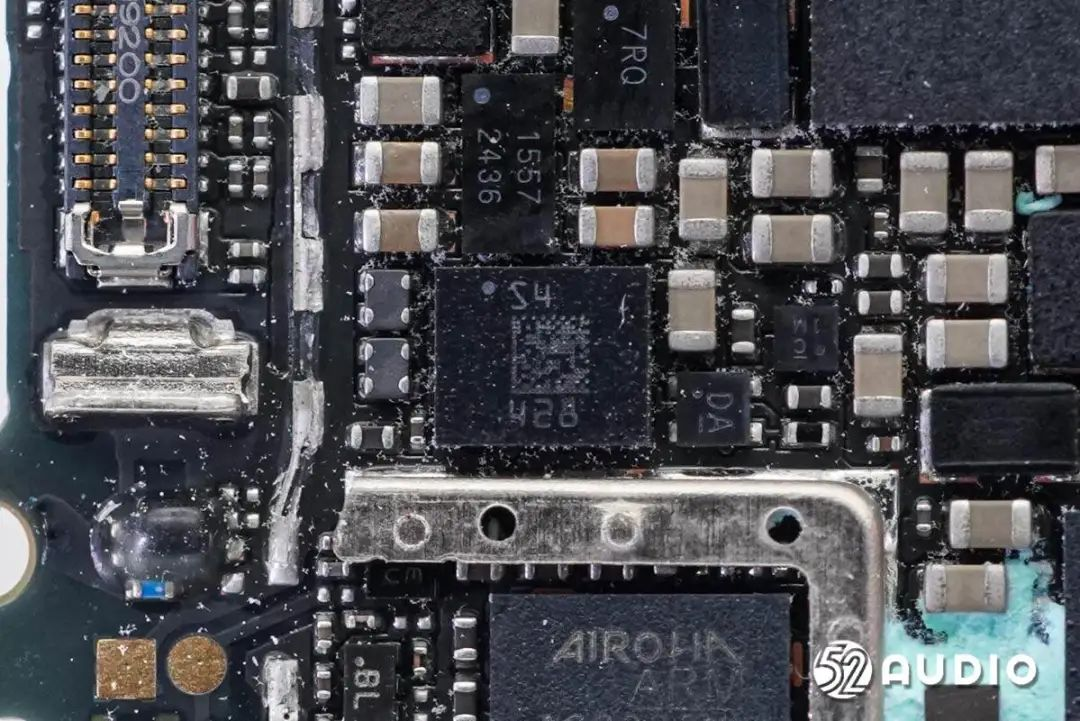

絲印1557的IC。

絲印7RQ的IC。

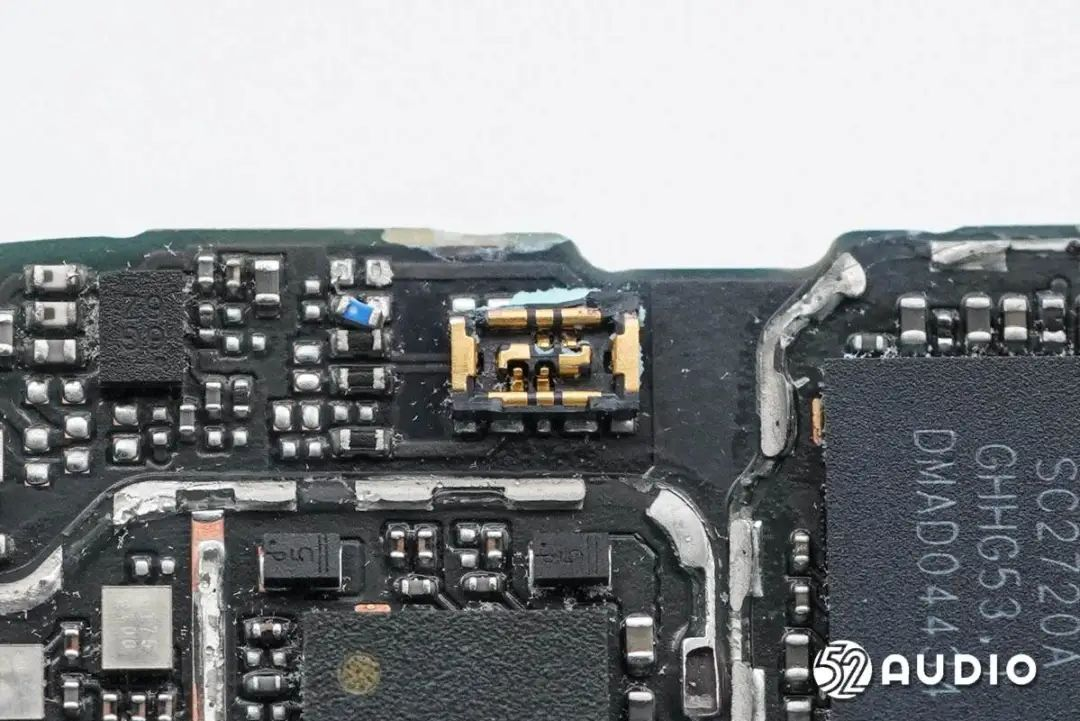

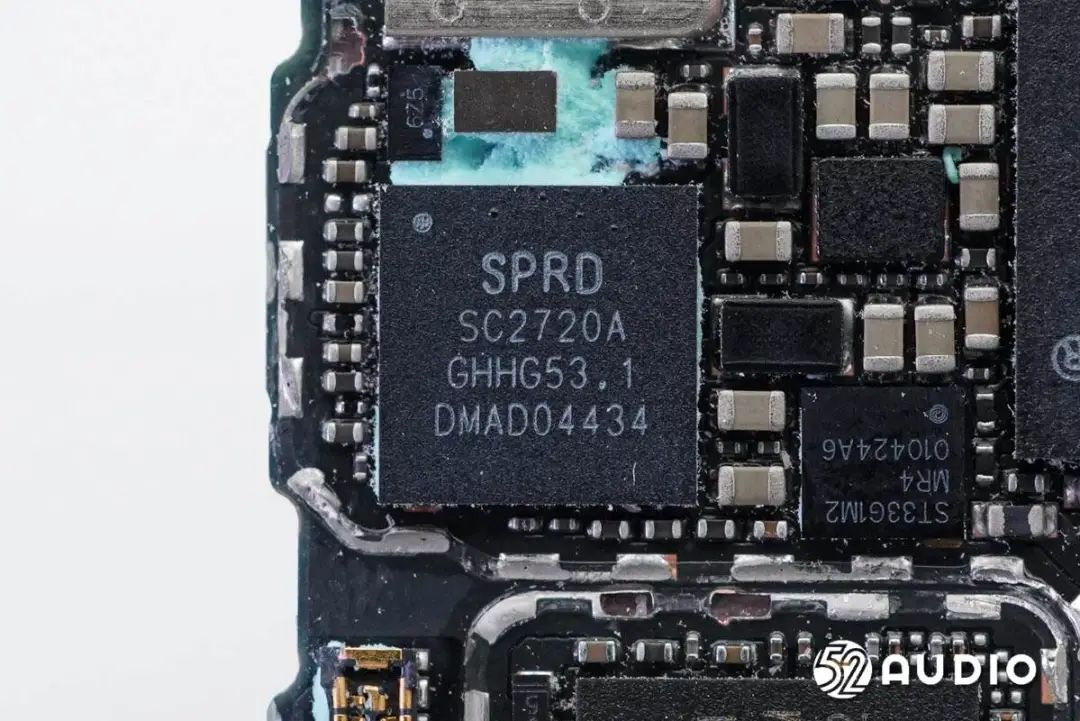

UNISOC紫光展銳SC2720A PMIC芯片。

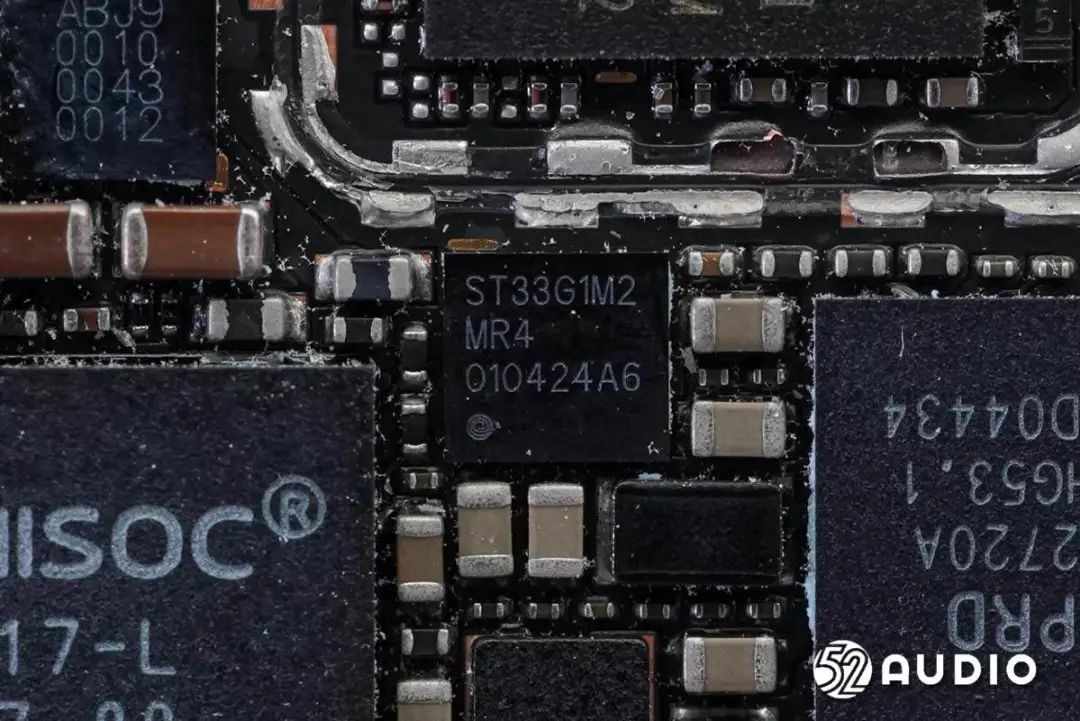

ST意法半導體ST33G1M2微控制器。

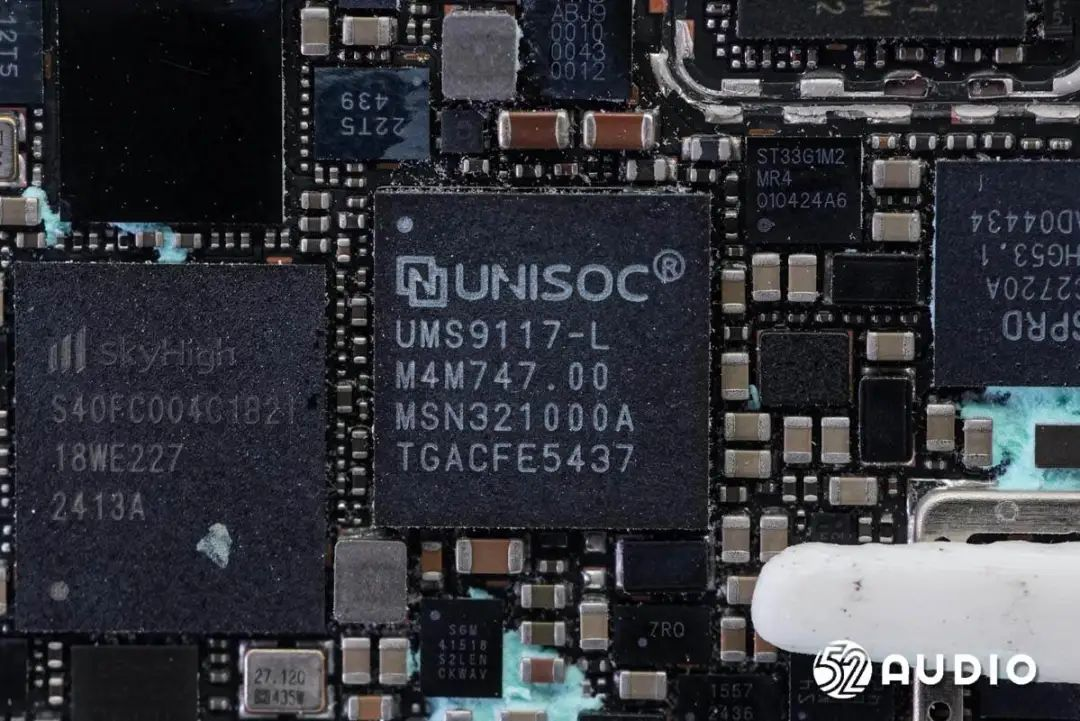

絲印“UMS9117-L”的UNISOC紫光展銳W117強續航RTOS蜂窩手表平臺，采用22nm工藝，具有高集成、小尺寸、低功耗等優點，支持輕量級RTOS系統。設計架構方面，展銳W117采用AP+CP的芯片，支持4G全網通、Cat.4和Cat.1、VoLTE高清語音通話，可實現在線支付、在線音樂、語音助手等豐富功能，為移動設備提供高性價比、低功耗、高性能的解決方案。

智研所了解到，展銳憑借多年積累的芯片設計經驗，將All in one高集成芯片方案移植到MCU+W117組合方案上。在蜂窩通話、尋呼監測、小區切換及數據業務等方面進行優化，保證了通話質量，提升了接通率及網絡數據速率，此外當終端產品需要更強的本地算力時，W117的硬件特性還可作為強勁的協同處理器，與MCU實現完美配合。

續航能力方面，W117憑借自主研發的UCVS系列全場景功耗優化策略，實現了更加靈活的功耗控制機制策略。從芯片設計、篩選到4G全網通的Modem側，采用低功耗優化策略和遠程RRC(Radio Resource Control)智能控制技術，動態調節modem功耗，讓貓不再發燒，為手表提供7~14天的續航時間。

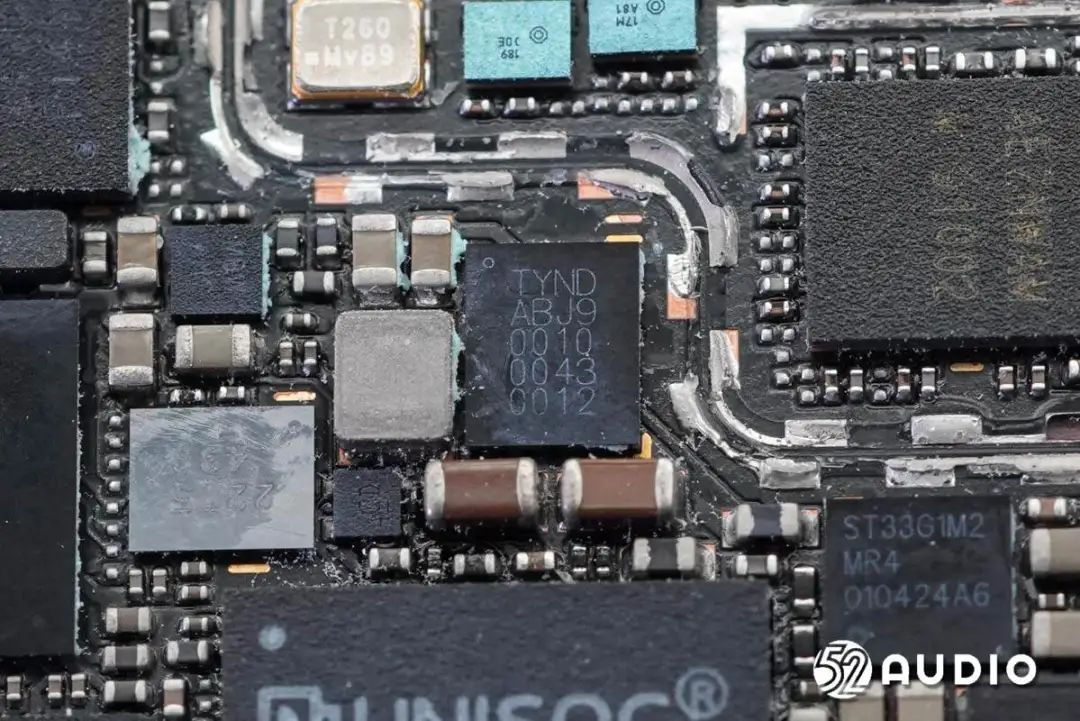

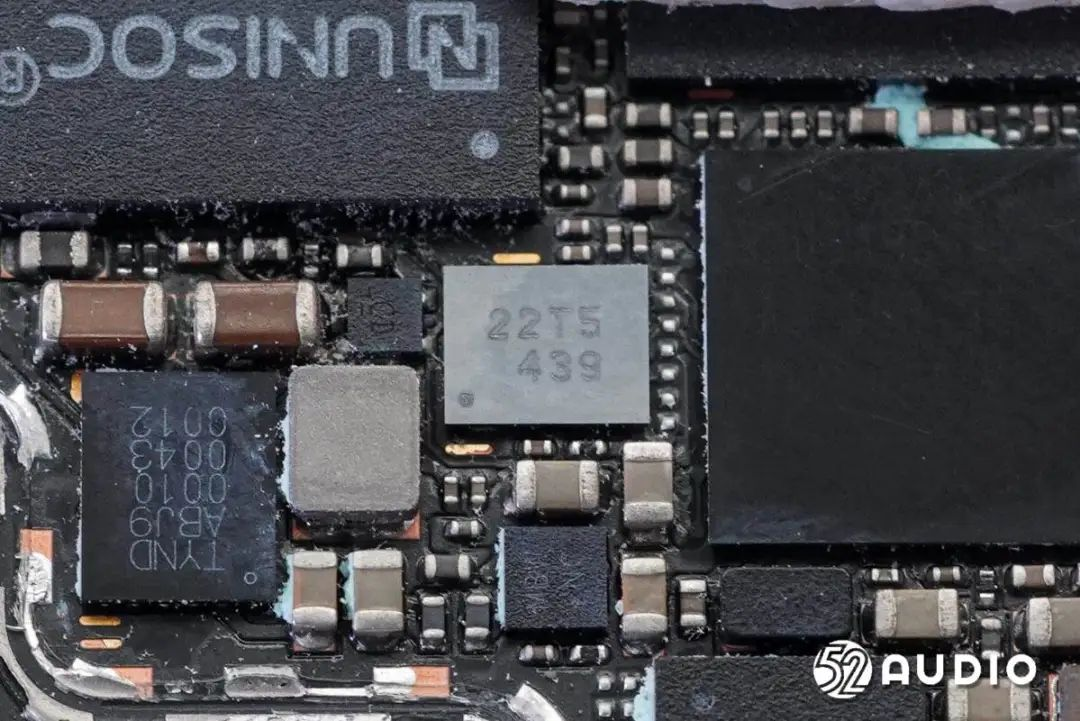

絲印TYND ABJ9的IC。

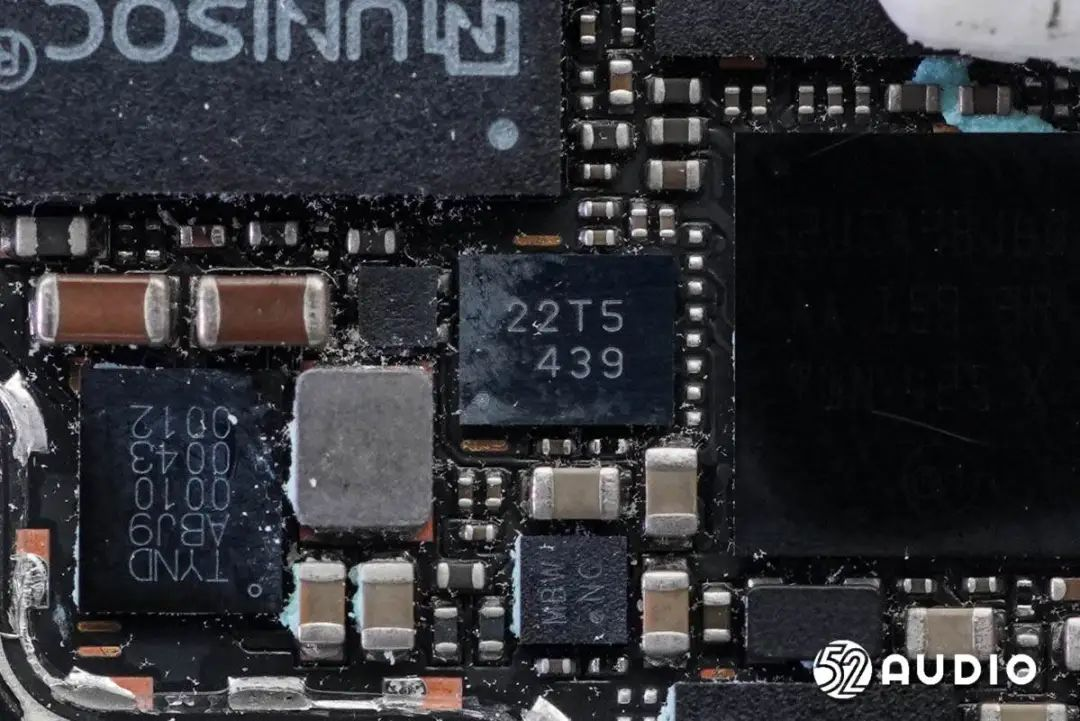

絲印22T5的IC。

絲印MBW的IC。

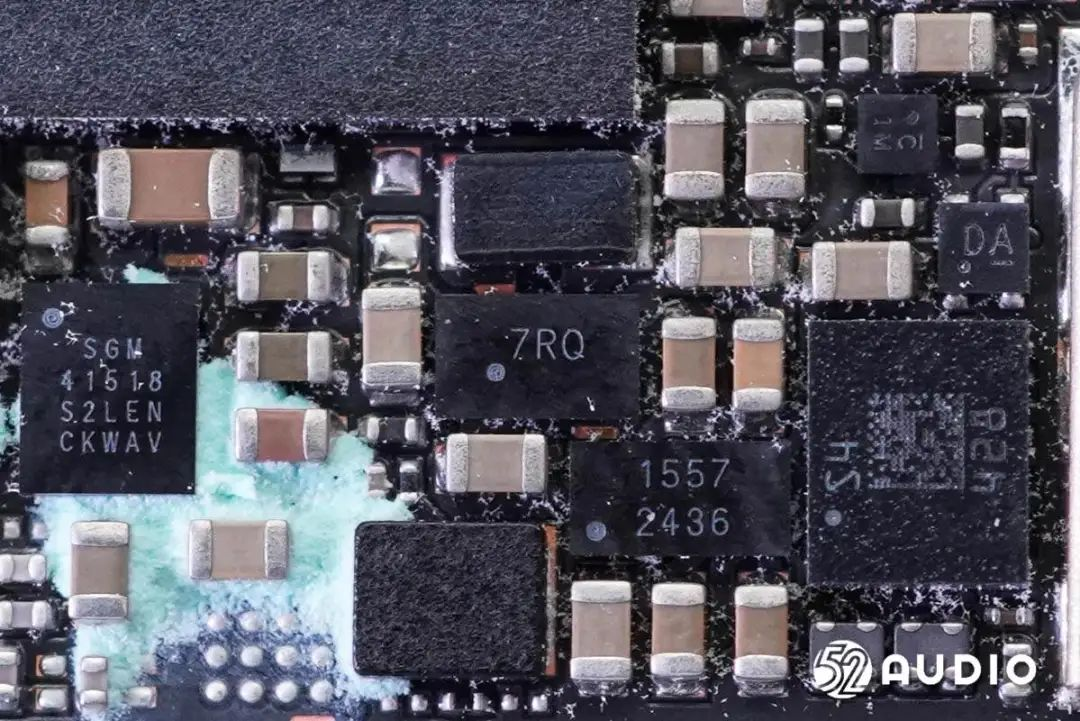

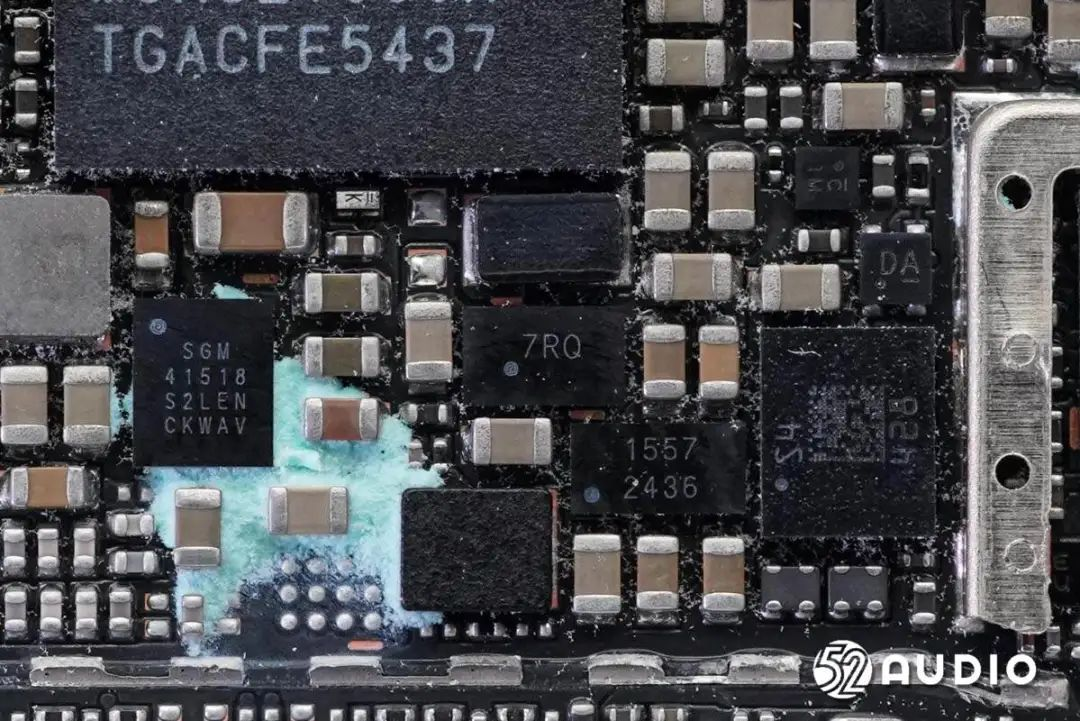

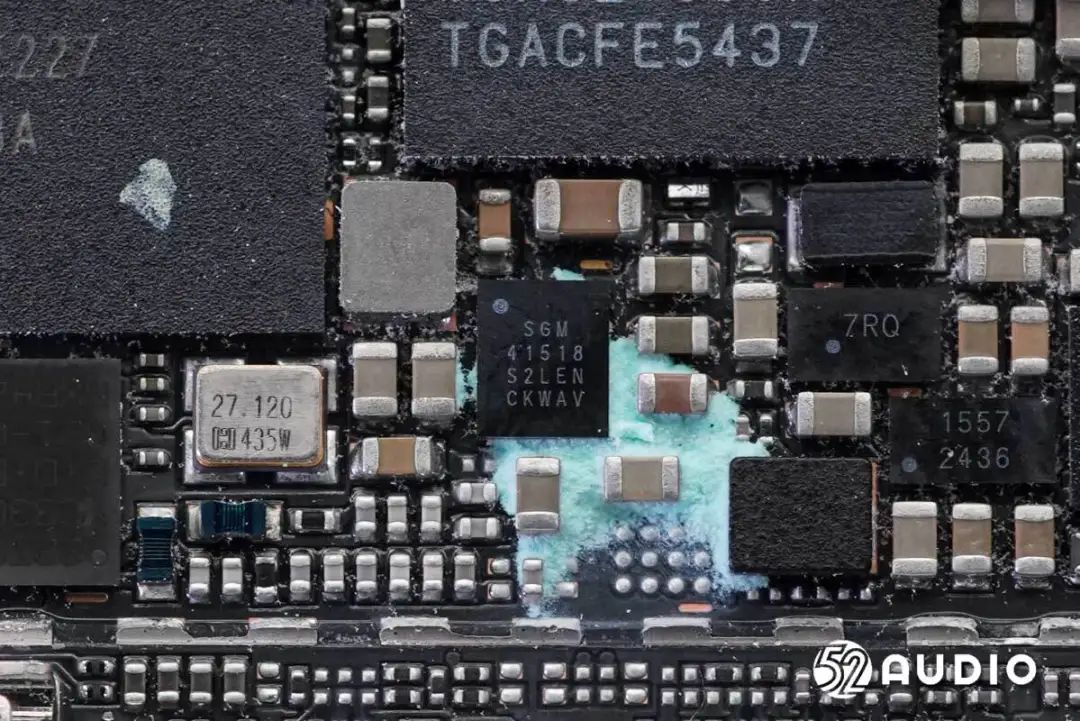

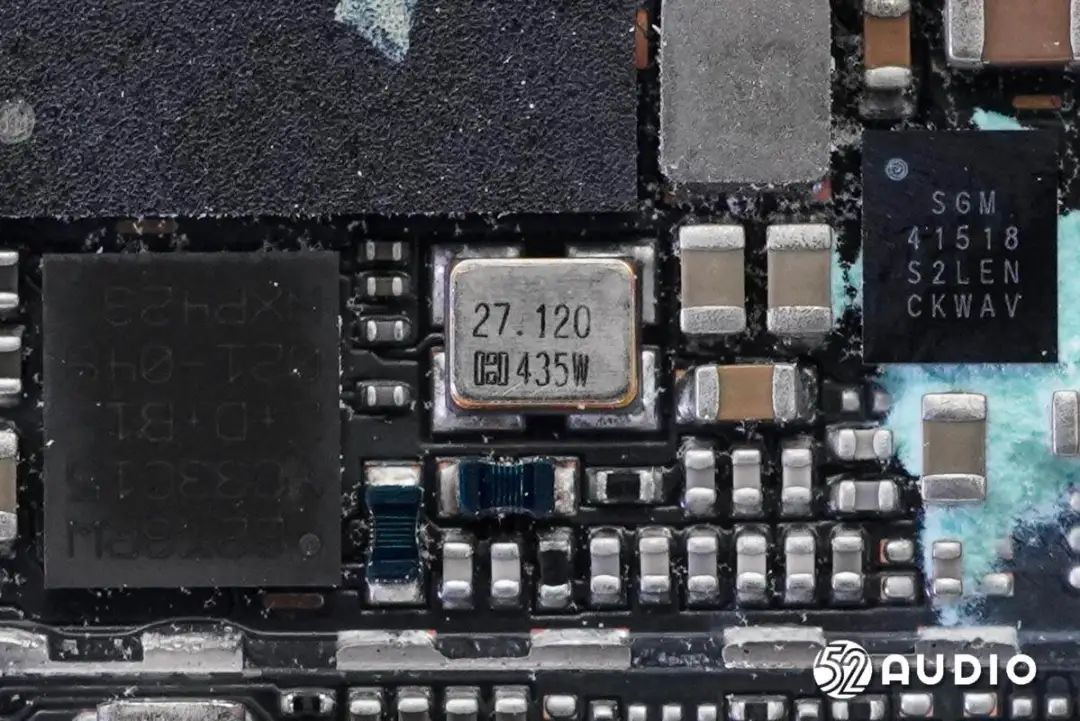

SGMICRO圣邦微SGM41518是一款電池充電器和系統電源路徑管理器件，具有集成轉換器和電源開關，適用于單節鋰離子或鋰聚合物電池。SGM41518集成的1.26A器件能夠快速充電，并支持寬輸入電壓范圍，適合可穿戴設備和耳機應用；I2C編程使其成為非常靈活的供電和充電器設計解決方案。

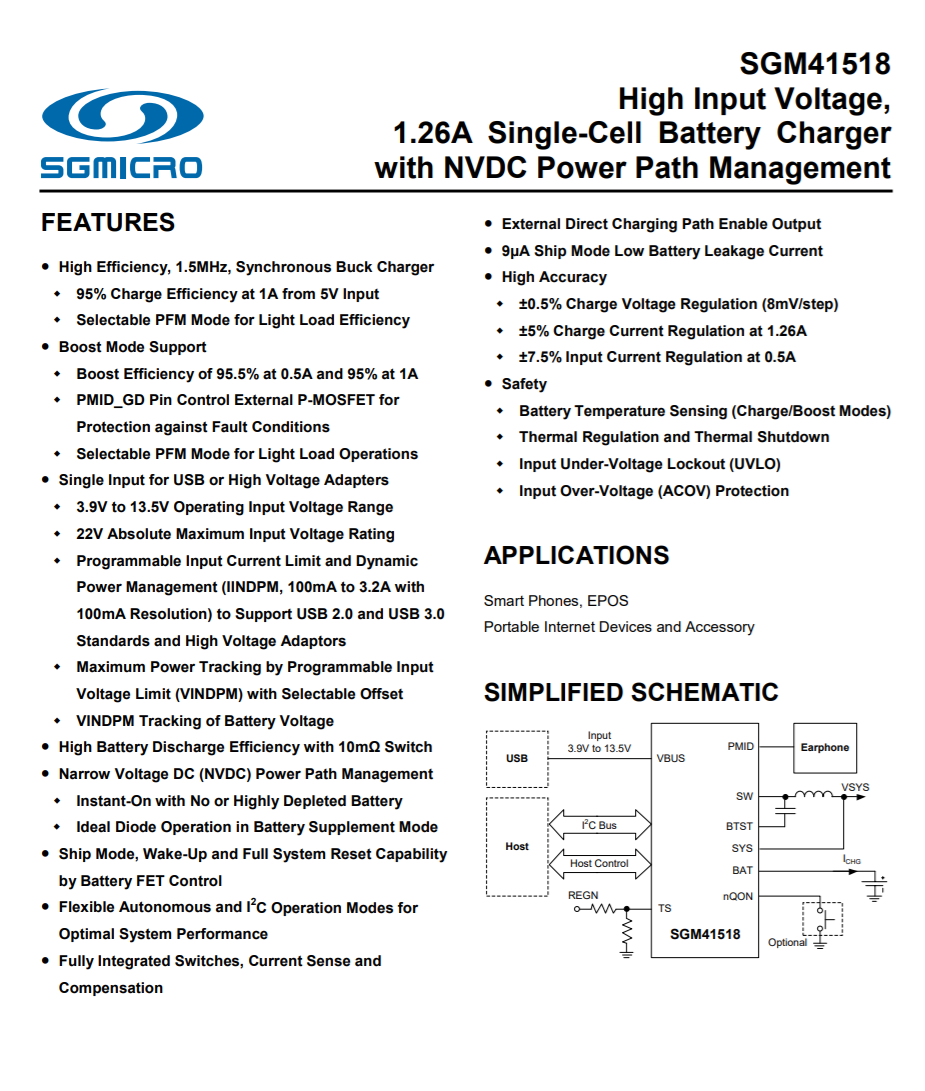

SGMICRO圣邦微SGM41518詳細資料圖。

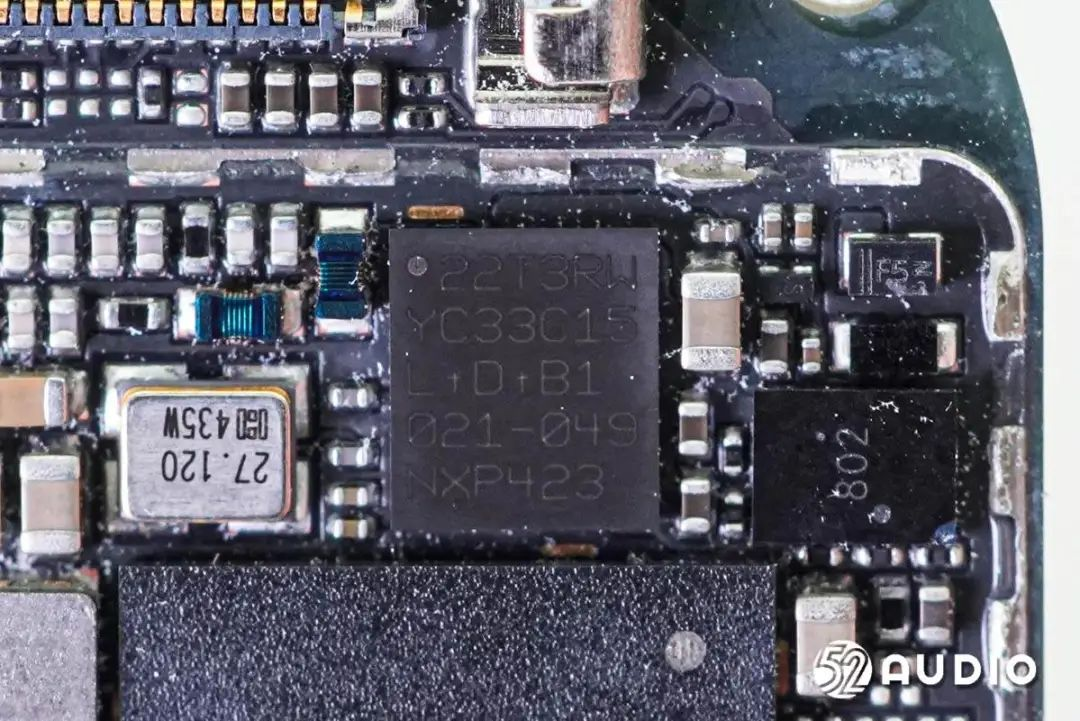

絲印“22T3RW”的NXP恩智浦NFC芯片。

為NFC芯片提供時鐘的晶振。

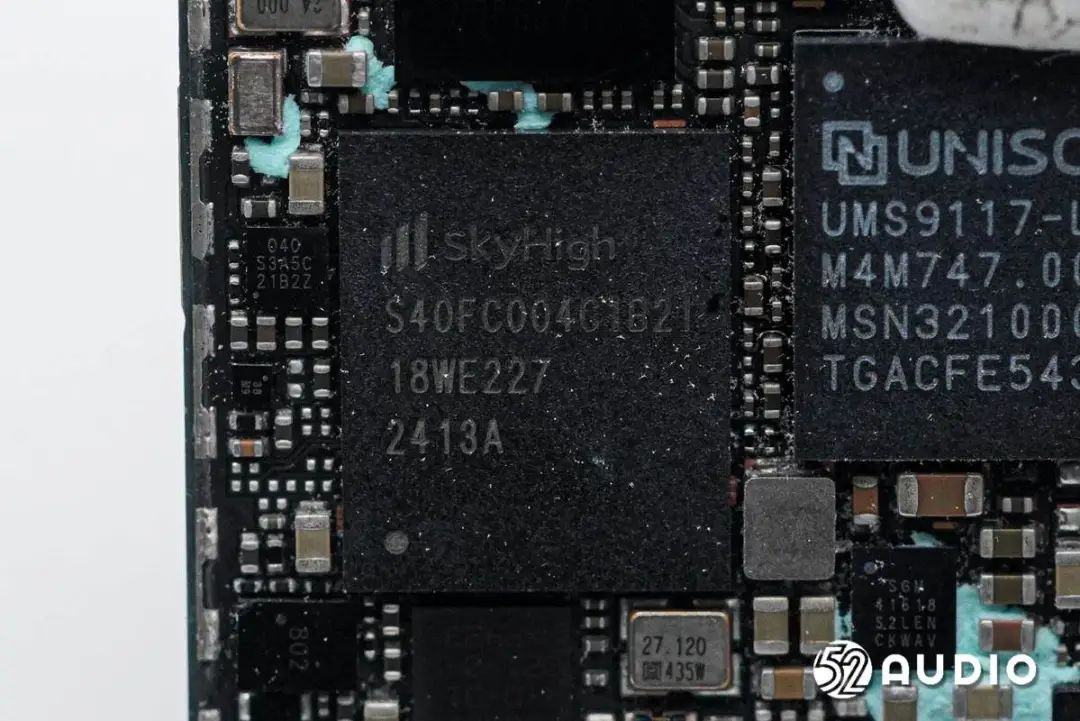

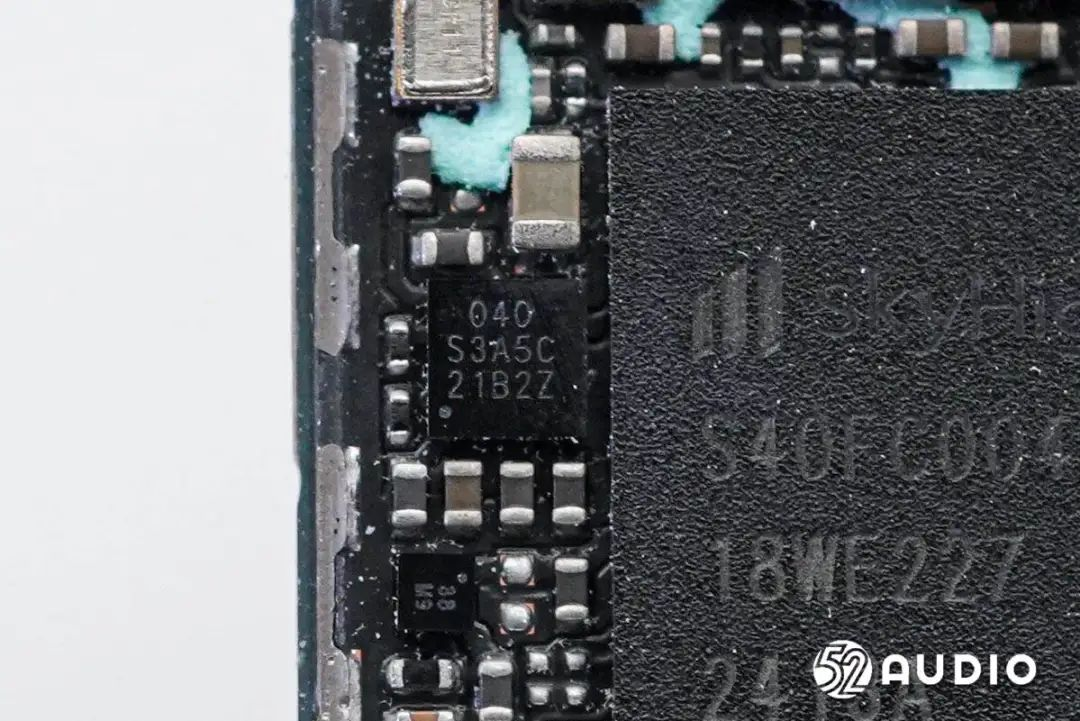

SkyHigh天海存儲S40FC004 4GB eMMC5.1閃存，包括一個閃存控制器和一個標準MLC NAND閃存，與JEDEC JESD84-B51兼容，并與以前的e.MMC規范向后兼容。

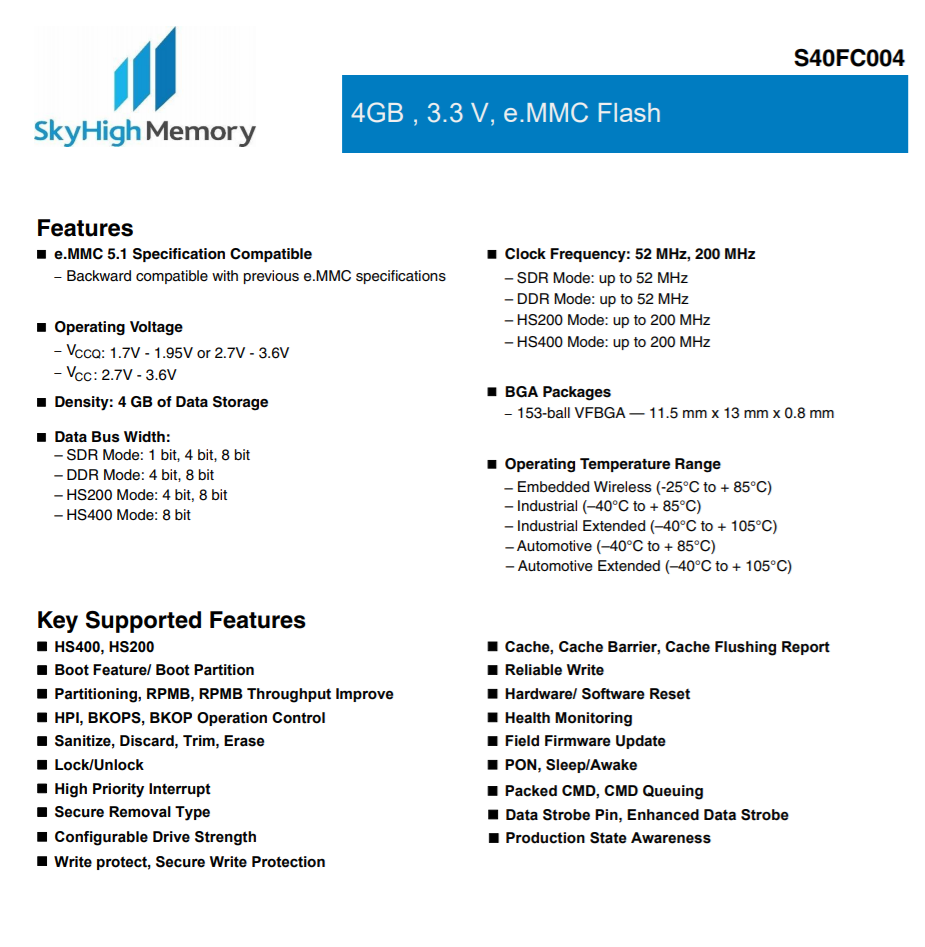

SkyHigh天海存儲S40FC004詳細資料圖。

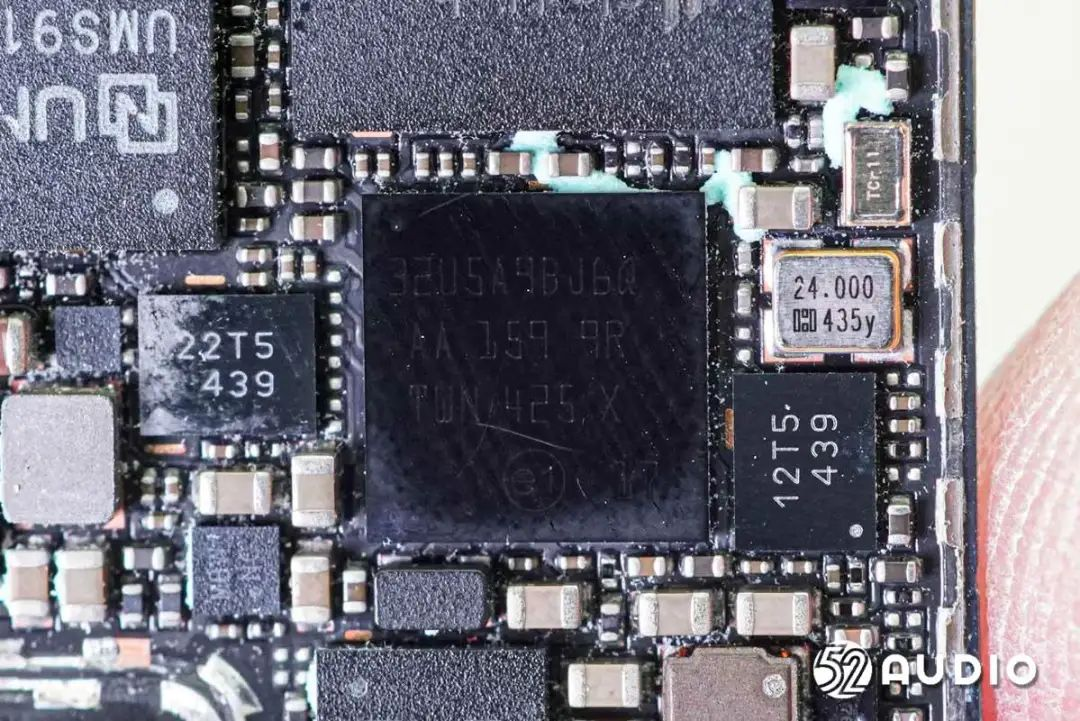

ST意法半導體STM32U5A9BJ6Q超低功耗MCU。STM32U5系列基于高性能Arm Cortex-M33 32位RISC內核，工作頻率高達160MHz，內核具有單精度FPU（浮點單元），支持所有Arm單精度數據處理指令和所有數據類型；內核還實現了全套 DSP（數字信號處理）指令和增強應用程序安全性的 MPU（內存保護單元）；具有4 MB Flash存儲器。

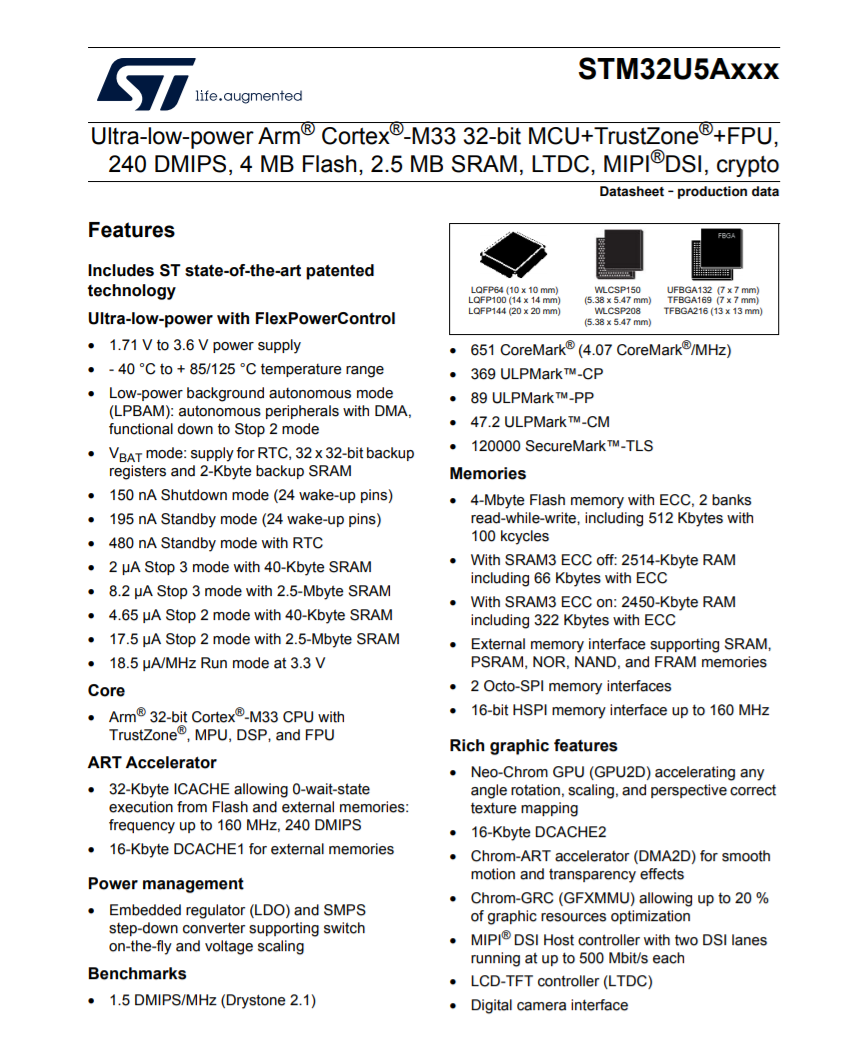

ST意法半導體STM32U5Axxx系列詳細資料圖。

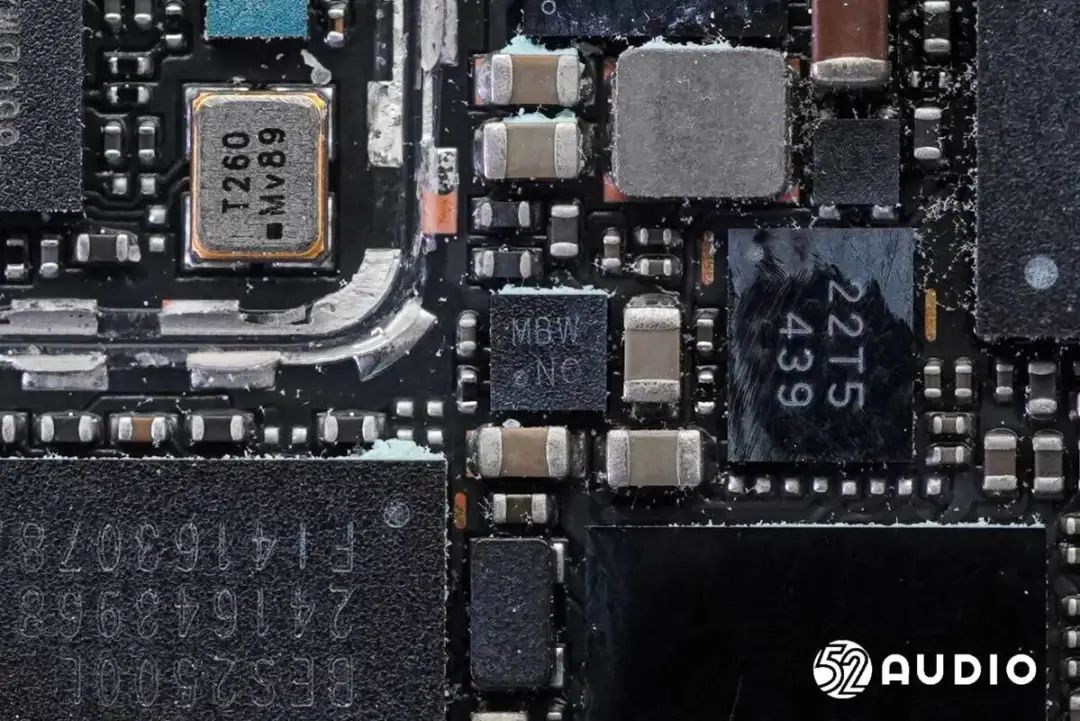

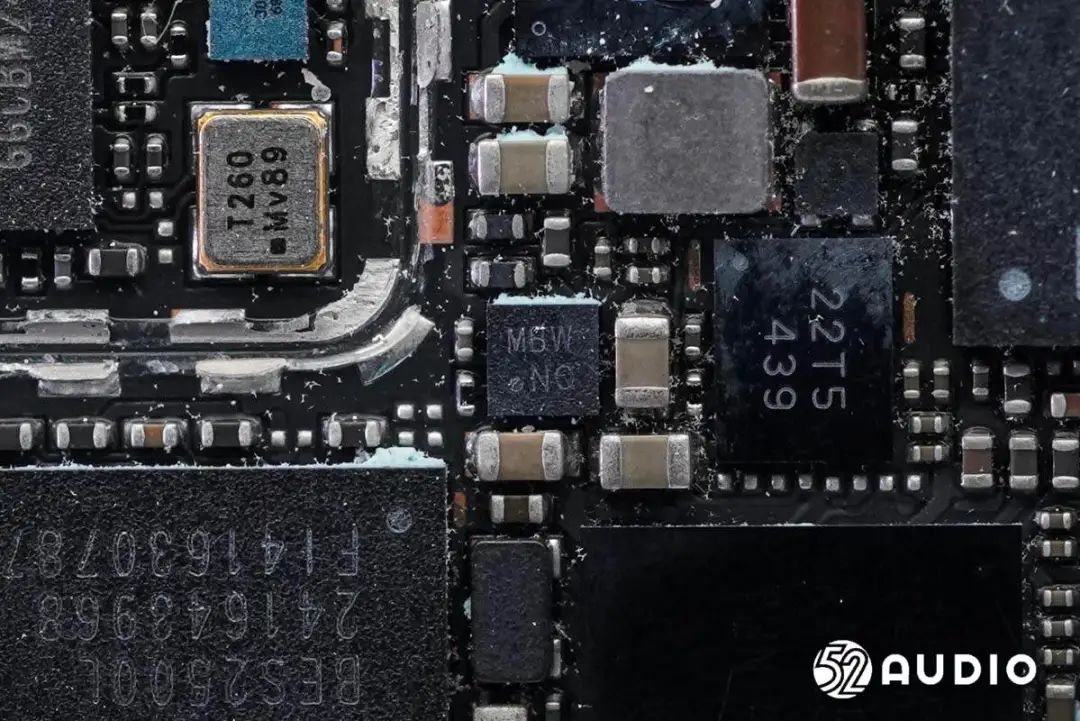

絲印22T5的IC。

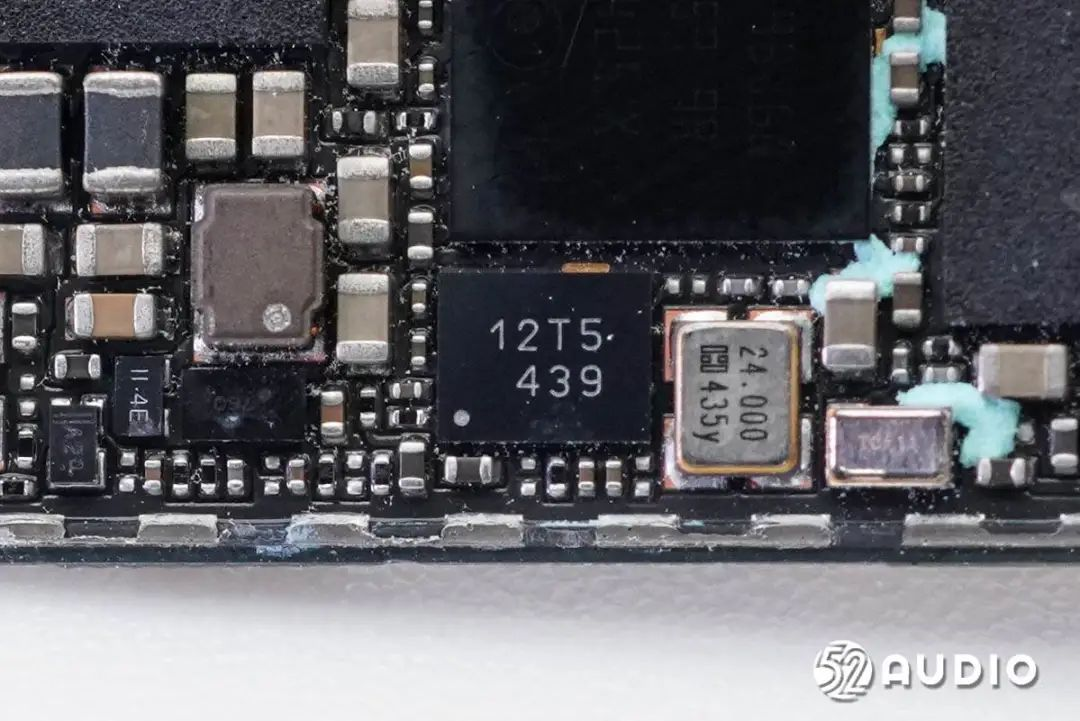

絲印12T5的IC。

絲印MBW的IC。

絲印802的IC。

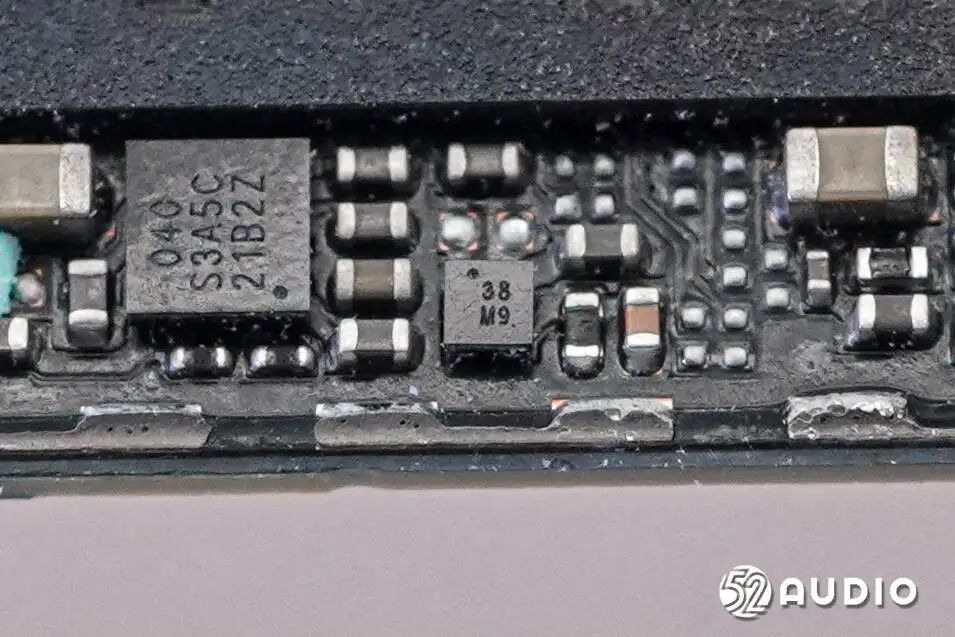

絲印04D的IC。

絲印38 M9的IC。

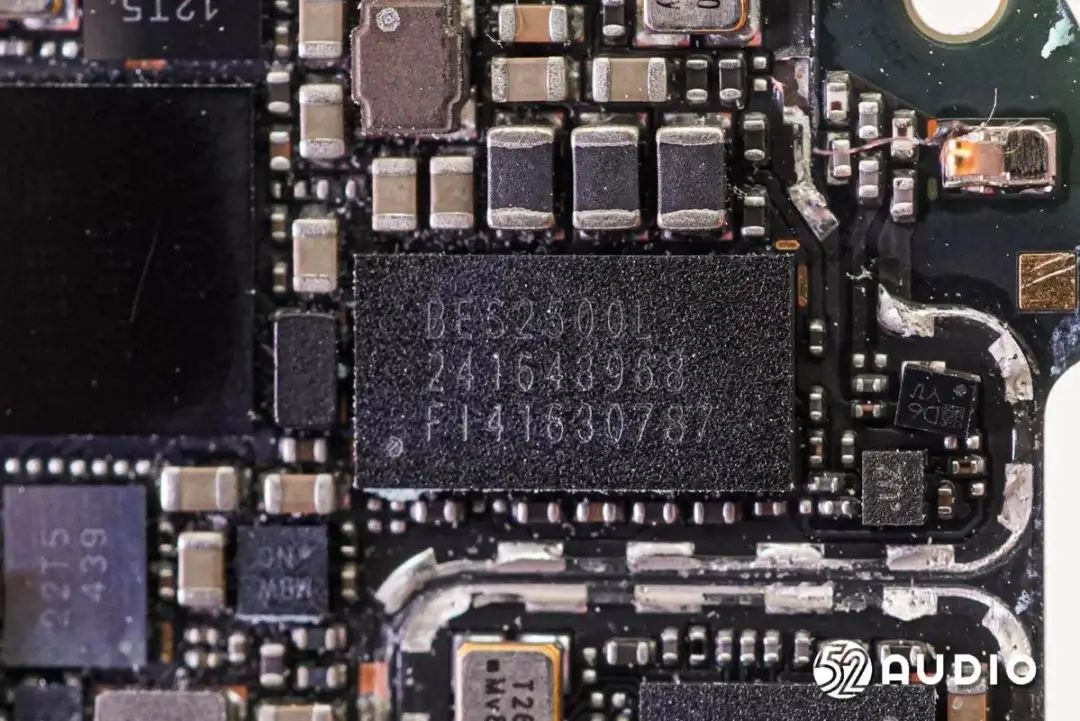

BES恒玄BES2500L智能手表SoC，集存儲、音頻、連接為一體，可支持BLE數據傳輸、藍牙通話和音樂播放功能。

絲印7RQ的IC。

絲印1557的IC。

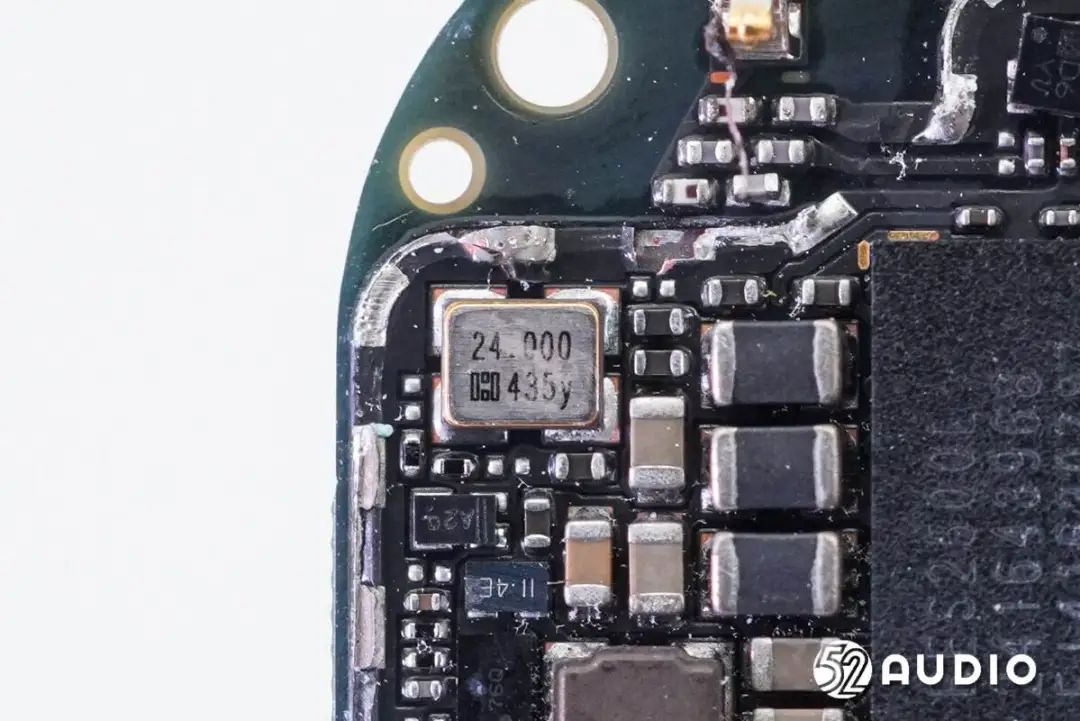

24.000MHz的晶振特寫。

連接功能按鍵和振動馬達的金屬?gòu)椘貙憽?/p>

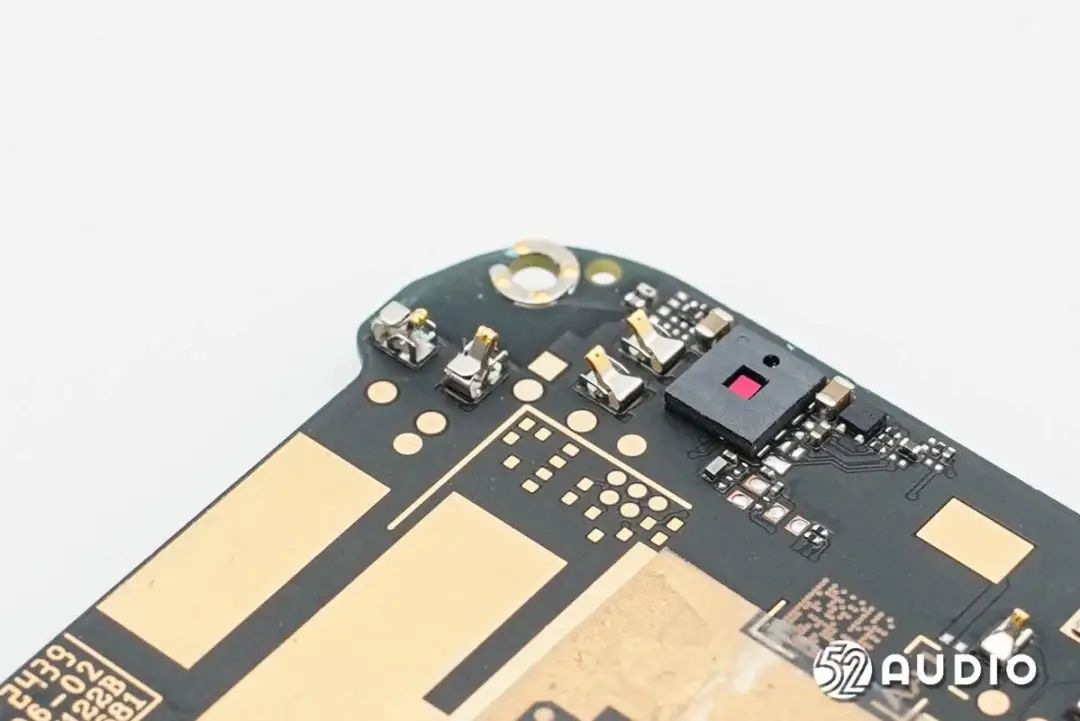

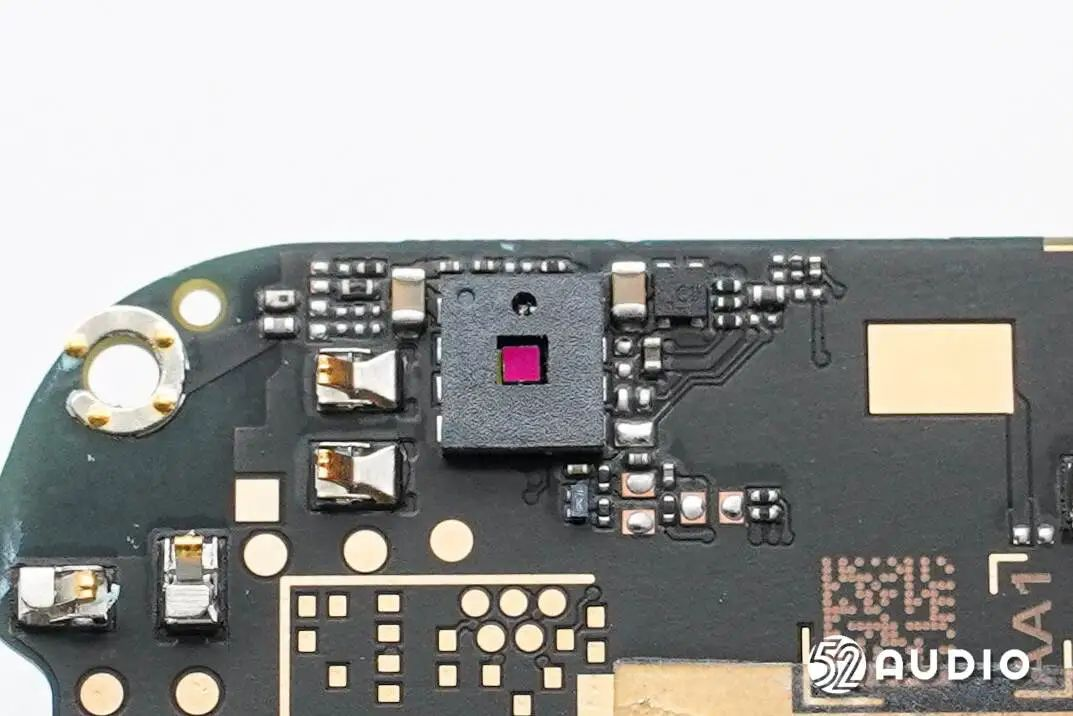

用于檢測表冠轉動的傳感器特寫。

連接揚聲器的金屬?gòu)椘貙憽?/p>

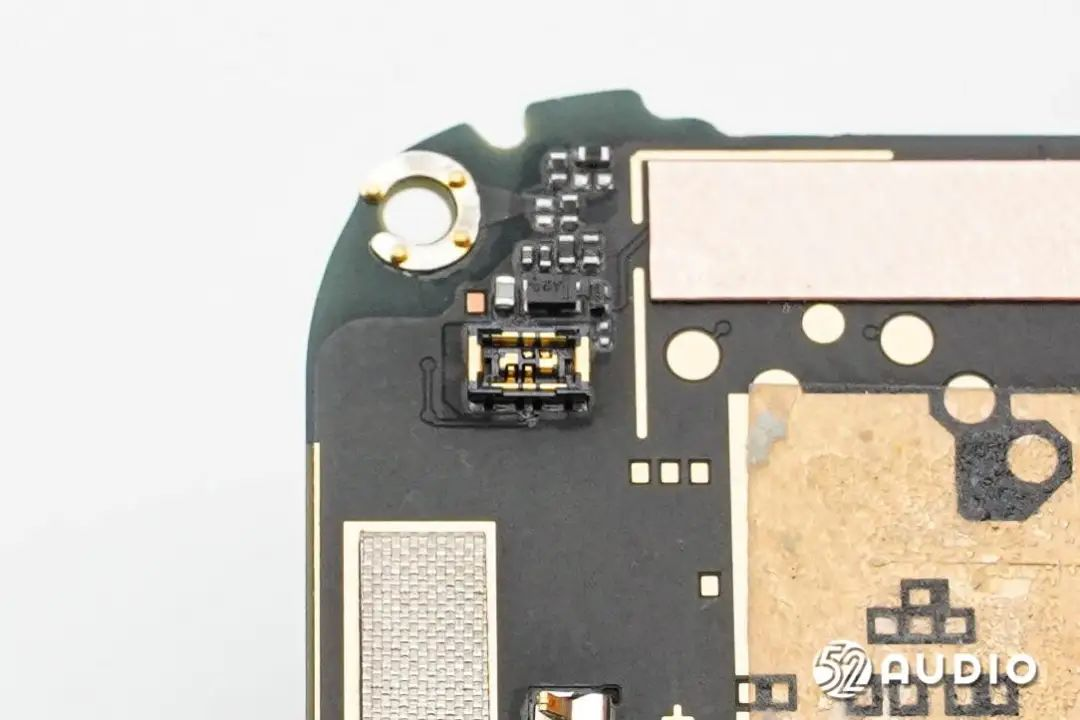

連接電池排線的BTB連接器母座特寫。

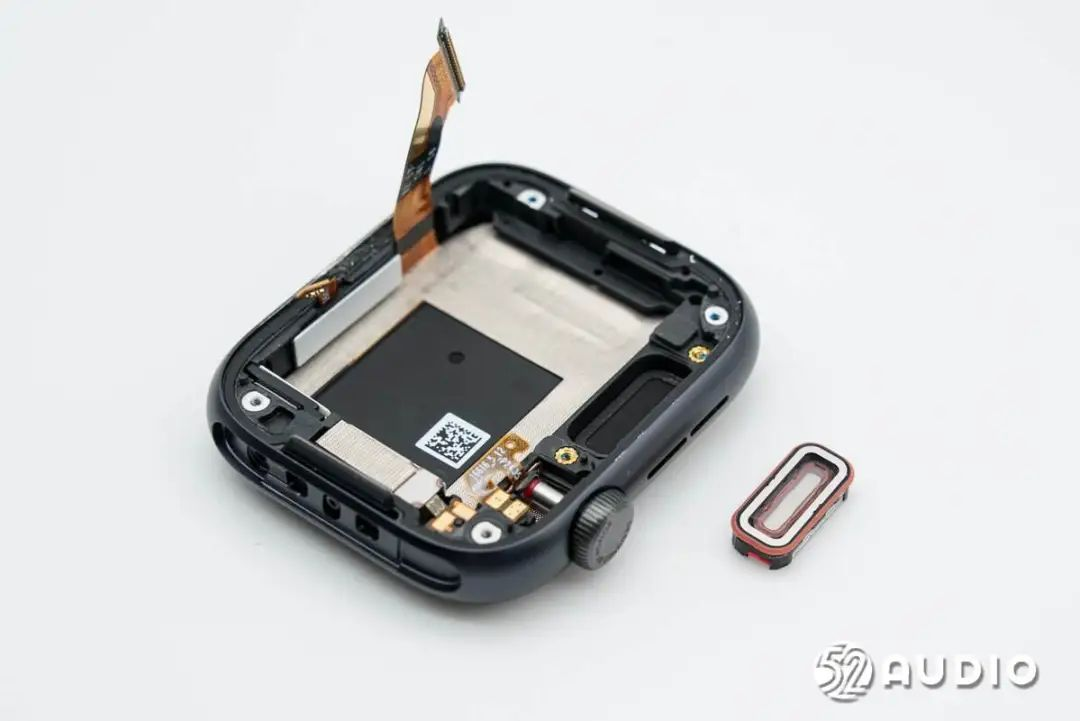

取出揚聲器。

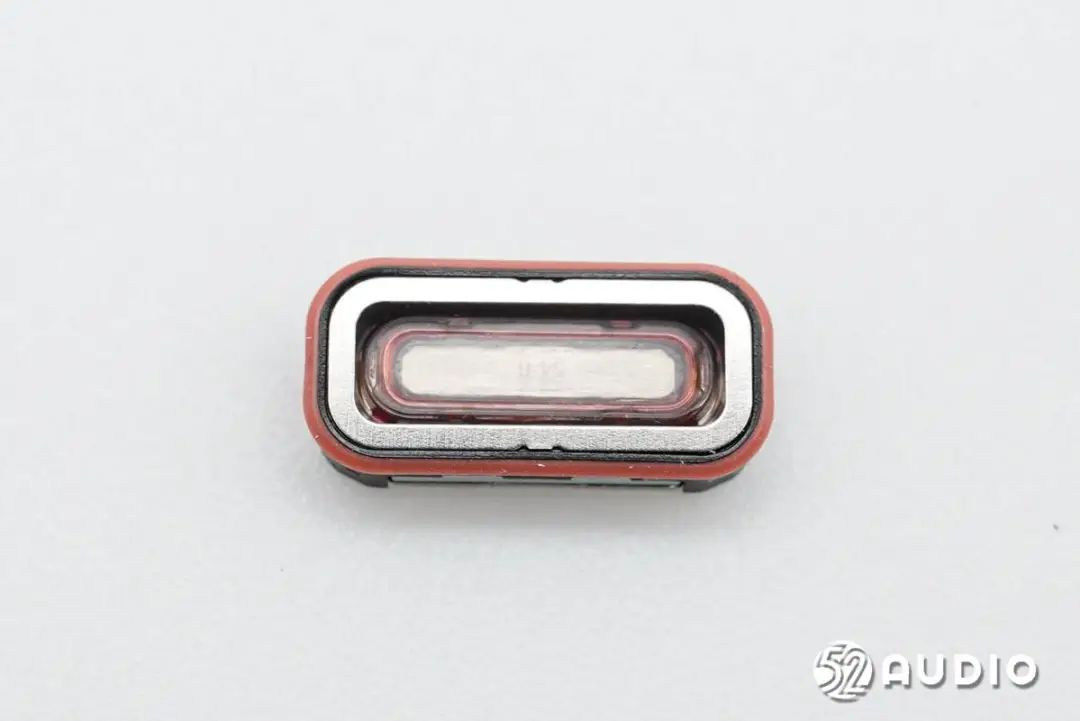

手表揚聲器正面特寫，邊緣設置橡膠圈密封防水。

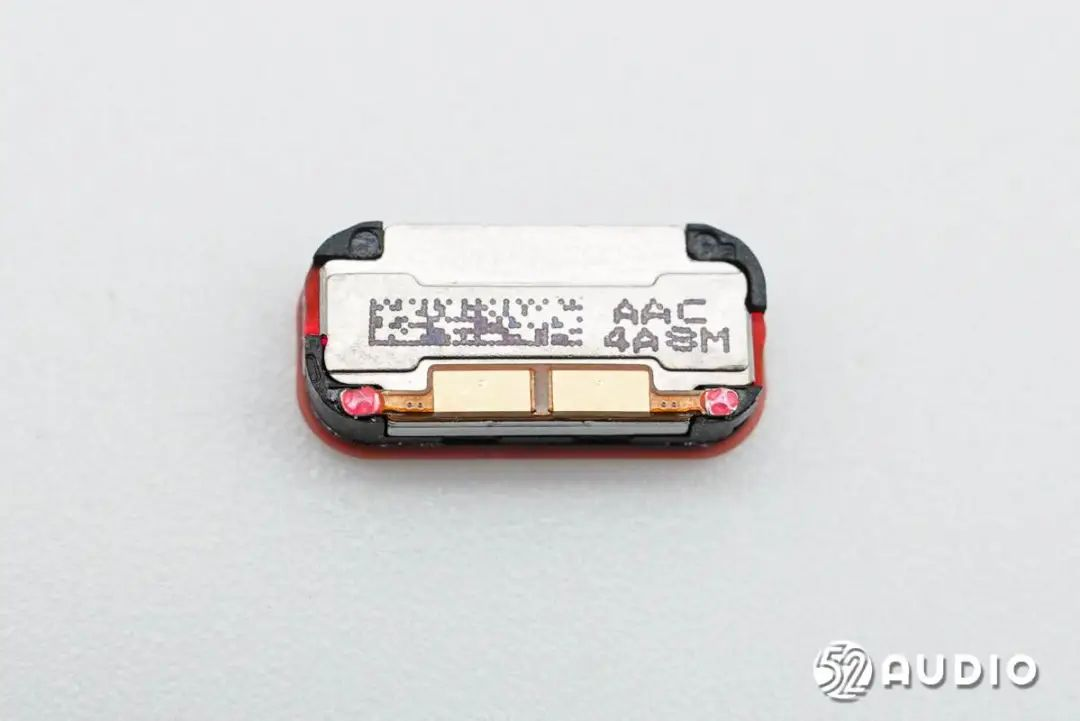

揚聲器背面特寫，露銅連接主板，絲印型號“AAC 4A8M”。

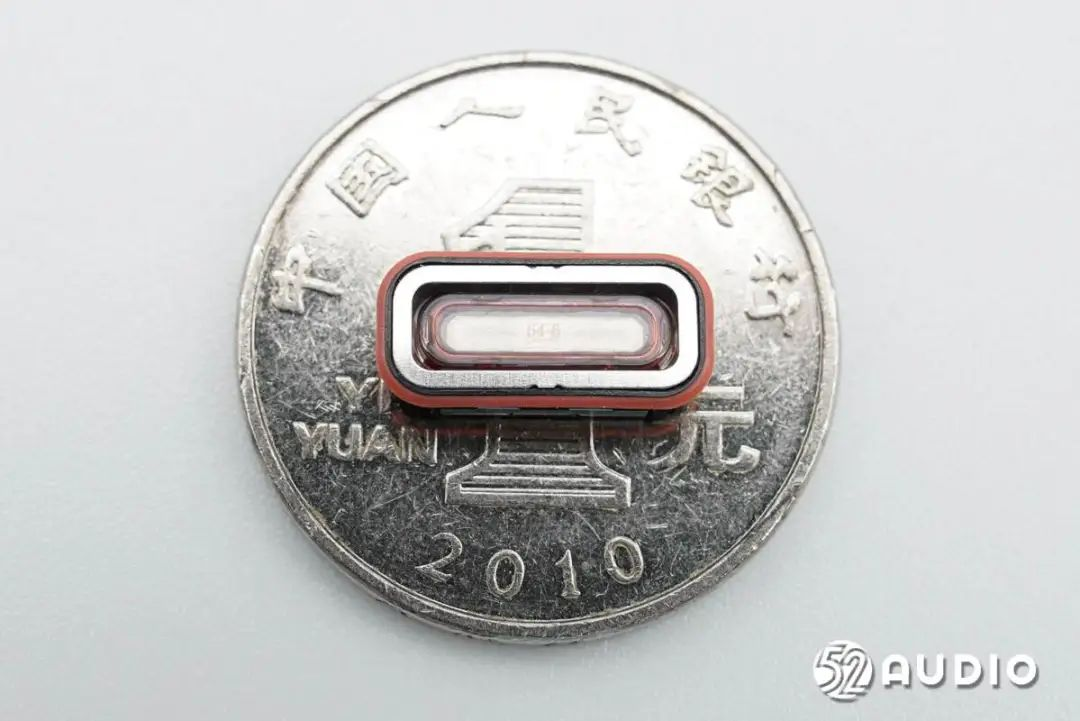

揚聲器與一元硬幣大小對比。

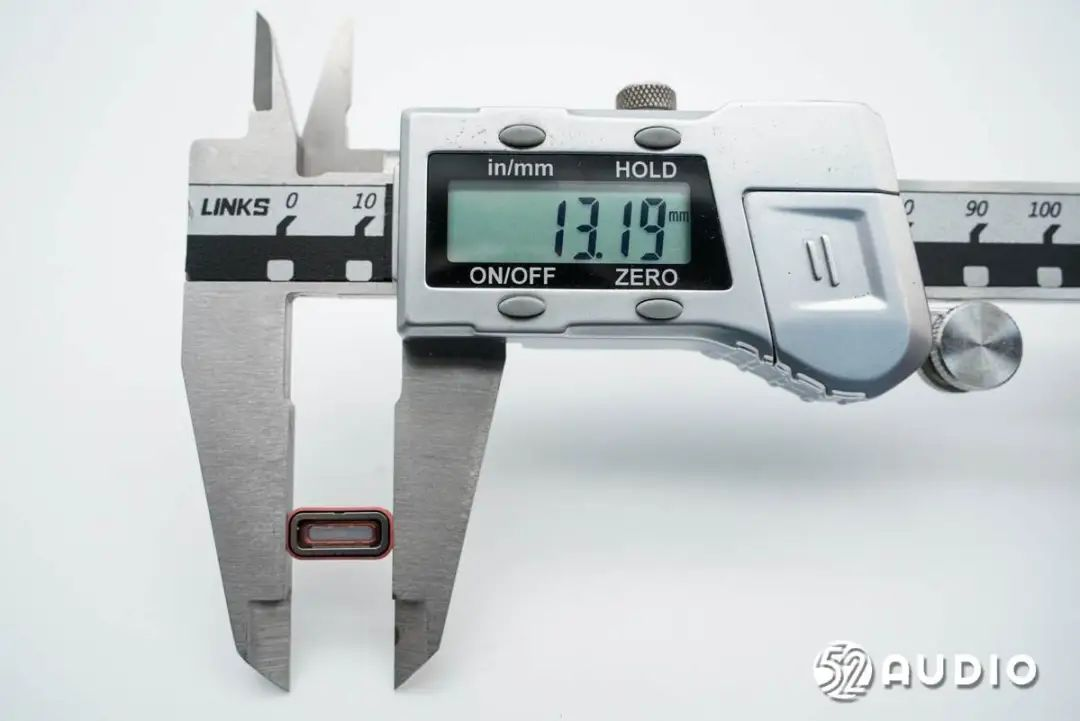

經智研所實測，揚聲器長度約為13.19mm。

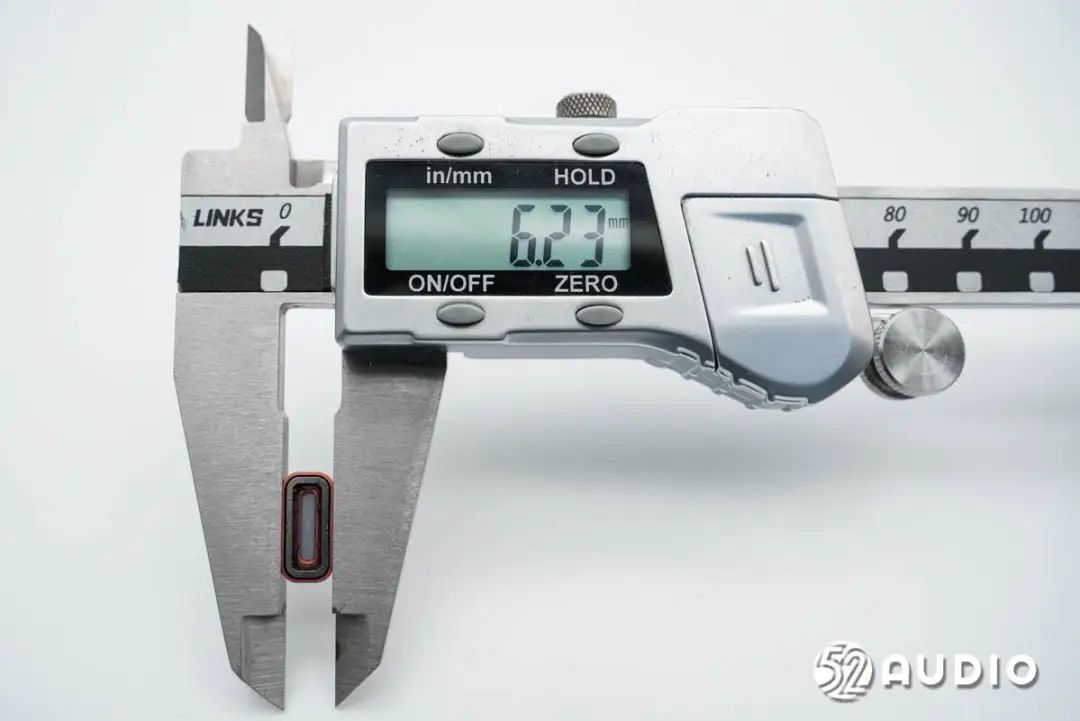

揚聲器寬度約為6.23mm。

取出腔體內部的麥克風結構。

取掉支架上的麥克風排線。

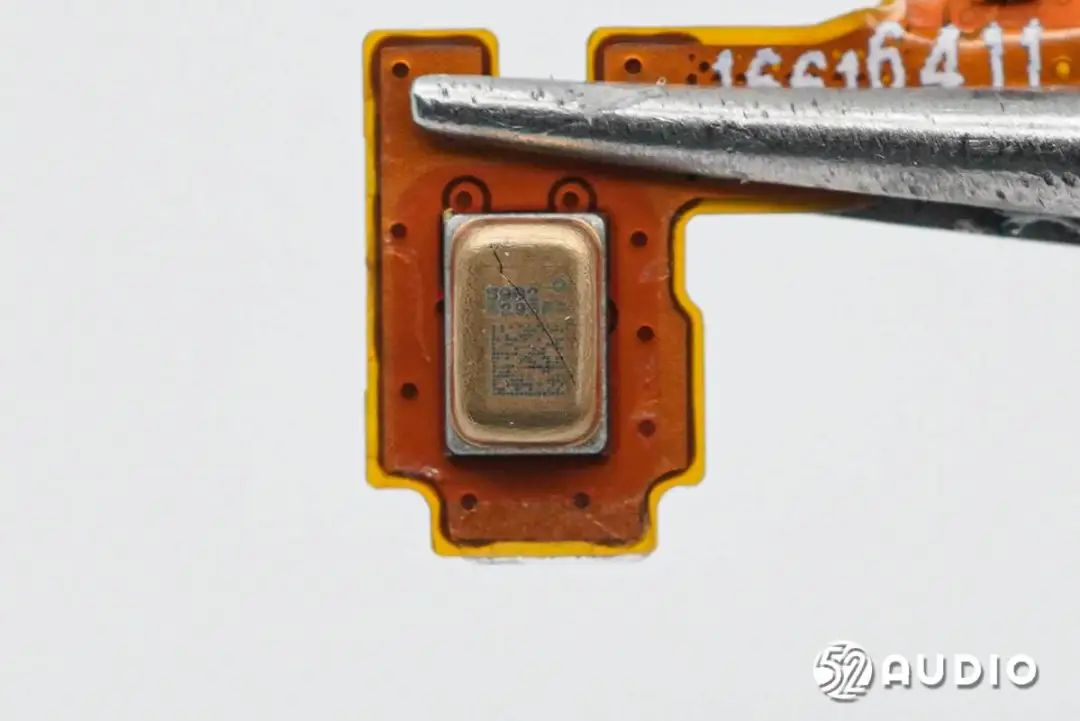

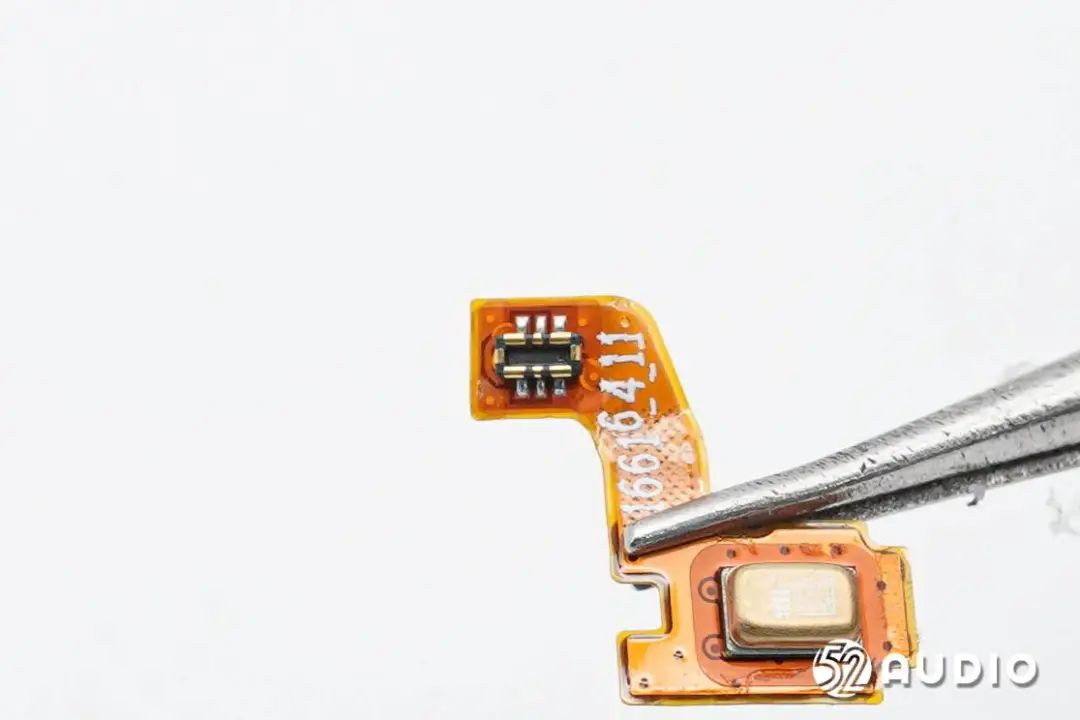

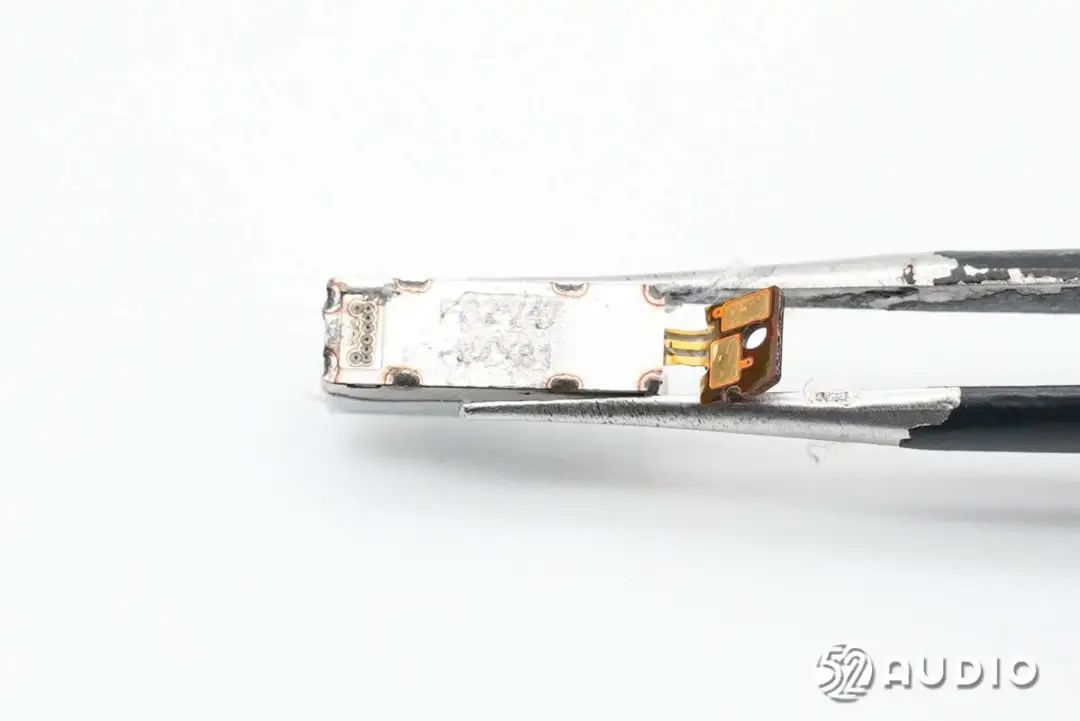

鐳雕二維碼的MEMS麥克風特寫，用于語音通話、語音助手等功能拾音。

麥克風排線連接主板的BTB連接器公座特寫。

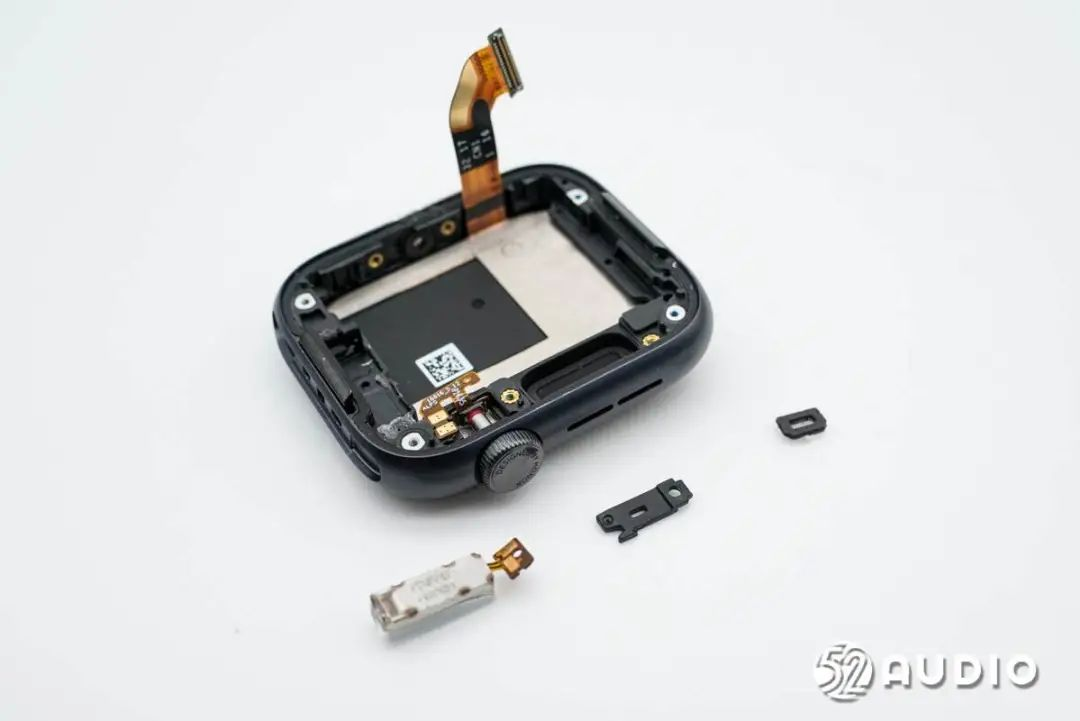

取出腔體內部的振動馬達。

手表內置的線性振動馬達特寫，排線露銅連接主板。

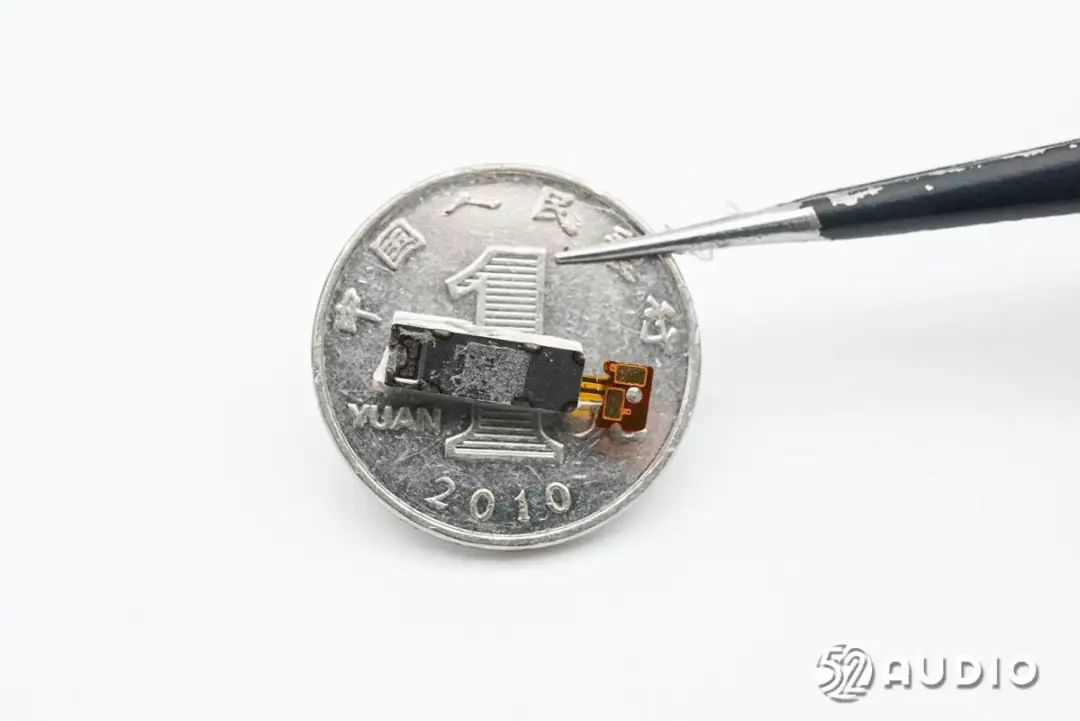

振動馬達與一元硬幣大小對比。

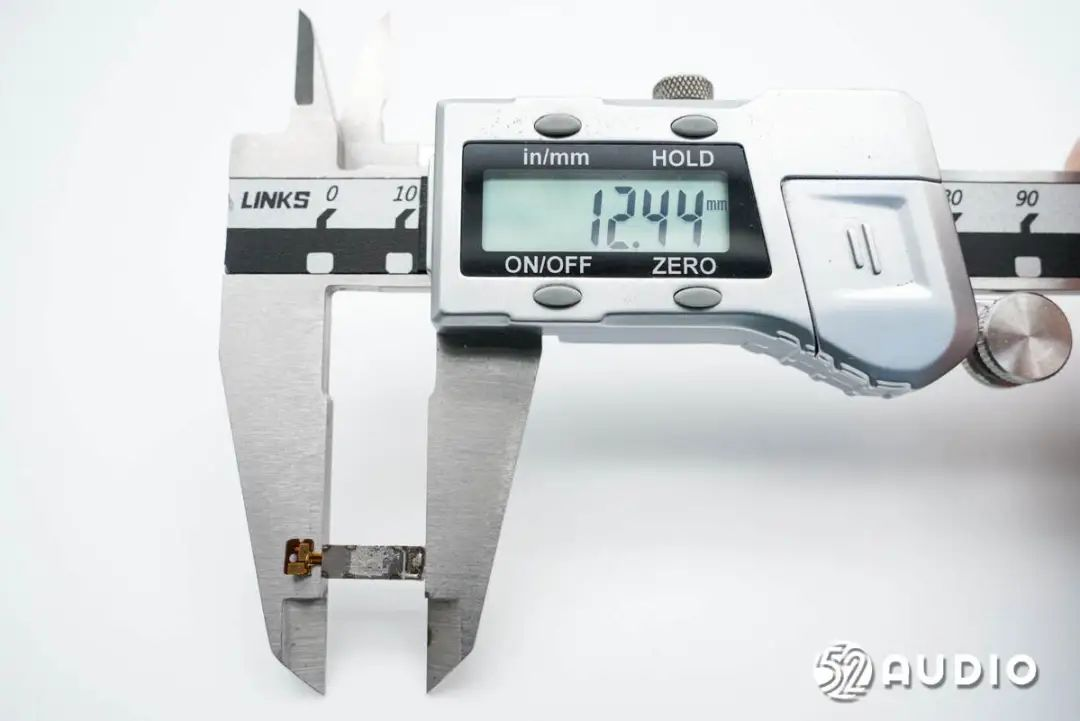

經智研所實測，振動馬達長度約為12.44mm。

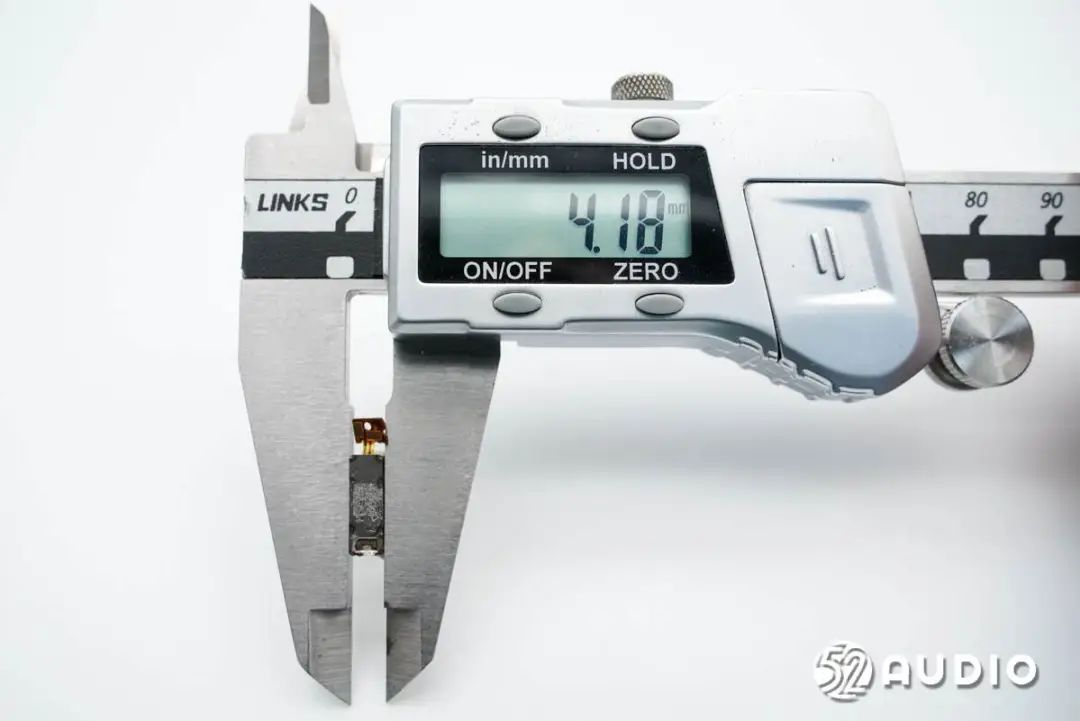

寬度約為4.18mm。

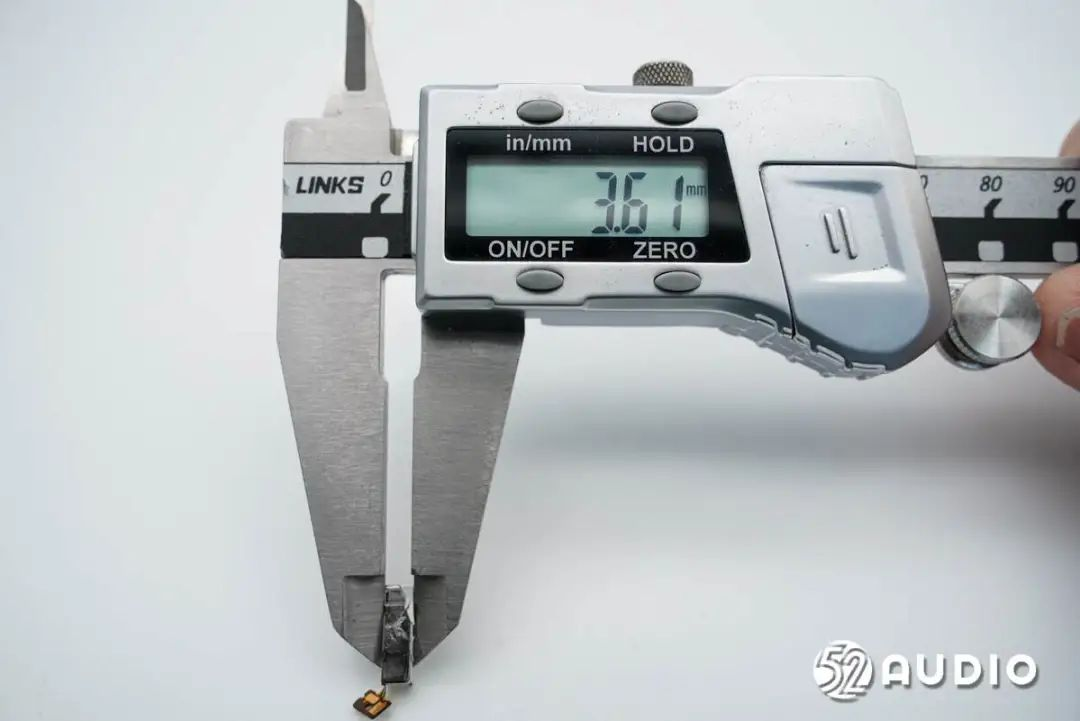

高度約為3.61mm。

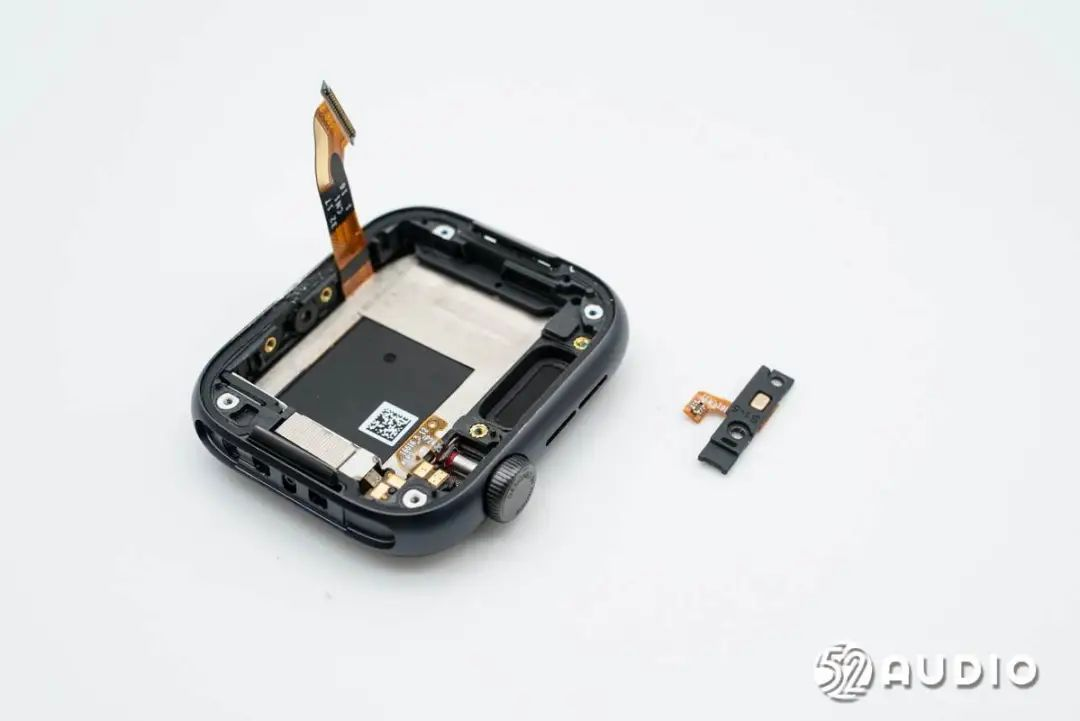

取出腔體內部的功能按鍵。

旋轉表冠內側結構特寫。

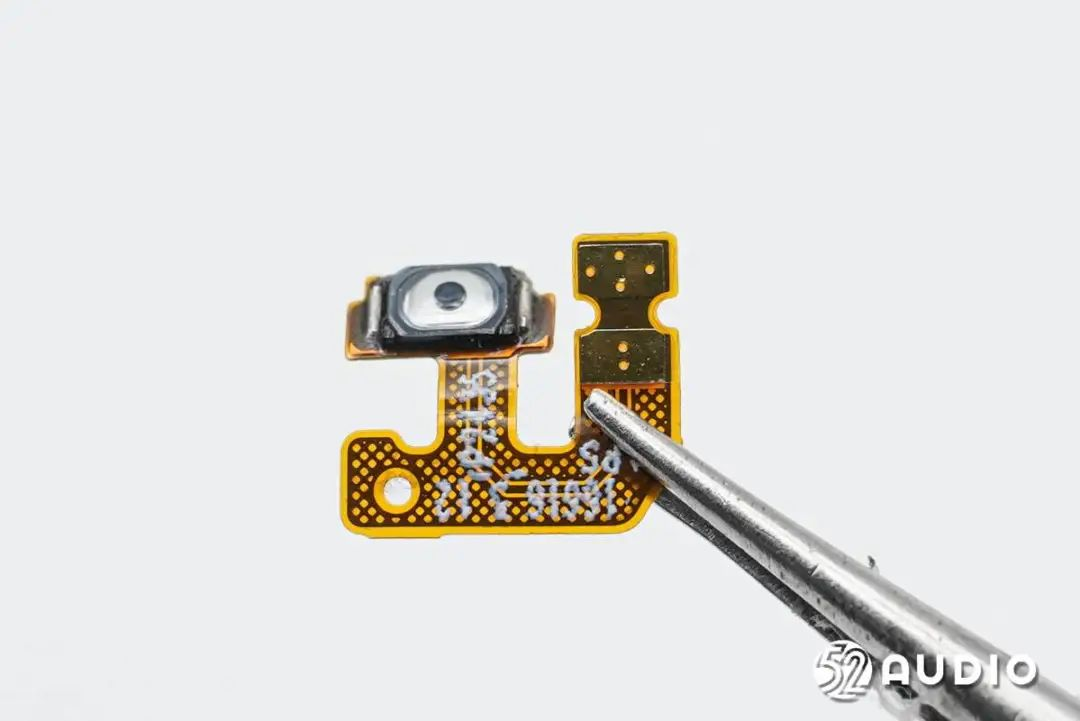

功能按鍵排線電路一覽，設置有一顆微動按鍵，用于多功能控制。

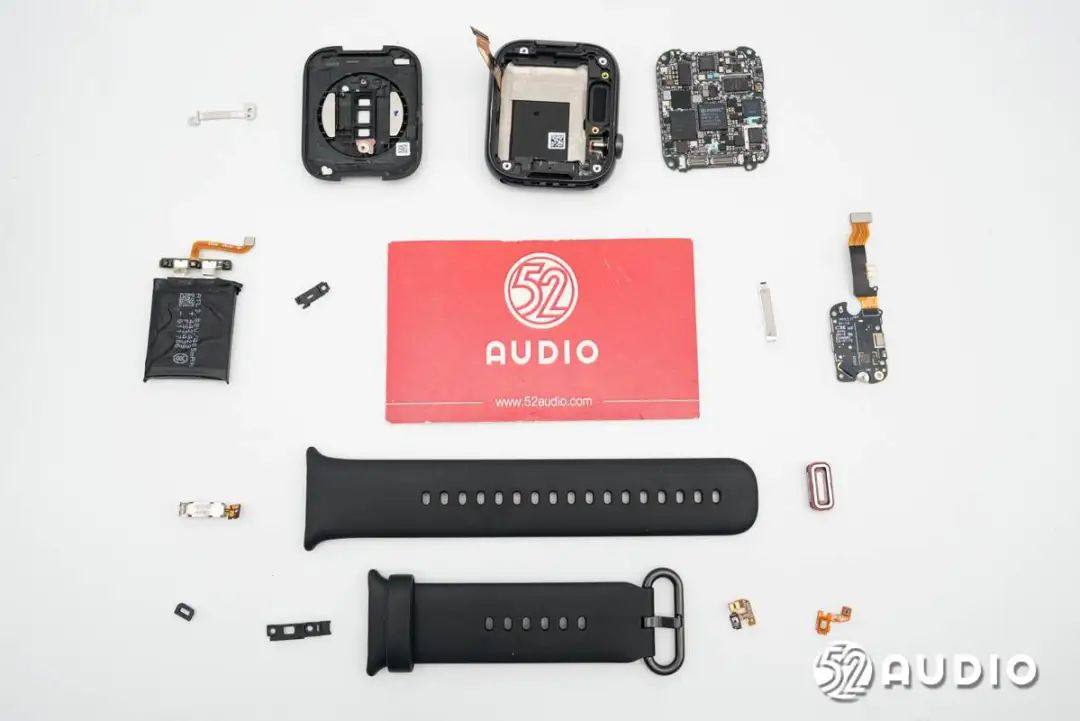

HONOR榮耀手表5拆解全家福。

三、智研所總結

榮耀手表5在外觀方面，延續了上代的設計，并通過細節優化，帶來更加出色的質感和精致感。方形表盤升級1.85英寸AMOLED屏幕，提供更豐富的內容顯示；2.5D玻璃外屏，與金屬曲面機身自然過渡，觀感圓潤，簡約時尚；同時新增旋轉表冠，提升了產品的細節感及交互便捷性。

內部主要配置方面，榮耀手表5搭載了揚聲器、MEMS麥克風和線性振動馬達；內置了480mAh鋰電池，電芯來自ATL新能源；健康檢測傳感器小板上，搭載了兩組LED照射燈和光線感應器，采用了GOODiX匯頂科技GH3020健康監測IC。

主板上，采用了BES恒玄BES2500L智能手表SoC，UNISOC紫光展銳W117 RTOS蜂窩手表平臺、SC2720A PMIC、SR3595D射頻收發器芯片，SkyHigh天海存儲S40FC004 4GB eMMC5.1閃存，SGMICRO圣邦微SGM41518電源管理IC，OnMicro昂瑞微OM9902-11射頻前端芯片，ST意法半導體ST33G1M2、STM32U5A9BJ6Q微控制器和LSM6DSOWTR 6軸傳感器，以及AIROHA達發AG3335M雙頻GNSS接收器，NXP恩智浦NFC芯片，Sunlord順絡電子SDCL0603Q系列疊層陶瓷電感等。
