4.4

打開FSP配置器界面

如果目標工程項目是新建的項目，可以直接編譯并通過。但是若是新導入的項目，需要先打開FSP配置界面重新生成FSP庫相關代碼，然后再進行編譯，否則會提示編譯錯誤。具體步驟如下。

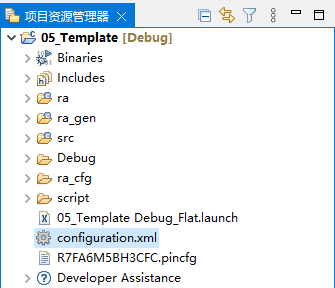

在左側的項目資源管理器頁面內，展開項目的文件夾，找到其下的“configuration.xml”文件，雙擊該文件即可打開該項目的“FSP Configuration”配置頁面，如下圖所示。

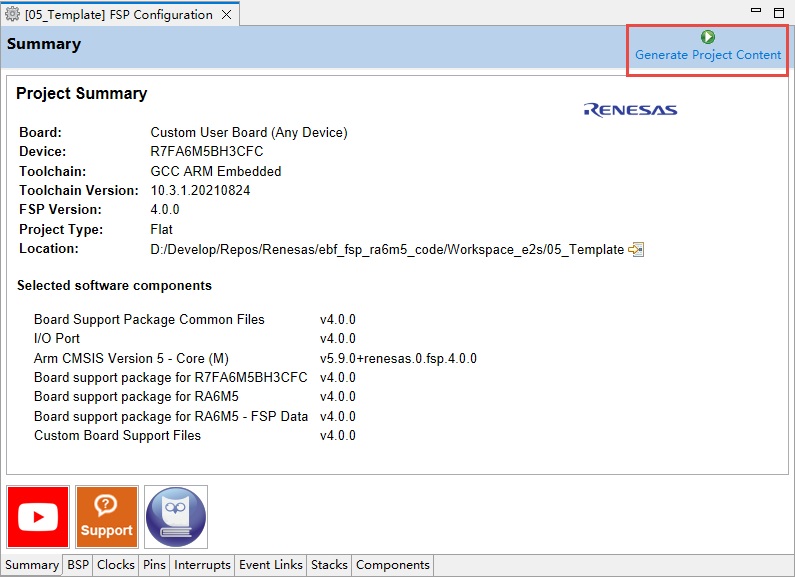

打開的FSP配置頁面如下圖所示。接著單擊右上角的“Generate Project Content”，軟件會根據工程現有的FSP配置來自動生成FSP庫代碼。

最后再編譯該工程。

4.5

編譯e2s工程項目

當完成安裝e2studio軟件之后，必要的編譯器其實也已經安裝好了，因為在e2studio安裝程序自帶有一個GCC ARM編譯器。當然用戶可以自己安裝并集成最新穩定版本的GCC編譯器或者是ARM官方編譯器。

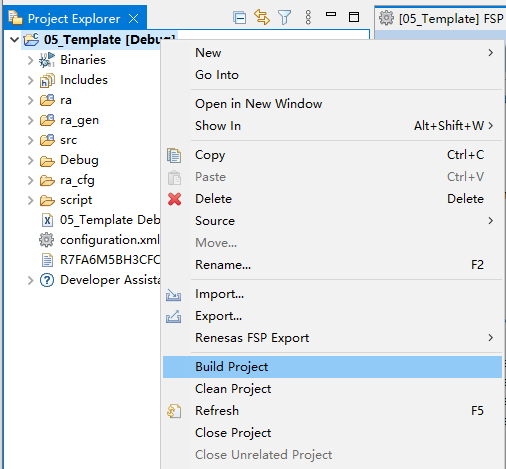

在左側的項目資源管理器頁面內，右鍵點擊需要編譯的工程項目，在彈出的上下文列表中點擊“Build Project”即可開始編譯該工程項目。

4.6

使用調試器下載程序

由于工具的限制，當前僅支持J-Link和E2 / E2-Lite 調試器：

目前在e2studio軟件上進行開發可以使用J-Link，以及瑞薩的E2 / E2-Lite進行調試和下載程序。如果需要用J-Link下載程序，一般有以下兩種方法：

一是先啟動J-Link調試，待下載按鈕亮了以后，點擊下載按鈕則自動下載程序；

二是使用額外的J-Flash Lite軟件來燒錄Hex、srec等文件。

目前在e2studio軟件上無法使用野火DAP調試器來調試和下載程序。

要想在e2s上啟動調試，請按照一般步驟：

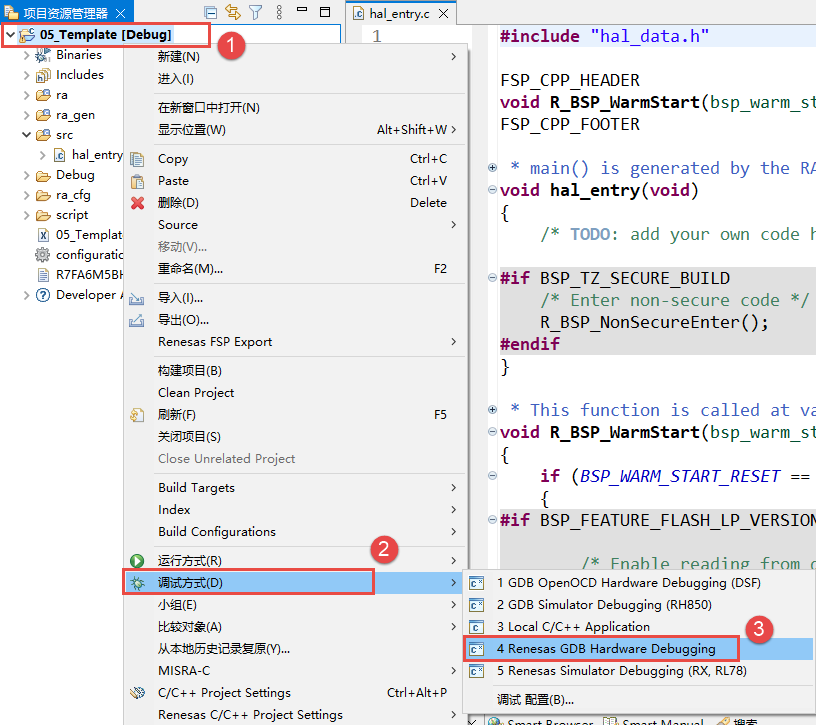

①：右鍵單擊已經編譯成功、需要進行調試的項目工程，彈出上下文菜單；

②：單擊選擇“調試方式”；

③：單擊選擇“Renesas GDB Hardware Debugging”，從而啟動調試。

如下圖所示：

需要注意的是，若工程項目下面沒有調試器配置信息的話，還需要進一步的配置。

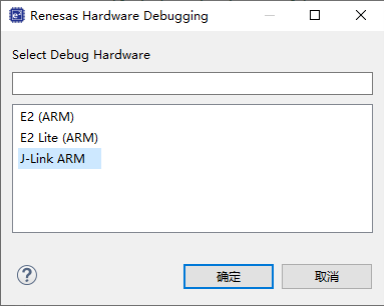

首先選擇調試器。這里選擇J-Link，然后點確定：

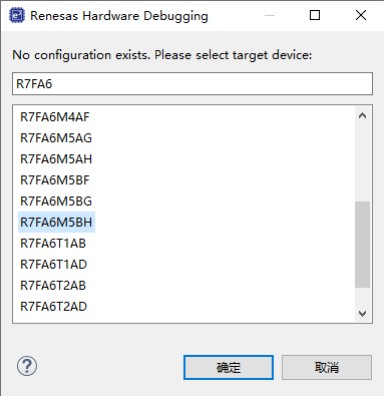

接著選擇目標芯片型號。例如，啟明6M5開發板上的MCU芯片型號為R7FA6M5BH3CFC，這里選擇R7FA6M5BH即可，然后點確定：

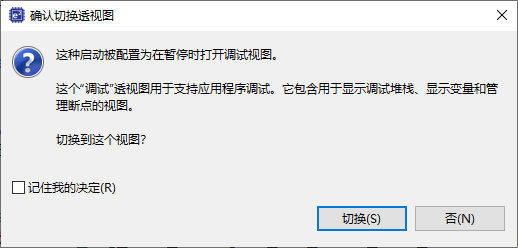

最后，啟動調試并進入調試界面。我們可以切換到“調試”透視圖，方便我們進行調試：
