ISOM8610 是一個 80V 單刀常開開關，帶有一個光仿真器輸入。光仿真器輸入控制背靠背 MOSFET，無需在次級側提供任何電源。這些器件與許多傳統光耦合器引腳兼容，可直接更換，無需重新設計 PCB 即可增強行業標準封裝。
*附件：isom8610.pdf

與光耦合器相比，ISOM8610 光仿真器開關具有顯著的可靠性和性能優勢，例如更寬的溫度范圍和嚴格的過程控制，從而產生較小的器件間差異。由于沒有需要補償?shù)睦匣?，因此仿?a target="_blank">二極管輸入級比具有 LED 老化且在器件使用壽命內需要更高偏置電流的光耦合器消耗更少的功率。ISOM8610器件的整個生命周期內，僅可通過 0.8mA 電流通過陽極 / 陰極引腳來控制開關輸出，從而節省系統功耗。

ISOM8610 采用小型 SO-4 封裝，支持 3.75kVRMS 隔離額定值。該器件的高性能和可靠性使這些器件能夠用于樓宇自動化、工廠自動化、半導體測試、工業控制器中的 I/O 模塊、工廠自動化應用等應用。

特性

• 直接替換和引腳對引腳升級為行業標準光繼電器
• 單通道二極管仿真器輸入
• 單刀、常開、對稱 80V 輸出開關
• 初級側電流控制開關，無需額外的隔離高壓電源即可進行 80V 開關
• VOFF = 70V 時的超低關斷態泄漏
  • < 250nA（在 25°C 的工作溫度下）
  • 在 –55°C 至 125°C 的工作溫度范圍內< 1μA
• 快速響應時間：IF = 5mA、VCC = 20V、RL = 200Ω、CL = 50pF 時為 10μs（典型值）
• 800μA 的超低輸入觸發電流（25°C 時）
• 堅固的隔離柵：
  • 隔離額定值：高達 3750VRMS
  • 工作電壓：500VRMS，707VPK
  • 浪涌能力：高達 10kV
• 支持工業溫度范圍：–55°C 至 125°C
• 小型 SO-4 封裝
• 計劃進行的安全相關認證：
  • UL 1577 認證，3750VRMS 隔離
  • 符合 VDE 的 DIN EN IEC 60747-17 （VDE 0884-17） 標準
  • IEC 62368-1、IEC 61010-1 認證
  • CQC GB 4943.1 認證

參數

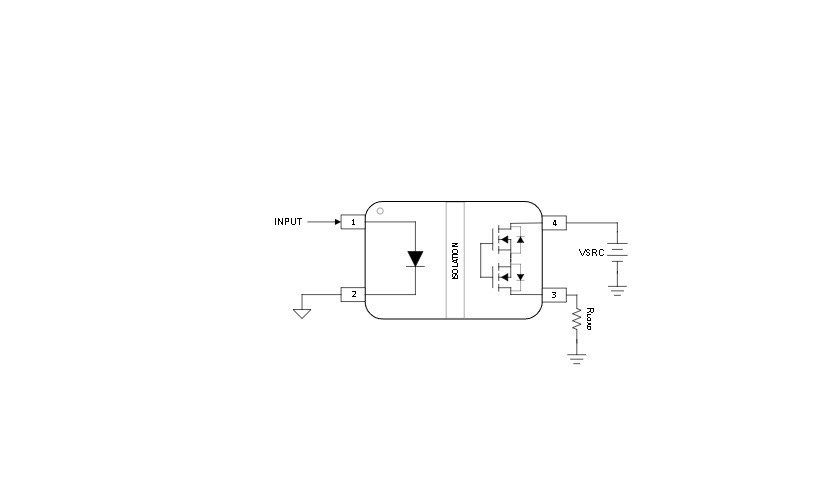

方框圖

1. 概述

ISOM8610是一款功能隔離、常開型的光模擬器開關，具有集成的FETs，適用于80V、150mA的應用。它是行業標準光電繼電器的直接替代品，提供更高的性能和可靠性。

2. 主要特性

• ?功能隔離?：隔離電壓高達3750V RMS，工作電壓500V RMS，峰值電壓707V。
• ?常開型開關?：在輸入觸發電流低于閾值時，輸出保持斷開狀態。
• ?低泄漏電流?：在V OFF = 70V時，泄漏電流小于250nA（25°C），小于1μA（-55°C至125°C）。
• ?快速響應時間?：典型值為10μs（I F = 5mA, V CC = 20V, R L = 200Ω, C L = 50pF）。
• ?超低輸入觸發電流?：800μA（25°C）。
• ?寬溫度范圍?：支持工業溫度范圍（-55°C至125°C）。
• ?小型封裝?：SO-4封裝。
• ?安全認證計劃?：包括UL 1577、DIN EN IEC 60747-17、IEC 62368-1、IEC 61010-1和CQC GB 4943.1。

3. 應用

• 工廠自動化和控制
• 建筑自動化
• 家用電器
• 測試和測量

4. 功能描述

• ?光模擬器輸入?：使用電流控制的模擬二極管作為輸入階段，無需次級側電源。
• ?CMOS隔離技術?：提供低功耗和高速操作，抵抗光電耦合器中的老化效應。
• ?OOK調制方案?：通過隔離屏障傳輸輸入信號，實現高可靠性的數據傳輸。

5. 電氣特性

• ?輸入特性?：包括輸入正向電壓（V F）、輸入反向電流（I R）和輸入電容（C IN）。
• ?輸出特性?：包括輸出阻斷電壓（V OFF）、輸出導通電阻（R ON）和輸出關斷電容（C OFF）。
• ?隔離特性?：提供高隔離電壓和低隔離電容，確保電氣隔離的可靠性。

6. 封裝與訂購信息

ISOM8610提供SO-4封裝，封裝尺寸為7.0mm × 3.5mm，體尺寸為4.8mm × 3.5mm。訂購信息包括器件標記、封裝類型、引腳數量和RoHS狀態等。

7. 典型應用

文檔提供了ISOM8610在CAN節點設計中的典型應用示例，展示了如何實現軟件可配置的CAN總線終端電阻。

8. 設計指南

• ?設計要求?：列出了設計參數，如輸入正向電流（I F）的示例值。
• ?詳細設計步驟?：包括如何選擇外部組件、計算電阻值和驗證設計。
• ?布局指南?：提供了布局建議，以最小化電感并優化熱性能。

9. 文檔與支持

Texas Instruments提供了詳細的數據手冊、應用指南和設計工具，幫助用戶更好地理解和使用ISOM8610。此外，TI還提供了E2E?支持論壇，供用戶交流和獲取設計幫助。
