一、行業背景

紡織機械行業是制造業中的重要組成部分，隨著市場競爭的加劇和消費者需求的不斷變化，其正向著高速度、高精度、智能化和自動化的方向發展。在生產過程中，需要對各種設備進行精確控制和實時監測，以提高生產效率、產品質量和設備利用率，降低生產成本和能源消耗。

二、項目需求

某紡織企業為了提升生產線的自動化水平和生產效率，決定對其紡織機械設備的控制系統進行升級改造。該企業的紡織機械生產線上，使用了大量的匯川MODBUSRTU協議變頻器來控制電機的速度和扭矩，同時還有一些其他的設備也需要進行集中控制和數據采集。然而，原有的控制系統基于傳統的MODBUSRTU總線，存在通信速度慢、實時性差、網絡拓撲結構復雜等問題，已經無法滿足企業對生產線高效自動化控制和數據實時采集分析的需求。

因此，企業希望通過引入先進的工業通信技術，實現設備之間的高速、實時、可靠的數據交換，提高生產線的整體性能和智能化水平。經過對多種工業通信協議和技術方案的對比評估，最終決定采用EtherCAT協議作為新的控制系統總線，并選用捷米特MODBUSRTU轉EtherCAT智能網關來實現MODBUSRTU設備與EtherCAT網絡的無縫連接。

三、系統架構設計

整個紡織機械自動化控制系統基于EtherCAT總線構建，采用匯川PLC作為主控制器，通過EtherCAT網絡與各個從站設備進行通信和控制。系統架構主要包括以下幾個部分：

·匯川PLC：作為整個控制系統的主站，負責邏輯控制、數據處理和決策制定等任務。其具備強大的處理能力和豐富的功能指令集，能夠滿足紡織機械復雜生產工藝流程的控制要求。

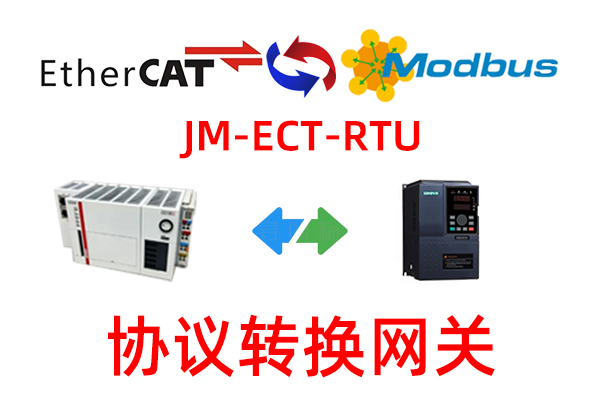

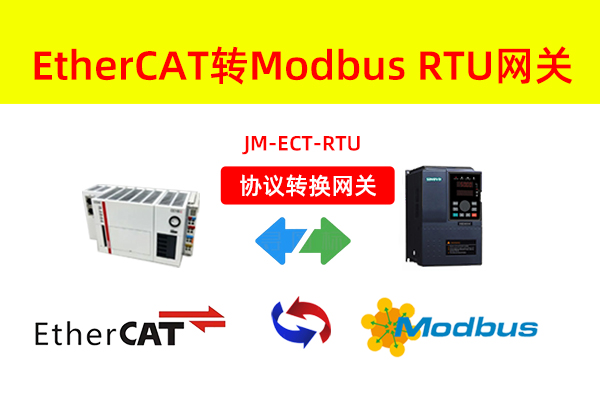

·捷米特MODBUSRTU轉EtherCAT智能網關：作為MODBUSRTU設備與EtherCAT網絡之間的橋梁，將匯川MODBUSRTU協議變頻器等設備接入EtherCAT總線。該網關在EtherCAT一側為主站，在MODBUSRTU一側可作為主站或從站，支持多種波特率和數據格式，能夠實現兩種不同協議之間的高效數據轉換和傳輸。

·匯川MODBUSRTU協議變頻器：用于控制紡織機械中的各種電機設備，實現電機的速度、扭矩等參數的精確調節。通過MODBUSRTU總線與捷米特MODBUSRTU轉EtherCAT智能網關相連，將設備的運行狀態數據上傳至PLC，并接收PLC下發的控制指令。

·其他EtherCAT從站設備：包括各種傳感器、執行器、I/O模塊等，直接接入EtherCAT網絡，與PLC進行實時數據交互，用于采集生產過程中的各種物理量信息和實現對設備的動作控制。

四、設備選型

·PLC：匯川PLC，型號為[具體型號]，具備EtherCAT主站功能，支持高速數據處理和實時控制，具有良好的穩定性和可靠性，能夠滿足紡織機械行業對控制系統的要求。

·協議轉換網關：捷米特EtherCAT轉MODBUSRTU智能網關，其主要技術參數如下：

o供電：24VDC（±5%），最大功率3.5W。

o安裝方式：DIN-35mm導軌安裝，方便在控制柜內進行固定和布置。

o工作環境溫度：-45℃至85℃，濕度≤95%，能夠適應紡織機械生產現場的各種惡劣環境條件。

o串口參數：支持波特率1200bit/s至115200bit/s，以及多種數據位、校驗位和停止位設置，可與不同廠家的MODBUSRTU設備進行靈活適配。

oEtherCAT參數：支持主站周期時間最短1ms，最大輸入輸出字節數各為500字節，能夠滿足紡織機械控制系統中大量數據的快速傳輸和實時性要求。

·變頻器：匯川MODBUSRTU協議變頻器，型號為[具體型號]，具有高控制精度、快速動態響應和良好的節能效果，廣泛應用于紡織機械中的各種交流電機調速場合，能夠根據PLC下發的控制指令精確調節電機的運行速度和轉矩，滿足紡織工藝對電機速度和張力控制的嚴格要求。

五、系統實施過程

1.硬件安裝

·首先，將匯川PLC安裝在控制柜內，并通過EtherCAT網線與其他EtherCAT從站設備進行連接，構建起EtherCAT總線網絡。

·然后，將捷米特EtherCAT轉MODBUSRTU智能網關通過DIN-35mm導軌安裝在控制柜內，使用網線將其與PLC的EtherCAT接口相連，完成網關在EtherCAT網絡中的接入。

·接著，將匯川MODBUSRTU協議變頻器的RS-485通信接口通過屏蔽雙絞線與捷米特EtherCAT轉MODBUSRTU智能網關的MODBUSRTU接口相連，確保線路連接牢固可靠，同時注意做好線路的屏蔽和抗干擾措施，以保證數據傳輸?shù)姆€(wěn)定性。

2.軟件配置

·使用匯川PLC的編程軟件對PLC進行程序編寫和組態配置，定義EtherCAT網絡中的各個從站設備的地址和數據映射關系，包括捷米特EtherCAT轉MODBUSRTU協議轉換網關以及直接接入EtherCAT網絡的其他設備。

·通過捷米特提供的配置軟件對JM-ECT-RTU網關進行參數設置，包括MODBUSRTU總線的波特率、數據位、校驗位、停止位等串口參數，以及與PLC進行數據交換的內存地址映射關系等。同時，將網關的ESI文件導入到PLC的組態工具中，完成網關在EtherCAT網絡中的識別和配置。

·在匯川變頻器中設置其MODBUSRTU從站地址、波特率等通信參數，確保其與捷米特JM-ECT-RTU網關的MODBUSRTU主站參數相匹配，能夠正常建立通信連接。

3.系統調試

·完成硬件安裝和軟件配置后，對整個系統進行上電調試。首先檢查各個設備的電源指示燈和通信指示燈是否正常點亮，確認設備的供電和通信連接無誤。

·在PLC中運行調試程序，通過EtherCAT網絡向捷米特JM-ECT-RTU網關發送數據讀取和寫入指令，觀察網關是否能夠正確地將數據轉發至MODBUSRTU總線上的變頻器，并將變頻器的響應數據準確地返回給PLC。同時，檢查PLC與其他直接接入EtherCAT網絡的從站設備之間的通信是否正常，確保整個控制系統的數據交互順暢。

·使用上位機監控軟件與PLC進行連接，實時監測生產現場的各種設備運行數據和生產過程參數，如變頻器的輸出頻率、電流、電壓，電機的速度和溫度，紡織機械的張力、位置等信息。根據實際監測數據，對PLC的控制程序和變頻器的參數進行優化調整，確保紡織機械生產線的運行穩定性和生產質量符合工藝要求。

六、應用效果與收益

·提高生產效率：通過采用捷米特MODBUSRTU轉EtherCAT智能網關將匯川MODBUSRTU協議變頻器接入EtherCAT高速網絡，實現了PLC對變頻器的快速、實時控制，大大縮短了設備之間的通信延遲，提高了生產線上各設備的協同工作能力和生產節拍，使整體生產效率提高了[X]%。

·提升控制精度：EtherCAT協議的高實時性和同步性特性，使得變頻器的速度和轉矩控制更加精確，能夠更好地滿足紡織工藝對電機運行精度的嚴格要求，有效降低了產品的次品率，提高了產品的質量和一致性。

·增強系統可靠性：捷米特EtherCAT轉MODBUSRTU智能網關具備良好的穩定性和抗干擾能力，能夠在惡劣的工業環境中長期穩定運行。同時，基于EtherCAT總線的控制系統采用了簡潔的網絡拓撲結構和數字化通信方式，減少了傳統MODBUSRTU總線中因線路復雜和信號干擾等因素引起的通信故障，降低了系統的維護成本和停機時間，提高了生產的連續性和可靠性。

·實現設備智能化管理：借助PLC和上位機監控系統，可以實時采集和分析生產過程中的各類數據，對設備的運行狀態進行遠程監控和故障診斷，及時發現潛在的設備故障隱患，并進行預防性維護，延長了設備的使用壽命。此外，通過對生產數據的深入挖掘和分析，還能夠為企業的生產調度、工藝優化和能源管理等提供有力的數據支持，幫助企業實現智能化生產和管理決策。

七、總結

捷米特MODBUSRTU轉EtherCAT智能網關在該紡織機械行業中的成功應用，不僅解決了MODBUSRTU設備與EtherCAT網絡之間的通信兼容性問題，而且為紡織機械企業實現自動化升級改造和智能化生產提供了一種有效可行的解決方案，具有顯著的經濟效益和社會效益，具有廣闊的應用前景和推廣價值。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
