一,項目背景

在新能源汽車制造行業，某汽車零部件生產企業的生產線面臨著設備通信不暢的難題。其生產線上的PLC主站采用的是EtherCAT協議，而部分變頻器設備則使用CAN協議，導致數據交互不及時、設備協同效率低，影響了整體生產效率和產品質量的提升，亟需一種可靠的協議轉換設備來解決這一問題。

二，解決方案

經過調研和評估，該企業選擇了遠創智控的EtherCAT轉CAN協議轉換網關,EtherCAT轉CAN協議轉換網關。其主要功能是將CAN設備接入到EtherCAT網絡中，實現雙向數據交換，讓現有的CAN設備能夠集成到EtherCAT系統，并可提供來自EtherCAT的數據給CAN設備使用。

三，設備選型

PLC主站：選用了倍福的CX5140控制器，其具備強大的處理能力和豐富的EtherCAT通信功能，可穩定地作為EtherCAT主站與各個從站設備進行通信。

變頻器：采用了匯川的MD300系列變頻器，該變頻器支持CANopen協議，在工業現場應用廣泛，性能穩定可靠，能夠滿足生產線上對電機調速等控制需求。

協議轉換網關：遠創智控的EtherCAT轉CAN協議轉換網關，在EtherCAT一側作為從站，在CAN一側可作為主站，支持CAN自由通信的CAN設備，其ESI文件由配置工具自動生成，支持最大輸入字節數為500字節，最大輸出字節為500字節，CAN參數規格支持CAN2.0A/B規范，波特率可在20kbit/s至1Mbit/s之間選擇，最大CAN報文數為256條，支持生產者/消費者模式、查詢/應答模式等多種通訊模式。

四，系統架構

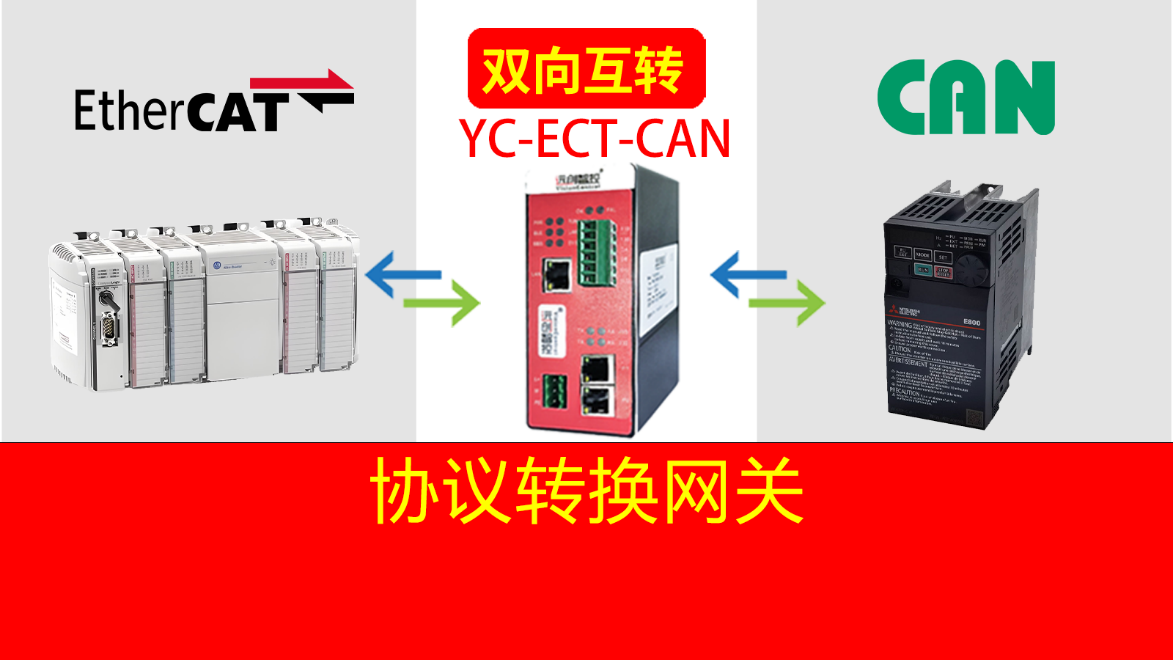

倍福CX5140控制器通過EtherCAT網絡與遠創智控EtherCAT轉CAN協議轉換網關網關相連，網關再與匯川MD300系列變頻器的CAN接口相連接。同時，還配置了上位機監控系統，通過EtherCAT網絡與PLC主站相連，實現對整個生產過程的集中監控和管理。

五，配置與調試

網關配置：首先，正確連接YC-ECT-CAN網關的電源，通過配置口將其與電腦相連，給網關上電。然后，打開遠創智控提供的配置軟件GWModbusBulider，設置軟件使用的IP地址，點擊菜單欄“設置——通訊設置——以太網設置”，將電腦的IP地址與網關的IP地址設置為同一網段。接著，點擊菜單欄“工具——在線”，在彈出的窗口中選擇“CAN配置”，點擊“連接從站”按鈕，連接成功后其他按鈕會變成可以點擊的狀態。之后，點擊“讀取配置”按鈕，顯示網關目前的實際配置，根據現場設備的通信要求，填寫需要設置的波特率、CAN報文等參數，點擊“寫入配置”按鈕，完成網關的配置。設置完畢后，將網關撥碼的第8位撥到OFF，然后重新給網關供電，使配置生效。

PLC程序編寫：在倍福CX5140控制器中，使用TwinCAT軟件進行編程。根據YC-ECT-CAN網關的ESI文件，將其添加到TwinCAT的設備管理器中，配置EtherCAT主站與網關從站之間的通信參數，確保數據能夠正確地在PLC和網關之間傳輸。同時，編寫PLC程序，實現對變頻器的啟動、停止、速度調節等功能的控制邏輯，以及對變頻器反饋的數據如運行狀態、故障信息等的處理和上傳。

變頻器參數設置：對匯川MD300系列變頻器進行參數設置，將其CANopen通信參數與EtherCAT轉CAN協議轉換網關的CAN參數相匹配，包括波特率、節點地址等，確保變頻器能夠正常地與網關進行通信。同時，配置變頻器的控制模式和電機參數，使其能夠根據PLC的指令穩定地運行。

系統調試：完成上述配置后，開始進行系統調試。首先，檢查各個設備的電源和通信連接是否正常，通過網關的指示燈狀態初步判斷設備的上電和通信情況。然后，在PLC中運行程序，觀察變頻器是否能夠按照預期進行動作，如電機的啟動、停止和速度變化是否正常，同時檢查上位機監控系統是否能夠?qū)崟r地顯示變頻器的運行數據和狀態信息。若發現存在問題，如數據傳輸錯誤、設備不響應等，通過使用調試工具如CANoe等對通信數據進行抓包分析，排查故障原因，如參數設置錯誤、接線問題等，并及時進行調整和修復。

六，應用效果

提高生產效率：實現了PLC與變頻器之間的實時、可靠通信，數據交互更加及時準確，設備協同工作效率大幅提高，生產節拍得以優化，整體生產效率提升了約20%。

提升產品質量：通過對變頻器的精確控制，電機的運行更加平穩，生產工藝的穩定性得到增強，產品質量一致性顯著提高，產品次品率降低了約15%。

便于維護管理：上位機監控系統能夠?qū)崟r監測生產線上各個設備的運行狀態和參數，當設備出現故障時，能夠快速定位故障點，為維護人員提供準確的信息，縮短了維修時間，提高了設備的可利用率。同時，通過對歷史數據的分析，還可提前預測設備的潛在故障，進行預防性維護，進一步降低了設備的維修成本和停機時間。

七，總結與展望

遠創智控EtherCAT轉CAN協議轉換網關,EtherCAT轉CAN協議轉換網關在新能源汽車制造企業生產線的成功應用，有效地解決了EtherCAT協議主站與CAN協議變頻器之間的通信難題，為企業帶來了顯著的經濟效益和生產效益。未來，隨著工業自動化技術的不斷發展和工業物聯網的深入推進，協議轉換網關等設備將在更多的工業領域發揮重要作用，促進不同設備之間的互聯互通和協同工作，推動制造業向智能化、數字化方向轉型升級。該企業在此次成功應用的基礎上，將繼續探索和拓展協議轉換網關在其他生產環節和設備中的應用，進一步提升企業的生產自動化水平和核心競爭力。

（具體內容配置過程及其他相關咨詢可聯系付工。）
