AMC1100 是一款高精度隔離放大器，通過具有高磁場抗擾度的二氧化硅 (SiO 2 ) 隔柵隔離輸出與輸入電路。根據 DIN VDE V 0884-11: 2017-01 和 UL1577 標準，該隔離柵經認證可提供高達 4250VPEAK 的電隔離。當與隔離電源配合使用時，此器件可防止高共模電壓線路上的噪聲電流流入本地接地并干擾或損壞敏感電路。

數據手冊：*附件：AMC1100 ±250mV輸入、精密電流檢測低成本基本隔離式放大器技術手冊.pdf

AMC1100 輸入進行了優化，可以直接連接到分流電阻器或其他低電壓電平信號源。憑借該器件的出色性能，可在電能計量應用中實現精確的電流和電壓 測量。輸出信號共模電壓被自動調節至 3V 或者 5V 低側電源。

AMC1100 在擴展工業溫度范圍（–40°C 至 +105°C）內完全額定運行，并且采用 SMD 型寬體小外形集成電路 (SOIC)-8 (DWV) 封裝以及 gullwing-8 (DUB) 封裝。

特性
? 針對分流電阻器進行優化的 ±250mV 輸入電壓范圍
? 超低的非線性度：5V 時最大為 0.075%
? 低失調電壓誤差：1.5mV（最大值）
? 低噪聲：3.1mVRMS（典型值）
? 低高側電源電流：5V 時的最大值為 8mA
? 輸入帶寬：60kHz（最小值）
? 固定增益：8（精度為 0.5%）
? 高共模抑制比：108dB
? 低側運行：3.3V
? 安全相關認證：
– 符合 DIN VDE V 0884-11: 2017-01 標準的4250VPK 基礎型隔離
– 符合 UL1577 標準且長達 1 分鐘的 3005VRMS隔離
– 符合 CAN/CSA No. 5A 組件驗收服務通知和DIN EN 61010-1 標準
– 工作電壓：1200VPEAK
– 瞬態抗擾度：2.5kV/μs（最小值）
? 可在擴展工業溫度范圍內正常工作

引腳功能和配置

典型特性

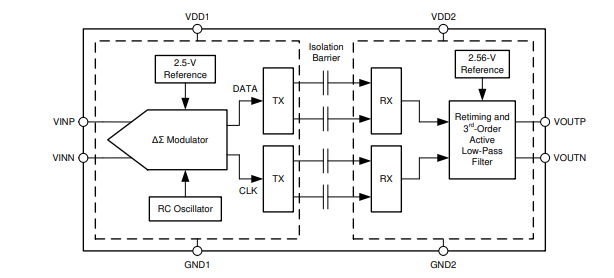

功能方框圖

應用
基于分流電阻器的電流感應，可用于：
? 電表
? 串式逆變器
? 功率測量 或
