一、方案背景

隨著用電量攀升，封閉式母線槽因載流量大、壽命長等優勢，廣泛應用于變壓站、高層建筑等場所。但長期運行中，母線槽連接處易因負載、氧化等升溫，加速絕緣老化，甚至引發火災。因此，部署高效測溫系統對保障母線槽安全運行至關重要。18721098782*安科瑞

二、系統架構

采用分布式架構，涵蓋前端測溫、數據采集、處理、監控及運維管理五層。前端依場景選紅外或光纖測溫，采集層通過 RS485、4G 等有線 / 無線方式傳輸數據；處理層清洗分析數據，預測故障；監控平臺實時展示溫度、報警；運維層負責設備校準、巡檢等日常維護。

三、AMB300 系列解決方案

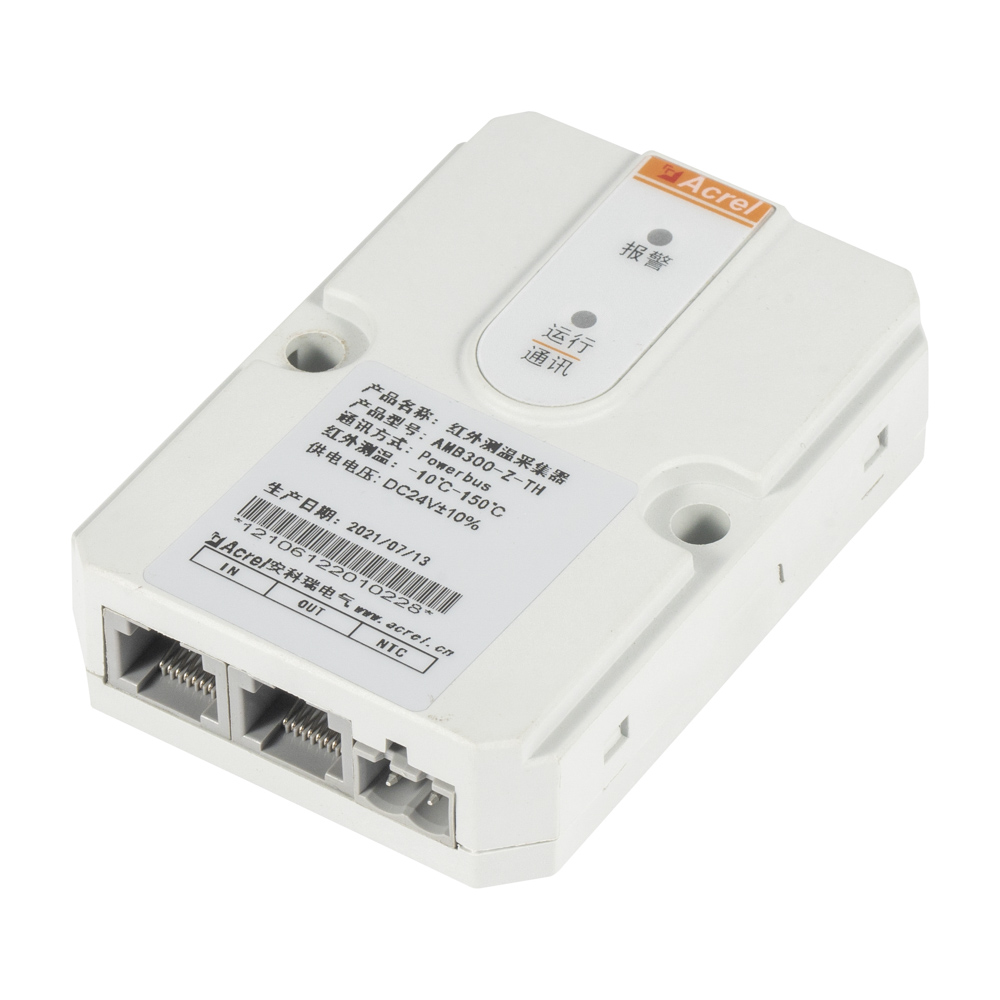

產品構成：AMB300 測溫模塊（非接觸式紅外測溫， -10℃ - 150℃測溫范圍）與 AMB310 采集器（導軌安裝，單路接 80 模塊，雙路 160 點，RS485 上傳數據）。

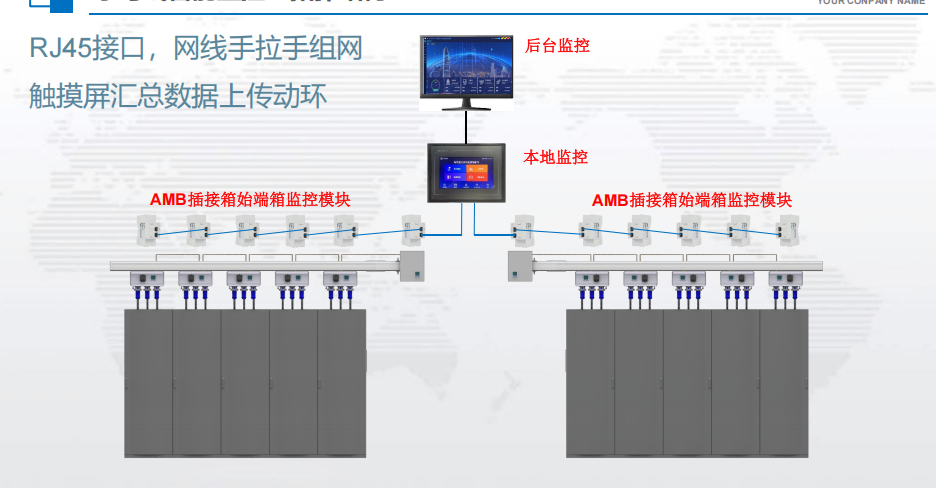

組網靈活：模塊與采集器二總線連接，布線簡便；采集器經 RS485 與后臺通信，支持網線、螞蟻夾式連接，遵循 Modbus -RTU 規約，適配不同項目需求。

可靠防護：IP51 防護等級防塵防水，抗靜電及電脈沖達 4 級，內置 DO 報警聯動斷路器或聲光裝置。

核心功能

實時精準測溫：以高靈敏度的紅外傳感器，每秒多次采集母線溫度，精準至小數點后一位。如在某鋰電廠房項目中，兩百多個測溫點實時監測，確保母線槽各部位溫度盡在掌握。

自定義閾值預警：可按母線槽材質、負載情況等，在監控平臺設置適宜溫度閾值。當溫度逼近閾值，系統立即彈窗、亮燈預警，提醒運維人員關注。像某數據中心，依據設備重要性及發熱特性，設置不同預警溫度，成功預防多起潛在過熱故障。

遠程數據管理與歷史查詢：借助 RS485 或網絡通信，數據實時上傳至云平臺或本地服務器。用戶能通過電腦、手機隨時查看實時溫度，還可回溯過去數月、數年的溫度數據，生成趨勢圖，分析運行規律。例如某大型商場，運維團隊通過歷史數據，發現夏季高溫時段母線槽溫度有上升趨勢，提前優化空調制冷方案，保障電力穩定。

靈活報警策略配置：除溫度閾值報警，還支持溫升速率報警，若母線溫度短時間內急劇上升，系統即刻報警?？稍O(shè)置報警延時，避免瞬間干擾誤報。在某高層建筑項目中，結合兩種報警策略，及時察覺并處理了因接觸不良引發的溫度異常。

設備自動 / 手動編址綁定：AMB310 采集器界面操作簡便，能自動為新接入的 AMB300 模塊分配地址；也可手動輸入模塊序列號綁定，方便設備增減、維護，在大規模母線槽系統擴建時優勢顯著。

四、管理方式

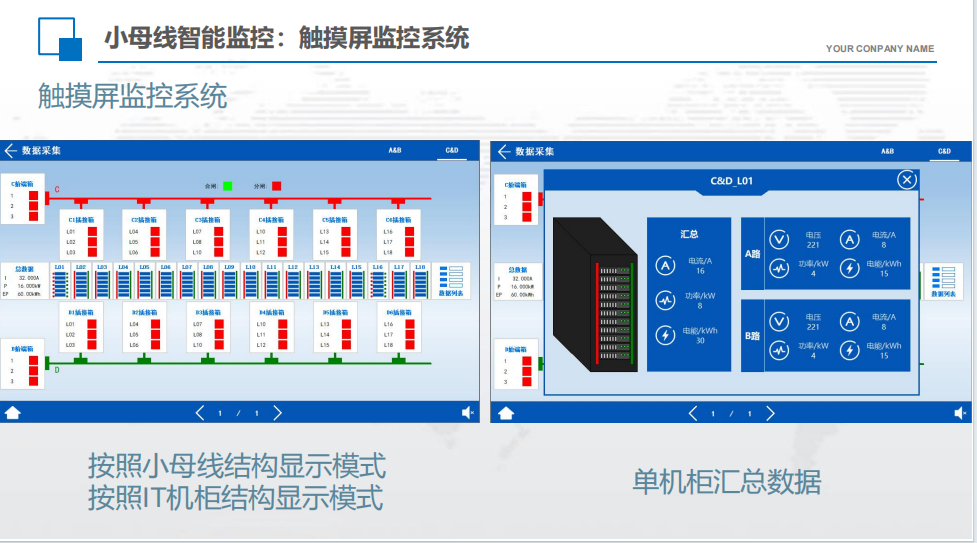

本地化：通過 RS485 連接 HMI 觸摸屏，現場實時查看溫度、報警及歷史曲線，便于設備管理與故障排查。

云端化：經 4G 等網絡將數據上傳云平臺，用戶可通過多終端遠程監控，平臺深度分析數據，為運維決策提供依據。

五、實施運維

安裝校準：測溫設備安裝于母線附近關鍵部位，AMB300 模塊固定于母線槽蓋板，AMB310 采集器裝于配電柜；安裝后校準精度并聯調系統。

運維保障：定期巡檢設備與線路，對比在線與手持測溫?cái)?shù)據；維護設備、更新軟件；分析數據趨勢，制定應急預案，保障系統穩定運行。

六、方案優勢

實時精準測溫預警，多種組網適配復雜場景；本地與云端管理結合，提升運維效率；設備高可靠，數據管理分析能力強，為電力系統安全運行提供有力保障。
