AFE030 是一款低成本、集成式電力線通信 (PLC) 模擬前端 (AFE) 器件，能夠在數字信號處理器 (DSP) 或微控制器的控制下，以容性或變壓器耦合方式連接至電力線。該器件非常適合于驅動需要為無功負載提供高達 1A 電流的低阻抗線路。該集成式接收器能夠檢測低至 20μVRMS 的信號，并且支持各種增益選項以適應不同的輸入信號條件。此單片集成電路可為要求嚴苛的電力線通信 應用提供高可靠性。

數據手冊：*附件：AFE030 適用于驅動低阻抗線路的 1000mA、集成電力線通信 (PLC) 模擬前端技術手冊.pdf

AFE030 發射功率放大器可由 7V 至 26V 電壓范圍的單電源供電。在最大輸出電流情況下，寬輸出擺幅可通過標稱 15V 的電源提供 12VPP (IOUT = 1A) 能力。該模擬和數字信號處理電路由 3.3V 單電源供電。

AFE030在過熱和短路情況下收到內部保護。它還提供一個可調節電流限值。提供一個中斷輸出用于標示電流限值和熱界限。還有一個關斷引腳，此引腳用于快速將此器件置于最低功率的狀態下。通過此四線制串行外設接口，或者 SPI?，每一個功能塊可以開啟或者關閉以優化功率耗散。

AFE030采用耐熱增強型，表面貼裝PowerPAD封裝方式(QFN-48)。額定工作拓展工業結溫范圍為–40°C至+125°C。

特性
? 具有熱保護和過流保護的集成式電力線驅動器
? 符合 EN50065-1 標準
? 與 AFE031 之間具有引腳兼容性
? 大輸出擺幅：1A 電流時為 13VPP
（電源電壓為 15V）
? 低功耗：15mW
（接收模式）
? 可編程 Tx 和 Rx 濾波器
? 支持 EN50065 CENELEC 頻帶 A、B、C、D
? 支持OFDM，F(xiàn)SK，和S-FSK
? 支持IEC61334
? 接收靈敏度：20μVRMS，典型值
? 可編程 Tx/Rx 增益控制
? 四線串行外設接口
? 兩個集成式過零檢測器
? 雙線收發器緩沖器
? 封裝方式：48 引腳四方扁平無引線 (QFN)
PowerPAD?
? 擴展結溫范圍：
–40°C 至 +125°C

引腳功能和配置

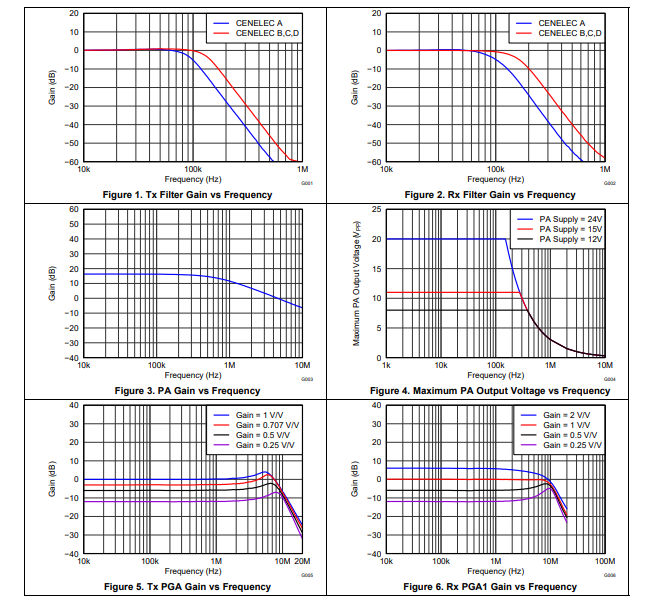

典型特性

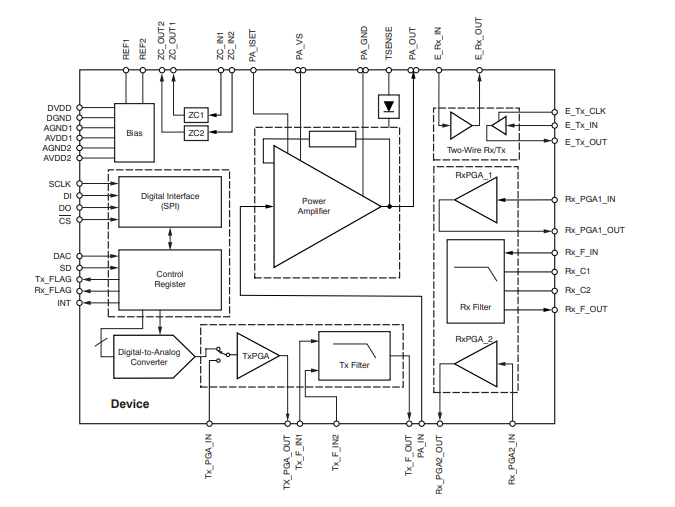

功能方框圖

應用
? 電子儀表
? 照明
? 太陽能
? 試驗線路
