PWM 斬波型直流有刷電機驅動器 TB67H450FNG 是一款 PWM 斬波型直流有刷電機驅動器。 內置一個電機輸出模塊通道。 采用 BiCD 工藝制造，TB67H450FNG 的額定輸出電壓為 50V，最大電流為 3.5A。 特點 ? 使用 BiCD 工藝的單片集成電路 ? 能夠進行 PWM 恒流驅動和直接 PWM 驅動 ? 支持 4 種運行模式，正轉 / 反轉 / 剎車 / 停止（關閉） ? 內置低導通電阻的輸出 MOSFET（高邊 + 低邊 = 0.6Ω（典型值）） ? 實現高電壓和大電流驅動（參見“絕對最大額定值”和“工作范圍”。） ? 內置各種錯誤檢測功能（熱關斷（TSD）、過電流檢測（ISD）和欠壓鎖定（UVLO）） ? 內置 VCC 穩壓器，用于內部電路操作。 注意：使用過程中請注意熱狀況

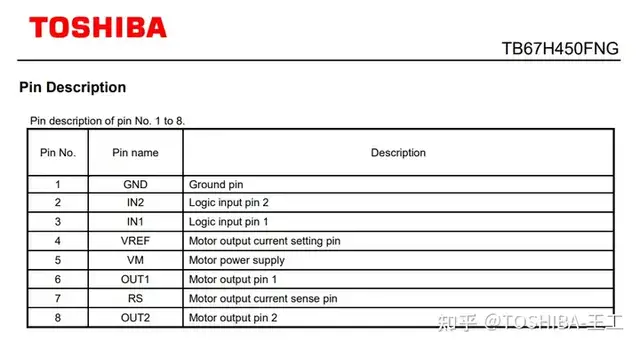

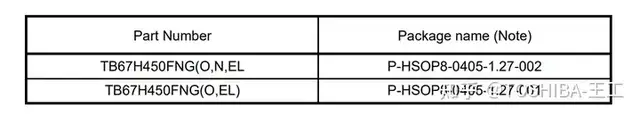

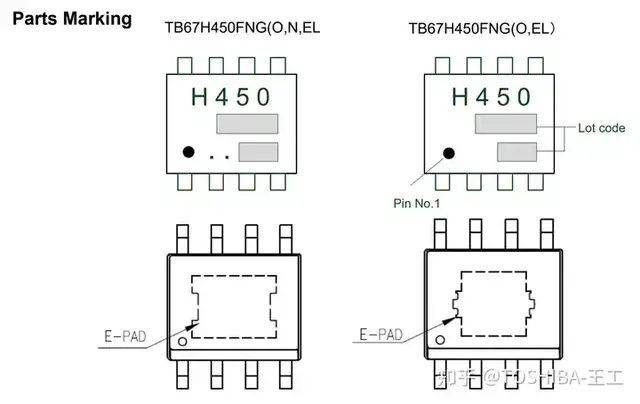

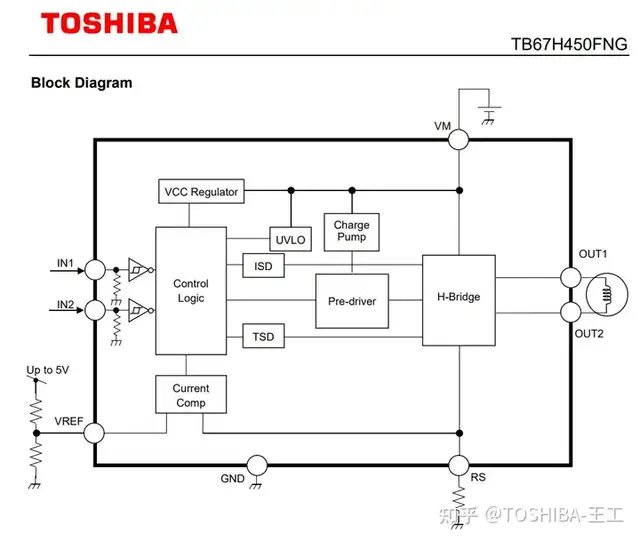

在功能塊圖中的某些功能塊、電路或常數可能會為了說明目的而省略或簡化。

注意：TB67H450FNG的所有接地線必須在PCB的阻焊層上走線。它還必須在單一點外部接地。此外，應考慮接地方法以實現高效散熱。
應仔細注意輸出、VM和GND走線的布局，以避免輸出引腳之間或電源與地之間的短路。如果發生這樣的短路，設備可能會永久損壞。

還應特別注意設備的圖案設計和實施，因?yàn)樗哂须娫匆_（VM、RS、OUT1、OUT2和GND），通過這些引腳可能會流過特別大的電流。如果這些引腳接線錯誤，可能會發生操作錯誤或設備可能被毀壞。

邏輯輸入引腳也必須正確接線。否則，由于流過IC的電流超過規定電流，設備可能會損壞。應仔細注意設計圖案和安裝。

為了避免TB67H450FNG的輸出、VM（電壓調節）和GND（地線）走線短路，您可以采取以下措施：
布局規劃
1.保持間距：

確保輸出引腳、VM和GND之間的走線有足夠的間距。

遵循PCB制造商提供的最小間距指南。

2.避免交叉：

盡量不要讓不同信號類型的走線交叉，特別是高電壓和高電流的線路。

如果必須交叉，使用過孔將一條線轉移到另一層。

3.使用地平面：

在多層PCB中，利用完整的地平面可以減少電磁干擾并提高電源完整性。

地平面可以為電流提供一個低阻抗的回路，有助于散熱。

4.隔離敏感信號：

對于模擬信號或高速數字信號，應與電源和大電流走線保持一定距離。

設計規則

1.遵循電氣規則：

使用EDA軟件中的設計規則檢查（DRC）功能來驗證走線寬度和間距是否符合標準。

2.設置安全間距：

在設計規則中明確指定輸出、VM和GND之間的最小安全間距。

3.過孔策略：

合理使用過孔來連接不同層的線路，但不要過度使用，以免造成信號完整性問題。

制造考慮

1.選擇合適的材料和工藝：

使用高質量的PCB基材和焊接材料，以降低短路的風險。

2.嚴格的質量檢驗：

在生產前進行詳細的PCB審查，確保沒有潛在的短路風險。

生產后進行功能測試和短路測試。

維護和使用

1.正確安裝：

確保元件正確安裝在PCB上，沒有歪斜或錯位。

2.避免物理?yè)p傷：

在運輸和使用過程中保護好電路板，防止因撞擊或擠壓導致的短路。

3.定期檢查：

定期對設備進行檢查和維護，及時發現并修復可能的短路問題。

其他建議

參考數據手冊：仔細閱讀TB67H450FNG的數據手冊，了解制造商推薦的布線和接地實踐。

咨詢專家：如有必要，可以尋求電氣工程師或PCB設計師技術支持。

總之，預防短路需要從設計、制造到使用的全過程進行綜合考慮和管理
