TPS1641x 系列是具有精確功率限制或電流限制的集成式電子保險絲器件。該器件系列通過集成過流保護、過壓保護、IN to OUT 短路檢測和過熱保護提供強大的保護。

TPS16410TPS16411、TPS16414 和 TPS16415 器件在 15 W 時為負載提供 ±5% 的功率限制，還為瞬態過載或過流事件提供可配置的消隱時間。TPS16410、TPS16411、TPS16414 和 TPS16415 可用于低功率電路 （LPC），根據 IEC60335 和 UL60730 標準進行 15W 功率限制。TPS1641x 器件可防止相鄰引腳短路和引腳對 GND 短路故障。
*附件：tps1641.pdf

PLC 和 DCS 模塊中的背板電源保護等應用使用 ILIM 引腳上的電阻器來配置電流限制。TPS16412、TPS16413、TPS16416 和 TPS16417 器件在 1 A 時為負載提供 ±6% 的電流限制，并通過 dVdT 引腳提供輸出轉換速率控制，以便在通電時為大型電容負載充電。

TPS1641x 具有 IN 到 OUT 短路檢測功能，并在 FLT 引腳上指示 IN 到 OUT 短路。FLT 引腳作為數字輸入提供給 MCU 或驅動外部 PFET。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 工作電壓范圍 （IN）：
  • 4.5 V 至 40 V（功率限制器件）
  • 2.7 V 至 40 V（限流器件）
• 在輸出端可承受高達 –1 V 的負電壓
• 超低導通電阻：R ON = 152 mΩ（典型值）
• 2W 至 64W 功率限制
• 0.03A 至 1.8A 電流限制
• FLT 引腳上的 IN 到 OUT 短路檢測和指示
• 用于診斷和驅動外部 PFET 的 FLT 輸出
• 15 W 時精度為 ±5% 的功率限制（功率限制設備）
• 1 A 時電流限制精度為 ±6%（限流器件）
• 可配置的過壓保護
• 可配置的過流保護 （I OCP）
• 可配置的瞬態電流消隱時間
• 使用外部 FET 提供高達 60 V 的過壓保護
• 用于浪涌電流保護的可調輸出轉換速率控制 （dVdt）
• 啟用和關斷控制
• IOCP 引腳上的輸出負載電流監控
• 帶熱關斷功能的過熱保護 （OTP）
• 小尺寸：QFN 3 × 3mm，0.5mm 間距

參數

方框圖

1. 產品概述

TPS1641x 是一款集成電子保險絲（eFuse）設備，提供準確的功率限制或電流限制功能，適用于冰箱、洗碗機、HVAC閥門和執行器控制、呼吸機、麻醉輸送系統等應用。該系列設備集成了過流保護、過壓保護、IN到OUT短路檢測、過溫保護等功能，具有小型QFN封裝。

2. 主要特性

• ?工作電壓范圍?：輸入電壓范圍-4.5V至40V（功率限制設備）和2.7V至40V（電流限制設備）。
• ?低導通電阻?：RON = 152 mΩ（典型值）。
• ?功率和電流限制?：2W至64W功率限制，0.03A至1.8A電流限制。
• ?IN到OUT短路檢測?：通過FLT引腳指示。
• ?高精度限制?：±5%功率限制（15W時）和±6%電流限制（1A時）。
• ?配置保護?：可配置過壓保護、過流保護、空白時間和輸出斜率控制。
• ?熱保護?：具有過熱保護和熱關斷功能。
• ?小型封裝?：QFN 3×3 mm，0.5 mm間距。

3. 電氣規格

3.1 絕對最大額定值

• Vcc、FLT輸入電壓：-0.367V至60V
• IN、IN-OUT、IOCP輸入電壓：-0.342V至40V
• OUT輸入電壓：-1V至40V
• EN/SHDN、PDLY/IDLY輸入電壓：-0.3V至5.5V
• dVdT、PLIM/ILIM輸入電壓：-0.3V至5.5V
• 結溫：-40°C至150°C

3.2 推薦操作條件

• Vcc供電電壓：60V
• IN輸入電壓：4.5V至40V（功率限制設備），2.7V至40V（電流限制設備）
• OUT輸入電壓：0V至40V
• EN/SHDN、OVP輸入電壓：0V至5.5V
• PDLY/IDLY外部電容：0.01μF至10μF
• dVdT外部電容：0.01μF至5μF
• IOCP外部電阻：6.34Ω至80.6kΩ
• PLIM/ILIM外部電阻：12.4Ω至412kΩ
• 結溫：-40°C至125°C

3.3 電氣特性

• 工作供電電流（IQ）：1.2mA至2.1mA（典型值）
• 關機供電電流（IQSD）：14μA至36μA（典型值）
• 過壓保護閾值（VOVPR/VOVPF）：1.48V至1.58V（上升），1.34V至1.46V（下降）
• 功率輸出限制（PLIM）：3.66W至39.8W（典型值）
• 輸出電流限制（ILIM）：0.024A至1.881A（典型值）
• 過流保護設定點（IOCP）：2.11A至2.35A（典型值）
• 熱關斷溫度（TTSD）：155°C

4. 功能描述

• ?啟用和關斷控制?：通過EN/SHDN引腳控制設備的啟用和關斷。
• ?過壓保護?：通過OVP引腳實現過壓保護，可配置過壓閾值。
• ?輸出斜率控制?：通過dVdT引腳控制輸出斜率，限制開機時的浪涌電流。
• ?電流和功率限制?：提供可配置的電流和功率限制功能，保護負載免受過流和過功率損害。
• ?IN到OUT短路檢測?：檢測IN和OUT引腳之間的短路，并通過FLT引腳指示。
• ?熱關斷和過溫保護?：在結溫過高時自動關斷輸出，保護設備免受過熱損害。

5. 應用信息

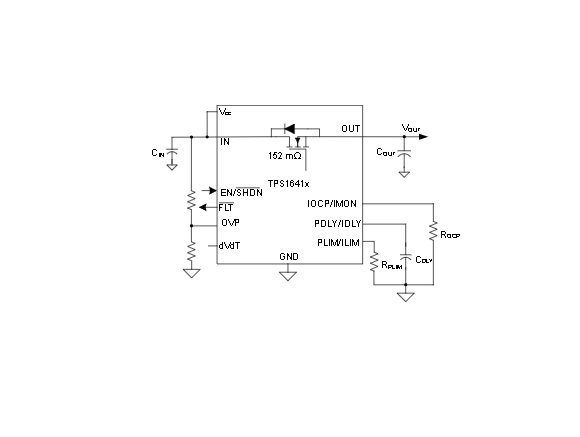

• ?典型應用?：15W功率限制的低功率電路（LPCs）。
• ?系統示例?：包括在DC/DC或反激轉換器輸出端的準確功率或電流限制。
• ?設計實踐?：提供最佳設計實踐，如使用足夠的輸入電容、連接PowerPAD到GND等。

6. 布局指導

• ?高電流路徑?：高電流路徑的連接應盡可能短，并足以承載至少兩倍的全負載電流。
• ?GND連接?：PowerPAD引腳必須用最短可能的跡線連接到PCB的GND平面。
• ?旁路電容?：輸入旁路電容應盡可能靠近IN和GND引腳放置。

7. 封裝與訂購信息

• ?封裝類型?：QFN 3×3 mm，0.5 mm間距。
• ?訂購信息?：提供詳細的訂購代碼和封裝尺寸圖。
