概述
MAX32674C是一款算法/傳感器中樞，提供嵌入式軟件和先進的算法，適用于健身和醫療可穿戴設備市場，可直接與ADI的光學傳感器進行接口。配置為算法中樞時，MAX32674C可處理原始數據并輸出生物特征測量值。配置為傳感器中樞時，MAX32674C可無縫實現客戶所需的傳感器功能，包括與ADI光學傳感器解決方案的驅動器通信，以及向外界提供原始或計算數據。MAX32674C在閑置時會進入睡眠模式，從而優化系統功耗。

ADI提供由數據科學家和機器學習專家為完整解決方案開發的軟件算法——獲取原始ADC數據并將其轉化為實用數據，例如心率和SpO 2 。該器件在交付時未編程。主機微控制器通過I^2^C從機接口與內部引導加載程序連接，以進行初始編程或現場升級。

MAX32674C支持MAX86176，用于基于手腕的算法中樞和傳感器中樞應用。傳感器中樞使用主機模式SPI接口與傳感器通信。

MAX32674C中的可穿戴算法在用作傳感器中樞時支持直接連接加速度計。它還支持通過主機微控制器間接連接加速度計。該架構可對捕獲樣本中的運動偽影提供可靠檢測和補償。

該器件采用微型封裝：2.50mm x 1.75mm、0.4mm間距、24引腳WLP。
數據表：*附件：MAX32674C超低功耗生物識別算法 傳感器中樞技術手冊.pdf

應用

• 佩戴式健身設備
• 可聽戴設備
• 可穿戴醫療設備
• 便攜式醫療設備
• 移動設備

特性

• ADI提供的軟件可加快上市時間：
  • 嵌入式算法
  • 示例主機微控制器源代碼
  • 通過傳感器中樞處理復雜的傳感器管理和同步
    • 減少主機交互
• 基于手腕的算法用于測量：
  • 脈搏心率
  • 脈搏血氧飽和度(SpO 2 )
  • 心率變異性
  • 皮膚接觸檢測
  • 活動追蹤
• 自動曝光控制(AEC)在自動增益控制(AGC)的基礎上提供多維度的改進，優化了：
  • 模擬前端LED電流
  • 采樣速率
  • 脈沖寬度
  • 積分時間
  • 功耗和性能
• 原始數據和處理后的數據均可用
• 軟件/算法可升級
• FIFO有效減少了主機交互
• 引導加載程序有助于進行經過身份驗證的安全軟件升級

框圖

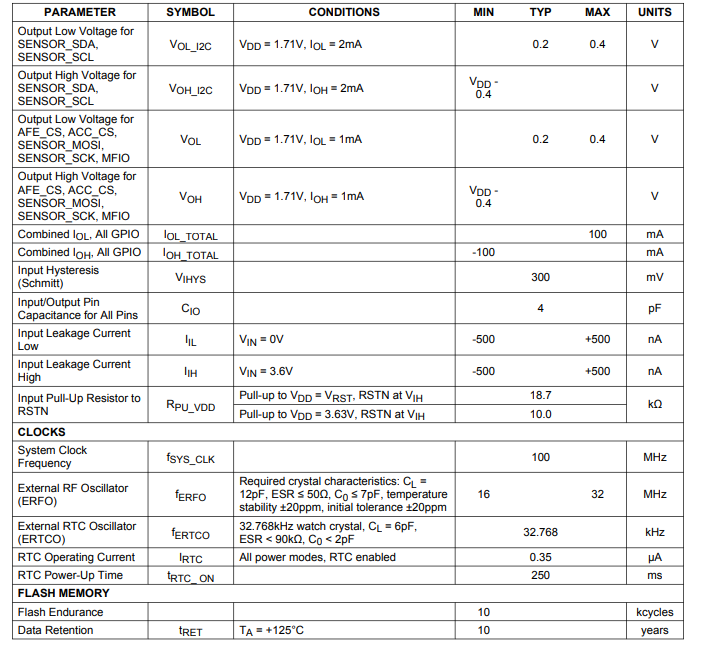

電特性

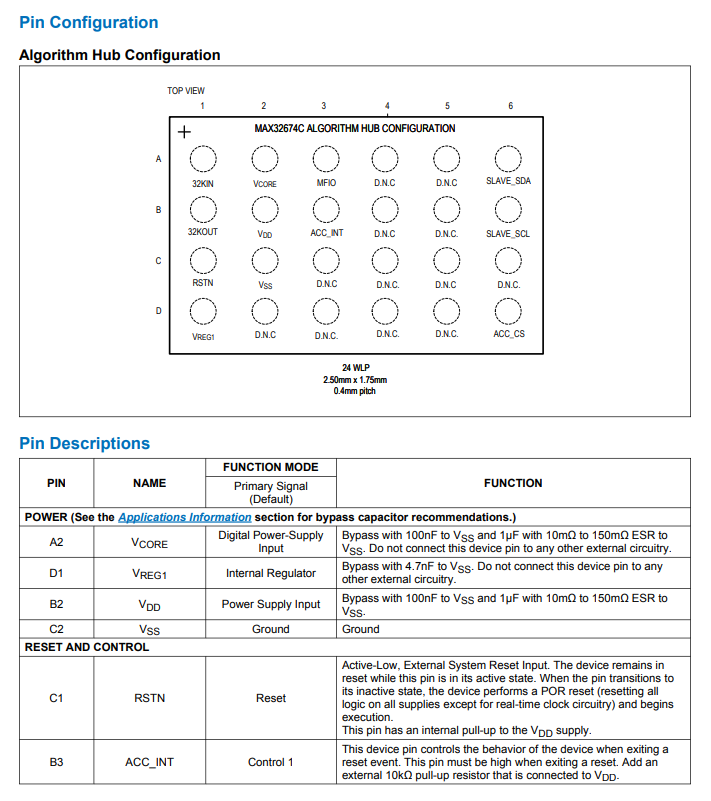

引腳配置描述

應用信息

旁路電容

正確使用旁路電容可將集成電路產生的噪聲引入接地層。引腳說明表指出哪些引腳應連接到旁路電容以及相應的接地層。
建議集成電路封裝的每個引腳/焊球都連接一個旁路電容。例如，如果引腳說明表顯示與電源A相關的器件引腳有四個，那么應將四個單獨的電容分別連接到這四個引腳上。
電容應盡可能靠近其對應的器件引腳放置。當推薦使用多個電容值時，電容應以并聯方式放置，從最低值的電容開始，且最靠近引腳。

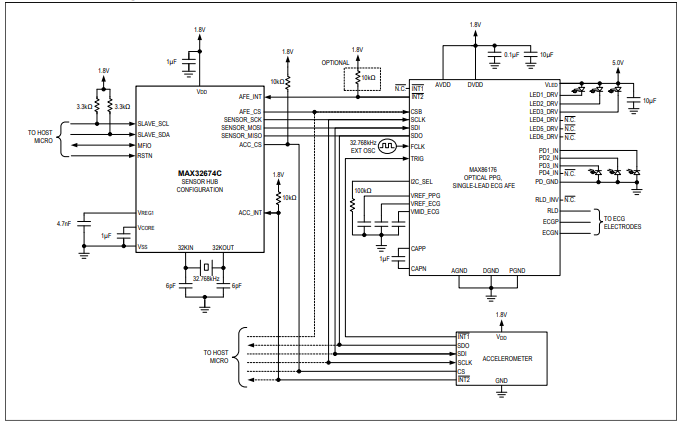

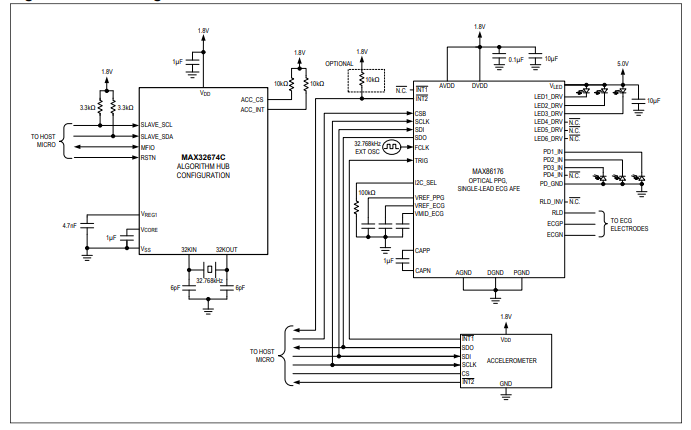

典型應用電路
