金升陽推出的FC-L15HB是為我司AC磚類電源配套使用的EMC輔助器。將FC-L15HB加裝在金升陽AC/DC磚類電源的前端，可以提高電源產品IEC/EN61000—4系列及CISPR32/EN55032標準的EMC性能。

01產品優勢

（1）高共差模插入損耗

①DM&CM＞60dB@550KHz：

150K~1MHz＞35dB(CM/DM)

1~10MHz以內＞25dB(CM/DM)

10~30MHz＞35dB(CM/DM)

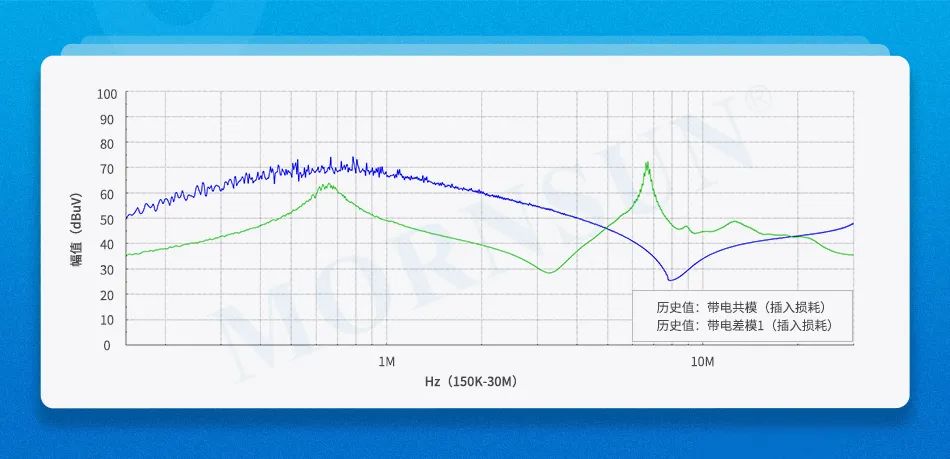

圖1 FC-L15HB型號插入損耗圖

（2）高浪涌抑制能力

結合外圍電路，滿足浪涌抑制 線對線：±2KV；線對地：±4KV。

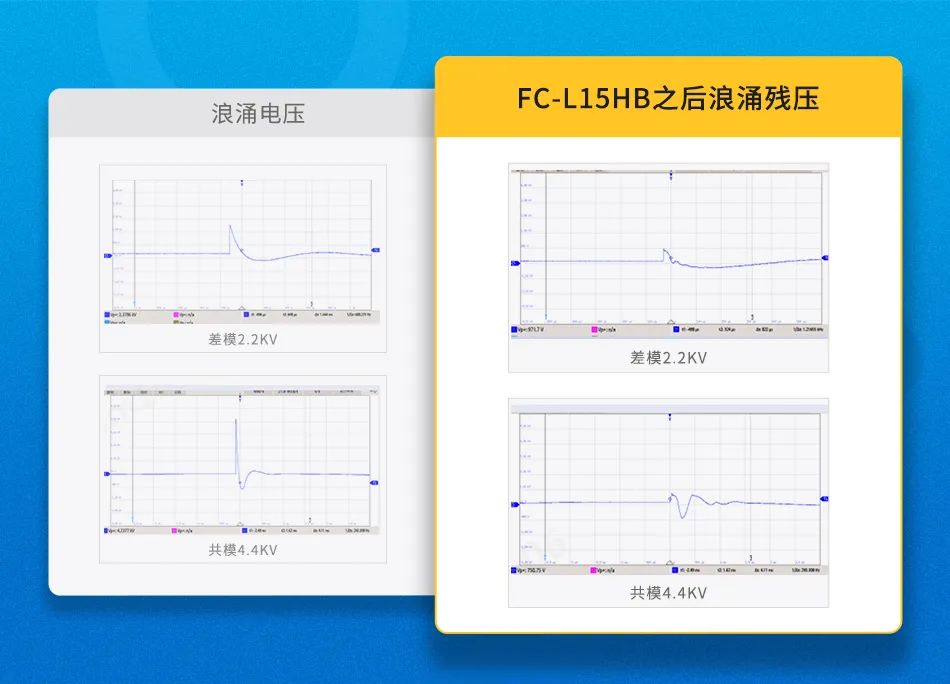

圖2 FC-L15HB型號浪涌抑制效果對比圖

（3）EMI抑制效果

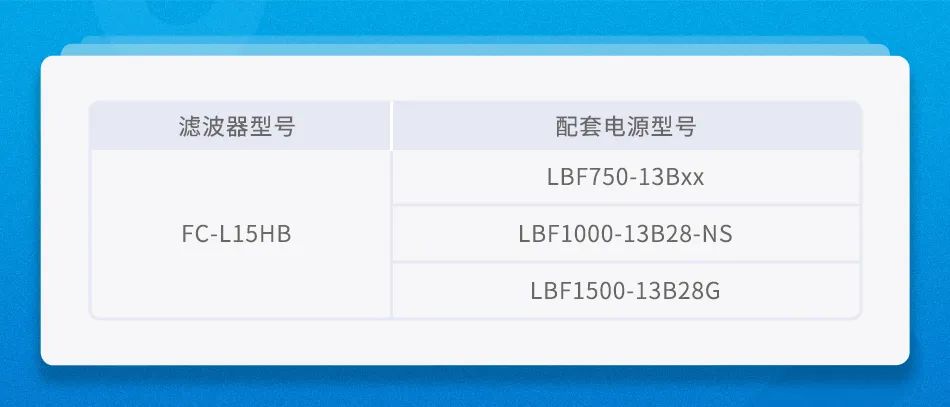

濾波器推薦我司配套電源見下表：

濾波器配套電源后EMI改善詳細情況如下：

①FC-L15HB及推薦外圍電路配套LBF750-13Bxx系列測試傳導、輻射，滿足 EN55032 Class A。

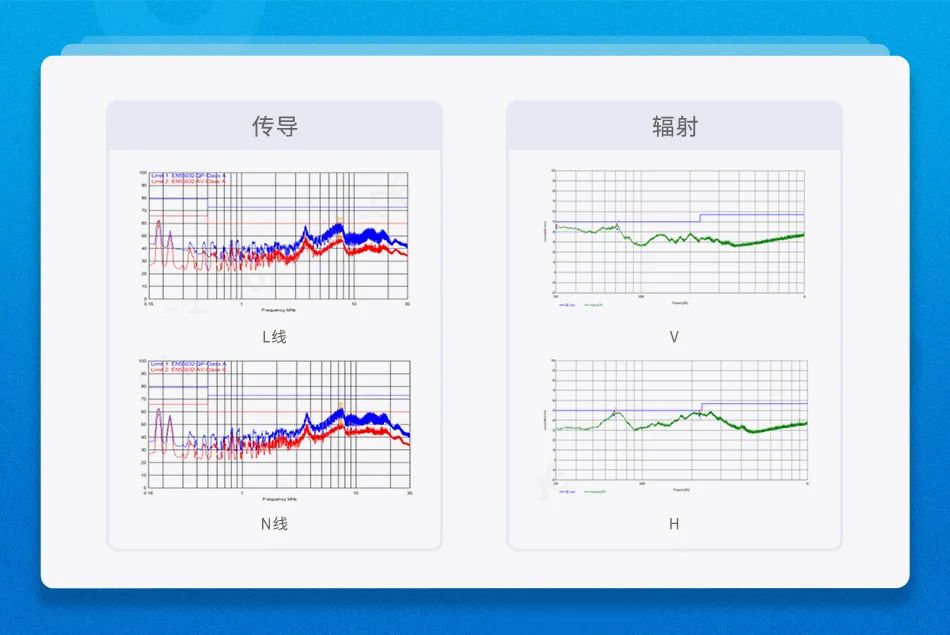

圖3 配套LBF750-13Bxx使用時EMI抑制效果圖

②FC-L15HB及推薦外圍電路配套LBF1000-13B28-NS 測試傳導、輻射，滿足 EN55032 Class A。

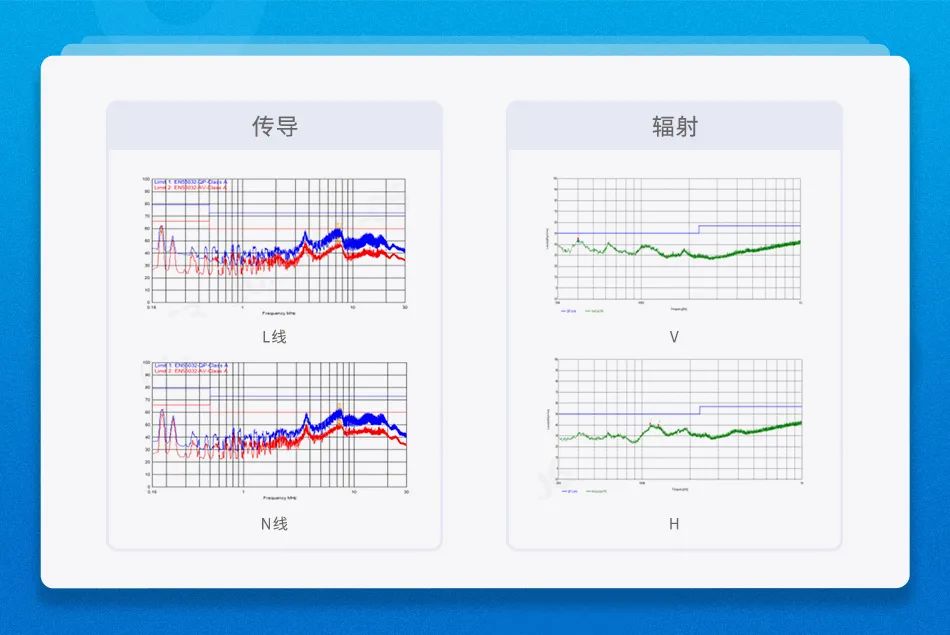

圖4 配套LBF1000-13B28-NS使用時EMI抑制效果圖

③FC-L15HB及推薦外圍電路配套LBF1500-13B28G測試傳導、輻射，滿足 EN55032 Class A。

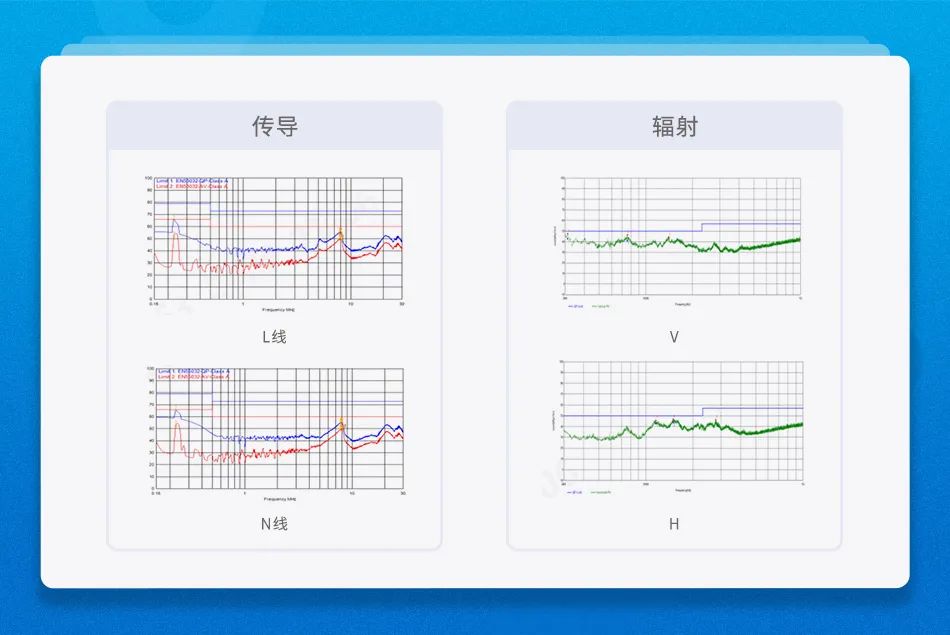

圖5 配套LBF1500-13B28G使用時EMI抑制效果圖

（4）符合安規標準

FC-L15HB符合安規標準EN62368，具有CE認證。

02應用場景

將 FC-L15HB 加裝在金升陽 AC/DC 磚類電源的前端，可以提高電源產品 IEC/EN61000-4 系列及 CISPR32/EN55032 標準的 EMC 性能。可廣泛應用于工控、通信、服務器、儀器檢測、車載船載機載系統等領域。

03產品特點

· 高共差模抑制能力（DM&CM＞60dB@550KHz）

· 高絕緣耐壓2500VAC（L~PE, N~PE，漏電流<5mA，時間1分鐘）

· 高浪涌抑制能力（可抑制浪涌線對線：±2KV；線對地：±4KV）

· 寬范圍工作電壓（85~305VAC，120~430VDC）

· 超薄超小體積（外觀尺寸63*60*14.5mm，大致為半磚電源尺寸大?。?/p>

· 符合安規標準EN62368/5000m
