氮氣柜電控系統是其實現精準環境控制的核心，通過傳感器、控制器、執行機構及軟件的協同工作，確保柜內氧氣濃度、溫濕度等參數穩定在設定范圍內。以下是其內部電控系統的詳細解析：
一、電控系統核心組成
1. 傳感器模塊：環境監測的“感官”
1）氧氣傳感器：采用電化學或光學技術，實時檢測氧氣濃度。精度±0.1% O?。通常安裝在柜內頂部或氣流循環路徑中，避免死角。
2）溫濕度傳感器：數字式電容傳感器，支持寬量程檢測（-40℃~85℃，0~100%RH）。內置自動校準算法，長期穩定性高。

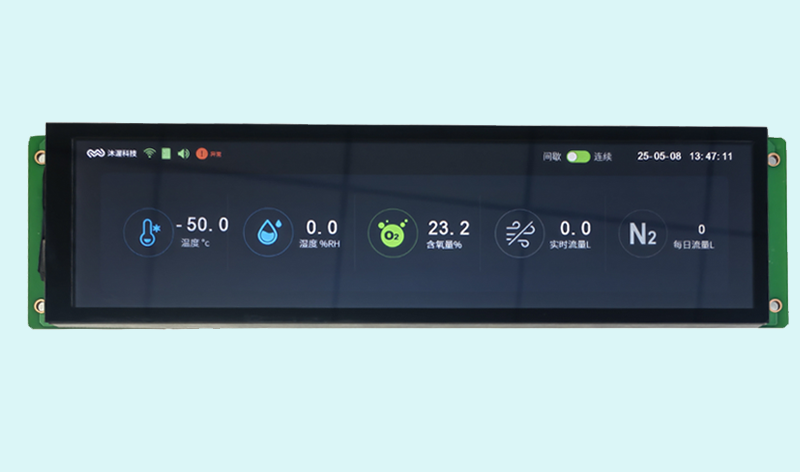

2. 控制核心：工業級微控制器或可編程邏輯控制器。支持多路信號輸入和多路輸出，控制氣泵、電磁閥等。負責接收傳感器數據并執行控制邏輯，支持溫濕度、氧含量、氮氣流量四參數實時顯示?；?a href="http://www.brongaenegriffin.com/tags/pi/" target="_blank">PID或模糊控制模型，動態調節氮氣流量。自動充氮減少氣體浪費。配備4寸/8.8寸/10.1寸智能觸摸屏，集成設備管理、數據曲線查詢、門鎖控制等功能界面，交互直觀。
3. 執行機構：電磁閥與氮氣流量計聯動，實現氮氣通斷及流速調節，節氣效率較傳統設備提升50%。電控門鎖支持遠程開關控制，開門自動亮燈并觸發氮氣補償機制。
4.電源與通信模塊：AC220V電壓輸入，過壓/過流保護電路，防止電涌損壞設備。本地接口：RS485、CAN總線，支持連接觸摸屏。遠程通信：4G/Wi-Fi/網口模塊，數據上傳至云端平臺。

二、工作流程詳解
1.初始化準備
?檢查電源連接穩定性，確認電控柜電源開關狀態正常；驗證氮氣源壓力，確保管道無泄漏且流量計工作正常；測試密封膠條及門鎖功能，保證柜體密閉性達標。通過控制面板預設目標濕度值及氧含量閾值，配置氮氣流量計參數，根據柜體容積和開門頻率調整初始流量。
2.充氮置換階段
開啟電磁閥，氮氣經流量計調控后通過多孔分布管進入柜體，置換原有空氣，實時監測柜內壓力變化。?當濕度傳感器和氧含量傳感器檢測值≤設定閾值時，自動停止充氮，流量計浮子位置與氮氣流量數據通過控制面板可視化顯示。
3.環境動態調控
?溫濕度氧含量傳感器采集數據，通過控制芯片進行多參數協同分析；三色狀態指示燈同步顯示系統運行狀態。
三、智能化擴展功能?
支持4G/WiFi/RS485/網口聯網，可通過小程序或本地化在線監測系統實時查看環境數據及設備狀態；數據存儲周期可設置，支持查看歷史記錄。預留Modbus協議接口，可接入工廠MES系統實現集中管控。
氮氣柜電控系統通過精密傳感、智能算法與高效執行機構的無縫配合，將環境控制從“粗放經驗”升級為“科學閉環”。無論是尖端芯片還是紙質文件，皆能在其構建的數字化微環境中安然存續。隨著物聯網與AI技術的深度融入，未來的電控系統將更加自主、節能，成為工業4.0時代不可或缺的“環境守護者”。
