背景

近年來隨著環境惡化、節能減排、國家能源安全等問題不斷被提上議程，新能 源汽車也再次進入世人的眼簾，政府因勢利導出臺了一系列政策和法規。然而目 前電動車在國內的推廣情況依然不容樂觀，據中國汽車工業協會的統計，2013 年全國僅銷售新能源汽車 17642 輛，其中主要是出租及公交系統，私家車鳳毛麟 角。由于公交系統容量有限，私家車才是推動新能源汽車產業化的主力軍。但目 前民用電樁建設困難，汽車廠商在電力技術問題上難以突破，而電網企業缺少終 端客戶信息，建樁大量閑置，造成盲目投資。因此民用新能源汽車充電樁建設方面的缺失，制約了新能源汽車的市場化，而選擇合適的運營模式，對于充電樁建設初期至關重要，進而影響到整個新能源汽車產業的健康發展。面對這種局勢提出由汽車廠商和電網企業聯盟建設充電樁的模式。

新能源汽車是零污染、零排放的新能源綠色產品，具有良好的發展前景，而新 能源汽車的能量補給是其發展的前提和基礎，針對此問題，現有文獻對充電站的布局規劃、選址、設施利用率及運行模式研究較多，而針對民用充電樁的研究較少，對于充電樁的運營分析更是鮮有，因此本文針對慢充方式的充電樁運營模式進行研究，以期提出一種合理的充電樁運營模式，盡快完善新能源汽車的基礎設施水平，推動新能源汽車的市場化進程。

國際主流的三種充電樁運營模式分析

目前國際主流的充電樁運營模式有三種，它們分別是:政府為推動的充電樁運 營模式、電網企業為推動的充電樁運營模式、汽車廠商為推動的充電樁運營模式。 它們各有優缺點，接下來將對比結果分別進行如下論述:

政府為推動的充電樁運營模式

即政府作為新能源汽車充電樁的投資主體，政府 組織汽車廠商、電力供應商、設備供應商共同參與充電樁的建設與運營，代表國 家如日本和美國。該模式適用于新能源汽車發展初期、商業化運行規模較小的階段，需要政府鼓勵和扶持企業從事充電樁的建設。政府出資建設運營充電樁，產生的虧損可由財政負擔，可促進新能源汽車商業化運行的實施和發展，但是隨著充電樁數量的增加，投資需求變大，政府財政將難以支撐，且該模式由于缺乏市場競爭，會導致充電樁項目效率低下。

電網企業為推動的充電樁運營模式

即電網企業作為新能源汽車充電樁的投資主體，負責新能源汽車充電樁的建設與運營，充電設施具有完全的商業化性質，代表國家有法國和德國。該模式適用于新能源汽車商業化運行規模較大，充電用戶 規模和服務需求相對穩定，投資渠道通暢。目前已有國家電網、南方電網承擔新能源汽車充電樁的建設。電網企業建設充電樁是看好充電樁的盈利前景，電網企業建充電樁具備電力資源優勢、網絡傳輸優勢和技術標準優勢，但是缺少終端銷售網絡和充電樁的運營經驗。

汽車廠商為推動的充電樁運營模式

即汽車廠商為促進新能源汽車的推廣需要，自己投資建設充電樁，如新能源汽車生產企業通用、豐田都是自己建設運營充電樁，為用戶提供商業化的充電服務。該模式適用于新能源汽車商業化運行規模較大，充電服務基礎設施良好、商業化條件成熟、投資渠道通暢的發展階段。汽車廠商投資充電樁，是將充電樁的建設視為新能源汽車后市場服務的部分內容，將產品與服務價值鏈整合，也是按照市場化原則實施商業化運作。但是當充電樁大規模增加時，提供的電力和技術可能無法滿足實際需求，充電樁利潤受到電價波動的影響。

應用方案

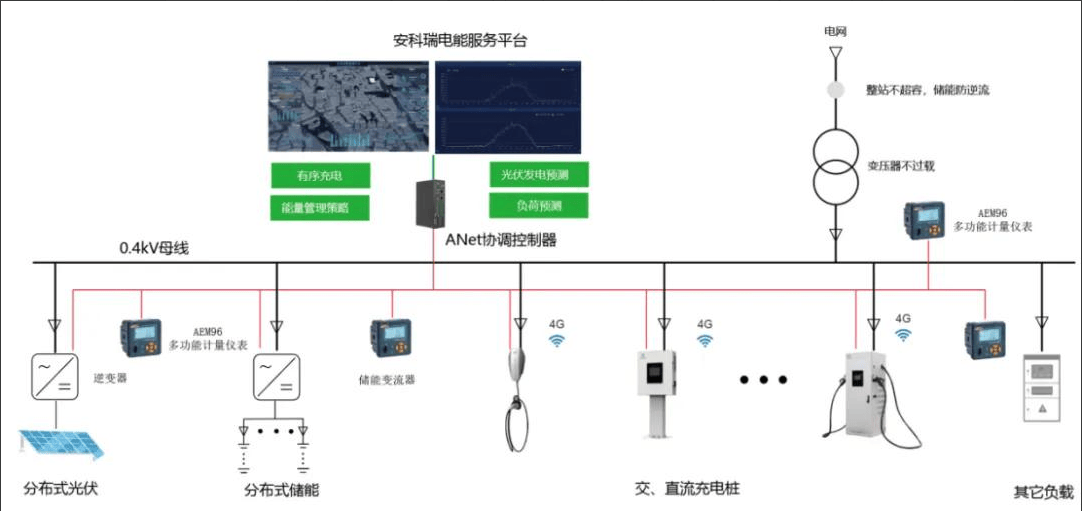

有序充電管理系統示意圖

有序充電管理系統示意圖

平臺結構圖

充電運營管理平臺是基于物聯網和大數據技術的充電設施管理系統，可以實現 對充電樁的監控、調度和管理，提高充電樁的利用率和充電效率，提升用戶的充 電體驗和服務質量。用戶可以通過 APP 或小程序提前預約充電，避免在充電站 排隊等待的情況，同時也能為充電站提供更準確的充電需求數據，方便后續的調度和管理。通過平臺可對充電樁的功率、電壓、電流等參數進行實時監控，及時發現和處理充電樁故障和異常情況對充電樁的功率進行控制和管理，確保充電樁在合理的功率范圍內充電，避免對電網造成過大的負荷。

云平臺功能

平臺除了對充電樁的監控外，還對充電站的光伏發電系統、儲能系統以及供電 系統進行集中監控和統一協調管理，提高充電站的運行可靠性，降低運營成本， 平臺系統架構如下圖所示。

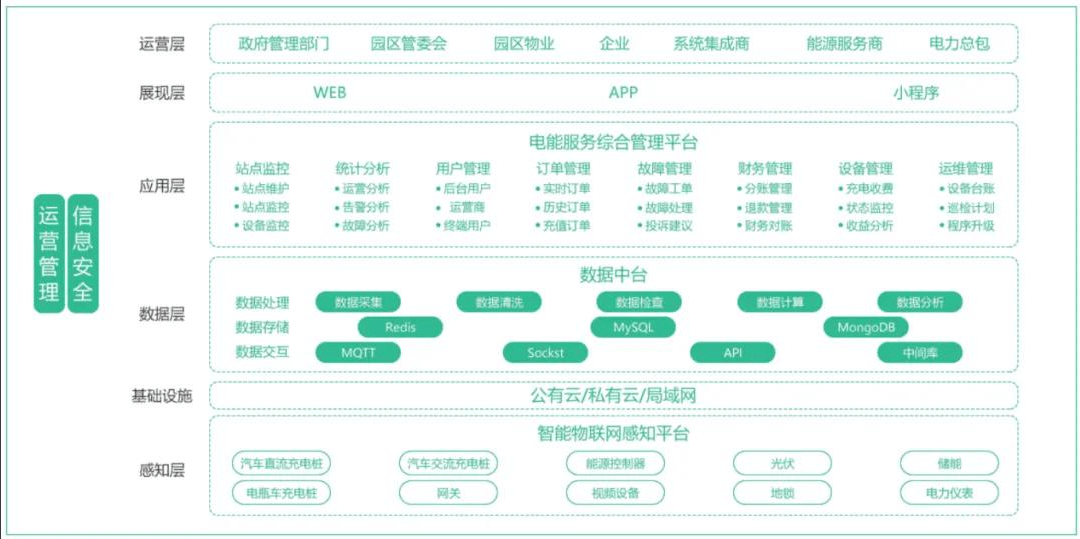

充電樁運營管理平臺系統架構

大屏顯示：展示充電站設備統計、使用率排行、運營統計圖表、節碳量統計等數據。

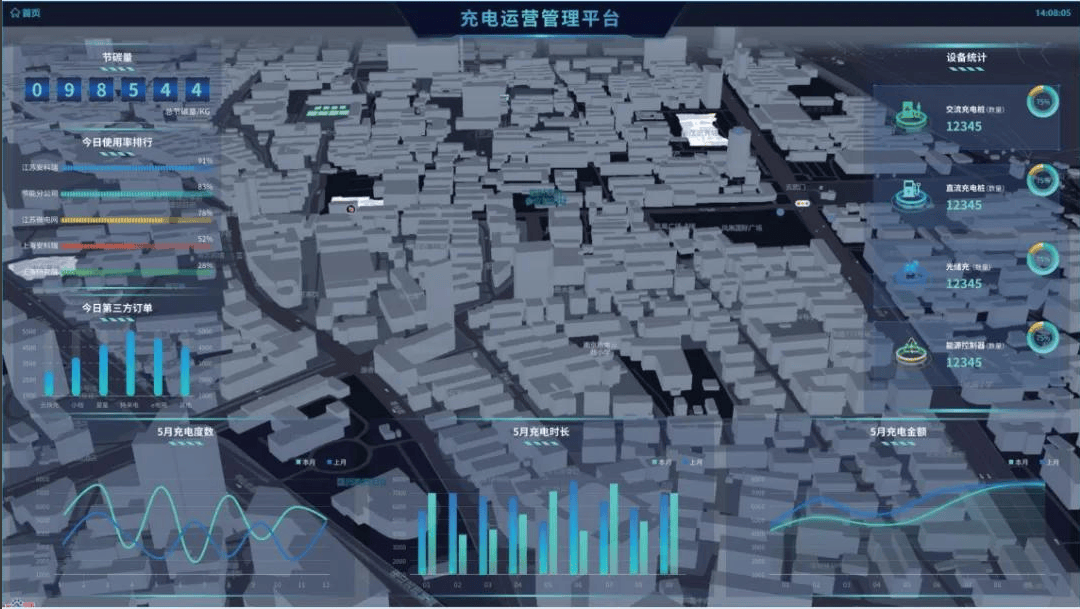

大屏展示界面

站點監控：顯示設備實時狀態、設備列表、設備日志、設備狀態統計等功能。

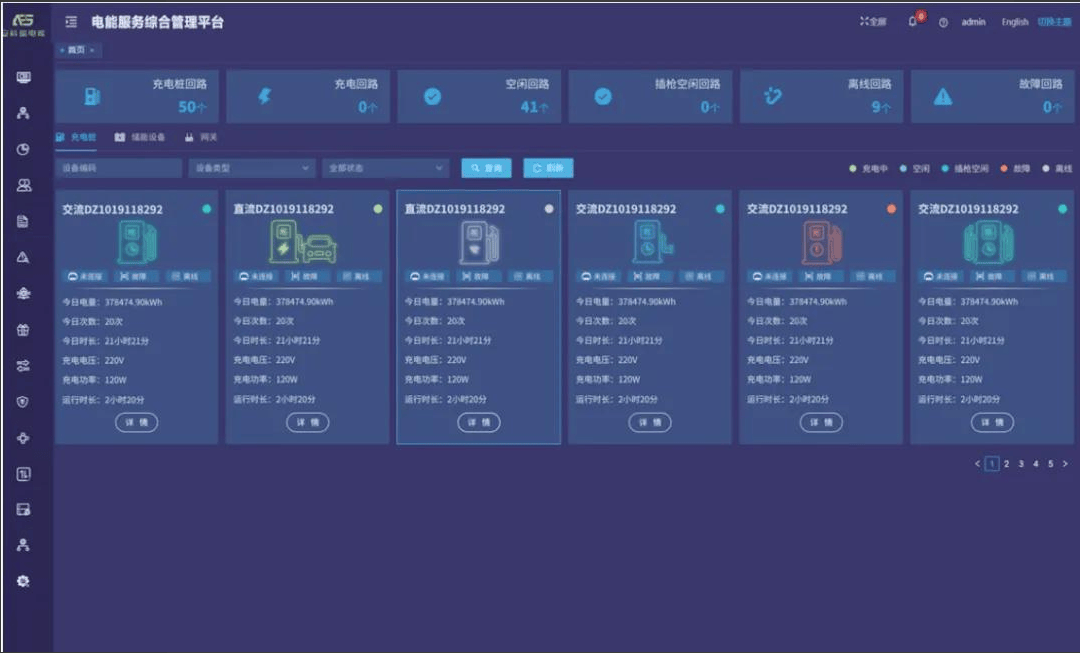

站點監控界面

設備監控：顯示設備實時信息、配套設備狀態、設備實時曲線、關聯訂單信息、 充電功率曲線等。

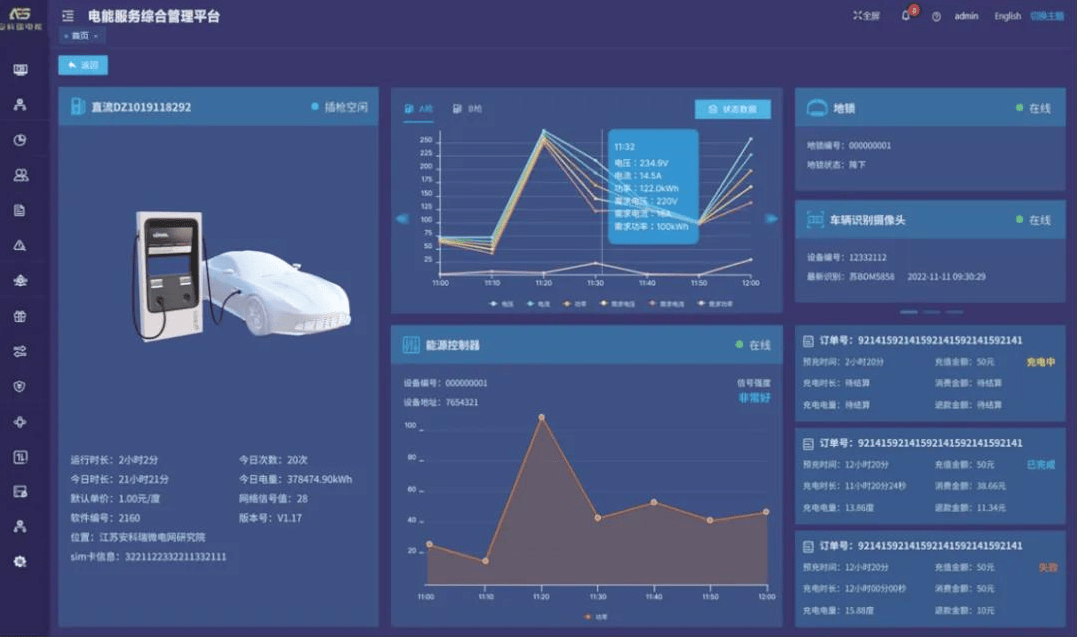

設備監控界面

運營趨勢統計：顯示運營信息查詢、站點對比曲線、日月年報表、站點對比列表 等功能。

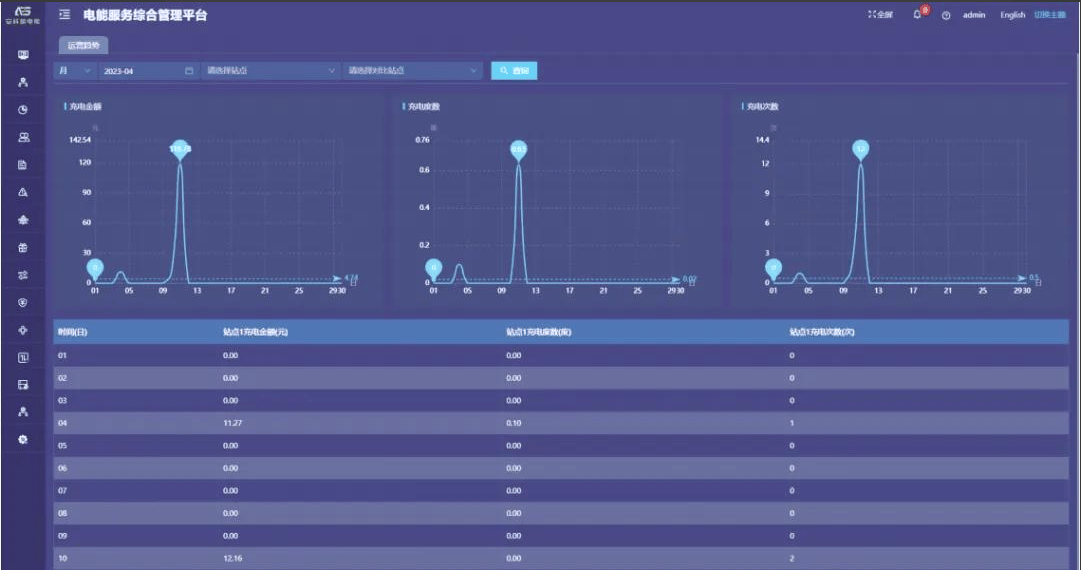

運營趨勢界面

收益查詢：提供收益匯總、實際收益報表、收益變化曲線、支付方式占比等功能。

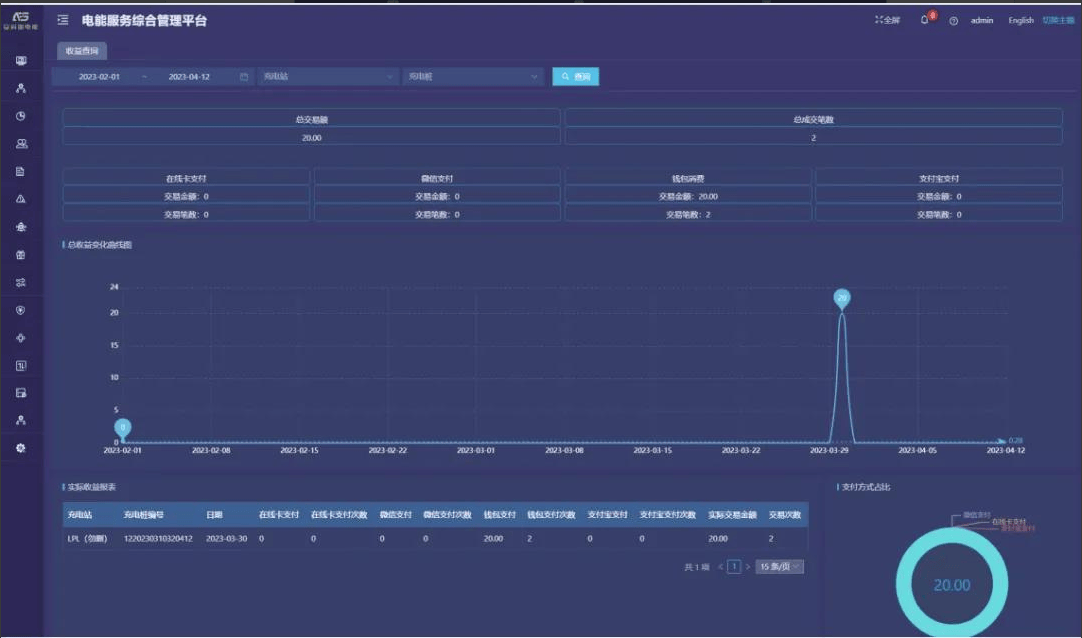

收益查詢界面

故障分析：提供故障匯總、故障狀態餅圖、故障趨勢分析、故障類型餅圖等功能。

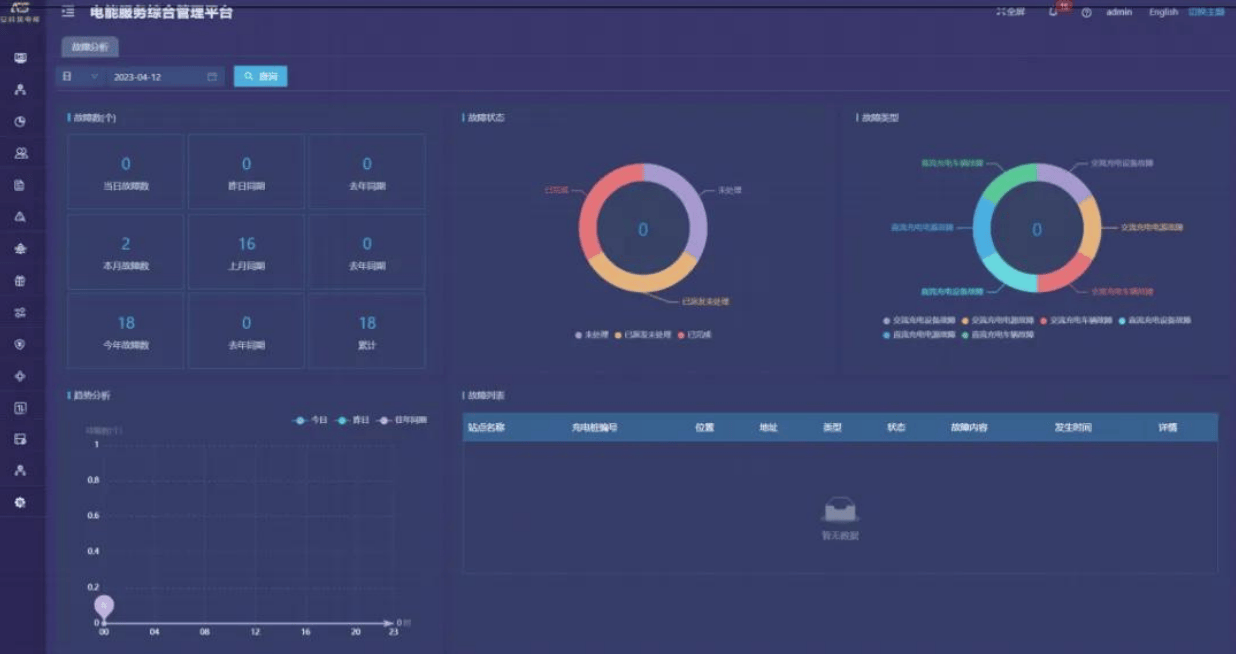

故障分析界面

訂單記錄：提供實時/歷史訂單查詢、訂單終止、訂單詳情、訂單導出、運營商 應收信息、充電明細、交易流水查詢、充值余額明細等功能。

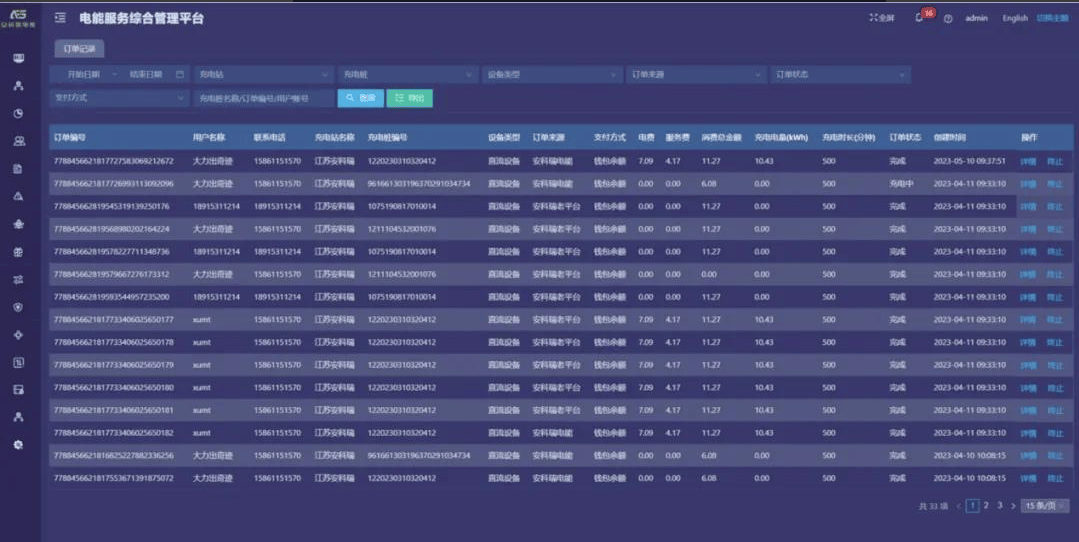

訂單查詢界面

方案優勢

產品選型

為廣大用戶提供慢充和快充兩種充電方式，便攜式、壁掛式、落地式等多 種類型的充電樁，包含智能 7kw/21kw 交流充電樁，30kw 直流充電樁， 60kw/80kw/120kw/180kw 直流一體式充電樁來滿足新能源汽車行業快速、經濟、 智能運營管理的市場需求。實現對動力電池快速、安全、合理的電量補給，同時為提高公共充電樁的效率和實用性，具有有智能監測：充電樁智能控制器對充電樁具備測量、控制與保護的功能；智能計量：輸出配置智能電能表，進行充電計量，具備完善的通信功能；云平臺：具備連接云平臺的功能，可以實現實時監控，財務報表分析等等；遠程升級：具備完善的通訊功能，可遠程對設備軟件進行升級；保護功能：具備防雷保護、過載保護、短路保護，漏電保護和接地保護等功能；適配車型：滿足國標充電接口，適配所有符合國標的新能源汽車，適應不同車型的不同功率。下面是具體產品的型號和技術參數。

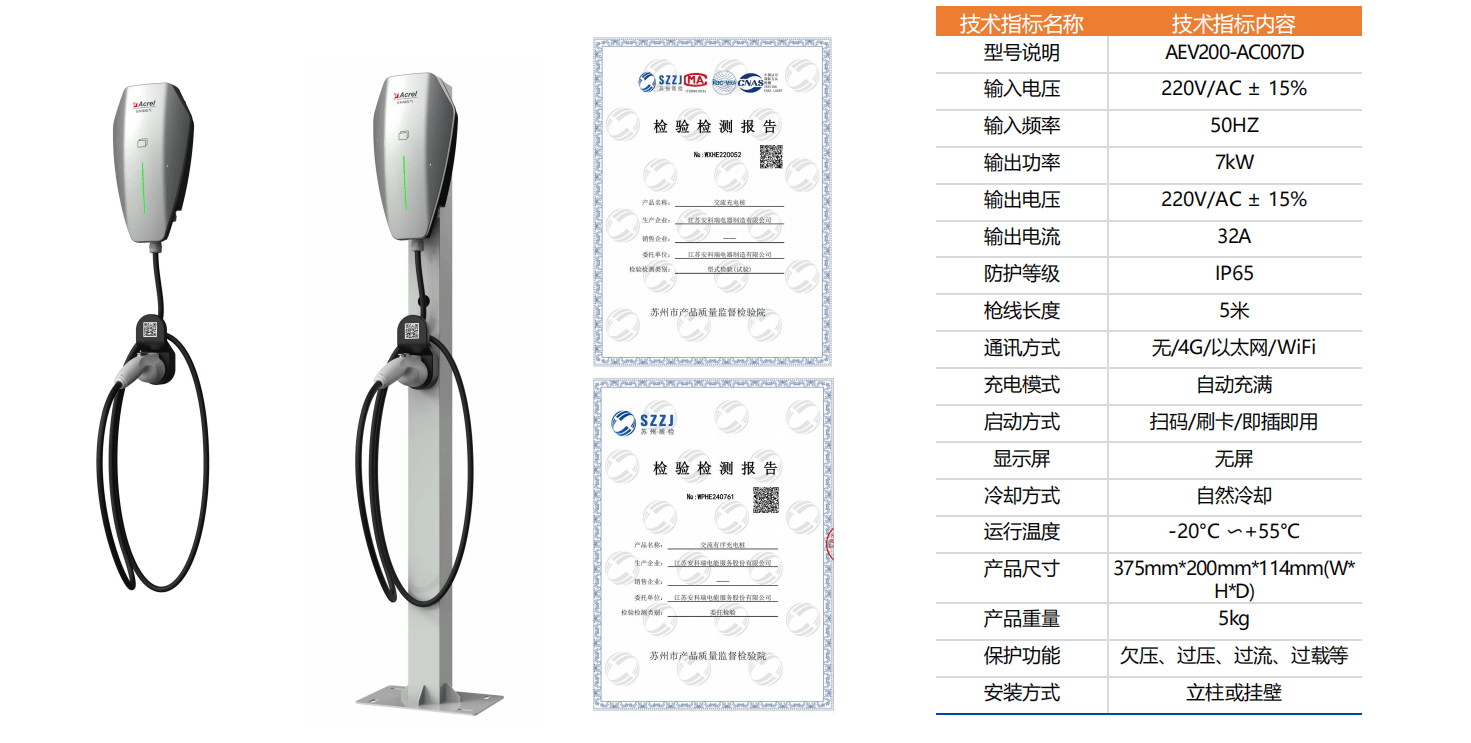

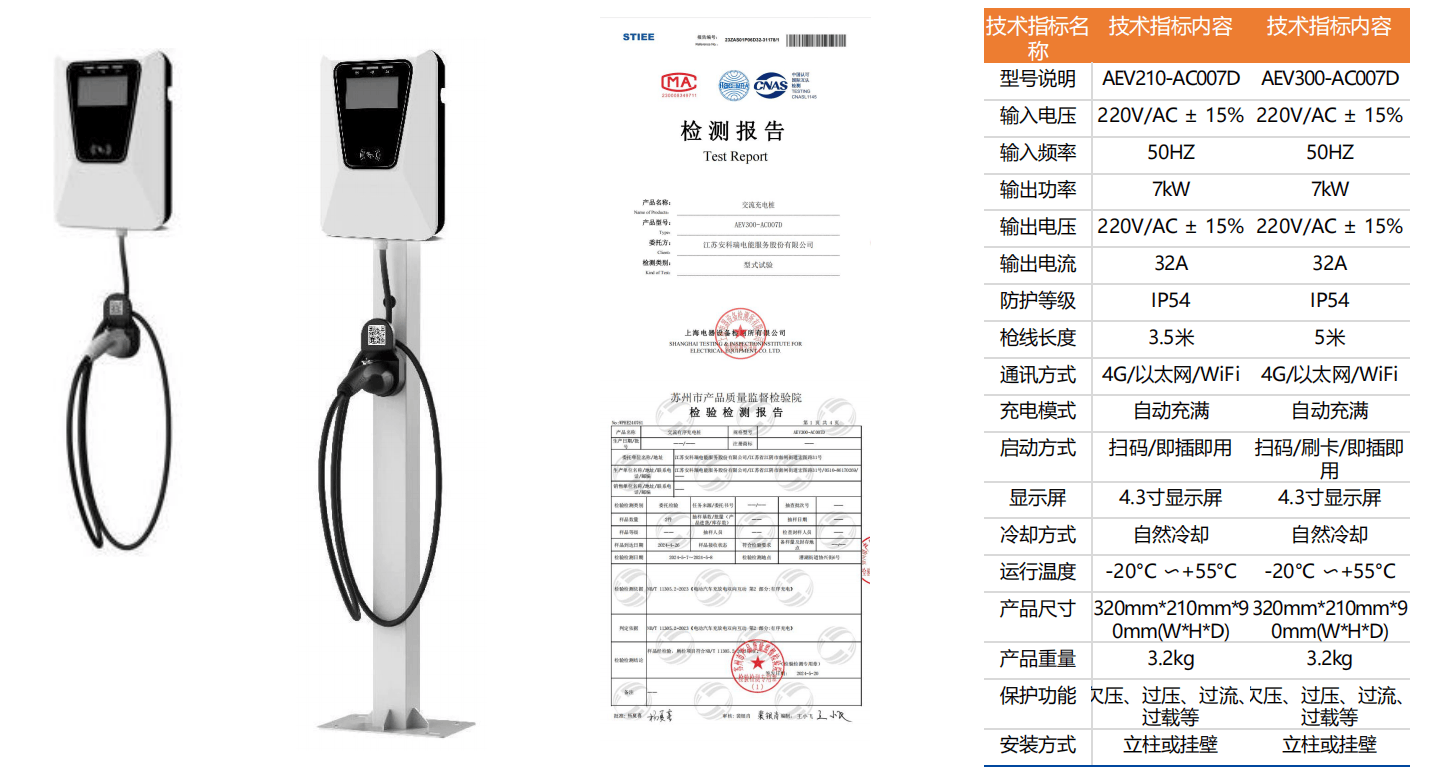

7kW交流充電樁

7kW交流充電樁

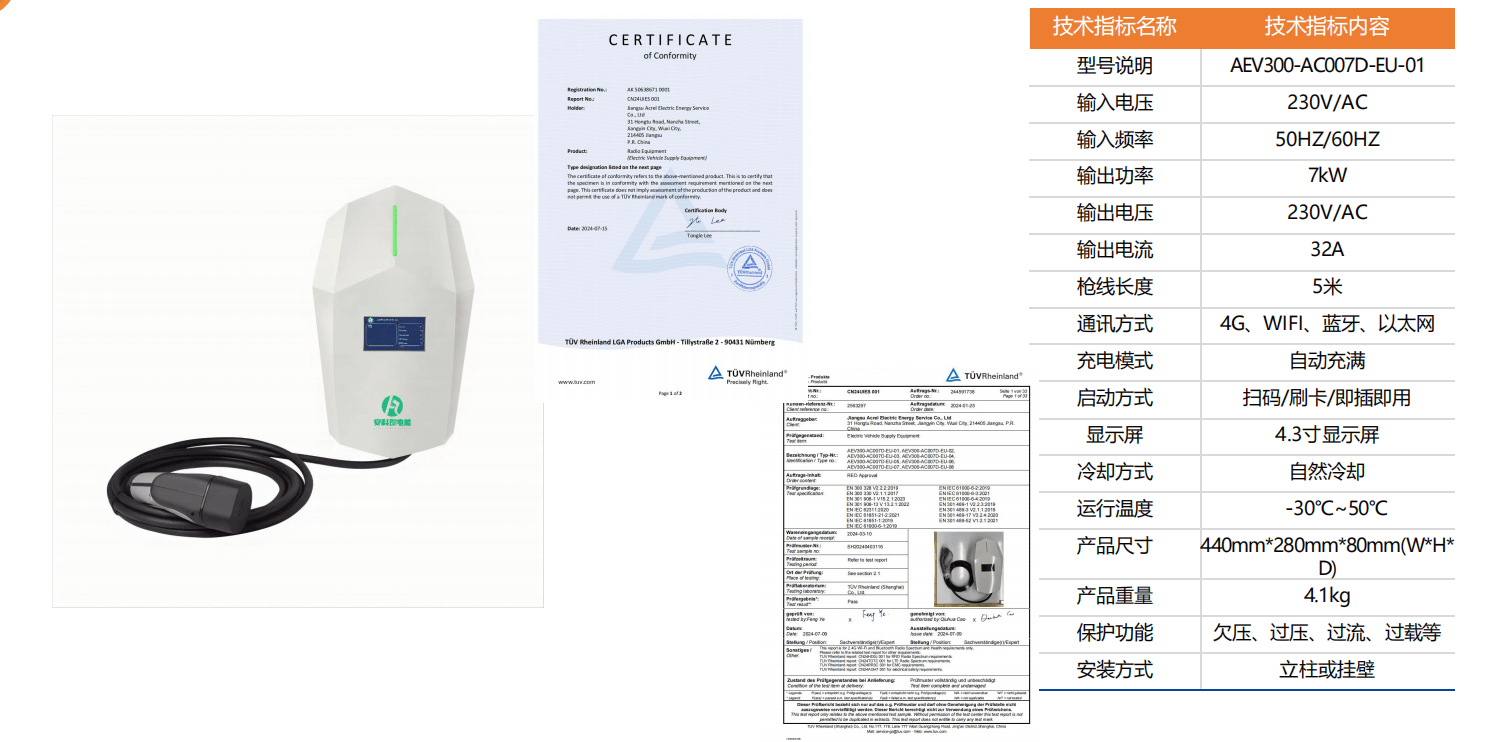

歐標7kW交流充電樁

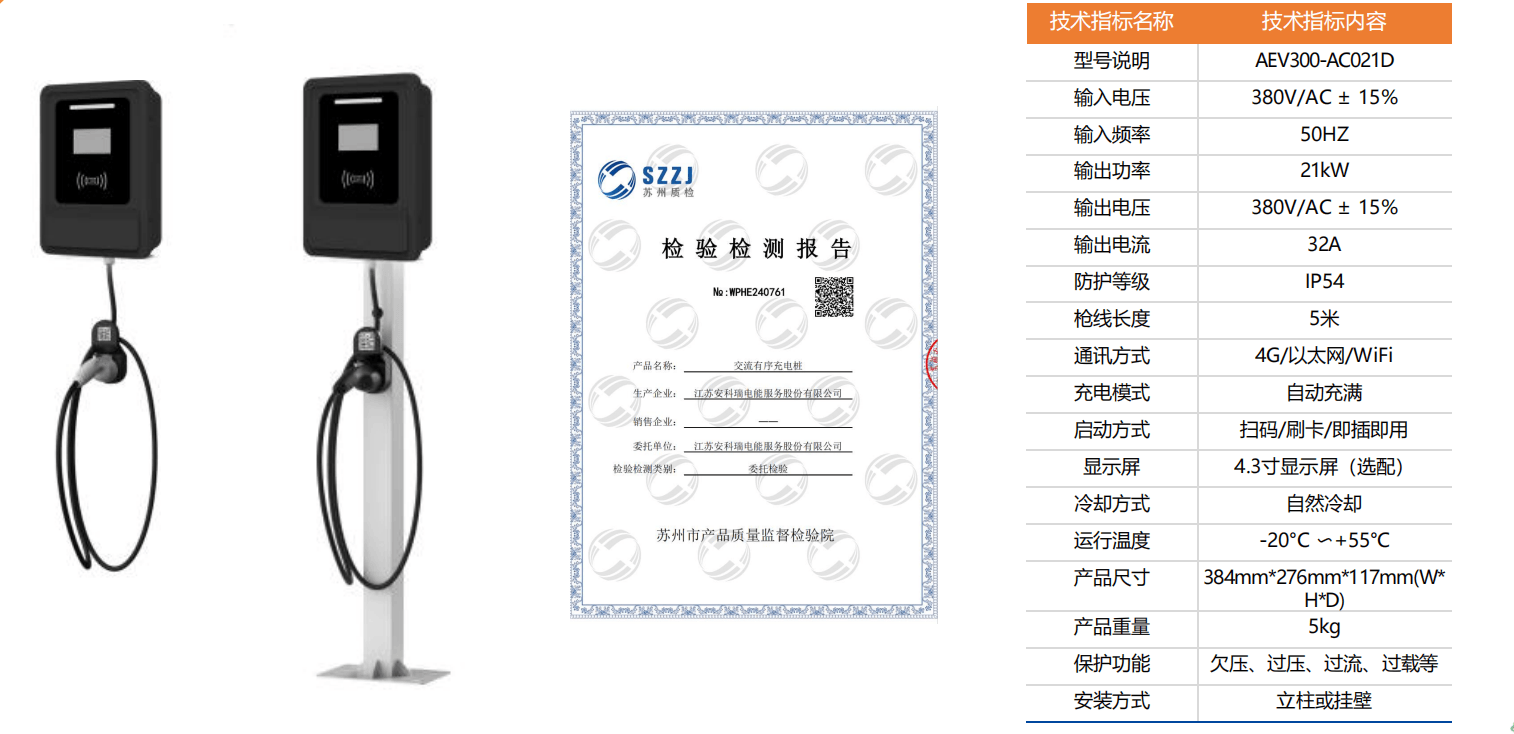

21kW交流充電樁

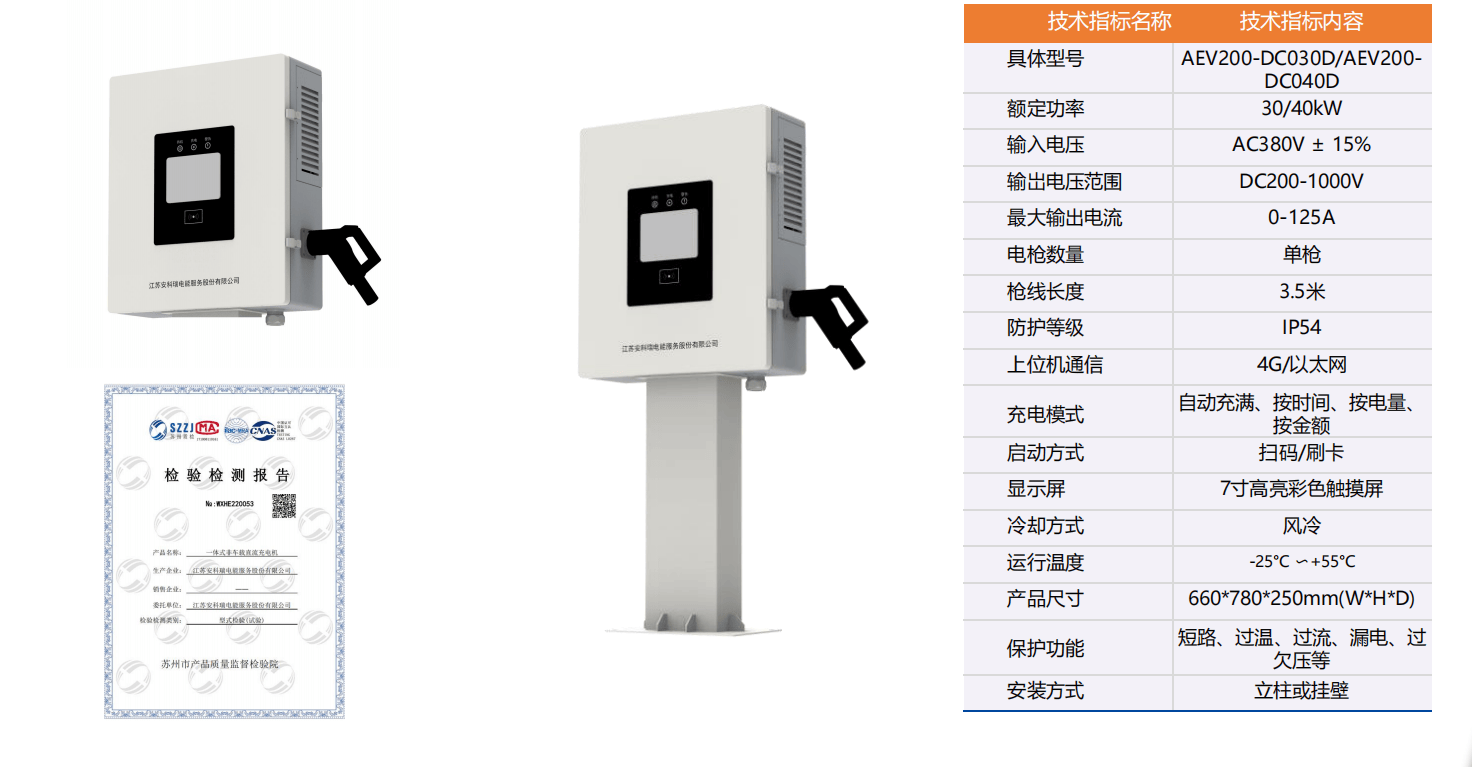

30kw/40kw直流充電樁

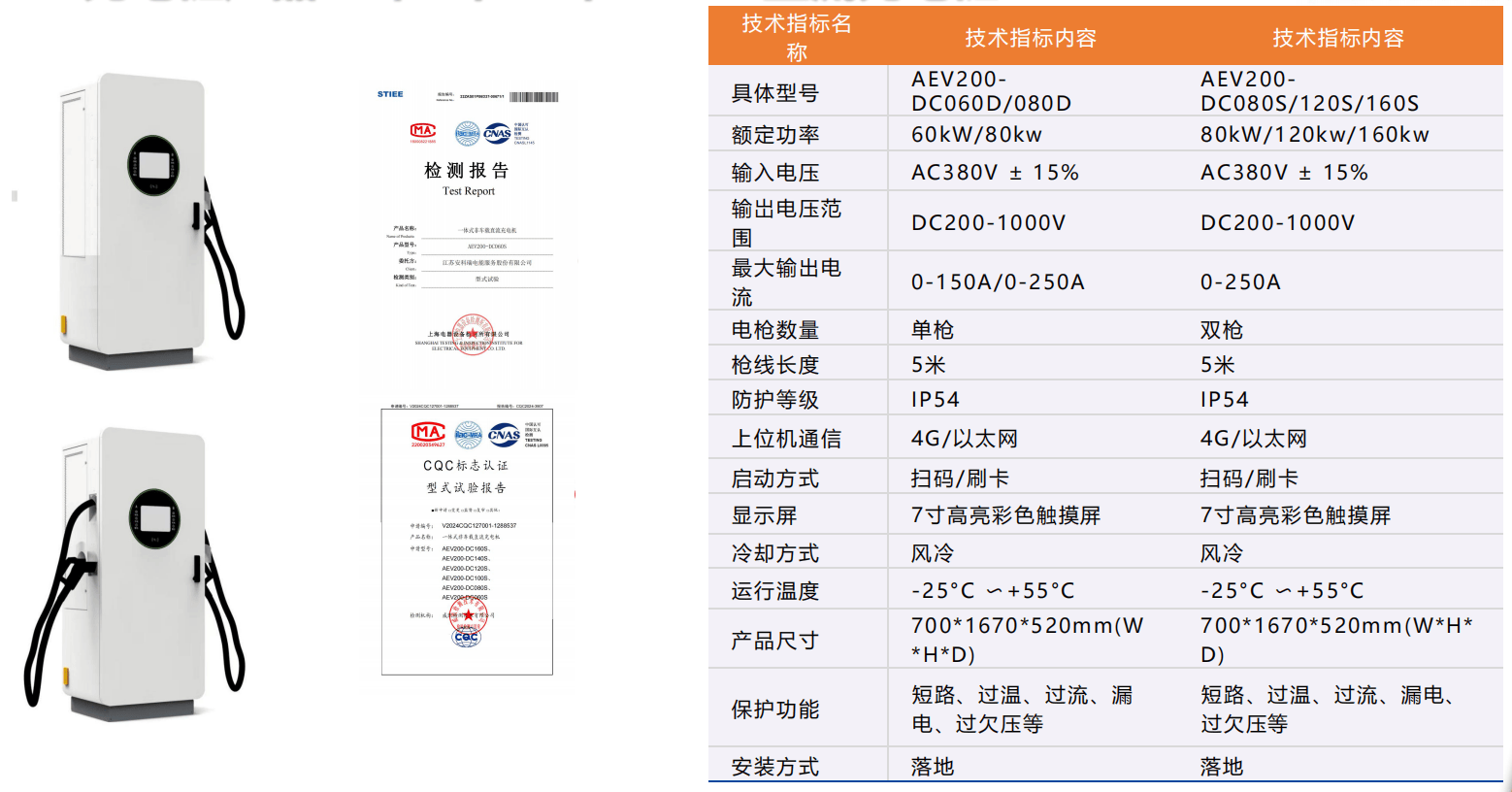

60/80/120/160kw直流充電樁

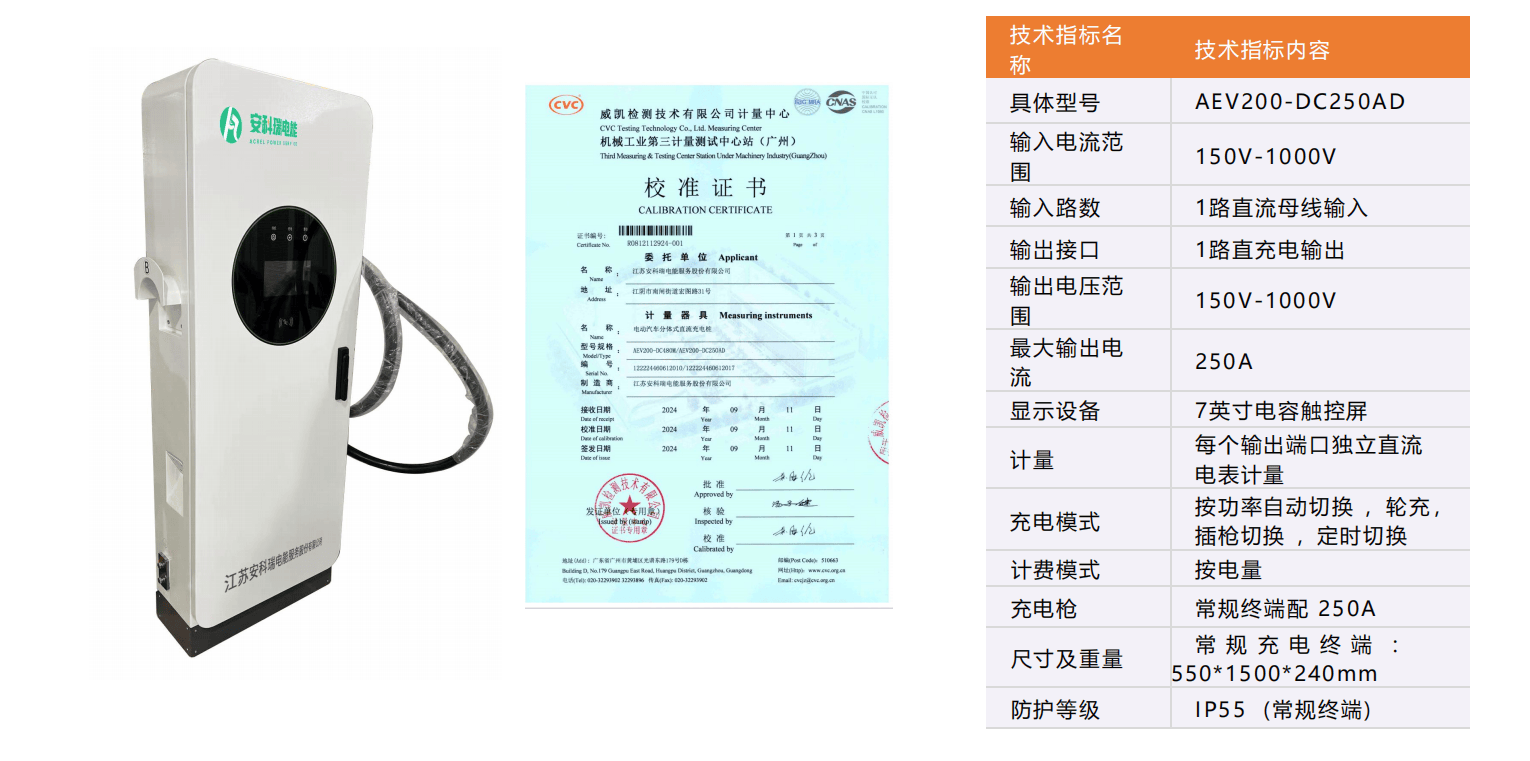

單槍直流充電終端

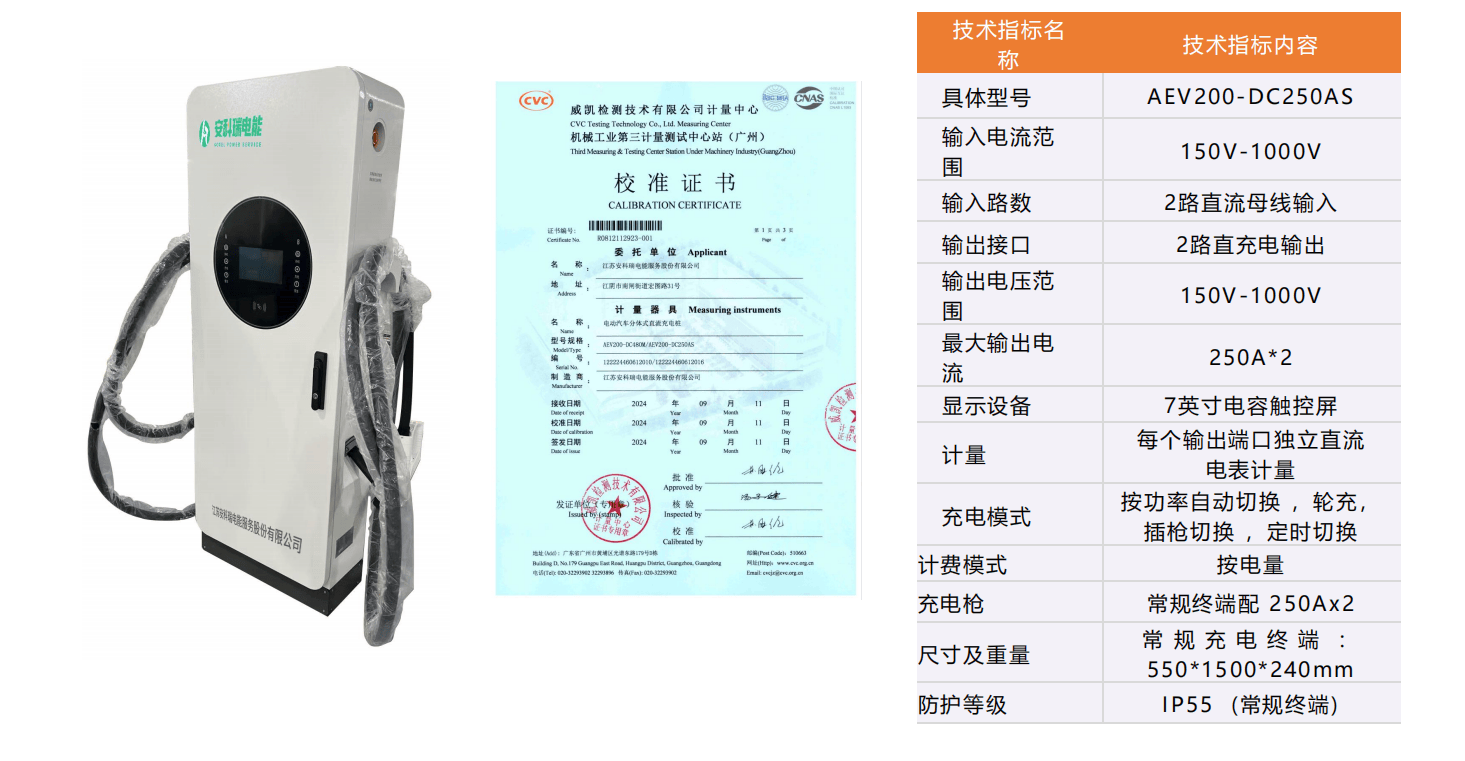

雙槍直流充電終端

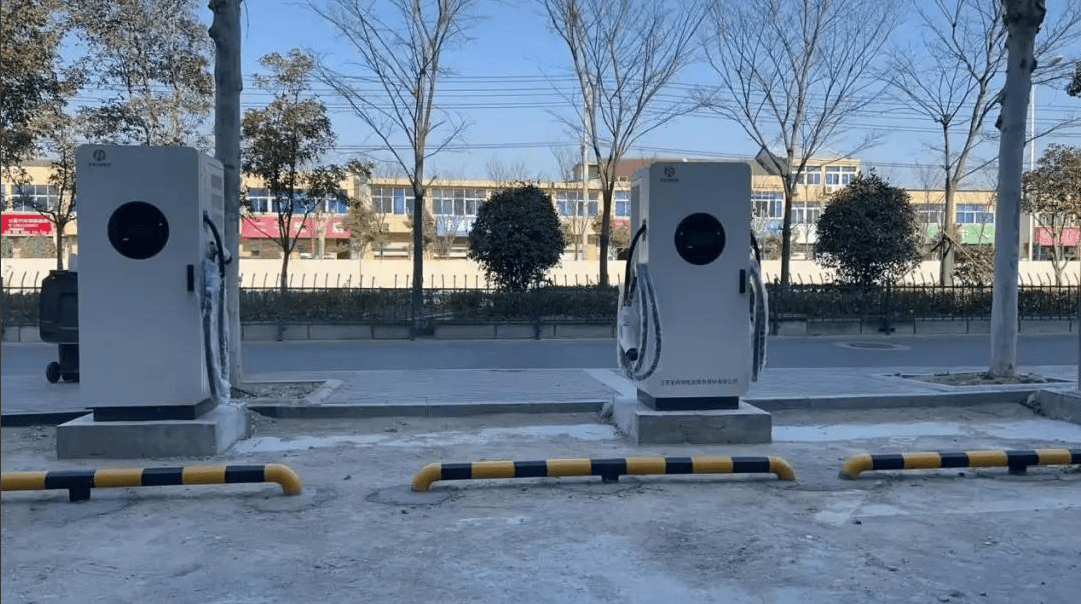

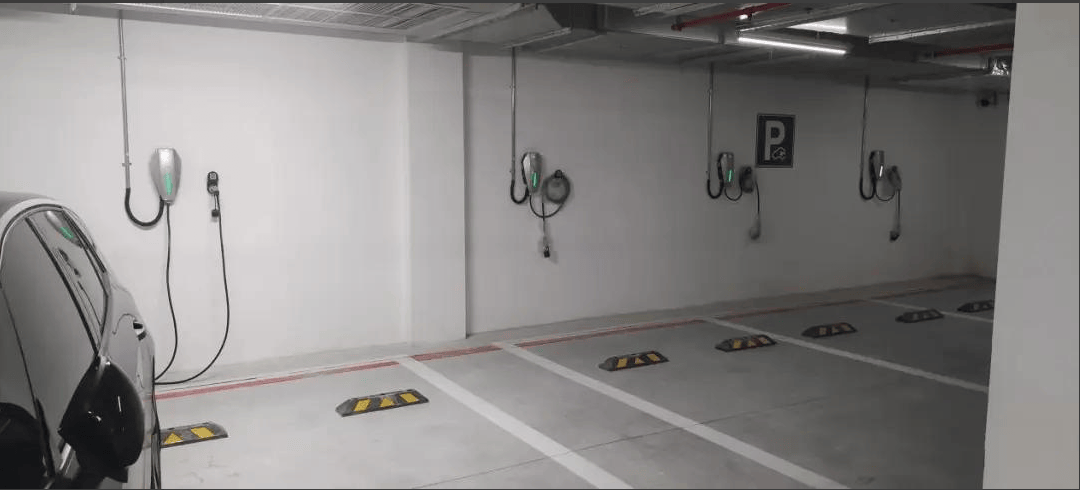

現場圖片
