TPS2661x 是一款緊湊、功能豐富、完全集成的電流回路保護器，適用于模擬輸入、模擬輸出、傳感器變送器、HART 輸入和 UART IO 保護。該器件提供 ±20 mA、0 mA 至 20 mA 和 4 mA–20 mA 的通用輸入保護。低 R上7.5 Ω 的值可最大限度地減少電流回路中的壓降，從而擴展工作范圍并支持即使在較低電壓電源下也能運行。該器件可以承受并保護負載免受高達 ±50 V 的正負電源電壓的影響。MODE 引腳允許靈活地通過器件啟用 2 倍電流限制，以實現兩個線式變送器的正確啟動。該器件能夠在低至 ± 2.25 V 至 ±20 V 的外部雙極電源下工作。該器件還可以由低至 3 V 至 30 V 的單極電源供電。TPS26610 和 TPS26613 具有環路電源模式，便于在沒有 ±Vs 電源的情況下在未通電狀態下進行環路測試。
*附件：tps2661.pdf

該器件還通過關閉電流路徑來保護系統免受模擬輸出和傳感器變送器中輸出側接線錯誤的影響。TPS2661x 的內部穩健保護控制塊以及 50V 額定電壓有助于防止信號線的浪涌 （IEC61000-4-5） 和 EFT （IEC61000-4-4） 瞬變。該器件采用 2.9mm × 1.6mm 8 引腳 SOT-23 封裝，大大減少了系統占用空間。

特性

• ±50 V 工作電壓，±55 V 絕對最大值
• 集成固定雙極 32mA 電流限制
• 啟動時允許 2 倍電流限制
• 與典型的分立保護電路相比，節省 50% 的空間
• 低導通電阻：7.5-Ω（典型值）
• 低 I Q （< 100 nA） – 由外部電源供電時從環路汲取的電流
• 防止 IN 和 OUT 接線錯誤的情況
• 信號線浪涌保護 IEC61000-4-5（帶外部 TVS）
• 標準 A EFT （IEC61000-4-4） 抗擾度（使用外部 TVS）
• 支持無電源的回路測試（僅限 TPS26610）
• 符合 HART 標準
• 啟用控制
• 用于系統運行狀況監控的 SGOOD
• 熱關斷

參數

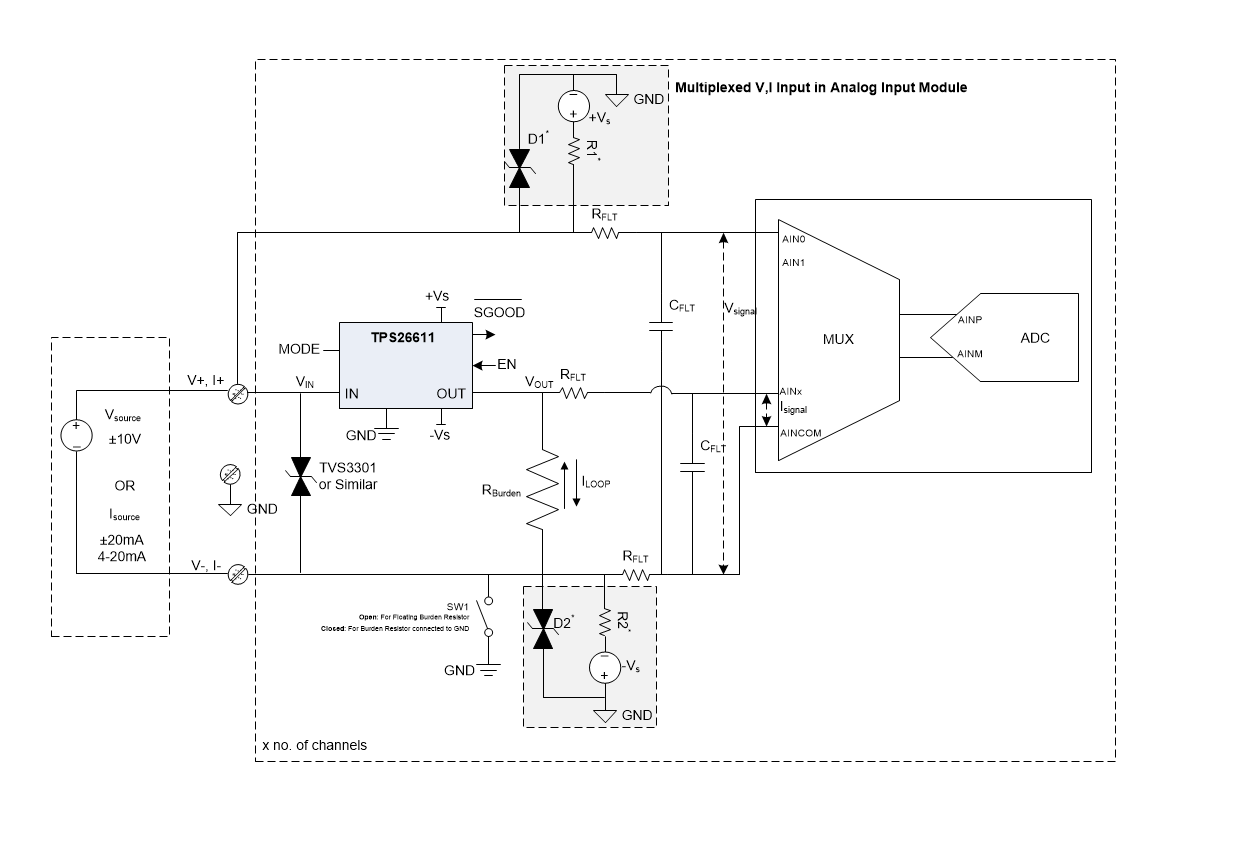

方框圖

概述

TPS2661x 是一款高集成度的電流環保護器，適用于工業和自動化系統中的模擬輸入、模擬輸出、傳感器供電等場景。該系列設備提供全面的信號線保護，包括過流保護、過壓/欠壓保護、反向電流阻斷、誤接線保護等功能。

主要特性

• ?高電壓等級?：支持 ±50 V 的工作電壓，絕對最大值為 ±55 V。
• ?固定雙極性電流限制?：集成 32 mA 的固定電流限制，可選啟動時的 2 倍電流限制。
• ?空間節省?：相比典型的離散保護電路，節省 50% 的空間。
• ?低導通電阻?：典型值為 7.5 Ω，降低電流環的壓降。
• ?低靜態電流?：從環路中抽取的電流小于 100 nA，適合外部供電的應用。
• ?誤接線保護?：保護輸入和輸出端的誤接線情況。
• ?信號線浪涌保護?：符合 IEC61000-4-5 標準，需要外部 TVS。
• ?EFT 免疫性?：符合 IEC61000-4-4 標準（Criteria-A），需要外部 TVS。
• ?環路測試功能?：支持無電源情況下的環路測試（TPS26610 和 TPS26613）。
• ?HART 兼容?：支持 HART 輸入。
• ?SGOOD 指示?：用于系統健康監測的信號良好指示。
• ?熱關斷保護?：防止設備過熱損壞。

引腳配置與功能

• ?IN?：信號/電源輸入
• ?OUT?：信號/電源輸出
• ?**+Vs**?：正電源輸入
• ?**-Vs**?：負電源輸入（或接地用于單電源配置）
• ?GND?：參考地
• ?MODE?：過載響應模式選擇
• ?SGOOD?：信號良好指示輸出
• ?EN?：使能控制（TPS26611、TPS26612、TPS26614）
• ?VSNS?：電源感應輸入（TPS26610 和 TPS26613）

功能描述

• ?過載保護和快速跳閘?：設備具有固定的 32 mA 電流限制，可選的過載響應模式和快速跳閘功能，以保護環路免受過大電流的影響。
• ?反向電流阻斷?：對于單電源配置，當 IN 引腳電壓為負時，設備會阻斷反向電流（OUT 到 IN）。
• ?過壓/欠壓保護?：提供輸出過壓保護和輸入/輸出欠壓保護，通過切斷信號路徑來保護設備。
• ?外部電源供電?：設備可以從外部 ±Vs 電源供電，或?qū)τ趩坞娫磻?yīng)用，將 -Vs 接地。
• ?環路測試功能?：TPS26610 和 TPS26613 支持無 ±Vs 電源情況下的環路測試，允許通過環路電流進行測試。
• ?使能控制?：TPS26611、TPS26612 和 TPS26614 具有使能引腳，可通過外部 GPIO 控制設備的開啟和關閉。
• ?信號良好指示?：SGOOD 引腳在設備正常工作時輸出低電平，出現故障時輸出高電平，可用于驅動外部 LED 指示系統狀態。

應用

• ?工廠自動化和控制?：如 PLC 的模擬輸入和輸出模塊。
• ?電機驅動控制?
• ?HART 輸入?
• ?HVAC 控制器?
• ?UART IO 保護?
• ?熱控制器?

布局與電源推薦

• ?布局指南?：關鍵信號線應遠離噪聲源，保護器件應靠近被保護器件放置，以最小化環路面積。
• ?電源推薦?：建議使用低 ESR 的旁路電容來吸收能量和抑制瞬態電壓。

文檔與支持

• ?相關文檔?：包括 TPS2661x 數據手冊、應用筆記等。
• ?更新通知?：可通過 TI 網站訂閱更新通知。

封裝與訂購信息

• ?封裝類型?：8 引腳 SOT-23 封裝。
• ?訂購信息?：提供了多種型號和封裝的訂購代碼，具體取決于功能需求和應用場景。

注意事項

• 在設計和應用時，應確保輸入電壓和電流不超過設備的絕對最大額定值。
• 布局時應遵循 TI 提供的布局指南，以確保最佳性能和可靠性。
