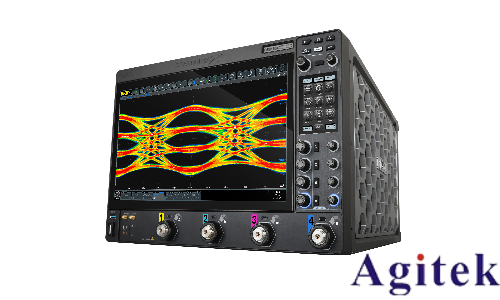

在高速信號測試領域，示波器的帶寬選擇是決定測量精度與效率的關鍵因素。普源DS80000系列示波器作為高性能測試儀器，其帶寬配置直接影響對信號細節的捕捉能力。本文從信號特性分析、應用場景適配、參數關聯優化三個維度，系統闡述快速選擇示波器帶寬的方法論，幫助用戶在復雜測試場景中實現測量精度與成本效益的雙向平衡。

一、信號特性與帶寬的底層邏輯映射
示波器帶寬的本質是頻率響應能力，其選擇需嚴格匹配被測信號的頻率成分。DS80000系列示波器具備最高達10GHz的帶寬配置，但盲目追求高帶寬并非最優解，需從以下核心參數建立關聯：
1. 信號最高頻率的3-5倍法則
根據奈奎斯特采樣定理，示波器帶寬應至少覆蓋信號最高頻率的3-5倍。例如，若被測信號基頻為1GHz，推薦選擇3GHz以上帶寬。但需注意，數字信號（如方波）包含豐富諧波，其有效帶寬往往延伸至基頻的10-15倍。此時應結合信號類型調整系數：
正弦波：3倍基頻
方波/數字信號：10-15倍基頻
通信調制信號（如QAM）：按調制速率動態計算
2. 信號邊沿速率與帶寬的動態關系
快速上升沿（<1ns）蘊含高頻分量，DS80000的S參數模型顯示，當上升時間Tr=1ns時，-3dB截止頻率fBW≈0.35/Tr，即需3.5GHz帶寬。實際應用中可采用經驗公式：
```
fBW ≥ (0.5～1) / Tr
```
例如，測試500ps上升沿信號時，建議選擇1GHz以上帶寬以確保波形完整性。
3. 噪聲抑制與帶寬的動態平衡
高帶寬雖能捕捉細節，但會引入更多環境噪聲。DS80000的噪聲本底典型值為1mVrms@1GHz，當測量低幅值信號（如μV級）時，需通過降低帶寬（配合低通濾波）提升信噪比。建議采用"階梯測試法"：從1GHz逐步降低帶寬觀察波形變化，確定最佳信噪比區間。
二、典型場景的帶寬配置范式
不同應用場景對帶寬的需求存在顯著差異，DS80000系列需結合測試目標進行針對性配置：
1. 高速數字電路測試（USB3.2/CPCIe Gen5）
此類信號速率超10Gbps，需激活DS80000的增強帶寬模式（通過FPGA動態重構濾波器）。以PCIe 5.0為例，其符號率32GT/s對應基頻16GHz，建議配置：
硬件帶寬：≥20GHz
采樣率：≥50GSa/s（滿足奈奎斯特準則）
觸發模式：邊沿+脈寬聯合觸發（捕捉異常時序）
2. 射頻前端調試（5G NR Sub-6GHz）
針對載波頻率2.6GHz的調制信號，需關注：
矢量信號帶寬（VBW）：設置≥3倍信道帶寬（如30MHz）
實時帶寬（RBW）：根據EVM測試需求選擇100kHz～3MHz
抗混疊濾波器：啟用前置LPF避免頻譜折疊

3. 電源紋波測量（開關電源/DC-DC轉換器）
開關頻率通常在幾百kHz～2MHz，但高頻紋波可達100MHz。此時應：
固定帶寬：1GHz
耦合方式：AC耦合濾除直流分量
觸發源：選擇電源控制信號實現同步捕獲
三、參數協同優化與智能決策
現代示波器的智能化功能可輔助快速決策，DS80000系列提供多維優化路徑：
1. 自動帶寬優化（ABW）功能
通過AI算法實時分析信號頻譜，動態調整硬件帶寬。例如，在混合信號測試中，ABW能自動區分數字基頻與模擬諧波，將帶寬分配至關鍵頻段，同時抑制無用噪聲。
2. 帶寬-采樣率-存儲深度三角平衡
根據香農采樣定理，當設置5GHz帶寬時，需確保采樣率≥10GSa/s（避免混疊）。但高采樣率會壓縮存儲深度，此時可采用分段存儲模式：先寬頻捕獲，再縮放分析局部細節。
3. 探頭匹配與系統帶寬校準
示波器探頭（如Rigol RP1000）本身具有帶寬限制（典型1GHz），當使用有源探頭時，需通過DS80000的探頭補償功能進行頻響校準。校準后系統總帶寬可按以下公式估算：
```
fSYS = fSCOPE × fPROBE / √(fSCOPE2 + fPROBE2)
```

四、成本效益與長期規劃
高帶寬示波器（如DS80000 20GHz型號）價格可達數十萬元，需從全生命周期考量：
租賃與共享方案：針對短期高頻測試需求，采用設備租賃降低初期投入
模塊化升級路徑：選擇支持帶寬升級的主機，通過軟件激活未來需求
二手市場評估：關注認證二手設備市場，獲取性價比較高的中端帶寬型號（如8GHz）

普源DS80000示波器的帶寬選擇是系統工程，需綜合信號特性、測試指標、成本約束與長期需求進行動態決策。通過建立"信號分析-場景適配-參數優化"的三階決策模型，結合智能工具與經驗法則，用戶可快速鎖定最優帶寬配置，在確保測量精度的同時實現資源效率最大化。未來隨著半導體工藝演進至3nm節點，更高帶寬示波器的應用將愈發重要，持續關注技術迭代與測試方法論創新，方能始終立于測試技術前沿。
