概述
ADuCM362/[ADuCM363]是完全集成的3.9 kSPS、24位數據采集系統，在單芯片上集成雙核高性能多通道Σ-Δ型模數轉換器(ADC)、32位ARM Cortex?-M3處理器和Flash/EE存儲器。在有線和電池供電應用中，ADuCM362/ADuCM363設計為與外部精密傳感器直接連接。ADuCM363集成了ADuCM362的全部功能，不過它僅有一個24位Σ-Δ ADC (ADC1)。
數據表：*附件：ADuCM362集成雙通道Σ-Δ型ADC和ARM Cortex-M3的低功耗精密模擬微控制器技術手冊.pdf

ADuCM362/ADuCM363自帶一個片內32 kHz振蕩器和一個內部16 MHz高頻振蕩器。高頻振蕩器通過一個可編程時鐘分頻器進行路由，并在其中產生處理器內核時鐘工作頻率。最大內核時鐘速度為16 MHz；該速度不受工作電壓或溫度限制。

微控制器內核為低功耗ARM Cortex-M3處理器，它是一個32位RISC機器，峰值性能最高可達20 MIPS。Cortex-M3處理器集成了靈活的11通道DMA控制器，支持全部有線通信外設（兩個SPI、兩個UART和I2C）。片內還集成高達256 kB的非易失性Flash/EE存儲器和24 kB SRAM。

模擬子系統由雙通道ADC組成，每個ADC均連接到一個靈活的輸入多路復用器。兩個ADC都可在全差分和單端模式下工作。其他的片內ADC功能包括：雙通道可編程激勵電流源、診斷電流源和偏置電壓產生器AVDD_REG/2(900 mV)，可設置輸入通道的共模電壓。低端內部接地開關可在兩次轉換之間關斷外部電路（例如橋電路）。模擬輸入和外部基準輸入提供可選的輸入緩沖器。這些緩沖器可針對所有PGA增益設置使能。

ADC內置兩個并聯濾波器：一個sinc3或sinc4濾波器與一個sinc2濾波器并聯。Sinc3或Sinc4濾波器用于精密測量。sinc2濾波器用于快速測量和輸入信號的步進變化檢測。

該器件集成一個低噪聲、低漂移內部帶隙基準電壓源，但在采用比例式測量配置時可配置成接受一或兩個外部基準電壓源。片內集成了可緩存外部基準電壓輸入的選項。片內還有一個單通道緩沖電壓輸出DAC。

ADuCM362/ADuCM363集成了一系列片內外設，可以根據應用需要通過微控制器軟件控制進行配置。這些外設包括2個UART、I2C和雙通道SPI串行I/O通信控制器。1個19引腳GPIO端口；2個通用定時器；1個喚醒定時器；和1個系統看門狗定時器。同時提供了一個帶6個輸出通道的16位PWM控制器。

ADuCM362/ADuCM363專為要求低功耗工作的電池供電應用而設計。微控制器內核可配置為普通工作模式，功耗290 μA/MHz（包括flash/SRAM IDD）。在兩個ADC均打開（輸入緩沖器關閉）、PGA增益為4、一個SPI端口打開和所有定時器均打開時，系統總電流消耗可以達到1 mA。

ADuCM362/ADuCM363通過直接編程控制可配置為許多低功耗工作模式，包括休眠模式（內部喚醒定時器有效），此時能耗僅為4 μA。在休眠模式下，諸如外部中斷或內部喚醒定時器等外設可以喚醒這些器件。該模式可讓這些器件在功耗極低的情況下運行，同時仍然響應外部異步或周期事件。

片內出廠固件支持通過串行線接口（2引腳JTAG系統）和UART進行串行在線下載；還支持通過串行線接口進行非介入式仿真。這些特性都集成在一個支持精密模擬微控制器系列的低成本QuickStart?開發系統中。

這些器件采用外部1.8 V至3.6 V電源供電，額定溫度范圍為?40°C至+125°C工業溫度范圍。

應用

• 工業自動化和過程控制
• 智能精密檢測系統
• 4 mA至20 mA環路供電智能傳感器系統
• 醫療設備、病人監護

特性

• 與ADuCM360/ADuCM361引腳兼容
• 模擬輸入/輸出
  • 雙24位ADC
  • 可編程ADC輸出速率（3.5 Hz至3.906 kHz）
  • 50 Hz/60 Hz同步噪聲抑制
    • 50 SPS連續轉換模式
    • 16.67 SPS單次轉換模式
• 兩個ADC均通過靈活的輸入多路復用器選擇輸入通道
• 兩個24位多通道ADC（ADC0和ADC1）
  • 6個差分或12個單端輸入通道
  • 4路內部通道，用于監控DAC、溫度傳感器、IOVDD/4和AVDD/4（僅ADC1）
  • 可編程增益（1至128）
  • 增益為1，支持輸入緩沖器開啟/關閉
  • 有效值噪聲：52 nV（3.53 Hz時），200 nV（50 Hz時）
• 可編程傳感器激勵電流源
• 片內精密基準電壓源
  • 通過兩個ADC支持的兩個外部基準電壓源選項
• 單12位電壓輸出DAC
  • 用于4 mA至20 mA環路應用的NPN模式
• 微控制器
  • ARM Cortex-M3 32位處理器
  • 串行線下載和調試
  • 用于喚醒定時器的內部時鐘晶體
  • 具有8路可編程分頻器的16 MHz振蕩器
• 存儲器
  • 高達256 kB Flash/EE存儲器，24 kB SRAM
  • 通過串行線和UART在線調試/下載
• 電源電壓范圍：1.8 V至3.6 V（最大值）
• MCU主動模式時的功耗
  • 內核功耗：290 μA/MHz
  • 內核工作在500 kHz時的系統總電流消耗為1.0 mA（兩個ADC均打開、輸入緩沖器關閉、PGA增益為4、一個SPI端口打開、所有定時器均打開）
• 省電模式時的功耗：4 μA（喚醒定時器有效）
• 片內外設
  • 2× UART、I2C和2 × SPI串行I/O
  • 16位PWM控制器
  • 19引腳多功能GPIO端口
  • 2個通用定時器
  • 喚醒定時器/看門狗定時器
  • 多通道DMA和中斷控制器
    • DMA支持兩個SPI通道
• 封裝和溫度范圍
  • 48引腳、7 mm × 7 mm LFCSP封裝
  • 額定工作溫度范圍：?40°C至+125℃
• 開發工具
  • 低成本QuickStart開發系統
  • 支持第三方編譯器和仿真器工具
• 多個支持SIL認證的診斷功能

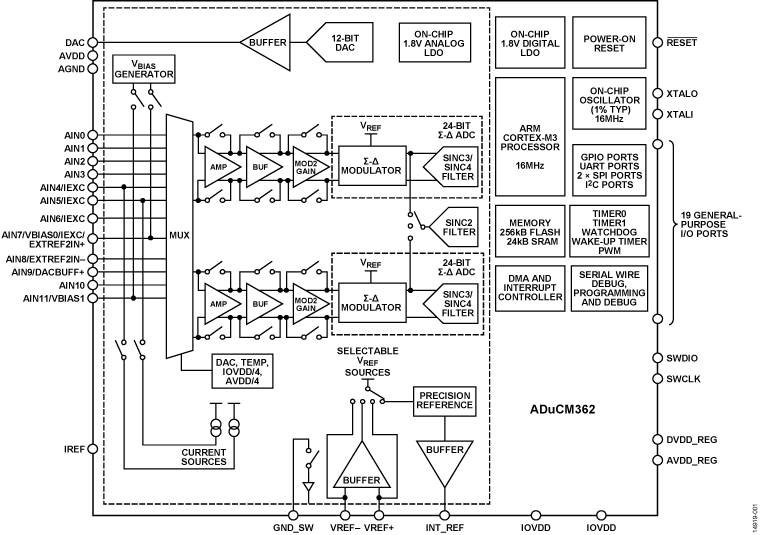

框圖

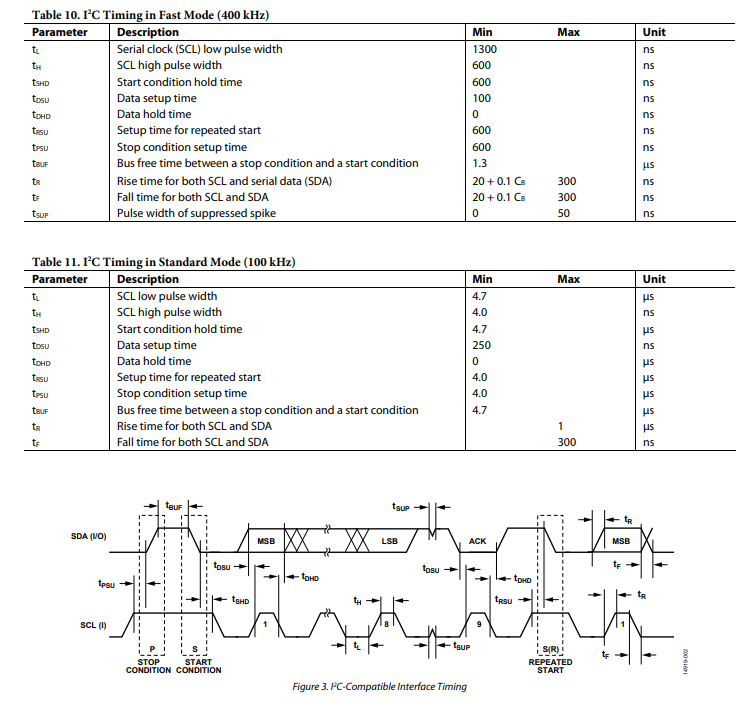

IPC時序規格

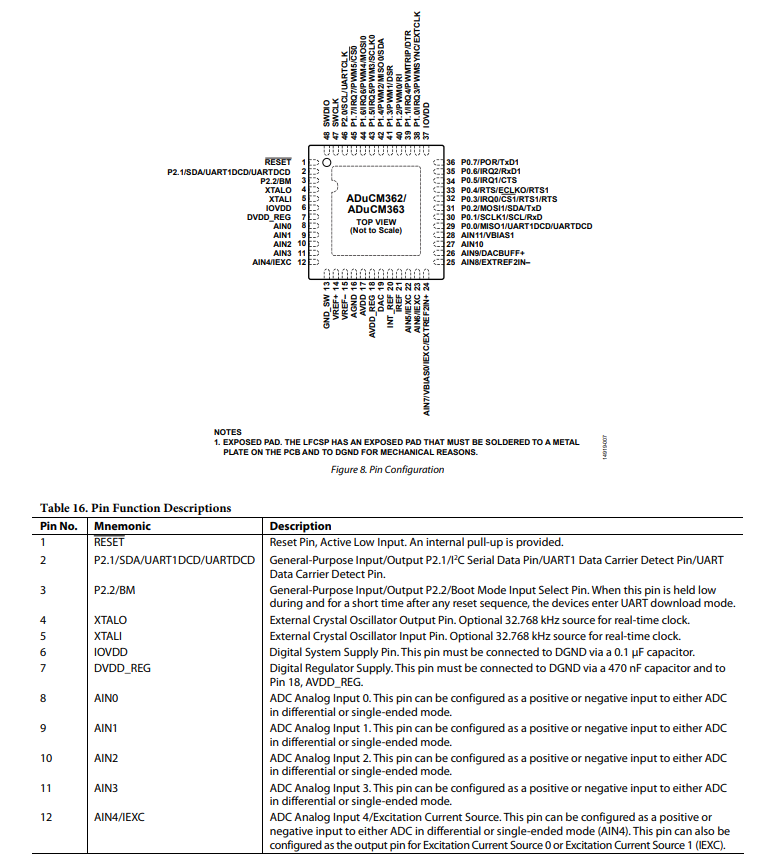

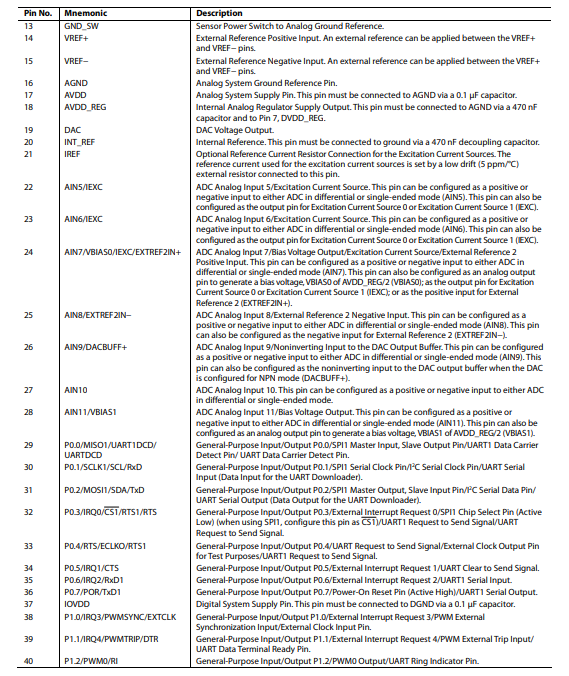

引腳配置描述

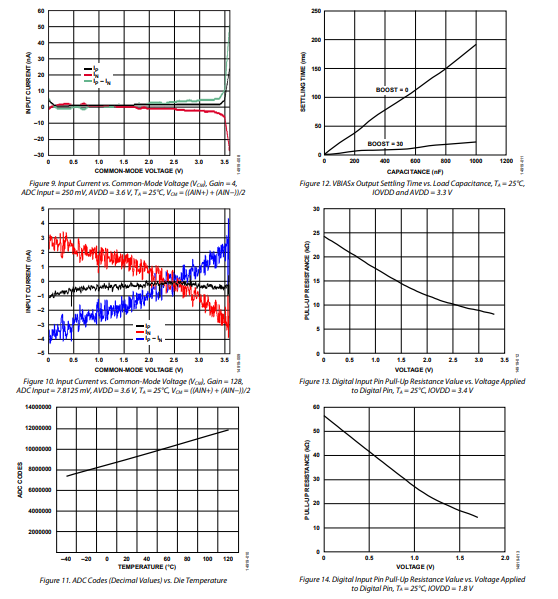

典型性能特征

典型系統配置

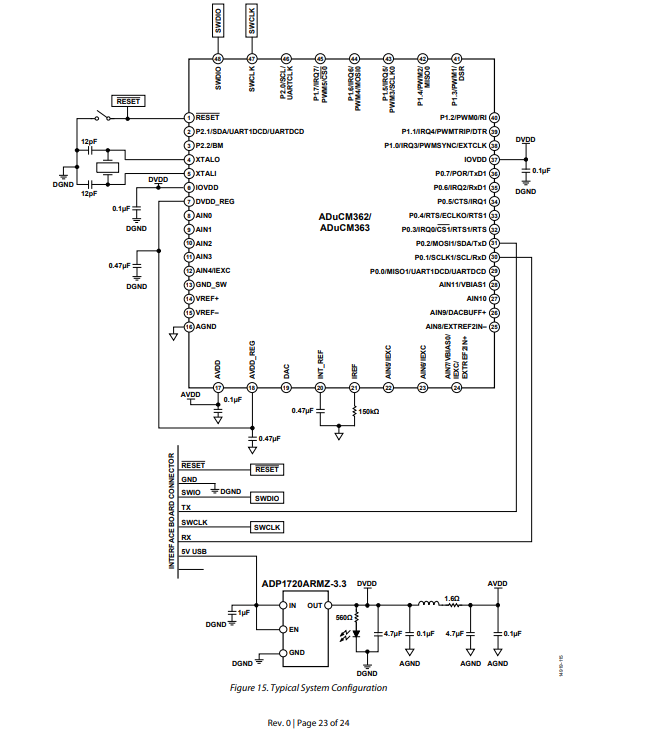

圖15展示了ADuCM362/ADuCM363的典型配置。該圖說明了一些硬件方面的考量。LFCSP封裝的底部有一個裸露焊盤，出于機械方面的原因，必須焊接到印刷電路板（PCB）上的金屬板上。PCB上的金屬板應連接到DGND。在AVDD_REG和DVDD_REG引腳上盡可能靠近引腳的位置放置0.47 μF的電容接地。在噪聲環境中，可以在IOVDD和AVDD上額外添加一個1 nF的電容。
