市場應用背景

在“中國制造2025”戰略推進過程中，制造業正加速向智能化方向轉型升級。隨著自動化技術的發展，智能裝備呈現多元化發展趨勢，人機交互界面持續優化推動生產效率的提升。

針對鈑金制造領域的高精度要求，數控系統CAD鉆攻中心應用解決方案順應市場需求，可實現高定位精度、高加工效率的工藝。廣泛應用于鈑金件的加工、產品的銑邊等多個領域（包括工件孔位、孔位螺紋的加工，孔邊緣的倒角，以及工件銑邊等應用場景）。

▲常見的鈑金加工件圖▲

▲工件銑邊應用場景圖▲

市面上傳統方案的痛點：

當前傳統加工方案普遍依賴人工基于CAD圖紙標注的孔位參數進行手動編程或點位示教，需耗費大量時間核對加工點位坐標，導致加工效率與產能雙下降，且存在操作便捷性不足的痛點。在CAD圖形轉NC文件的流程也十分繁瑣，仍需通過第三方軟件完成格式轉換。

正運動技術解決方案優勢：

在此背景下，正運動技術數控系統CAD鉆攻中心解決方案基于VPLC532E機器視覺運動控制一體機開發，支持直接導入CAD生成的DXF格式文件，通過選擇圖形圖層或孔位特征即可一鍵生成對應NC文件，消除傳統繁瑣操作環節，顯著提升操作便捷性。

01 正運動數控CAD鉆攻中心的應用

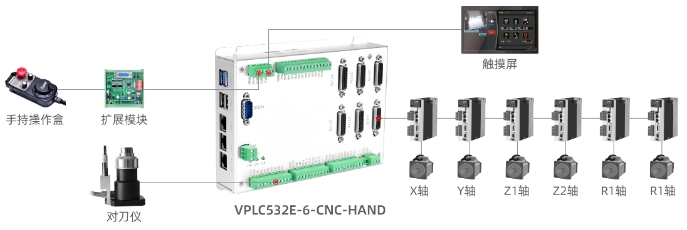

正運動技術方案設計

24DI：連接對刀儀、氣壓檢測，以及開關信號等；

12DO：連接油泵、電主軸等；

USB3.0/USB2.0：連接觸摸屏的USB端口；

EtherCAT：連接總線伺服驅動，伺服主軸；

CAN：連接手輪擴展板。

CAD一鍵轉NC

導入CAD軟件生產DXF文件時，圖形信息將被載入Table寄存器，系統根據選定圖層解析對應信息，并在界面顯示該圖層的圓心坐標及半徑參數。選擇攻牙/鉆孔模式后，依據孔位信息自動生成NC文件。通過工藝設置界面可配置加工參數，包括孔深、重復次數、孔底停留時間及轉速等關鍵參數，確認后一鍵生成NC文件。

系統默認基于圓心坐標自動規劃加工路徑，同時提供最短路徑優化選項實現智能路徑編排。

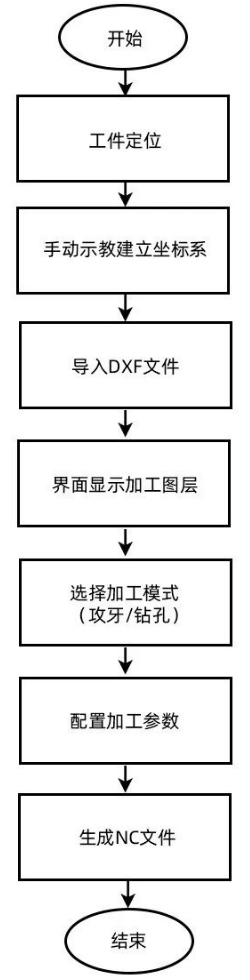

▲CAD圖形一鍵轉NC文件操作流程▲

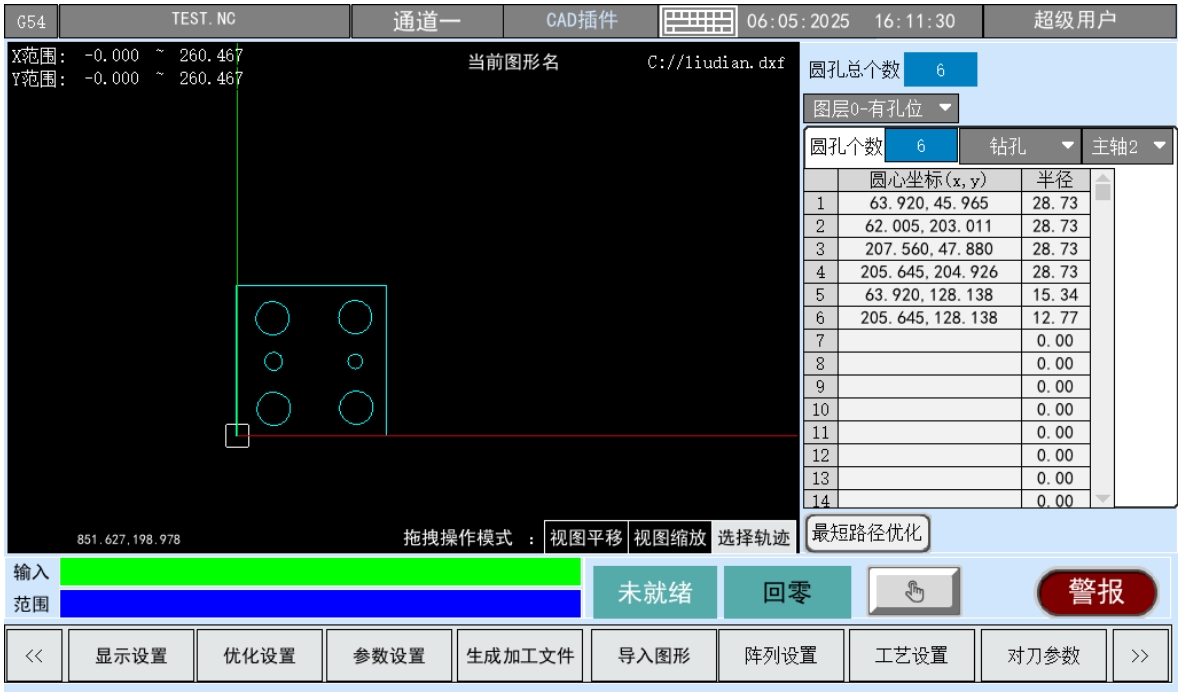

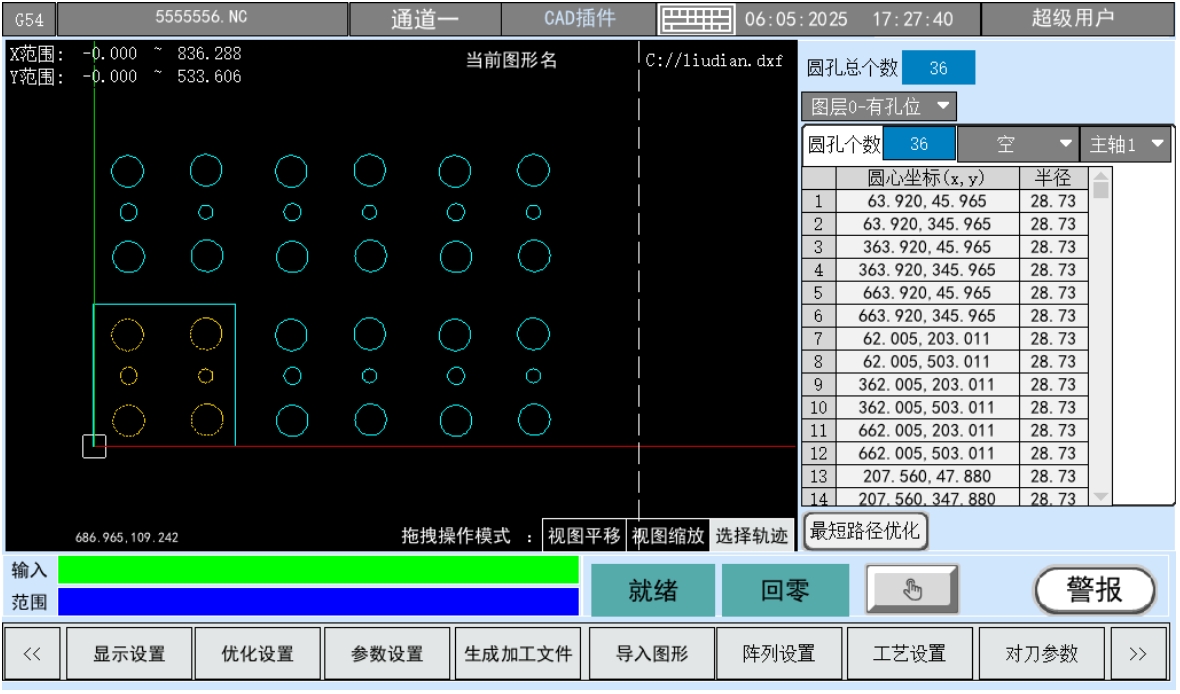

▲DXF文件顯示界面▲

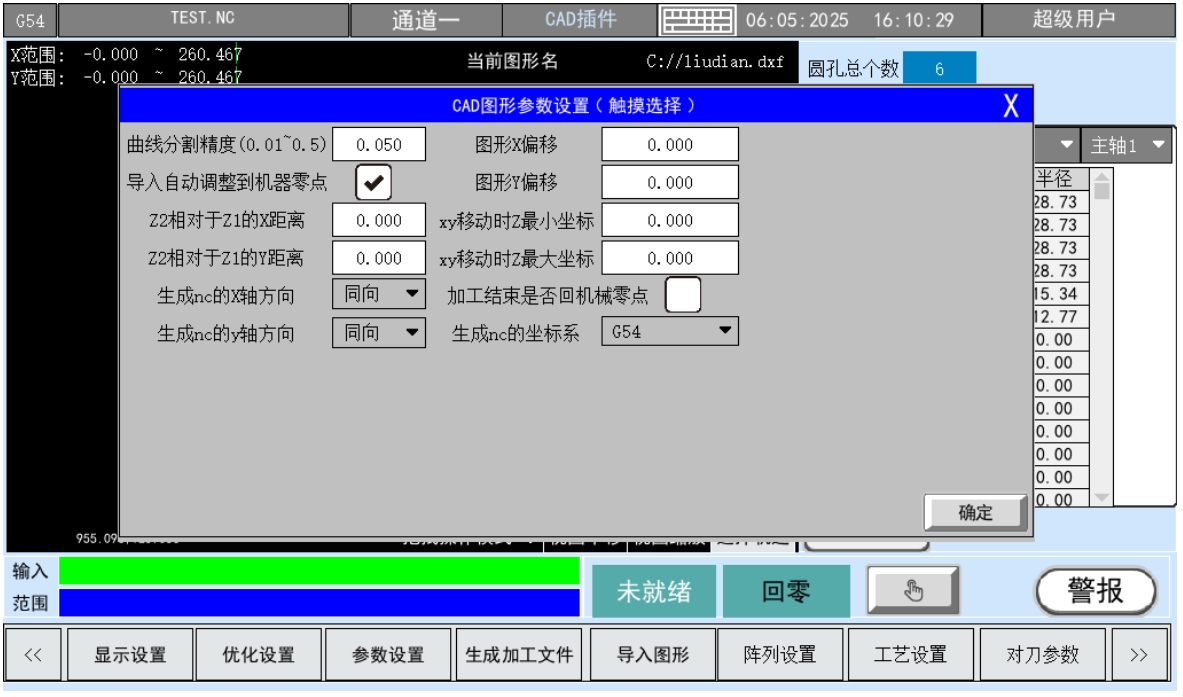

▲CAD圖形參數設置界面▲

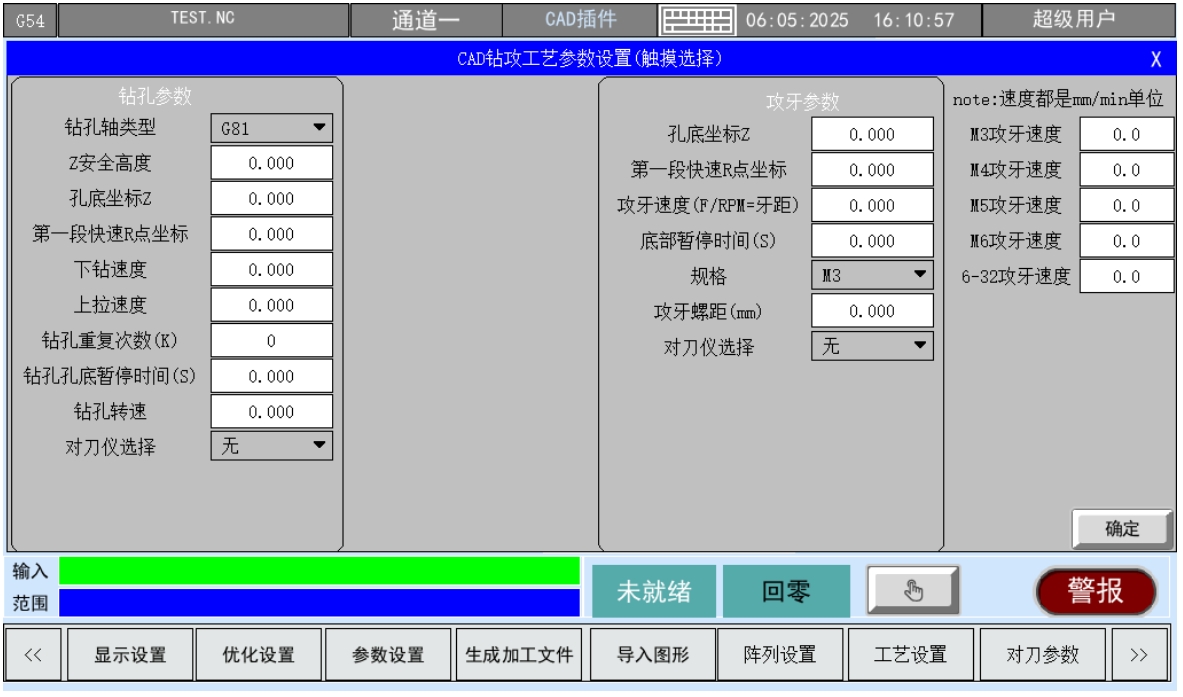

▲CAD工藝參數設置界面▲

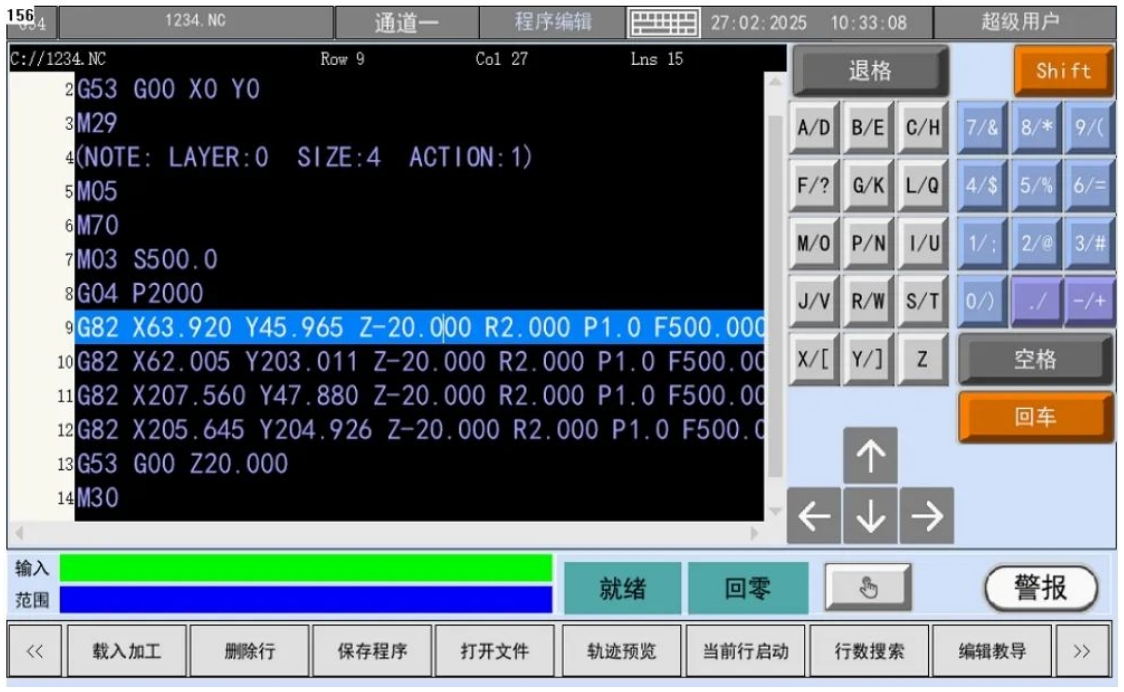

▲NC文件編輯界面▲

針對部分偏離原點的DXF圖形，可啟用自動偏移圖形原點功能，系統將自動補償圖形偏移量，確保NC文件與加工位置精確匹配，避免因坐標系偏差導致的加工誤差。

需對同一圖形執行多次加工時，可采用陣列功能。選取目標孔位后，在陣列設置界面輸入行列數量及對應間距參數，確認后系統將自動生成陣列排列。

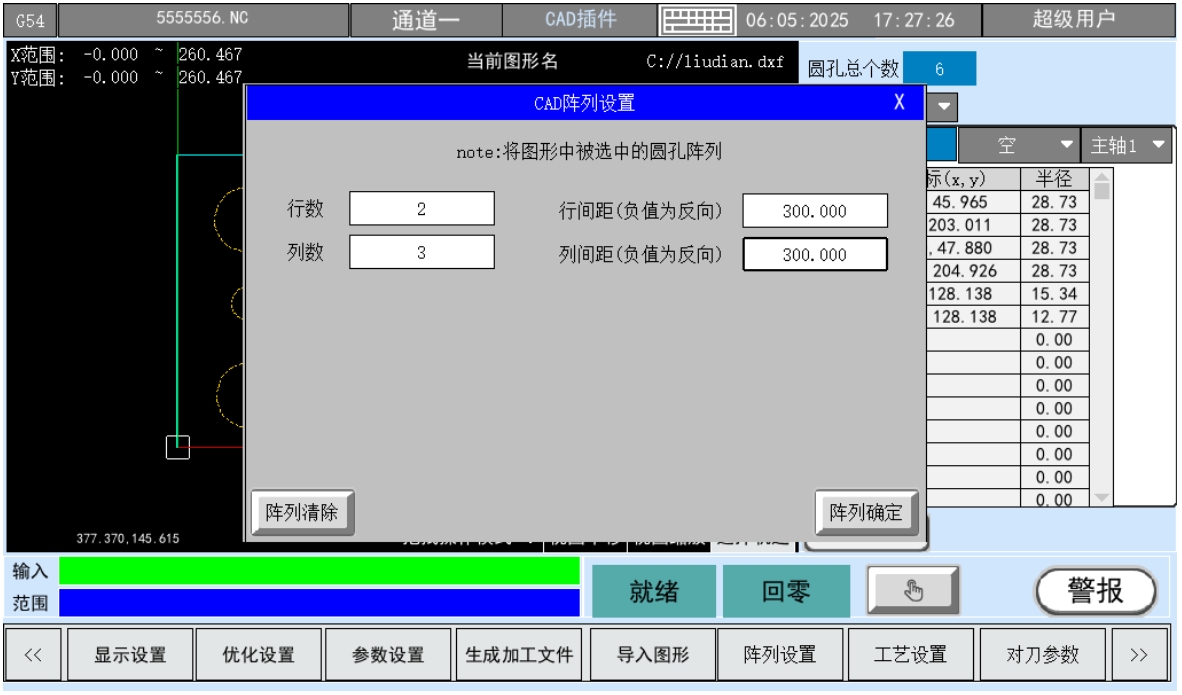

▲陣列設置界面▲

▲陣列界面▲

方案應用優勢

減少工具磨損，系統可以動態調整刀具與工件的角度，更有效地使用磨削工具，提高了刀具的使用壽命，同時也減少了刀具更換次數，進一步優化了生產效率；

用戶可自定義，能根據特定的生產需求進行調整和優化，同時支持在現有設備上進行升級和擴展，以適應新的義齒加工工藝要求；

設有USB攝像頭，用于遠程監控和服務；

刀具壽命監控，具有自動換刀，對刀功能；

系統架構和算法100%自主研發，有效避免技術封鎖，產品供應等“卡脖子”問題；

可選配WIFI無線網卡，方便CAM軟件與系統無線交互數據及加工文件。

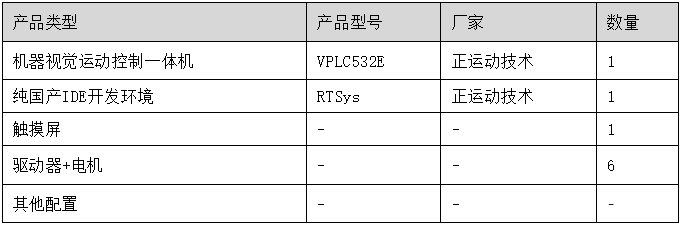

解決方案硬件配置

02 機器視覺運動控制一體機VPLC532E

正運動技術VPLC系列機器視覺運動控制一體機是一款基于Linux系統的EtherCAT總線視覺運動控制器，可脫機運行，內置了豐富的視覺和運動控制功能，大幅簡化視覺與運控項目的配置流程，核內數據交互快，可顯著降低時間和成本投入。

VPLC系列機器視覺運動控制一體機的安裝與拆卸過程便捷，占地空間小，還能與其它控制單元部件（如伺服驅動器、傳感器、編碼器、控制閥等）無縫集成，提供一個完整端到端的視覺運動控制解決方案。

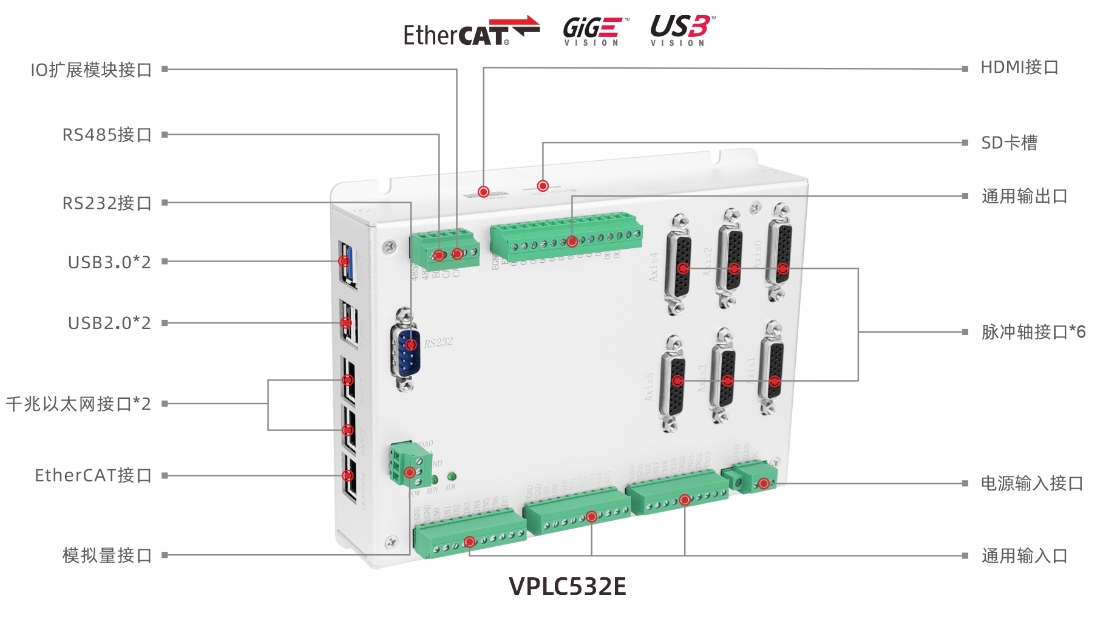

VPLC532E機器視覺運動控制一體機，本身最多支持32軸；支持24數字輸入，12數字輸出；4路高速鎖存輸入，4路高速PWM和PSO硬件輸出；自帶6路高速脈沖軸+編碼器反饋，速度可達10M。

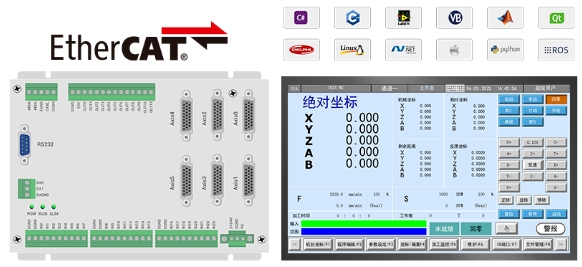

03 開放式標準數控系統介紹

正運動技術的開放式數控系統專為多軸數控加工應用設計，提供一站式解決方案。

支持高度自定義和靈活配置，使其能夠適應各種復雜的數控加工需求，提高了操作效率，還確保了數控加工精度和產品質量。

基于正運動十年的數控技術、CAM技術、運動控制技術打造的開放式數控系統，旨在為有數控應開發需求求的用戶，提供一個穩定且功能強大的軟件硬件平臺，降低用戶開發難度，提長實用開發效率，降低開發周期，降低客戶項目風險。

▌ 開放式數控系統核心功能介紹

● 全自主研發開放式數控系統架構，提供功能豐富五軸數控系統軟件，操作簡便

● 系統廠商可以高效在現有架構二次開發打造自定義的風格

● 高精度五軸聯動加工，工件更精密，邊緣更圓順

● 支持遠程可視化管理，遠程監控協助生產，維護更及時

● 全方位保護機制：氣壓報警、冷卻水報警、對刀報警、還刀檢測報警、軸報警、刀具壽命報警等

● ZHMI界面組態，方便定制個性化界面

● 適配市場常見的EtherCAT總線、脈沖伺服驅動器

● 自適應前瞻算法：基于實際加工路徑的前瞻的速度控制算法。通過建立數學模型導出銜接進給速度的約束條件，以此實現微小線段之間的進給速度的高速銜接

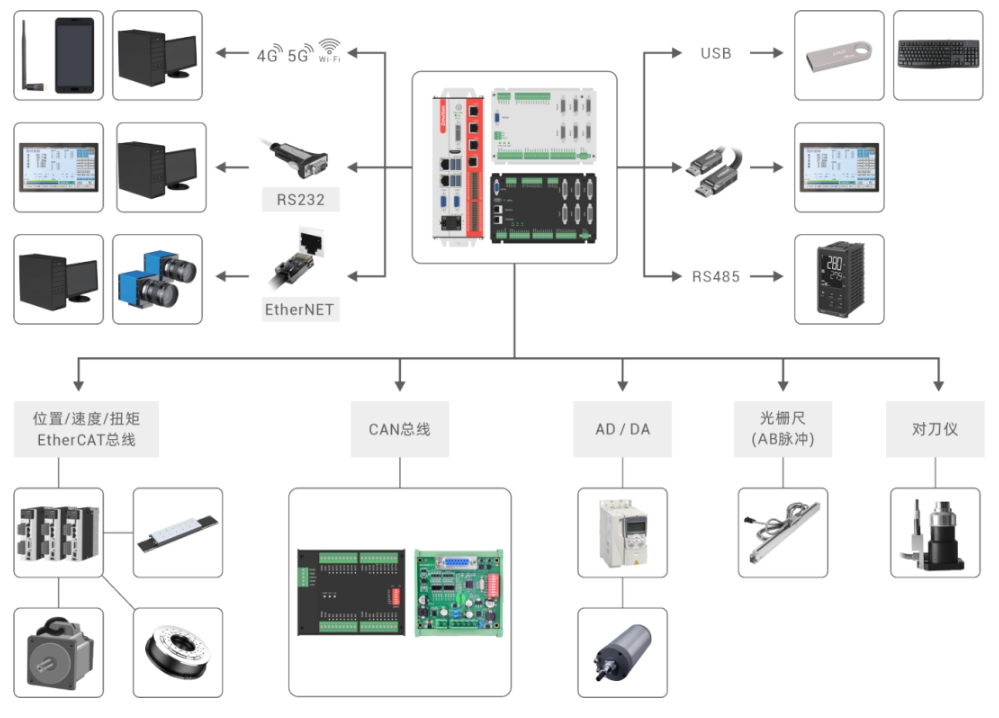

開放式數控系統拓?fù)鋱D
