SM73307是一款雙路、低噪聲、低偏移、CMOS輸入、軌到軌輸出的精密放大器，具有高增益帶寬積。SM73307非常適合各種儀器應用，包括太陽能光伏。

數據手冊：*附件：SM73307 雙通道、精密、17MHz、低噪聲、CMOS輸入放大器技術手冊.pdf

利用CMOS輸入級，SM73307實現了100 fA的輸入偏置電流、5.8 nV/√Hz的輸入?yún)⒖茧妷涸肼暫托∮凇?50μV的輸入偏移電壓。這些特性使SM73307成為精密應用的首選。

SM73307每通道僅消耗1.30mA的電源電流，提供17MHz的高增益帶寬積，能夠在高閉環增益下進行精確放大。

SM73307的電源電壓范圍為1.8V至5.5V，這使其成為具有低電源電壓要求的便攜式低功耗應用的理想選擇。

SM73307采用TI先進的VIP50工藝技術制造，采用8針VSSOP封裝。

SM73307采用了針對光伏和汽車市場的增強制造和支持流程，包括缺陷檢測方法?？煽啃澡b定符合可再生能源等級和AEC-Q100標準中規定的要求和溫度等級。

特性
除非另有說明，否則VS=5V時的典型值。
可再生能源等級
輸入偏移電壓±150μV（最大）
輸入偏置電流100 fA
輸入電壓噪聲5.8 nV/√Hz
增益帶寬乘積17 MHz
電源電流1.30mA
電源電壓范圍1.8V至5.5V
THD+N@f=1 kHz 0.001%
工作溫度范圍-40°C至125°C
軌對軌輸出擺動
8針VSSOP封裝

典型特性

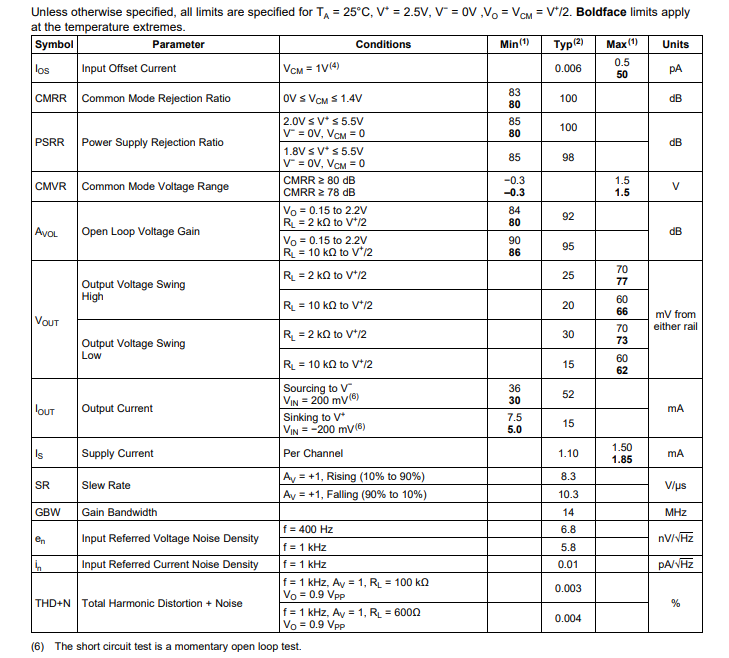

電氣參數

應用
光伏電子
有源濾波器和緩沖器
傳感器接口應用
跨阻放大器
汽車
