TPS22919 器件是一款小型單通道負載開關，具有受控的轉換速率。該器件包含一個 N 溝道 MOSFET，可在 1.6 V 至 5.5 V 的輸入電壓范圍內工作，并支持 1.5 A 的最大連續電流。
*附件：tps22919.pdf

開關導通狀態由數字輸入控制，該數字輸入能夠直接與低壓控制信號連接。首次上電時，使用 Smart Pull Down 來防止 ON 引腳懸空，直到系統排序完成。一旦引腳被故意驅動為高電平 （>V IH 系列 ），Smart Pull Down 將斷開連接以防止不必要的功率損失。

TPS22919 負載開關還具有自我保護功能，這意味著它將保護自身免受設備輸出短路事件的影響。它還具有熱關斷功能，以防止過熱造成的任何損壞。

TPS22919采用標準 SC-70 封裝，可在 –40°C 至 125°C 的結溫范圍內工作。

特性

• 輸入工作電壓范圍 （V 在 ）：1.6 V 至 5.5 V
• 最大連續電流 （I 麥克斯 ）： 1.5 安培
• 導通電阻 （R 上 ):
  • 5V V 電壓 在 ： 89 mΩ（典型值）
  • 3.6V 電壓 在 ： 90 mΩ（典型值）
  • 1.8V 電壓 在 ： 105 mΩ（典型值）
• 輸出短路保護 （I SC ）： 3 A（典型值）
• 低功耗：
  • ON 狀態 （I Q ）：8 μA（典型值）
  • OFF 狀態 （I 標清 ）：2 nA（典型值）
• 智能 ON 引腳下拉 （R 帕金森 ):
  • ON ≥ V IH 系列 （我 上 ）：100 nA（最大值）
  • ON ≤ V IL （英語） （R 帕金森 ）： 530 kΩ（典型值）
• 慢速導通時序以限制浪涌電流 （t 上 ):
  • 5.0 V 導通時間 （t 上 ）：3.2 mV/μs 時為 1.95 ms
  • 3.6 V 導通時間 （t 上 ）：2.7 mV/μs 時為 1.75 ms
  • 1.8 V 導通時間 （t 上 ）：1.5 ms（1.8 mV/μs 時）
• 可調輸出放電和下降時間：
  • 內部 QOD 電阻 = 24 Ω（典型值）

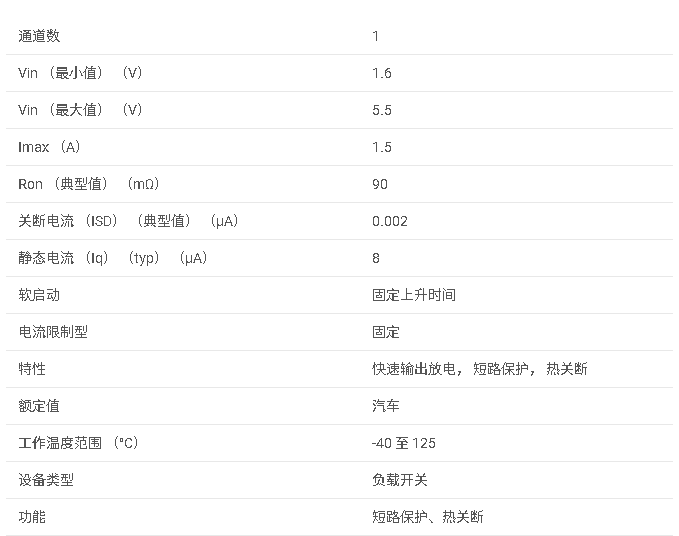

參數

1. 產品概述

• ?產品名稱?：TPS22919
• ?類型?：5V, 1.5A, 90-mΩ 自保護負載開關，具有受控上升時間
• ?應用?：個人電子產品、機頂盒、HDTV、多功能打印機等

2. 主要特性

• ?輸入操作電壓范圍?：1.6V至5.5V
• ?最大連續電流?：1.5A
• ?導通電阻?：
  • 5V VIN時：89mΩ（典型值）
  • 3.6V VIN時：90mΩ（典型值）
  • 1.8V VIN時：105mΩ（典型值）
• ?輸出短路保護?：3A（典型值）
• ?低功耗?：
  • 開態電流（IQ）：8μA（典型值）
  • 關態電流（ISD）：2nA（典型值）
• ?慢啟動時間?：限制涌入電流，如5V時啟動時間為1.95ms
• ?可調輸出放電和下降時間?：內部QOD電阻=24Ω（典型值）

3. 功能描述

• ?ON引腳控制?：通過數字輸入控制開關狀態，支持低電壓控制信號
• ?智能下拉?：上電時防止ON引腳浮動，直到系統時序完成
• ?自保護?：包括輸出短路保護和熱關斷功能，防止過熱損壞
• ?受控上升時間?：有助于減少或消除因大涌入電流導致的電源電壓下降
• ? 快速輸出放電（QOD） ?：允許配置VOUT的放電速率，通過外部電阻或內部電阻實現

4. 封裝與尺寸

• ?封裝類型?：SC-70
• ?封裝尺寸?：2.1mm x 2.0mm

5. 應用信息

• ?典型應用?：提供了使用TPS22919為下游模塊供電的典型應用電路
• ?設計考慮?：包括限制涌入電流、設置關機電源排序的下降時間等詳細設計步驟

6. 電源供應建議

• ?輸入電壓范圍?：1.6V至5.5V，需要穩定且靠近器件終端的電源供應
• ?輸入電容?：通常使用1μF的輸入電容，以防止開關打開時電源電壓下降

7. 布局指南

• ?走線長度?：所有走線應盡可能短，以減少寄生效應
• ?電容放置?：輸入和輸出電容應靠近器件放置
• ?熱考慮?：最大IC結溫應限制在125°C以下
