OPAx376-Q1 系列代表了新一代低噪聲 e-trim? 運算放大器，可提供出色的直流精度和交流性能。該器件具有軌到軌輸出、低失調電壓（最大值為 25μV）、低噪聲 (7.5nV/√Hz)、950μA 的靜態電流（最大值）和 5.5MHz 帶寬，對于各類精密和便攜式應用極具吸引力。此外，OPA376-Q1 擁有較寬的電源電壓范圍和出色的 PSRR，因此非常適合直接由電池供電而無需調節的應用。

數據手冊：*附件：OPA376-Q1 汽車類低噪聲、低Iq精密運算放大器技術手冊.pdf

OPA376-Q1（單通道版本）采用 MicroSIZE SC70-5、SOT23-5 和 SOIC-8 封裝。OPA2376-Q1（雙通道）采用 SOIC-8 和 VSSOP-8 封裝。OPA4376-Q1（四通道）采用 TSSOP-14 封裝。所有器件版本的額定工作溫度范圍均為 -40°C 至 +125°C。

特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? 功能安全型
– 可提供用于功能安全系統設計的文檔（OPA376-Q1 和 OPA2376-Q1）
? 低噪聲：1kHz 時為 7.5nV/√Hz
? 0.1Hz 至 10Hz 噪聲：0.8μVPP
? 靜態電流：760μA（典型值）
? 低失調電壓：5μV（典型值）
? 增益帶寬積：5.5MHz
? 軌到軌輸入和輸出
? 單電源供電
? 電源電壓：2.2V 至 5.5V
? 節省空間的封裝：
– SC70、SOT-23、VSSOP、TSSOP

引腳功能和配置

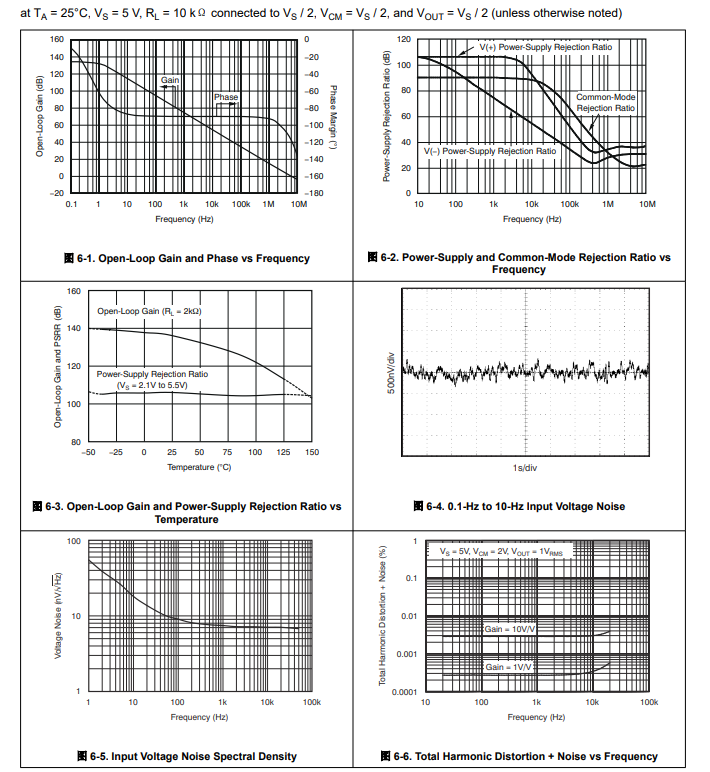

典型特性

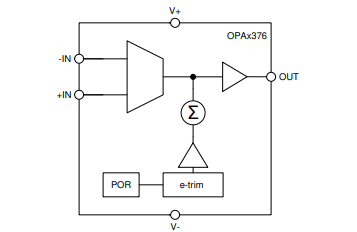

功能方框圖

應用
? 車載充電器 (OBC) 和無線充電器
? 逆變器和電機控制
? 直流/直流轉換器
? 電池管理系統 (BMS)
