圣邦微電子推出 SGMNQ36430，一款 30V 單 N 溝道功率 MOSFET（金屬氧化物半導體場效應晶體管）。該器件可應用于 CPU 電源傳輸、DC/DC 轉換器、功率負載開關以及筆記本電池管理等領域。

SGMNQ36430 的主要特性包括低導通電阻和低柵極電荷。在 VGS= 10V 時，其導通電阻典型值為 2.9mΩ，最大值為 3.6mΩ，能夠有效減少功率損耗。同時，總柵極電荷僅為 22.7nC（VGS= 10V），有助于降低開關過程中的能量損失。此外，其封裝尺寸為 3.3×3.3mm2，較為緊湊，適合在有限的 PCB 空間內使用。產品符合 RoHS 標準且無鹵素，滿足環保要求。

在性能參數方面，SGMNQ36430 的最大漏源電壓為 30V，最大漏極電流在外殼溫度 25℃ 時可達 75A，在 100℃ 時為 47A。脈沖漏極電流最高為 160A，適用于短時高電流脈沖場景。其雪崩電流為 38A，雪崩能量為 72.2mJ，能夠在一定程度上承受反向恢復過程中的能量沖擊。SGMNQ36430 采用符合環保理念的 PDFN-3.3×3.3-8L 綠色封裝，工作溫度范圍為 -55℃ 至 +150℃，存儲溫度范圍相同，適應多種工作環境。

電氣特性方面，器件的漏源擊穿電壓不低于 30V，零柵極電壓時漏極電流小于等于 1μA，柵極漏電流在 ±20V 的 VGS下小于等于 100nA。柵極閾值電壓在 1.2V 至 2.2V 之間，確保穩定的開關控制。動態特性上，輸入電容為 1028pF，輸出電容為 876pF，反向轉移電容為 57pF，這些參數決定了其在高頻開關應用中的性能表現。

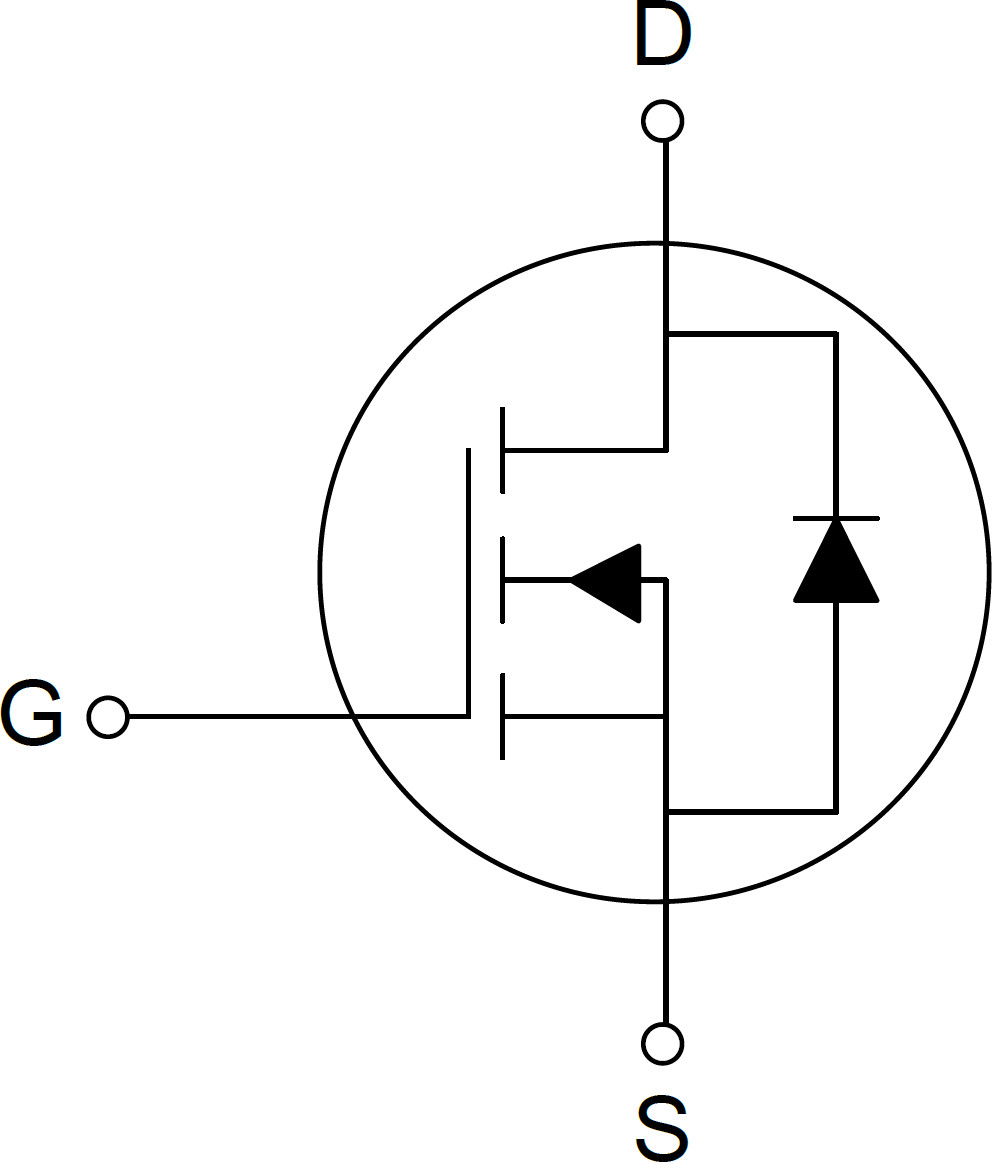

圖 1 SGMNQ36430 等效電路

關于圣邦微電子

圣邦微電子（北京）股份有限公司（股票代碼 300661）是一家綜合性的高性能和高可靠性模擬及混合信號處理和系統電源管理集成電路供應商，擁有 34 大類 5900 余款可供銷售產品，為工業自動化、新能源、汽車、通信、計算機、醫療設備和消費類電子等應用提供各類模擬信號調理和電源創新解決方案。
