在電子設備中，靜電放電(ESD)、雷擊、浪涌電壓等瞬態過壓事件可能瞬間損壞精密電路。ESD二極管和TVS(瞬態電壓抑制)二極管是兩類關鍵保護元件，需根據應用場景選擇：

ESD二極管：主要用于防靜電，有一定的浪涌防護能力，適用于信號接口、Vbus(USB總線電源)、VCC等電源的靜電防護。

TVS二極管：適用于浪涌電壓(如雷擊浪涌、開關瞬變)的防護，常見于工業設備(電源、通信設備)和汽車電子。

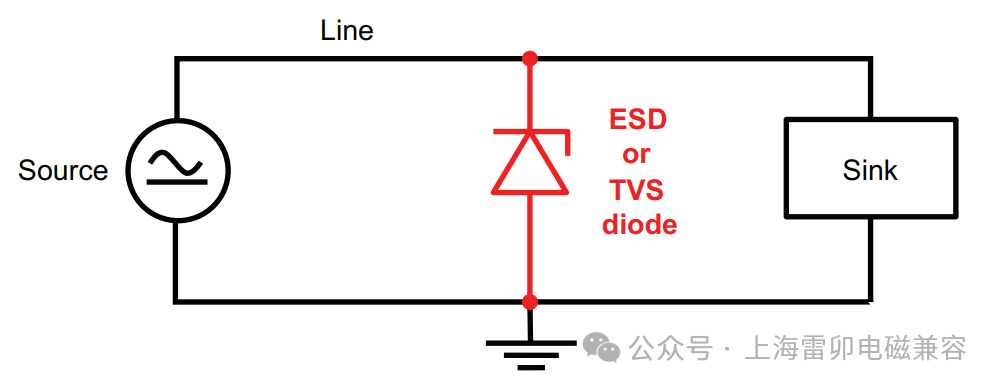

在典型保護電路中，二極管并聯在信號/電源線和地的兩端，如下圖示：

本文雷卯EMC小哥將從參數解析、選型步驟及案例分析三方面，協助工程師快速選擇合適的保護器件。

ESD/TVS二極管的原則

保護二極管需滿足以下核心要求：

1、正常工作時“不干擾”

反向工作電壓(VRWM)：必須高于電路最大工作電壓的峰值(VRWM ≥最大工作電壓)，例如5V電路需選VRWM≥5V的器件

漏電流(IR)：在最高工作溫度(如85℃)下，IR需低于電路允許值(μA或nA級)

寄生電容(CJ)：高頻信號線路(如USB 3.0)需CJ<0.5pF。

2、過壓時“精準鉗位”

鉗位電壓(VC)：需低于被保護器件的耐壓極限(如芯片耐壓10V，則VC≤10V).

浪涌電流(IPP)：根據應用場景選擇脈沖類型，再根據脈沖類型及測試等級選擇，參考IEC 61000-4-2(ESD)或IEC 61000-4-5(浪涌)的測試條件。

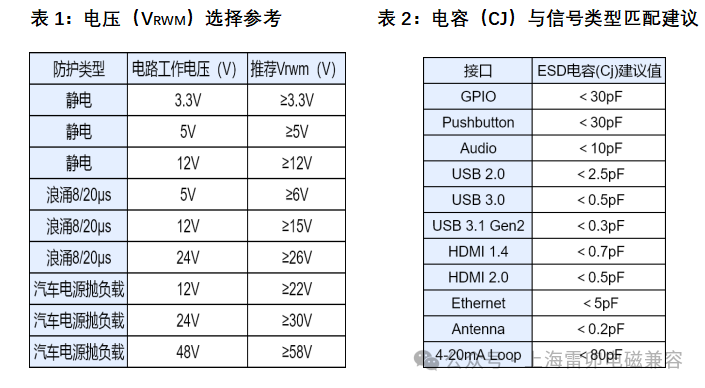

關鍵參數解析與選型表

選型步驟與案例分析

1、確定應用場景：用于消費電子、工業設備、還是汽車電子?信號路還是電源路?靜電防護還是浪涌防護?浪涌防護需要過什么測試標準?PCB布局對于封裝的需求。

2、參數考量：工作電壓VRWM和溫度范圍TA、漏電流IR和電容CJ、鉗位電壓VC和浪涌電流IPP。

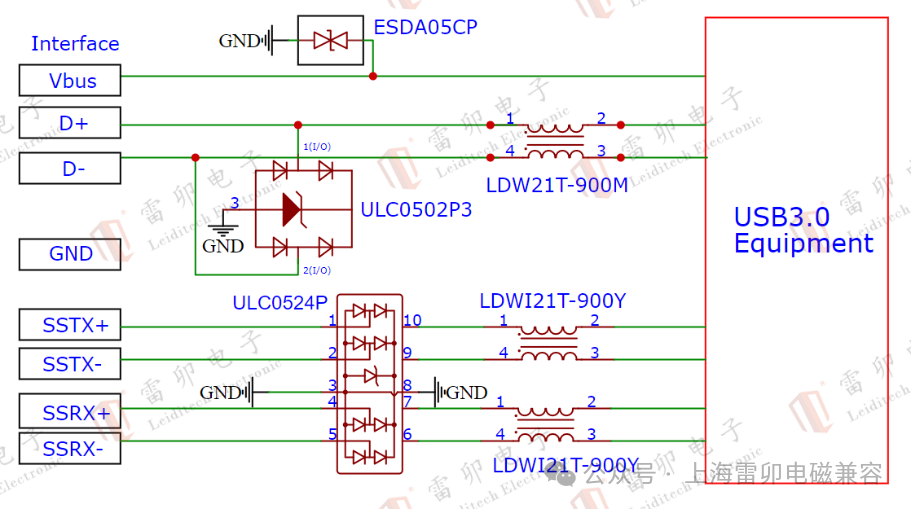

3、案例1：手機(消費電子)USB 3.0(信號)ESD防護：

Vbus電源線：

選型：ESDA05CP(VRWM=5V，VC=10V，IPP=8A/8/20μs)

驗證：VC≤10V(低于芯片耐壓15V)，符合±15kV 接觸放電，±25kV 空氣放電：

D+D-數據線：

選型：ULC0502P3(CJ=0.6pF，IEC 61000-4-2 ±30kV空氣放電);

驗證：USB2.0的數據信號Cj≤0.6pF，不影響信號完整性。

SSTX/SSRX高速信號線：

選型：ULC0524P(CJ=0.3pF，IEC 61000-4-2 ±30kV空氣放電)。

案例2： 12V直流電源浪涌保護

根據電源所處環境選擇合適保護電流的ESD/TVS器件，如需滿足IEC61000-4-5浪涌高等級測試需選用大功率SMC器件。

消費電子設備的次級12V直流電源，可以采用ESD器件SD12C/SD1271P6W，封裝小節省空間，滿足IEC61000-4-2，等級4，接觸放電30KV，空氣放電30KV。 也有一定的抗浪涌能力IEC61000-4-5 (Lightning) 15A (8/20μs).

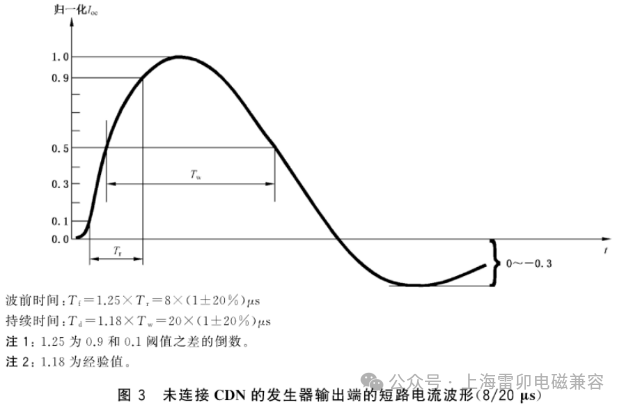

工業設備(如PLC、傳感器、通信基站電源模塊)，應對雷擊浪涌(8/20μs波形)、電網切換瞬變、開關電源反向電動勢，IEC 61000-4-5(1-4級);

工作電壓(VRWM)：一般建議TVS二極管的Vrwm大于1.2倍的電源電壓，選15V如SMBJ15CA，避免因電源自身的電壓波動而頻繁誤觸發TVS。

鉗位電壓(VC)：需低于被保護器件耐壓，如后端DCDC耐壓40V，選VC≤40V(如工作電壓和后端耐壓區間較窄，雷卯有回掃型TVS器件可供選擇，如針對24V DC直流電源的后端耐壓35V的，LM1K24CA，SMB封裝小，低殘壓VC=35V，單顆保護水平可以到2KV)

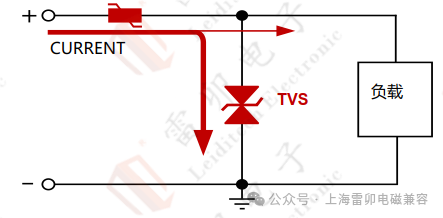

選型建議留有足夠的保護裕量，高溫環境需注意增加散熱措施，防止TVS管過熱導致的損壞?。必要時可以采用多級保護，GDT泄放大電流，TVS精準鉗位。(級聯順序GDT→TVS)

案例3： 12V汽車電源浪涌保護

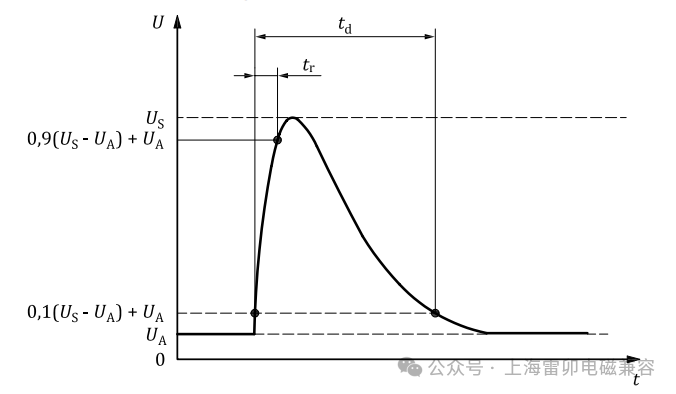

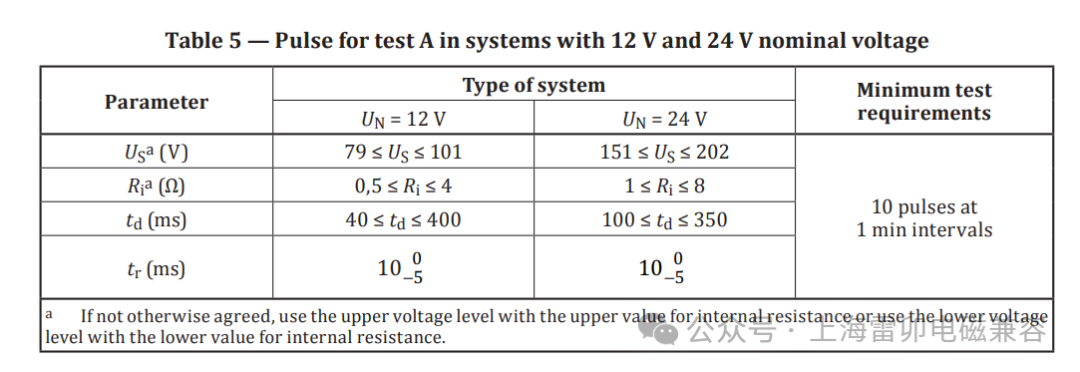

和工業電源不同的是，汽車電源波動更大，測試標準更嚴苛，需要過ISO 7637-2/ ISO 16750-2標準中的系列測試，此標準中最為嚴苛的為Pulse 5A波形和參數如上。

工作電壓(VRWM)：12V系統一般選24V器件(如SMBJ24CA)

鉗位電壓(VC)：低于汽車電子器件耐壓

浪涌電流：ISO 7637-2脈沖5A(電壓峰值200V)和ISO 16750-2負載突降測試

溫度范圍：-40℃~+125℃(AEC-Q101認證)

總結與建議

選型優先級：VRWM > VC > CJ(高頻場景);

場景適配：

1、消費電子：低CJ + 高ESD等級(如±15kV接觸放電);

2、工業設備：高IPP(如200A浪涌)，低鉗位電壓VC;

3、汽車電子：符合ISO 7637-2/ ISO 16750-2標準，滿足ACQ-101認證的車規器件;

關鍵點：需通過實際測試確認參數達標，避免理論選型偏差。

布局：TVS引線長度≤20mm，接地線直接連接電源地層，減少寄生電感。

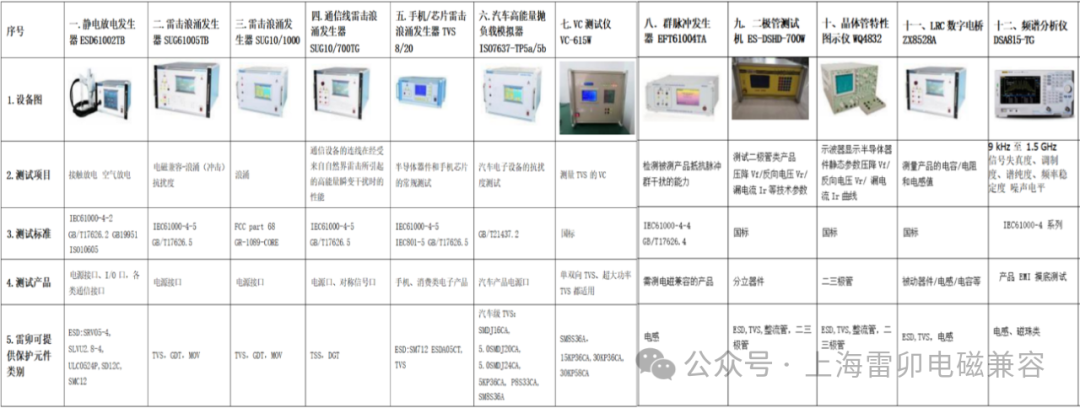

雷卯電子自建EMC實驗室，可免費摸底測試，有需要可以聯系雷卯EMC小哥。

希望通過雷卯EMC小哥的參數解析和案例分析，工程師們可以快速定位目標器件，避免因選型不當導致的系統故障。如需進一步選型支持，可關注雷卯電子公眾號獲取各種接口保護方案或聯系雷卯EMC小哥獲取定制化方案。
