LMV796/LMV796Q（單）和LMV797（雙）低噪聲CMOS輸入運算放大器提供5.8 nV/√Hz的低輸入電壓噪聲密度，同時僅消耗1.15 mA（LMV796/LMV796Q）的靜態電流。LMV796/LMV796Q和LMV797是單位增益穩定運算放大器，增益帶寬為17 MHz。LMV796/LMV796Q/LMV797的電源電壓范圍為1.8V至5.5V，可以從單個電源運行。LMV796/LMV796Q/LMV797每個都有一個軌對軌輸出級，能夠驅動600? 負載和源電流高達60mA。

數據手冊:*附件：LMV796-Q1 汽車級、單路、5V、17MHz、低噪聲運算放大器技術手冊.pdf

LMV796/LMV796Q系列在低電壓和低噪聲系統中提供了最佳性能。CMOS輸入級的典型輸入偏置電流在幾毫微微安培的范圍內，輸入共模電壓范圍包括接地，使LMV796/LMV796Q和LMV797成為低功耗傳感器應用的理想選擇。

LMV796/LMV796Q/LMV797采用TI先進的VIP50工藝制造。LMV796/LMV796Q采用5引腳SOT-23封裝。LMV797采用8針VSSOP封裝。

特征
(典型的5V電源，除非另有說明)
輸入?yún)⒖茧妷涸肼?.8 nV/hz
輸入偏置電流100 fA
單位增益帶寬17 MHz
每個通道的電源電流
-LMV796/LMV796Q 1.15 mA
-LMV797 1.30 mA
軌對軌輸出擺動
@10 kΩ從鋼軌加載25 mV
-@2 kΩ從軌道加載45 mV
保證2.5V和5.0V性能
總諧波失真0.01%@1 kHz，6002
溫度范圍-40°C至125°C
LMV796Q是一款汽車級產品，
AEC.Q100是否1級合格且
采用汽車級流水線制造。

連接圖

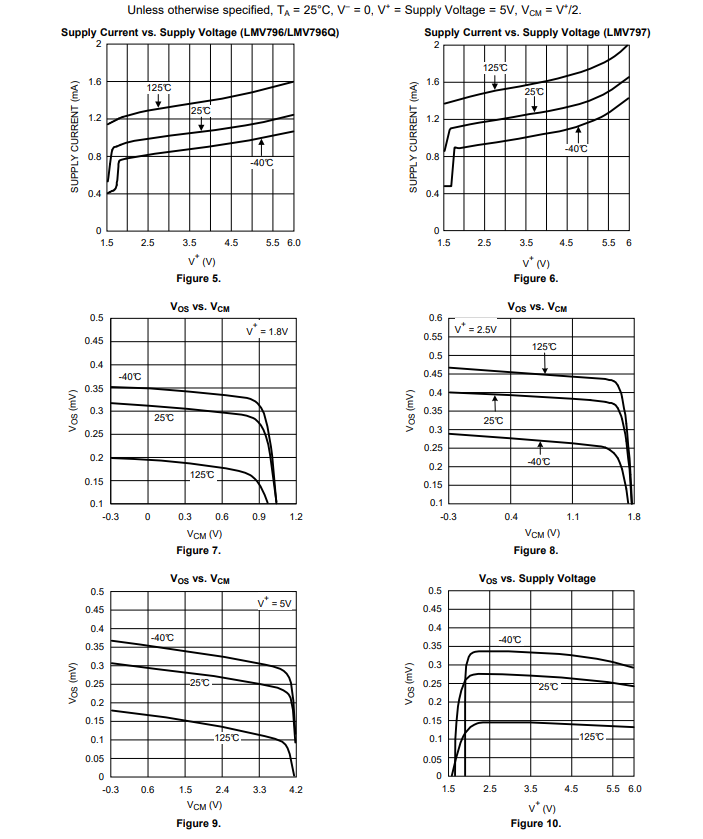

典型特性

應用
光電二極管放大器
有源濾波器和緩沖器
低噪聲信號處理
醫療器械
傳感器接口應用
汽車
