THS770012是一款寬帶全差分放大器，增益范圍為+10dB至+13.7dB（帶外部組件）。它專為在高達130MHz的輸入頻率下驅動16位模數轉換器（ADC）和在高達200MHz的輸入頻率上驅動14位ADC而設計和優化。該設備提供高帶寬、高電壓輸出，具有低失真和低噪聲，這在需要非常高動態范圍的高速數據采集系統中至關重要，如無線基站和測試測量應用。該器件也是通用、高速差分信號鏈和短線驅動器應用的優秀差分放大器。

數據手冊：*附件：THS770012具有從10dB到13dB的、可選增益的高速全差動ADC驅動器放大器技術手冊.pdf

THS770012在標稱+5V單電源上運行，從過驅動狀態提供非常快、最大7.5ns的恢復時間，并具有省電模式。THS770012采用無鉛（符合RoHS標準）和綠色QFN-24熱增強封裝。其特點是可在-40°C至+85°C的工業溫度范圍內運行。

特性
增益為+10dB時的900MHz帶寬
3300V/μs轉換速率，VOUT=2V階躍
可調增益：+10dB至+13.7dB
IMD3：-100dBc，VOUT=2VPP，RL=400Ω，
f=100MHz
OIP3:47dBm，f=100MHz
噪聲系數：10.7dB，f=100MHz

引腳功能和配置

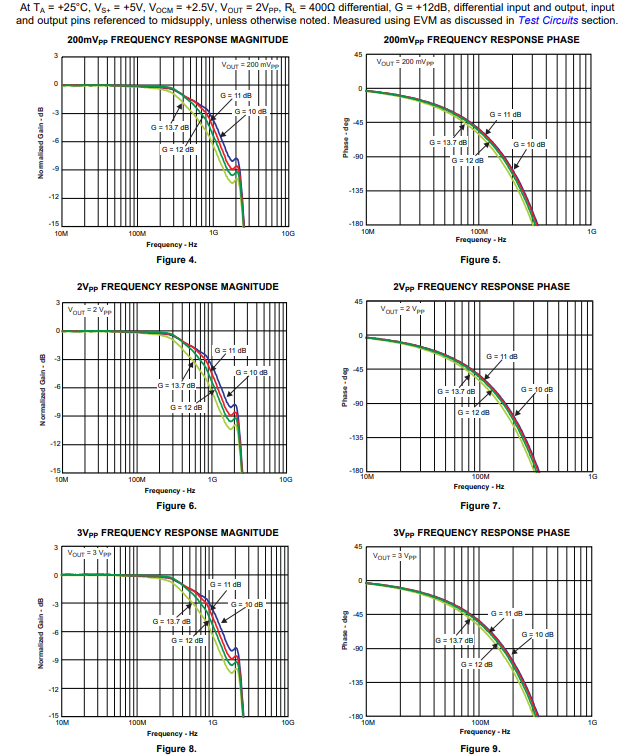

典型特性
