OPA320（單通道）和 OPA2320（雙通道）是經過優化的新一代精密低壓 CMOS 運算放大器，具有極低噪聲和高帶寬，靜態電流低，僅為 1.45mA。

數據手冊：*附件：OPA2320 雙通道、高精度、零交叉、20MHz、0.9pA Ib、RRIO、CMOS運算放大器技術手冊.pdf

OPA320 系列非常適合低功耗、單電源 應用。低噪聲 (7nV/√Hz) 和高速運行特性使它們同樣非常適合驅動采樣模數轉換器 (ADC)。其他 應用 包括信號調節和傳感器放大。

OPA320 采用了 具有零交越失真的線性輸入級，能夠在整個輸入范圍內提供 114dB（典型值）的出色共模抑制比 (CMRR)。輸入共模電壓范圍在正負電源軌基礎上向外擴展了 100mV。輸出電壓擺幅通常在電源軌的 10mV 范圍內。

此外，OPAx320 還具有 1.8V 至 5.5V 的寬電源電壓范圍，而且整個電源電壓范圍內的 PSRR
都極為出色 (106dB)，因此非常適合不經穩壓而直接由電池供電的高精度低功耗 應用 。

OPA320（單通道版本）采用 5 引腳 SOT23 封裝；OPA320S 關斷單通道版本采用 6 引腳 SOT23 封裝。雙通道的 OPA2320 采用 8 引腳 SOIC、VSSOP 和 SON 封裝，而 OPA2320S（具有關斷功能的雙通道版本）采用 10 引腳 VSSOP 封裝。

特性
? 高精度，具有零交越失真：
– 低失調電壓：150μV（最大值）
– 高共模抑制比 (CMRR)：114dB
– 軌至軌 I/O
? 低輸入偏置電流：0.9pA（最大值）
? 低噪聲：10kHz 時為 7nV/√Hz
? 高帶寬：20MHz
? 壓擺率：10V/μs
? 靜態電流：1.45mA/通道
? 單電源電壓范圍：1.8V 至 5.5V
? OPA320S 和 OPA2320S：
– 關斷模式下的 IQ：0.1μA
? 單位增益穩定
? 小型封裝：
– SOT-23、VSSOP、SON 和 SOIC

引腳功能和配置

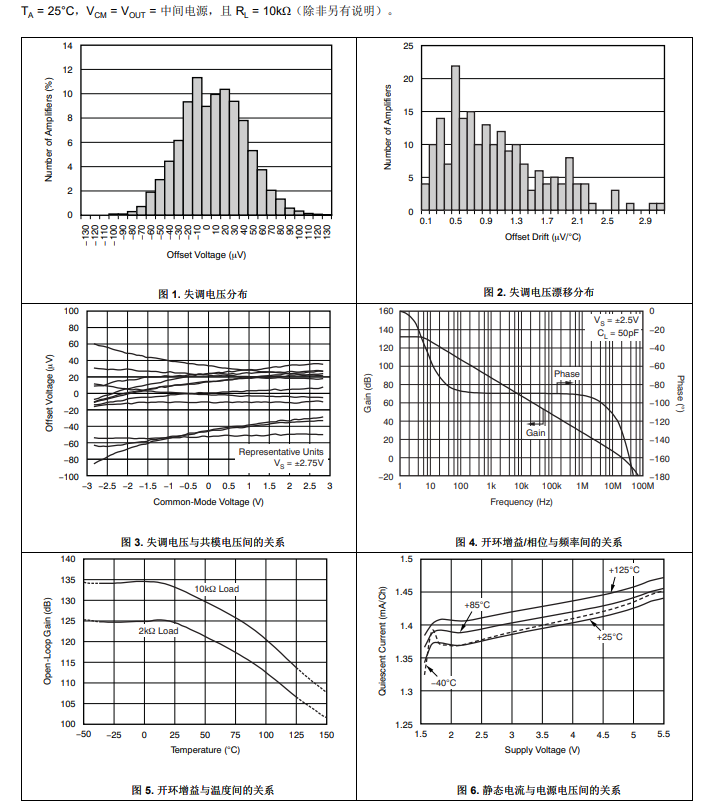

典型特性

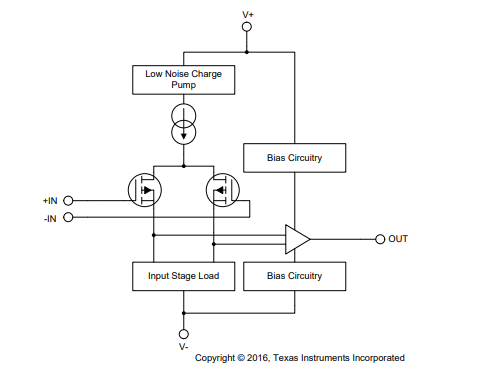

功能方框圖

應用
? 高阻抗傳感器信號調節
? 互阻抗放大器
? 測試和測量設備
? 可編程邏輯控制器 (PLC)
? 電機控制環路
? 通信
? 輸入/輸出 AD/DA 緩沖器
? 有源濾波器
