項目背景

在工業自動化領域，生產線的高效運行對于提高生產效率、降低成本至關重要。許多先進的生產線采用EtherCAT協議進行設備之間的通信，以實現高速、實時的控制。然而，一些企業的上層管理系統和監控設備采用ProfiNet協議，因此需要進行協議轉換來實現不同系統之間的數據交互。

應用場景

某汽車制造企業的發動機生產線采用了歐姆龍（OMRON）的NJ501-1300PLC作為EtherCAT協議主站，控制著生產線的各個環節，包括機器人焊接、零部件裝配等。而企業的生產管理系統采用西門子的S7-300PLC作為ProfiNet協議主站，需要實時獲取生產線的運行數據，如生產進度、設備狀態等。為了實現這一目標，選用了遠創智控的YC-PNM -ECT協議轉換網關。

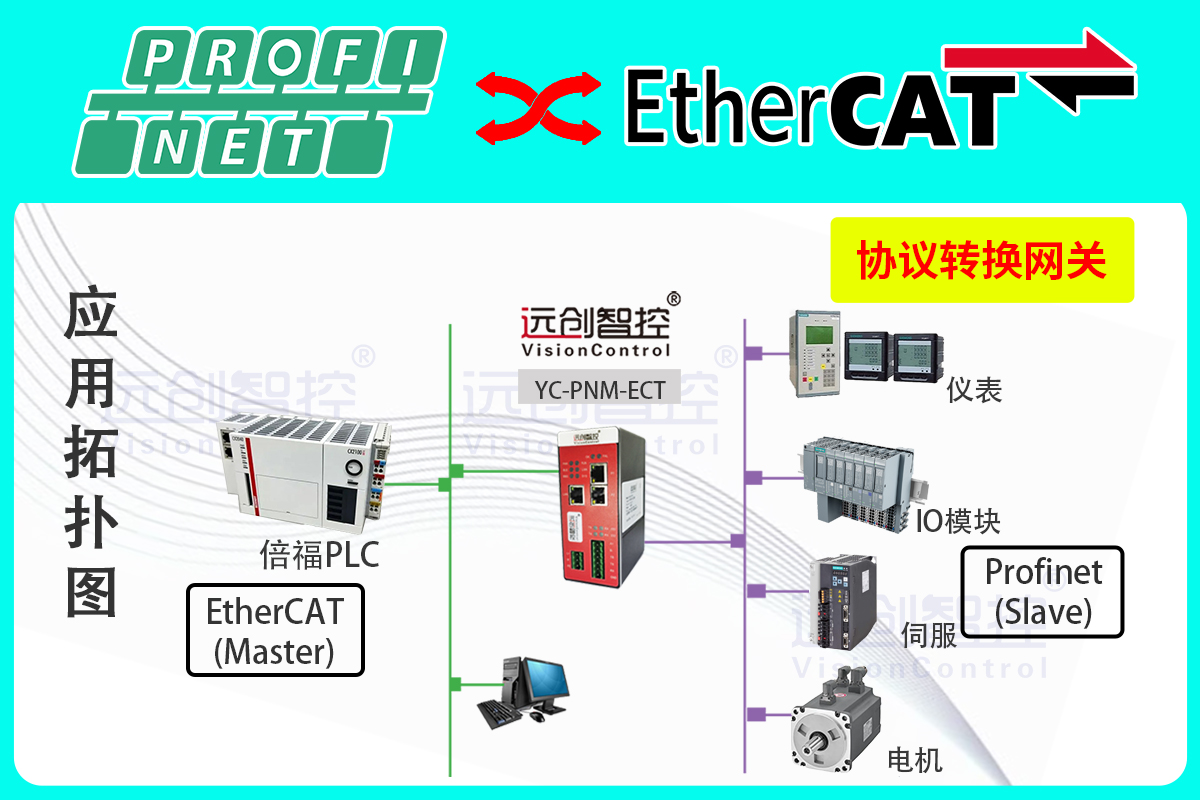

系統架構

·發動機生產線：歐姆龍的NJ501-1300PLC作為EtherCAT協議主站，通過EtherCAT總線連接生產線的各種設備，如機器人控制器、傳感器、執行器等。

·協議轉換網關：遠創智控的YC-PNM -ECT協議轉換網關，安裝在生產線的控制柜內。它的一端連接歐姆龍PLC的EtherCAT接口，另一端通過以太網連接到企業的工業交換機。

·生產管理系統：采用西門子的S7-300PLC作為ProfiNet協議主站，型號為CPU315-2DP。該P(yáng)LC通過工業交換機與各臺YC-PNM -ECT協議轉換網關相連，實現對生產線數據的集中采集和管理。

實施過程

1.硬件安裝

o將YC-PNM -ECT協議轉換網關安裝在生產線的控制柜內，確保其與歐姆龍PLC和工業交換機之間的物理連接可靠。

o連接EtherCAT總線，將網關的EtherCAT接口與歐姆龍PLC的EtherCAT接口相連，同時將網關的以太網接口通過網線連接到工業交換機。

2.參數配置

o使用遠創智控提供的配置軟件，對YC-PNM -ECT協議轉換網關進行參數設置。設置EtherCAT從站的相關參數，如設備地址、數據類型等，確保網關能夠準確采集歐姆龍PLC發送的數據。

o配置ProfiNet主站的相關參數，包括網關的IP地址、子網掩碼、通信速率等，使其能夠與西門子S7-300PLC進行正常通信。

3.通信測試

o在歐姆龍PLC上模擬發送一些生產數據，通過監控軟件觀察YC-PNM -ECT協議轉換網關是否能夠正確接收并將其轉換為ProfiNet協議格式發送給西門子S7-300PLC。

o在西門子S7-300PLC上編寫程序，讀取轉換后的數據，驗證數據的準確性和完整性。

應用效果

·提高生產效率：通過實時獲取生產線的運行數據，生產管理系統能夠及時調整生產計劃，優化生產流程，提高了生產線的整體效率。

·增強系統集成性：YC-PNM -ECT協議轉換網關實現了EtherCAT協議和ProfiNet協議之間的無縫轉換，使生產線的控制系統和生產管理系統能夠更好地集成在一起，提高了企業的信息化管理水平。

·降低維護成本：網關的穩定性和可靠性降低了系統的維護成本，減少了因通信故障導致的生產停機時間。
