一、項目背景

污水處理行業對于水質監測和設備控制精度要求極高，傳統的污水處理控制系統大多采用ModbusRTU協議，然而隨著自動化技術的不斷發展，ProfiNet協議以其高效、快速、穩定的通信性能被廣泛應用。捷米特的Profinet轉MODBUS智能網關應運而生，為污水處理行業的自動化升級提供了可靠的解決方案。

二、項目需求

某污水處理廠需要對流量傳感器等設備采集的數據進行更精確的監測和控制，以提高處理效率和水質達標率。該廠原控制系統采用ModbusRTU協議的流量傳感器，而現在希望接入西門子1200PLC的ProfiNet網絡，實現數據的實時傳輸和集中控制。

三、項目方案

·設備選型：選用捷米特Profinet轉MODBUS智能網關作為ModbusRTU協議與ProfiNet協議轉換的關鍵設備，連接ModbusRTU協議的流量傳感器與西門子1200PLC。

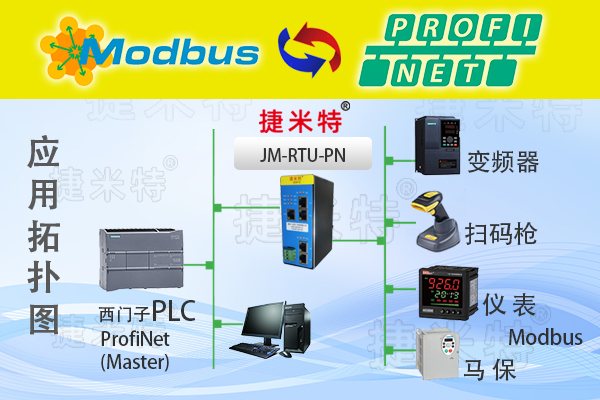

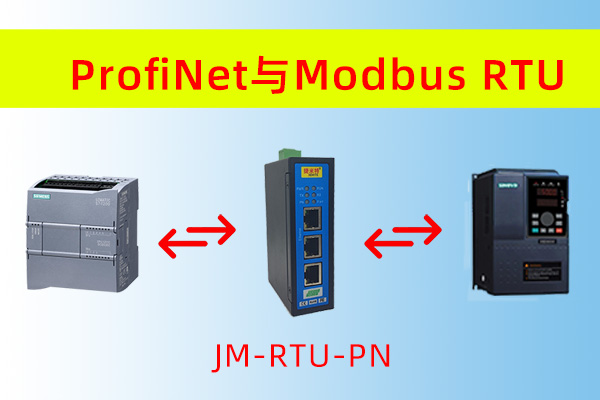

·系統架構：流量傳感器通過RS485接口與Profinet轉MODBUS協議轉換網關相連，采用ModbusRTU協議進行數據傳輸；JM-RTU-PN網關再通過以太網接口接入西門子1200PLC的ProfiNet網絡。

·參數配置：通過以太網口將JM-RTU-PN網關與PC相連，使用配置軟件設置網關的IP地址、子網掩碼等網絡參數，以及ModbusRTU協議的相關參數，如波特率、數據位、停止位等。在西門子TIAPortal中配置相應的組態，包括要配置的模塊、目標設備MODBUS轉ProfiNet智能網關的IP地址及設備名稱。

四、項目實施

1.設備安裝：將捷米特MODBUS轉ProfiNet智能網關安裝在污水處理廠的電氣控制柜內，確保其固定牢固，并與電源、流量傳感器以及西門子1200PLC進行正確的連接。

2.參數配置：按照設備手冊和現場實際情況，使用配置軟件對MODBUS轉ProfiNet協議轉換網關進行詳細的參數設置，包括ModbusRTU協議的參數和ProfiNet協議的參數，確保網關能夠正確地進行協議轉換和數據傳輸。

3.系統調試：通過TIAPortal對整個系統進行調試，包括對西門子1200PLC的程序編寫、調試和對JM-RTU-PN網關的通信測試。在調試過程中，不斷優化系統參數，確保數據傳輸?shù)姆€(wěn)定性和準確性。

4.試運行：在系統調試完成后，進行一段時間的試運行，觀察系統運行的穩定性、數據傳輸?shù)臏蚀_性和響應速度等指標，及時發現并解決可能出現的問題。

五、項目成果

·數據實時監測：通過捷米特Profinet轉MODBUS智能網關，西門子1200PLC能夠實時采集流量傳感器的數據，包括污水流量、流速等信息，為污水處理過程的精確控制提供了數據支持。

·控制精度提高：實現了對流量傳感器的遠程控制和精確調節，可以根據實際污水處理需求，及時調整流量，提高處理效率，確保出水水質達標。

·系統穩定性增強：MODBUS轉ProfiNet智能網關在數據傳輸過程中表現出良好的穩定性和可靠性，有效避免了因通信問題導致的系統故障，提高了整個污水處理系統的穩定性。

·維護成本降低：基于ProfiNet協議的網絡結構，便于系統的擴展和維護，減少了后期的維護成本。同時，通過對數據的實時監測和分析，能夠及時發現設備故障隱患，提前進行維護和修理，降低了設備故障率。

六、總結

捷米特Profinet轉MODBUS智能網關在本次污水處理項目中發揮了關鍵作用，成功實現了ModbusRTU協議與ProfiNet協議的轉換，為西門子1200PLC與流量傳感器之間的通信搭建了橋梁。該項目不僅提高了污水處理廠的自動化水平和生產效率，還為污水處理行業的技術升級和智能化發展提供了有力的參考。隨著污水處理行業的不斷發展和對自動化控制要求的不斷提高，捷米特JM-RTU-PN協議轉換網關將具有廣闊的應用前景。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
