Texas Instruments TCAN1043N-Q1汽車級CAN FD收發器是一款符合ISO 11898-2:2024要求的高速控制器局域網 (CAN) 收發器 。該收發器支持經典CAN和高達8Mbps的CAN FD，并在寬輸入電壓范圍內工作。TCAN1043N-Q1收發器具有多種工作模式，包括正常、靜音、待機和低功耗睡眠模式。該收發器包括三個獨立電源輸入：VSUP 、VCC 和VIO 。TCAN1043N-Q1器件通過了汽車應用類AEC-Q100認證。典型應用包括汽車網關、高級駕駛輔助系統 (ADAS)、工業運輸、車身電子和照明、混合動力、電動和動力總成系統，以及汽車信息娛樂和儀表盤。

數據手冊：*附件：Texas Instruments TCAN1043N-Q1汽車級CAN FD收發器數據手冊.pdf

TCAN1043N-Q1收發器支持用于系統電源控制的高壓INH輸出，并支持通過WAKE引腳進行本地喚醒。保護功能包括欠壓檢測、過熱關機 (TSD)、TXD 主導狀態超時 (TXD DTO) 和±58V總線故障保護。TCAN1043N-Q1收發器采用14引腳有引線（SOT和SOIC）封裝和無引線 (VSON) 封裝，并采用可潤濕側翼提高自動光學檢測 (AOI) 能力。

特性

• 通過汽車應用類AEC Q100認證
• 支持功能安全：
  • 可提供協助功能安全系統設計的文檔
• 符合ISO 11898-2:2024的要求
• 寬輸入工作電壓范圍
• 支持傳統CAN和CAN FD，高達8 Mbps
• 支持1.7V至5.5V VIO 電平轉換
• 工作模式：
  • 正常模式
  • 靜音模式
  • 待機模式
  • 低功率睡眠模式
• 高壓INH輸出，用于系統電源控制
• 通過WAKE引腳支持本地喚醒
• 總線和IO端子為高阻抗（運行總線或應用上無負載）
• 保護特性：
  • ±58V CAN總線耐故障
  • VSUP 上支持拋負載
  • IEC ESD保護
  • 欠壓保護
  • 熱關斷保護
  • TXD顯性狀態超時 (TXD DTO)
• 采用14引腳有引線（SOT和SOIC）封裝和無引線 (VSON) 封裝，并采用可潤濕的側翼提高自動光學檢測 (AOI) 能力

應用

• 車身電子設備和照明
• 汽車網關
• 高級駕駛員輔助系統 (ADAS)
• 信息娛樂與儀表板
• 混合動力、電動和動力總成系統
• 個人交通工具 - 電動自行車
• 工業運輸

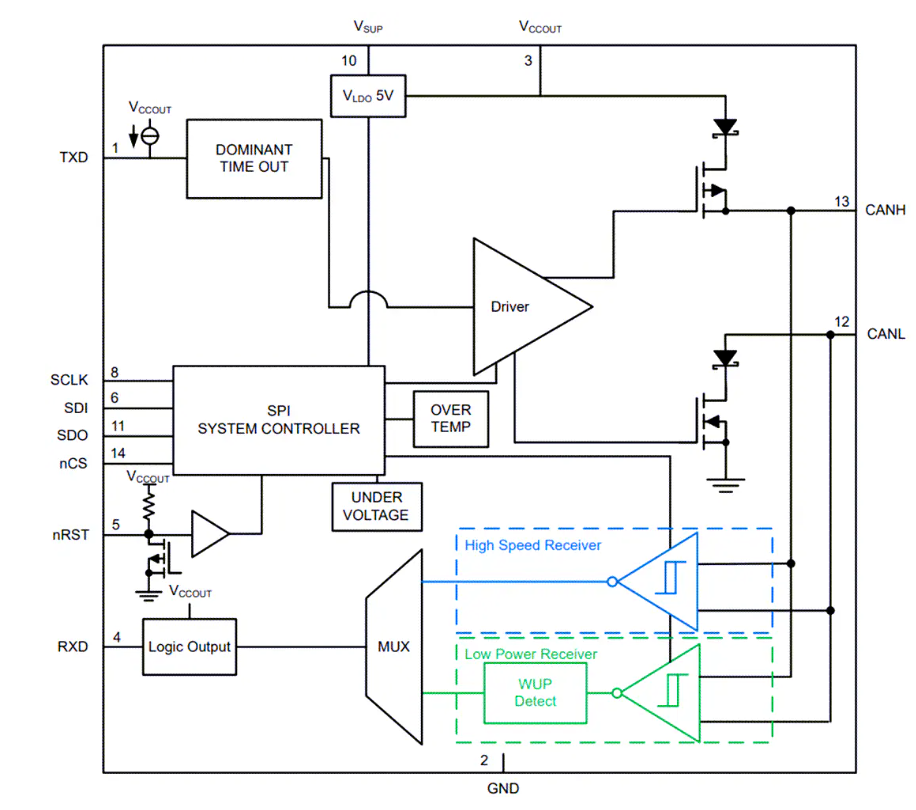

功能框圖

典型應用電路圖
