Texas Instruments TCAN1162-Q1汽車級CAN FD收發器是一款高速控制器局域網 (CAN) 收發器，符合ISO 11898-2:2016高速CAN規范的物理層要求。TCAN1162-Q1支持傳統CAN和CAN FD網絡，速度高達8Mb/s (Mbps)。

數據手冊：*附件：Texas Instruments TCAN1162-Q1汽車級CAN FD收發器數據手冊.pdf

TCAN1162-Q1集成了一個5V LDO，具有寬輸入工作范圍，可為CAN收發器提供電壓，因此無需通過外部電壓源提供5V電源。

Texas Instruments TCAN1162-Q1可通過INH輸出引腳選擇性地啟用系統上可能存在的各種電源，從而降低電池電流消耗。借助該特性，可實現超低電流休眠狀態，其中電源傳到除TCAN1162-Q1外的所有系統組件，同時監控CAN總線。檢測到喚醒事件時，TCAN1162-Q1通過驅動INH高電平發起系統啟動。

特性

• 符合汽車應用類AEC Q100標準（一級）
• 滿足ISO 11898-2:2016的要求
• 支持功能安全
  • 可提供協助功能安全系統設計的文檔
• 寬輸入工作電壓范圍
• 集成LDO，用于CAN收發器電源
• 傳統CAN和CAN FD，速率高達8Mbps
• VIO電平轉換支持1.7V至5.5V
• 工作模式
  • 正常模式
  • 待機模式
  • 低功率睡眠模式
• 高壓INH輸出，用于系統電源控制
• 通過WAKE引腳支持本地喚醒
• 未通電時定義行為
  • 總線和IO端子為高阻抗（運行總線或應用上無負載）
• 保護特性
  • ±58V CAN總線故障容限
  • VSUP負載突降支持
  • IEC ESD保護
  • 欠壓和過壓保護
  • 熱關斷保護
  • TXD顯性狀態超時 (TXD DTO)
• 支持超寬結溫
• 采用具有可濕性側翼的無引線VSON (14) 封裝，具有改進的自動光學檢查 (AOI) 功能

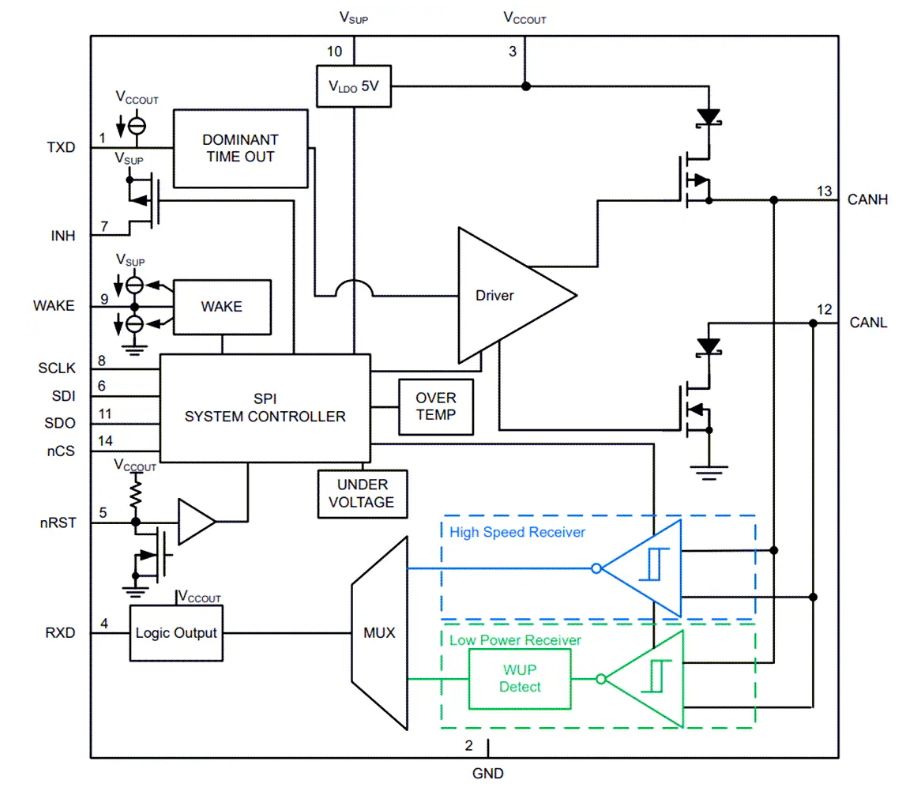

簡化示意圖

TCAN1162-Q1汽車級CAN FD收發器技術解析?

?一、產品概述?

TCAN1162-Q1是德州儀器（TI）推出的符合ISO 11898-2:2016標準的汽車級高速CAN FD收發器，支持經典CAN和CAN FD協議，最高速率達8Mbps。其集成5V LDO和寬輸入電壓范圍（5.5V至28V），專為汽車電子系統設計，適用于ADAS、車身電子、動力總成等場景。

?二、核心特性?

1. ?高性能與可靠性?
   • 符合AEC-Q100 Grade 1認證，適應-40°C至150°C工作溫度。
   • 支持±58V總線故障保護，集成IEC ESD防護（±8kV接觸放電）。
   • 低功耗設計：睡眠模式電流低至40μA（TA≤85°C），支持遠程/本地喚醒。
2. ?集成化設計?
   • 內置5V LDO，無需外部5V電源。
   • VIO引腳（1.7V至5.5V）支持與不同電平控制器直連，省去電平轉換電路。
3. ?功能安全?
   • 提供功能安全文檔，支持ISO 26262系統設計。
   • 多重保護機制：熱關斷、欠壓/過壓鎖定、TXD超時保護（1.2ms~3.8ms）。

?三、關鍵功能詳解?

?1. 電源管理?

• ?VSUP引腳?：直接連接車載電池，為內部LDO及收發器供電。
• ?INH引腳?：控制外圍電源模塊啟停，睡眠模式下關閉非必要系統電源，僅保留總線監控功能。

?2. 通信性能?

• ?CAN FD支持?：優化傳播延遲（典型值160ns），確保8Mbps高速通信穩定性。
• ?對稱驅動?：差分輸出電壓對稱性誤差<±10%，減少EMI干擾。

?3. 低功耗模式?

• ?睡眠模式?：通過nSLP引腳觸發，總線靜默時自動進入，WAKE引腳或總線活動可喚醒。
• ?待機模式?：保留基礎接收功能，電流150μA，快速響應喚醒事件。

?四、應用設計建議?

1. ?布局優化?
   • VFLT引腳需就近放置10μF電容，確保LDO穩定性。
   • CAN總線終端電阻（60Ω）建議采用1%精度電阻，匹配阻抗。
2. ?故障處理?
   • ?TXD超時?：軟件需避免長時間強制TXD為低電平，否則觸發保護機制。
   • ?熱關斷?：若TS引腳報錯，需檢查PCB散熱設計或總線負載。
3. ?喚醒邏輯?
   • 本地喚醒：通過WAKE引腳邊沿觸發（上升/下降沿均可）。
   • 遠程喚醒：檢測總線顯性脈沖（≥0.5μs）。
