Texas Instruments TCAN340x-Q1汽車級控制器局域網（CAN）FD收發器滿足ISO 11898-2:2016高速CAN規范的物理層要求。 此系列收發器采用3.3V單電源電壓供電，無需5V穩壓器，因而可節省BOM成本和PCB空間。TCAN340x-Q1收發器通過了電磁兼容性 (EMC) 認證，用于高達5Mbps的經典CAN FD及CAN網絡和高達8Mbps的較簡單網絡。保護特性包括 ±58V總線故障保護、欠壓保護、TXD-顯性超時 (DTO) 和熱關斷保護 (TSD)。典型應用包括汽車和運輸、車身控制模塊、汽車網關、高級輔助駕駛系統 (ADAS) 和信息娛樂。 TCAN340x-Q1器件符合汽車應用類AEC-Q100標準。

數據手冊：*附件：Texas Instruments TCAN340x-Q1汽車級CAN FD收發器.pdf

TCAN3403-Q1收發器在標準模式和低功耗待機模式下運行；TCANC3404-Q1收發器在超低功耗關斷模式下運行。TCANC3403-Q1包含通過VIO引腳實現的內部邏輯電平轉換功能，能夠?qū)⑹瞻l(fā)器I/O直接連接到1.8V、2.5V或3.3V邏輯電平。此系列CAN FD收發器采用行業標準的SOIC-8/VSON-8封裝和節省空間的小尺寸SOT-23封裝。

特性

• 符合汽車應用類AEC-Q100標準
• 3.3V單電源運行：
  • 無需5V穩壓器，可節省BOM成本和PCB空間
• 在同構和異構網絡中均具有出色的電磁兼容性
• 滿足ISO 11898-2:2016物理層標準要求
• 支持功能安全：
  • 可提供輔助功能安全系統設計的文檔
• 支持經典CAN和性能優化的CAN FD，速度為2Mbps、5Mbps和8Mbps
  • 短暫且對稱的傳播延遲，用于增強時序裕度
• I/O電壓范圍支持：1.7V至3.6V（TCANC3403-Q1）
• 接收器共模輸入電壓：±30 V
• 保護功能：
  • 總線故障保護：±58V
  • 總線引腳ISO 10605 ESD：±8kV
  • 欠壓保護
  • TXD顯性超時（DTO）
  • 熱關斷保護（TSD）
• 工作模式：
  • 正常模式
  • 低功耗待機模式，支持遠程喚醒請求
  • 超低功耗關斷模式（TCANC3404-Q1）
• 優化了未上電時的性能：
  • 總線和邏輯引腳為高阻抗（工作總線或應用上無負載）
  • 支持熱插拔：在總線和RXD輸出上可實現上電和斷電無干擾運行
• 具有可濕性側翼的8引腳SOIC、小尺寸SOT-23和無引線VSON-8封裝，可實現自動光學檢測（AOI）

應用

• 汽車和運輸
• 車身控制模塊
• 汽車網關
• ADAS
• 信息娛樂

功能框圖

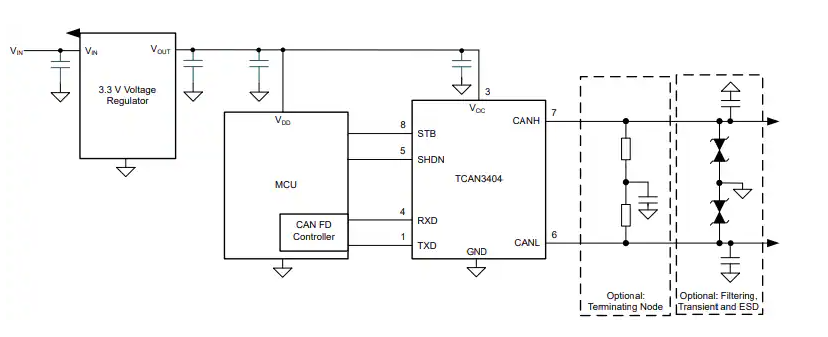

原理圖

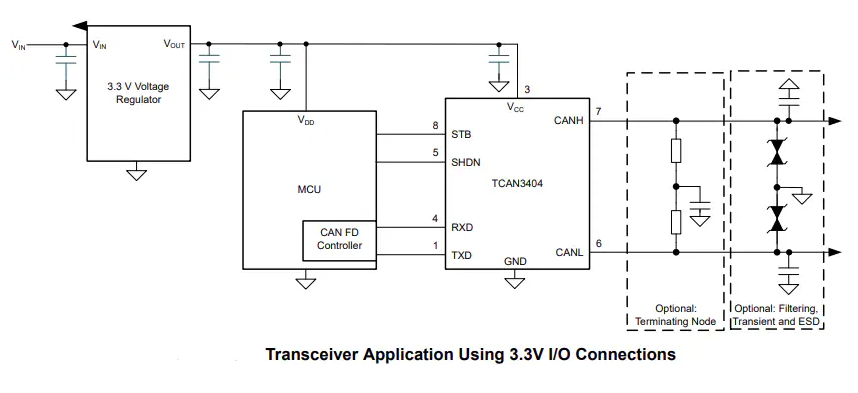

典型應用電路圖
