本篇文章將介紹一種多模塊操作方式。我們會把M-2002電壓采集模塊和M-2101熱電偶采集模塊通過SDS-1011轉換器一起連接到電腦上使用。

一、模塊和傳感器介紹

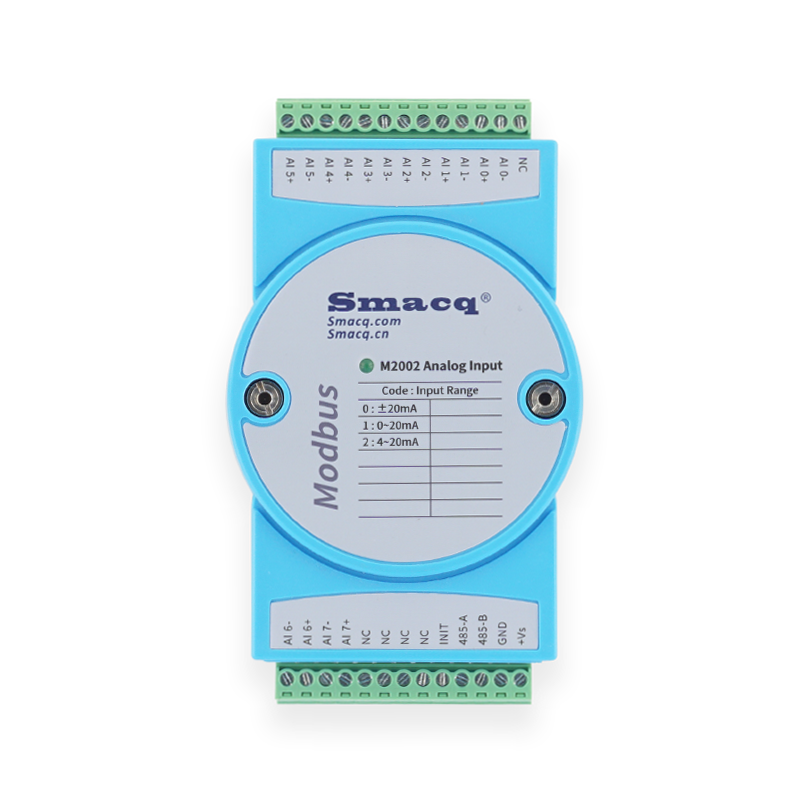

進行試驗前，需要先介紹一下M-2002模塊。它是M2000系列模擬量輸入遠程IO模塊中的一種，可以用來測量電流大小。

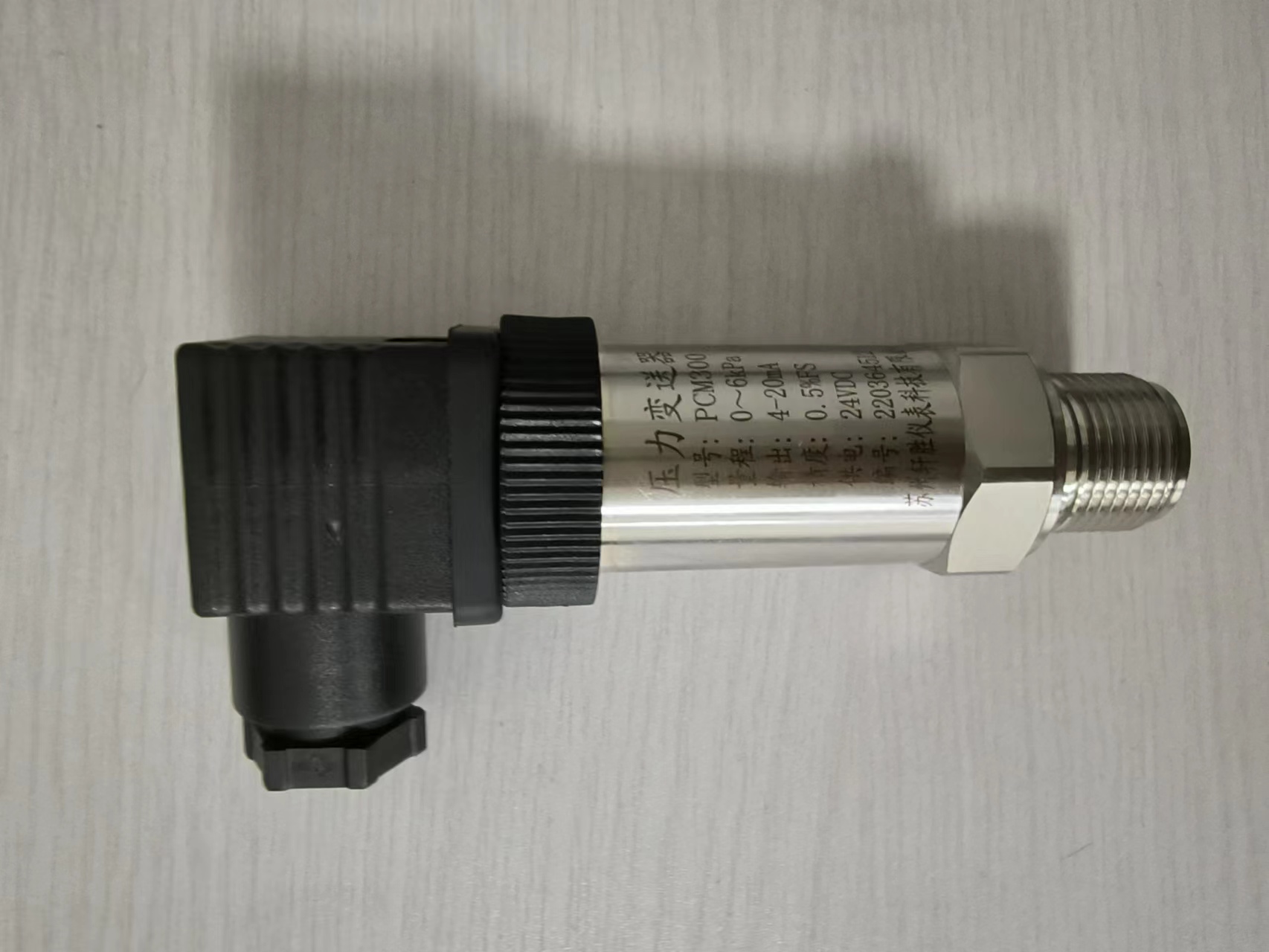

實驗中與M-2002模塊相連的傳感器是壓力變送器。它輸出的是4-20mA的標準電流信號。

這種傳感器已經內置了集成電路，可以將毫伏信號轉換成標準電壓、電流或頻率信號。

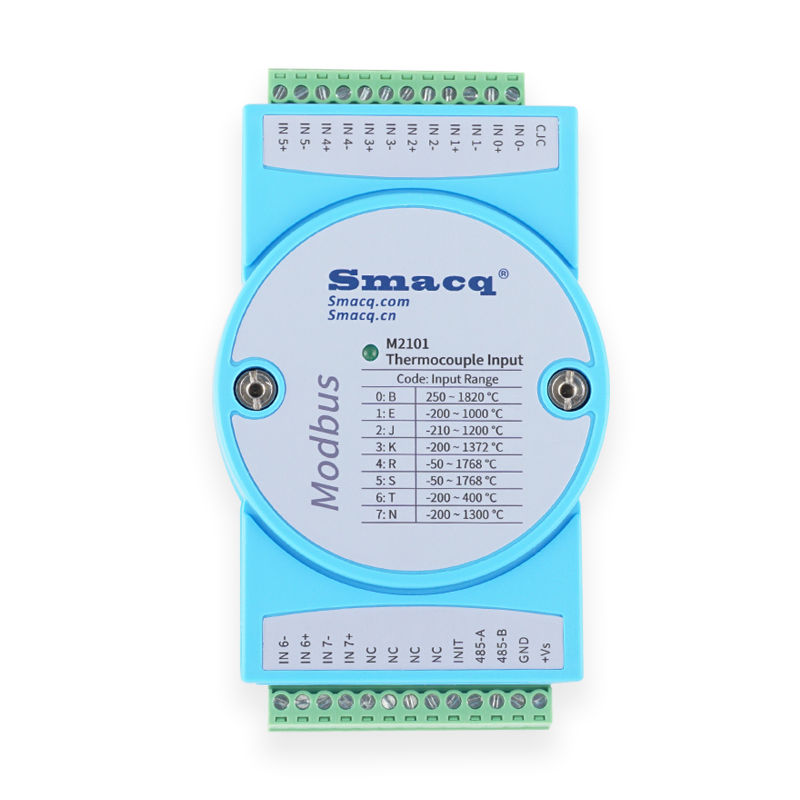

M-2101模塊是專門用來采集熱電偶的I/O模塊。

對于它的介紹我們會放在采集熱電偶數據時詳細介紹。

二、設備間的連接

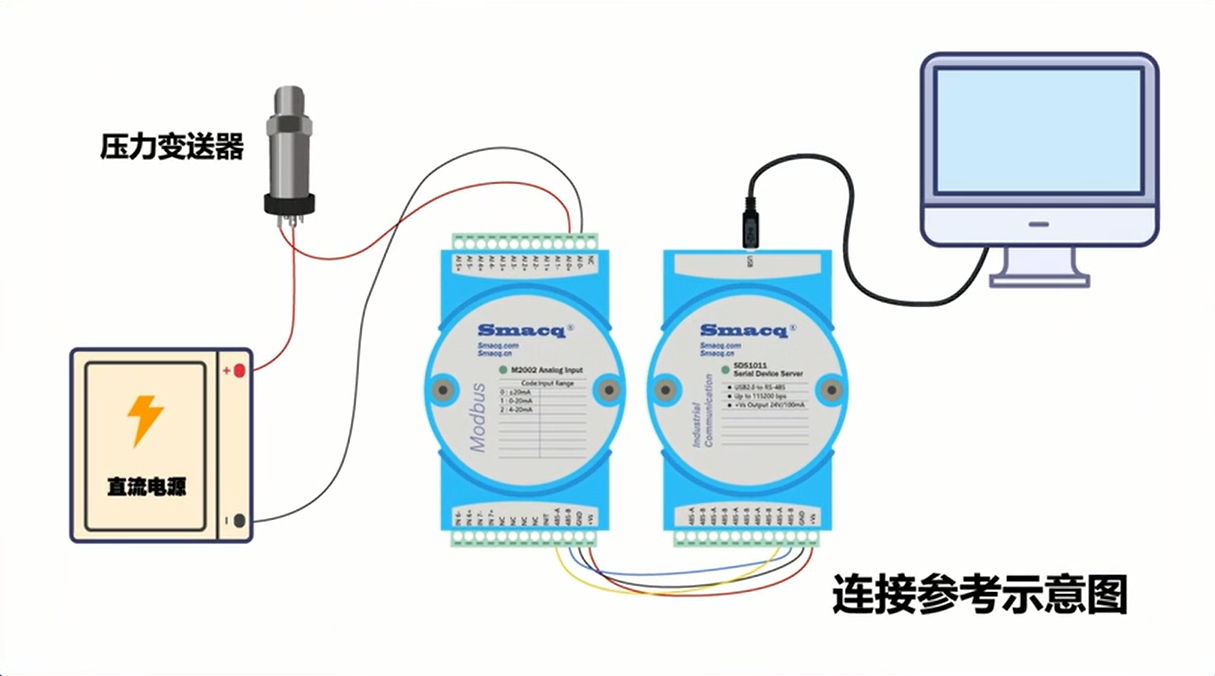

接下來我們開始連線，首先把M-2002模塊與SDS-1011轉換器組合在一起，然后將兩個模塊的電源線（Vs+）和地線（GND）連接。接著把M-2002模塊的485-A、B接口，與轉換器的485-A、B接口相連。

將電源線正極接入變送器1接口，將變送器的2接口與模塊的AI0+接口連接，將電源負極與模塊的AI0-接口連接。根據壓力變送器的使用說明，我們需要為它提供12～24V的直流電源。最后用USB線纜將它們和電腦連通。

三、多模塊接入時的軟件操作

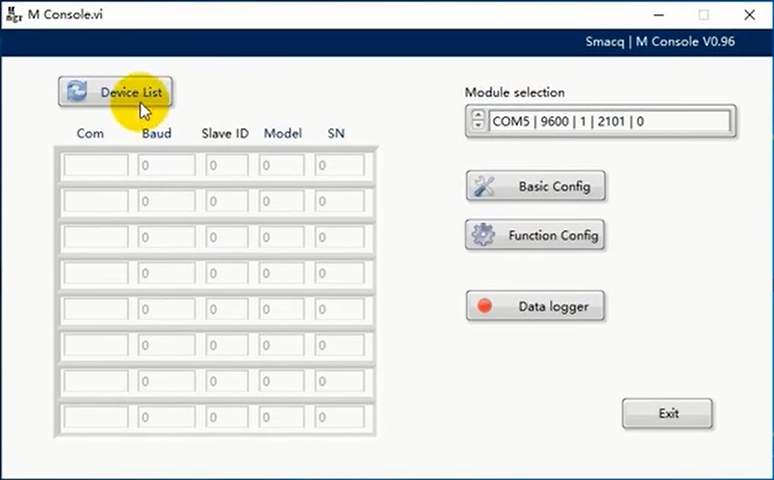

打開軟件，點擊Device List搜索設備。

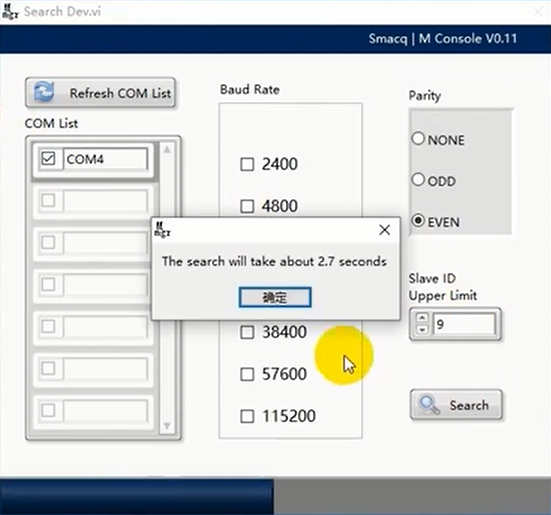

然后點擊Search搜索COM端口設備。

因?yàn)閷?shí)驗中要用到兩張M系列的數據采集模塊，所以我們要單獨修改每個模塊的ID號。

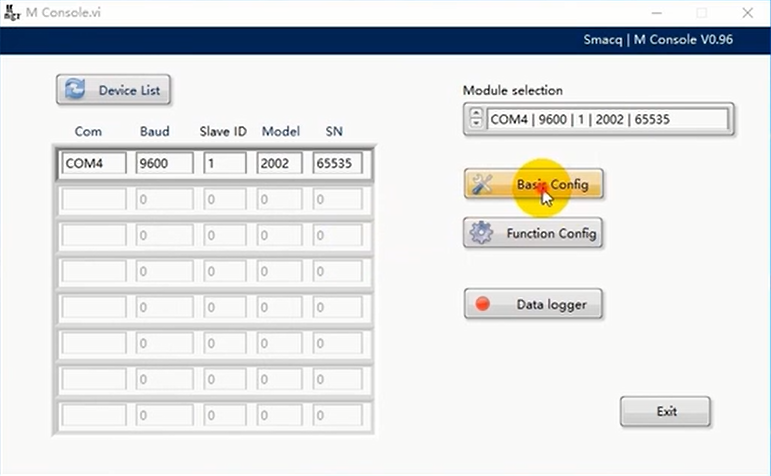

進入Basic Config頁面。

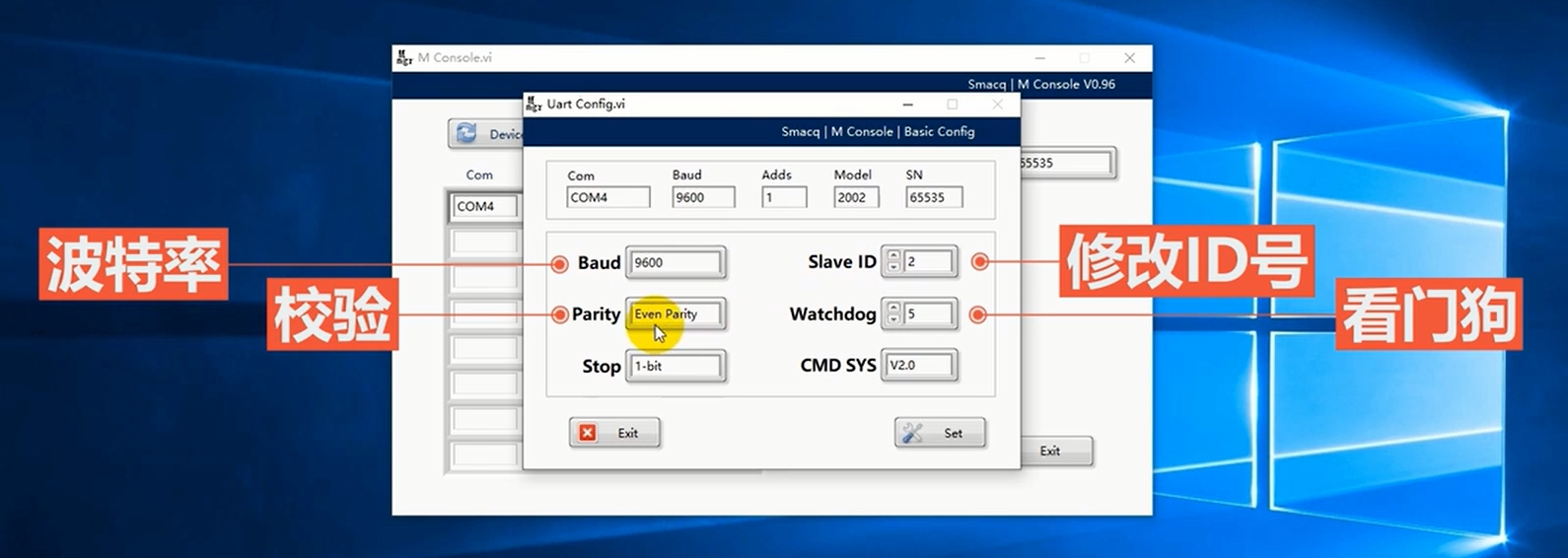

通過Slave ID控件將模塊的ID號修改為2。在這個頁面中，大家也可以修改模塊的波特率（Baud）、校驗（Parity）以及看門狗等內容。

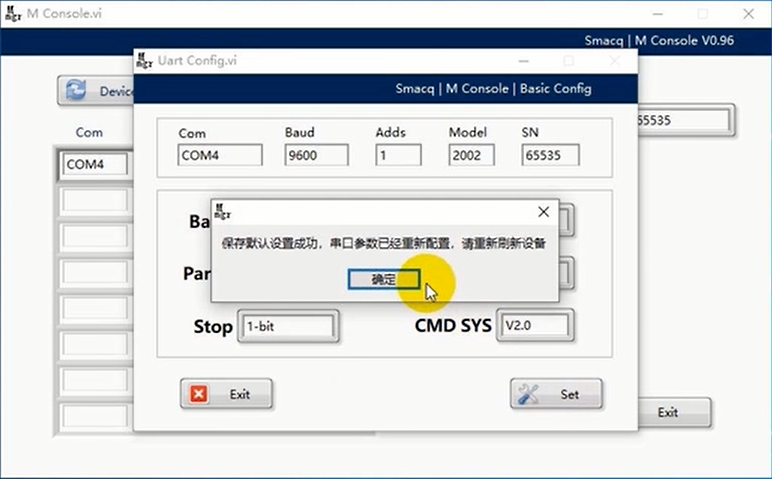

而在本次的實驗中使用默設置認就好，點擊Set保存修改。這時軟件會提醒我們重新刷新設備，點擊“確定”，點擊“Exit”退出界面后重復剛才搜索設備的操作即可。

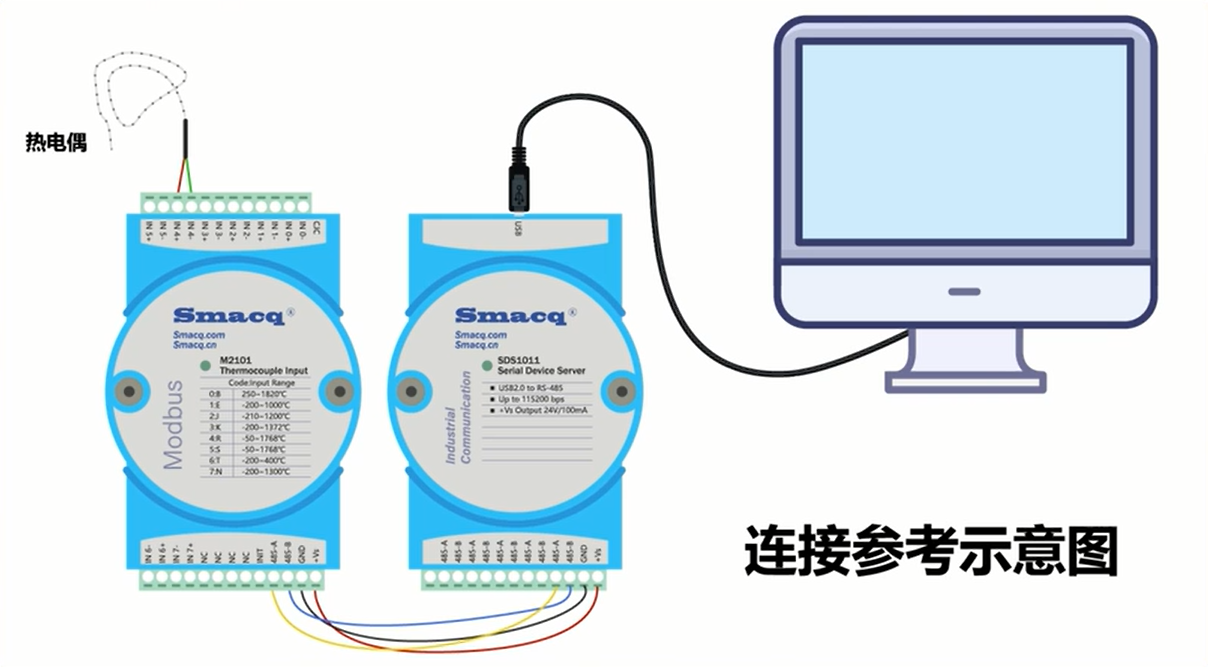

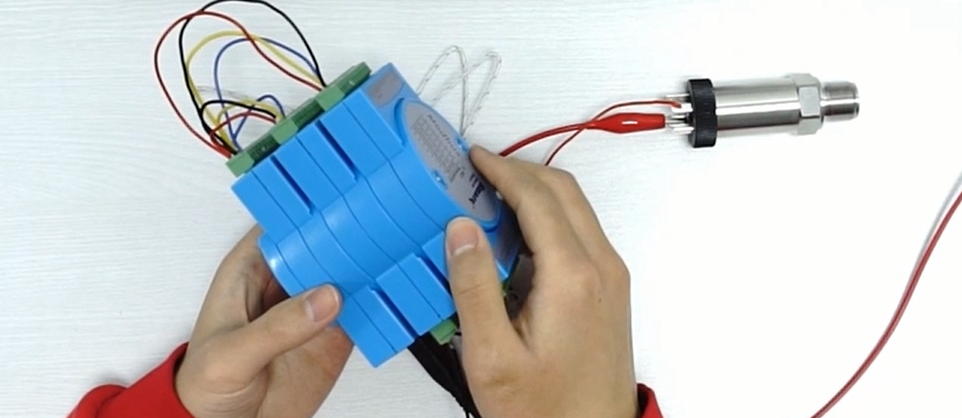

然后將M-2101模塊與M-2002模塊組合并通過SDS轉換器連接到電腦上。它的連線方法很簡單，只需要將M-2101模塊的485接口和電源同M-2002模塊一起連接到SDS轉換器上就可以了。

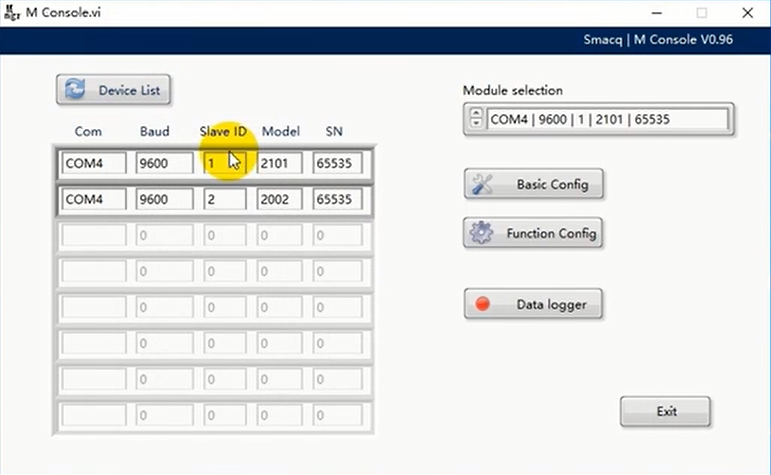

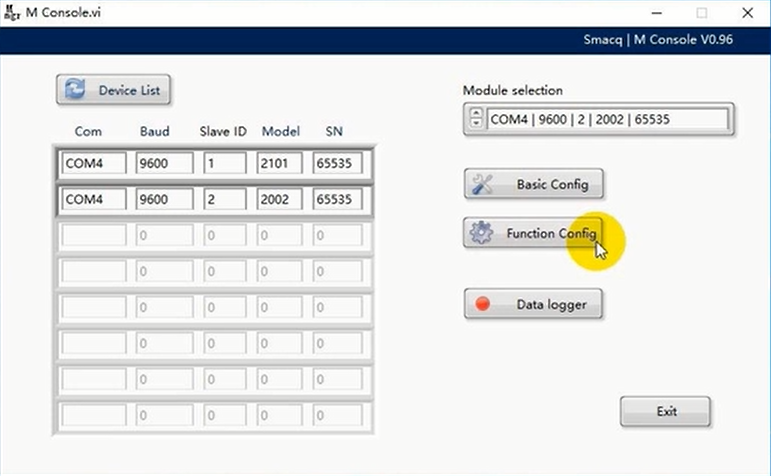

回到軟件界面，再次點擊“Device List”控件。完成搜索設備操作后，就可以看到兩張采集模塊的信息了。

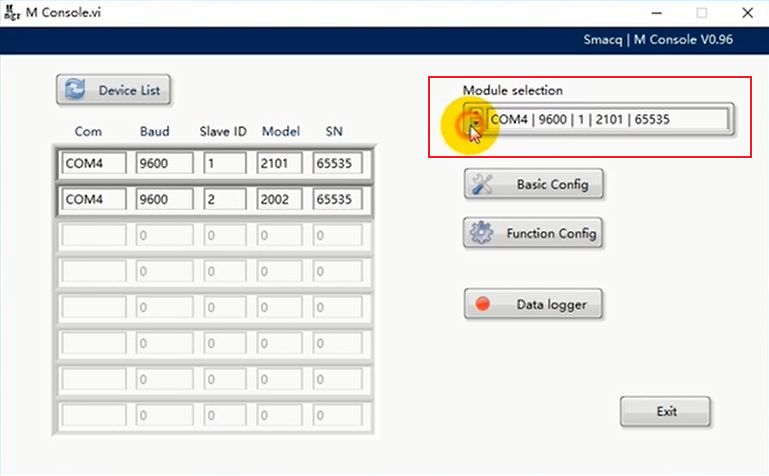

因?yàn)橛袃蓮埐杉?，如果想要修改其中一張模塊的某些設置時，則可以在“Module selection”控件中選中這張模塊。

然后點擊“Basic Config”、“Function Config”這兩個控件，在彈出的界面中修改就可以了。

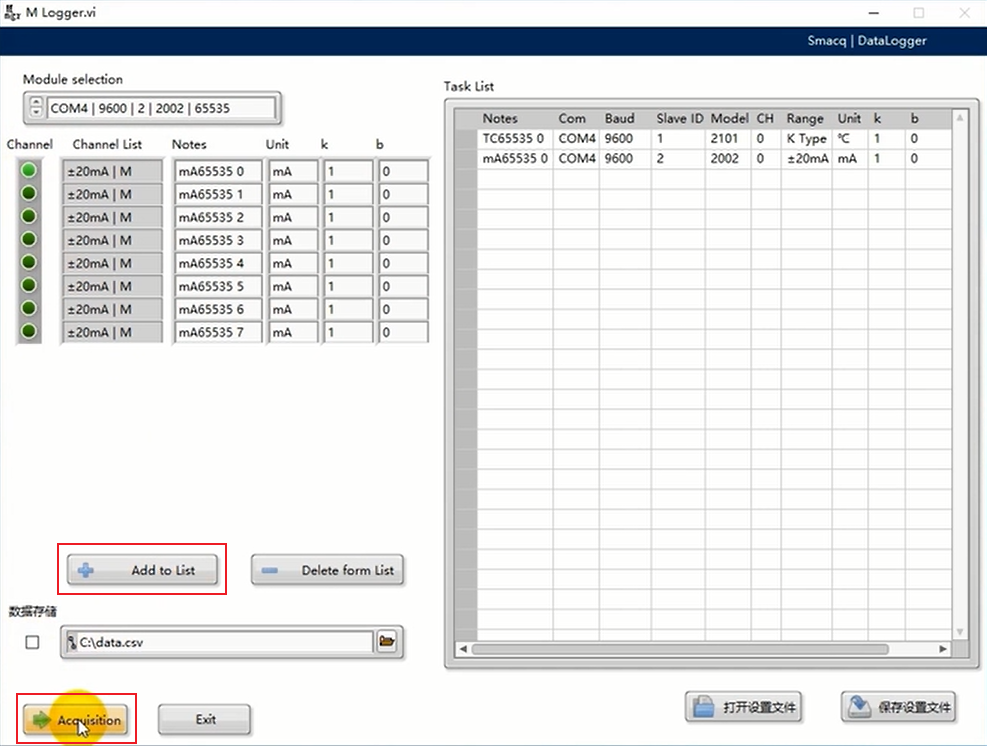

“Function Config”頁面的內容比較簡單，在之后的文章中會有說明，這里就不展開了。最后點擊“Data logger”采集數據，在彈出的頁面中把兩張采集卡所使用的采集通道加入任務列表。點擊“Acquisition”，進入采集頁面。

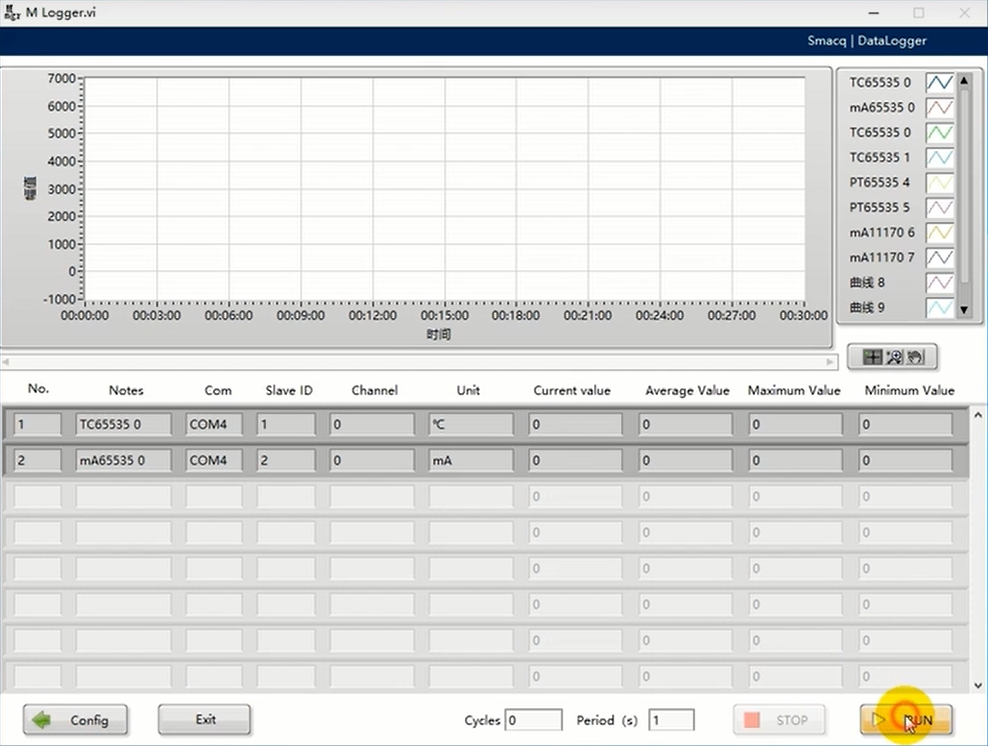

點擊“RUN”開啟數據采集。

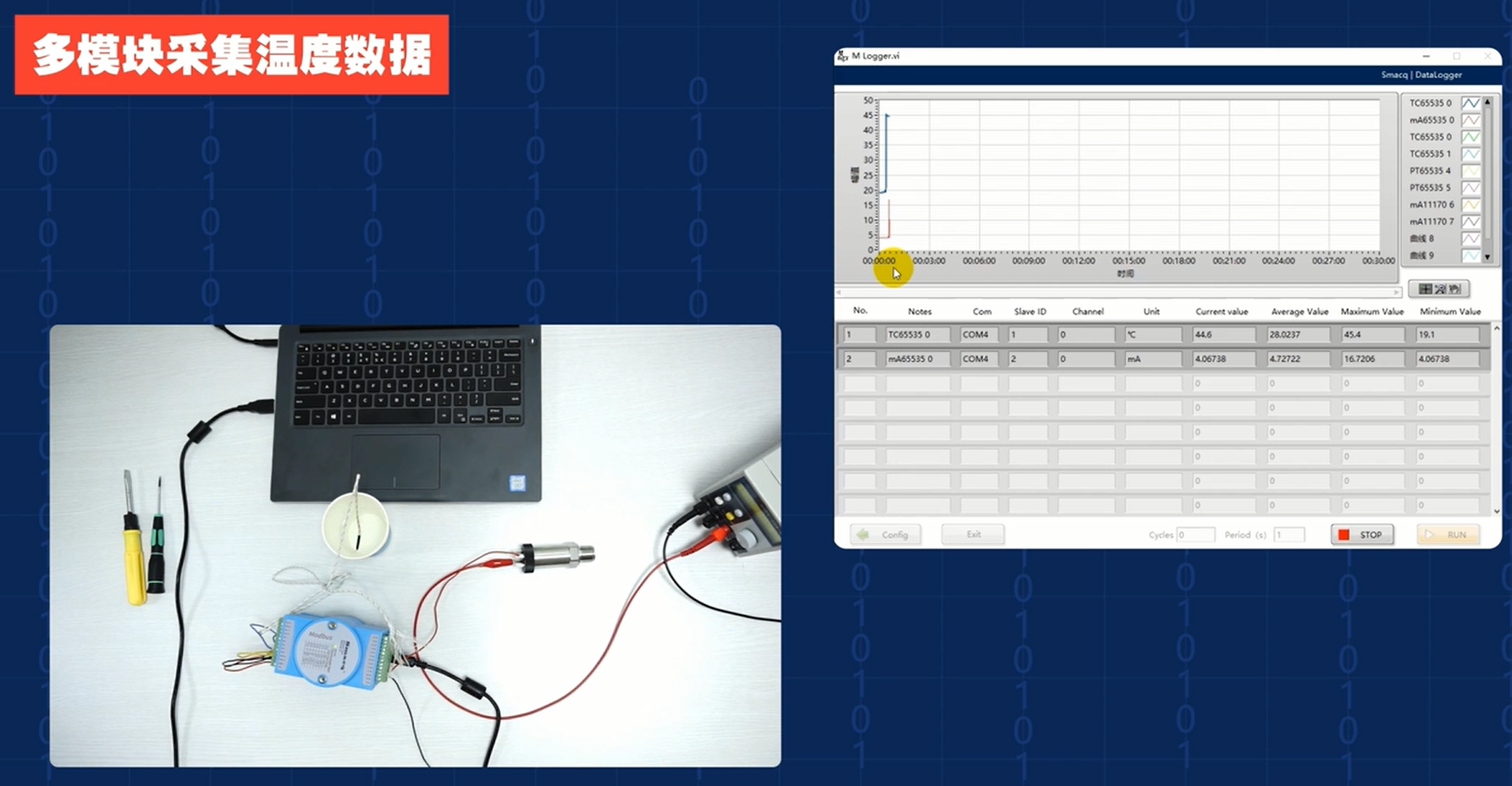

因?yàn)閭鞲衅鞴ぷ餍枰娫?，所以在啟?dòng)采集前，要先打開電源開關。當溫度傳感器被放置在熱水中時，便能夠看到M-2101采集的溫度迅速上升。給壓力變送器一個壓力，也能看到數據的相應變化。

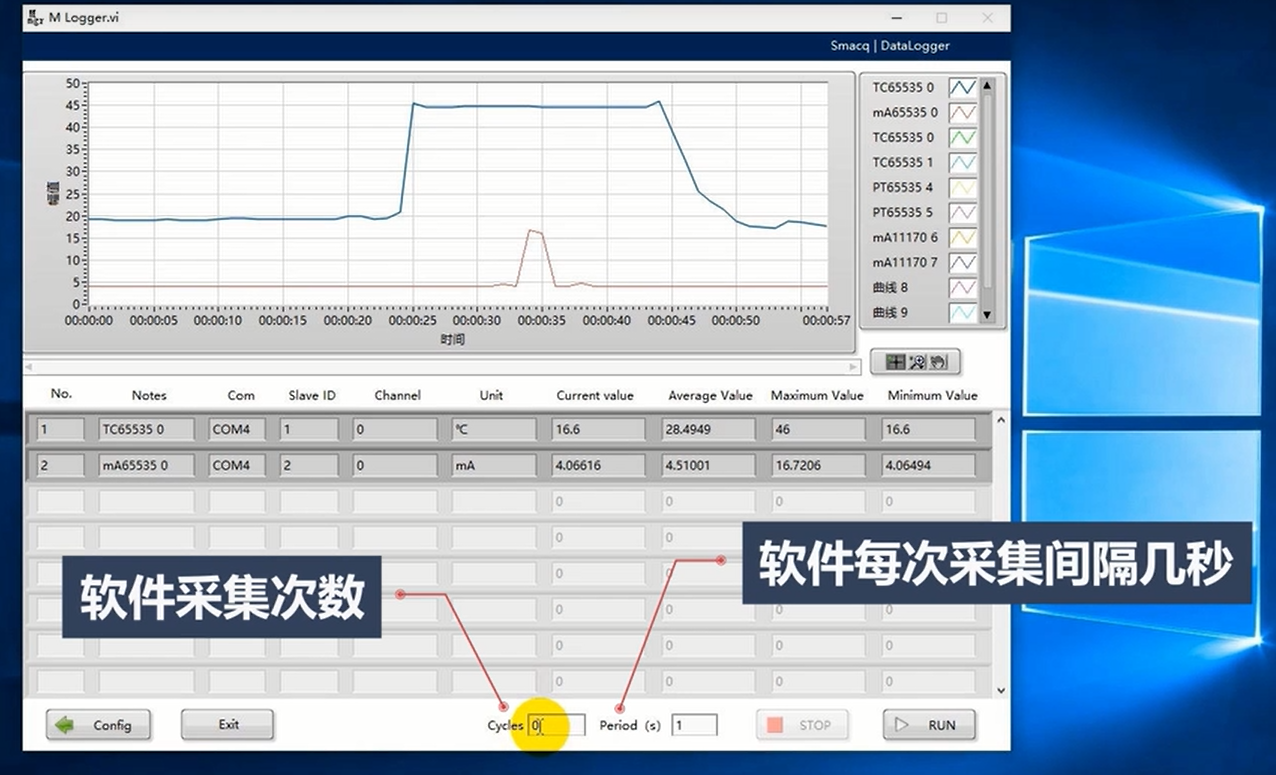

停止采集后，我們介紹一種單次采集的采集模式，需要使用Cyckles和Period(s)這兩個控件。其中Cycles控件決定軟件采集次數，Period(s)控件決定軟件每次采集間隔幾秒。

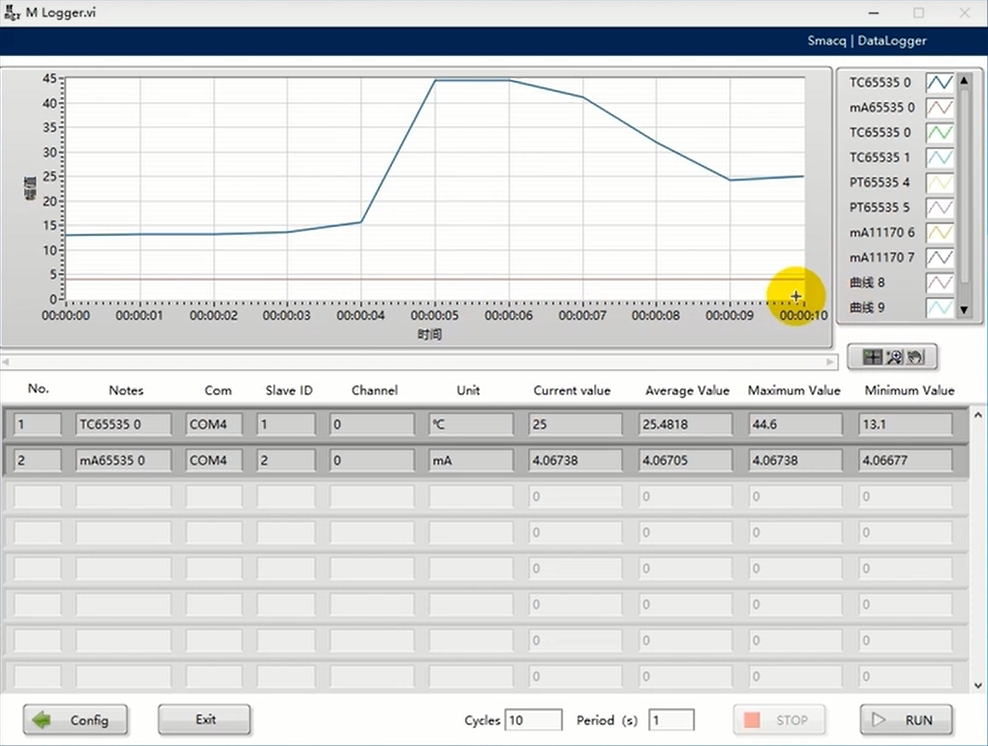

我們可以來實驗一下，將Cycles設置為10，將Period(s)設置為1，點擊RUN，啟動采集。就可以看到軟件在運行10秒后自動停止采集。

回顧上述實驗，其中一個不足之處，那就是在壓力測試中沒有將采集到的電流值轉變?yōu)閭鞲衅鲬?yīng)該輸出的壓力值。解決方法可以是直接在軟件中進行單位變換。不過，我們要先求出這兩個變量之間的關系，已知變送器的量程為0～6kPa，輸出電流為0～20mA，設量程為y，輸出電流為x。根據已知量可得方程：

解得：k=375，b=-1500

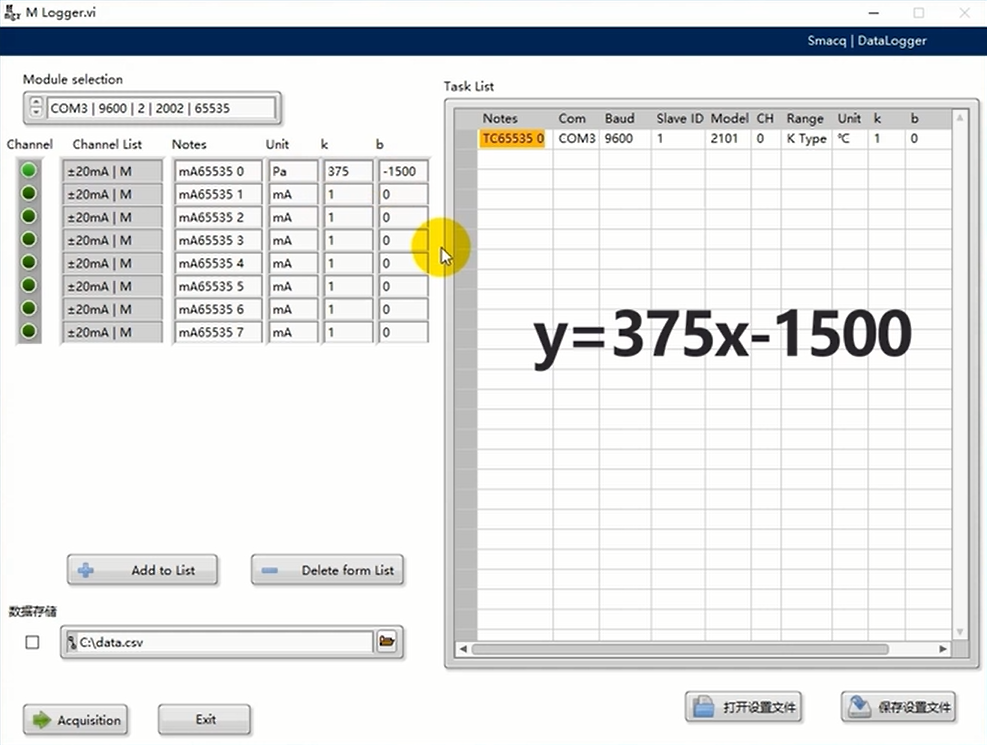

所以兩變量得關系為y=375x-1500。y的單位是Pa；x的單位是mA。將k和b的值填入軟件中。

再次進行實驗時，就可以看到軟件顯示的是當前傳感器測試到的壓力值。

四、修改模塊ID的必要性

不知道大家有沒有注意到，當我們將兩張采集模塊連接到轉換器上使用時，是先連接一個采集模塊，更改其ID號后才連接另外一個模塊的。

如果我們將兩張采集卡同時接入轉換器中，會發生什么情況呢？我們來演示一下。

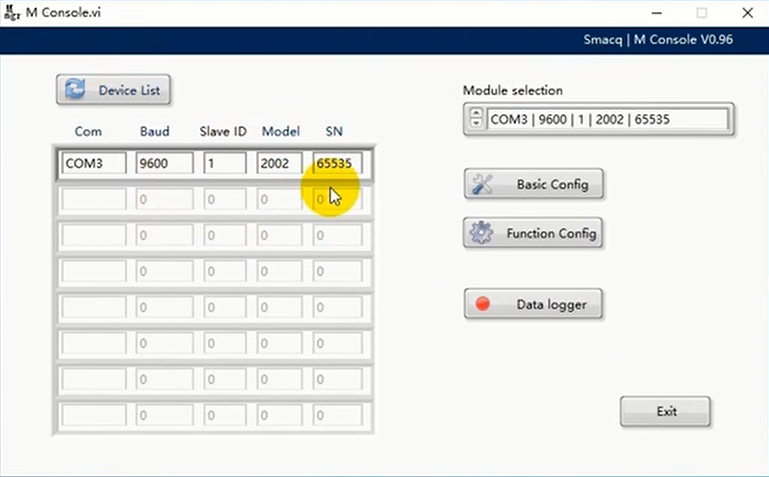

首先需要把兩個模塊都恢復出廠設置（恢復出廠設置的方法可在模塊手冊中查閱），然后將連接好的設備同時接入采集卡中。打開軟件，搜索設備后我們發現，軟件只能識別到其中一個設備。

出現這種情況的原因是，軟件通過每個模塊的ID號來區分它們。而在模塊出廠時，其默認ID都是１，所以軟件就不能同時識別它們。當我們需要使用多塊卡同時工作時，首先要為每個模塊分配ID號，并在軟件中單獨依次修改。

以上就是關于多卡操作的實驗內容。

文章中所用的采集模塊可以在官網的相應頁面中找到。另外文章的視頻版內容可點擊如下鏈接跳轉：M系列多模塊操作。

若對文章內容有任何問題歡迎您在評論區留言討論，也可以搜索我們的微信公眾號：思邁科華Smacq直接聯系我們。

希望您點贊、評論、轉發。再見。
