來源：轉載自21ic論壇極海半導體專區

1、前言

最近拿到了極海的APM32F411 TINY 板卡，APM32F411是其新推出的新品，資源如下：

基于Arm Cortex-M4F內核，工作主頻120MHz，具有高速運算能力、多種工作模式、以及豐富的高精度外設和通訊接口；內置CRC32運算單元，可為用戶提供高集成度、高可靠性的SoC方案；作為APM32F4系列MCU的超值型拓展產品，能很好的滿足用戶對功耗、性能、性價比方面的產品均衡需求，可適用于電力，儀器儀表，工控，家電，物聯網，新能源，智慧樓宇等廣泛的應用領域。

更多內容可以看他們的官網：[APM32F411 (geehy.com)](https://geehy.com/apm32?id=81)

拿到了他們的APM32F411 TINY 板卡后想著搞點事情，手上有一個0.96寸的OLED屏幕，想著拿這個板卡點亮這個屏幕，但想著點亮多沒意思，于是便有了這個筆記“基于APM32F411 移植 U8g2”。剛好這個 TINY 板卡是沒有屏幕顯示的，后面的小伙伴也可以在我做的demo上做一些自己的應用顯示。

那話不多說，現在開始吧。

2、 APM32F411 源碼準備

APM32F411 的評估源碼可以在他們官網獲?。篽ttps://geehy.com/uploads/tool/APM32F4xx_SDK_V1.4.zip

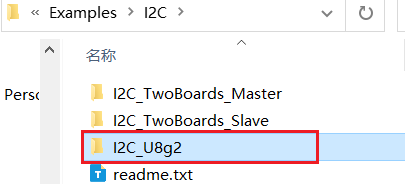

我手上的OLED使用的是I2C進行驅動的，所以我這里直接在他們的“APM32F4xx_SDK_V1.4ExamplesI2C”目錄下復制“I2C_TwoBoards_Master”demo并改名為“I2C_U8g2”。

我們將在這個demo的基礎上實現U8g2適配。

3、 U8g2源碼準備

U8g2的源碼在GitHub上開源：https://github.com/olikraus/u8g2

我們把它的源碼下載下來。

4、 移植U8g2至APM32F411

4.1 復制U8g2源碼

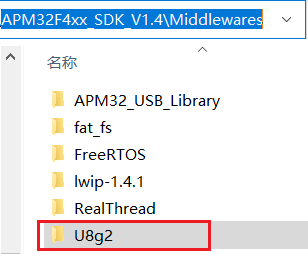

我們?cè)贏PM32F4xx_SDK_V1.4Middlewares下新建U8g2文件夾用于保存我們工程所需的U8g2源碼。

由于U8g2支持多種顯示驅動的屏幕，因?yàn)樵创a中也包含了各個驅動對應的文件（所以不需要自己去寫屏幕底層驅動了），為了減小整個工程的代碼體積，我們?cè)谝浦睻8g2時，可以刪除一些對本工程來說無用的文件。

這里我們主要關注的是**U8g2庫文件**中的**csrc文件**。我們把csrc文件夾中的內容添加入我們的APM32F4xx_SDK_V1.4MiddlewaresU8g2中。

4.2 工程包含U8g2源碼

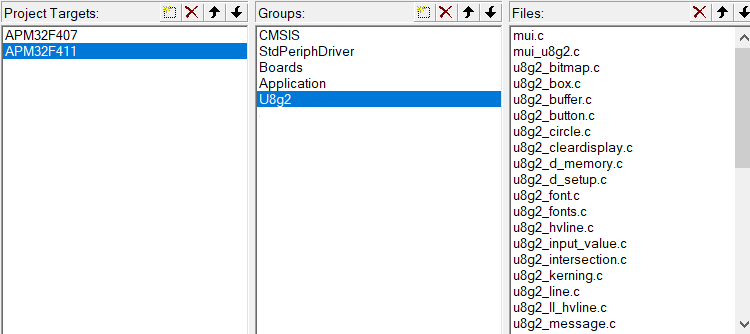

在工程下新建“U8g2”分組用于存放U8g2源碼。

由于“u8x8_d_sxxx.c”等源碼是驅動屏幕的驅動文件，這里我們選用“u8x8_d_ssd1306_128x64_noname.c”，又因?yàn)閡8g2_d_memory.c，u8g2_d_setup.c是必須的驅動函數所在文件這兩個我們保留。（即：u8x8_d_sxxx.c樣式的文件僅保留u8x8_d_ssd1306_128x64_noname.c、u8g2_d_memory.c、u8g2_d_setup.c）。

4.3 添加延時函數功能

APM32F4的SDK中已經有一個“bsp_delay.c”文件使用滴答定時器做的延時，我們包含進工程。

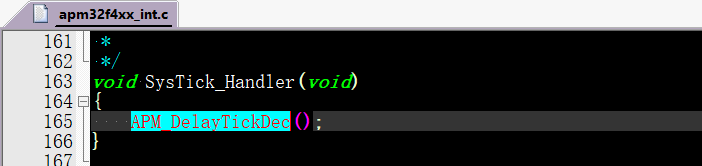

包含進工程后，我們要把“APM_DelayTickDec()”函數放置至 apm32f4xx_int.c中的滴答定時器中斷。

如此一來我們便可以正常使用“APM_DelayMs”及“APM_DelayUs”函數了。

4.4 完善I2C初始化及發送函數

由于本demo使用的是I2C的主機功能，且只需要發送功能，我們把I2C的初始化函數編寫如下：

/*!

* I2C Init

*

* @param None

*

* @retval None

*/

void I2CInit(void)

{

GPIO_Config_T gpioConfigStruct;

I2C_Config_T i2cConfigStruct;

/* Enable I2C related Clock */

RCM_EnableAHB1PeriphClock(RCM_AHB1_PERIPH_GPIOB);

RCM_EnableAPB1PeriphClock(RCM_APB1_PERIPH_I2C1);

/* Free I2C_SCL and I2C_SDA */

GPIO_ConfigPinAF(GPIOB, GPIO_PIN_SOURCE_6, GPIO_AF_I2C1);

GPIO_ConfigPinAF(GPIOB, GPIO_PIN_SOURCE_7, GPIO_AF_I2C1);

gpioConfigStruct.mode = GPIO_MODE_AF;

gpioConfigStruct.speed = GPIO_SPEED_50MHz;

gpioConfigStruct.pin = GPIO_PIN_6 | GPIO_PIN_7;

gpioConfigStruct.otype = GPIO_OTYPE_OD;

gpioConfigStruct.pupd = GPIO_PUPD_NOPULL;

GPIO_Config(GPIOB, &gpioConfigStruct);

/* Config I2C1 */

I2C_Reset(I2C1);

i2cConfigStruct.mode = I2C_MODE_I2C;

i2cConfigStruct.dutyCycle = I2C_DUTYCYCLE_2;

i2cConfigStruct.ackAddress = I2C_ACK_ADDRESS_7BIT;

i2cConfigStruct.ownAddress1 = 0XA0;

i2cConfigStruct.ack = I2C_ACK_ENABLE;

i2cConfigStruct.clockSpeed = 100000;

I2C_Config(I2C1, &i2cConfigStruct);

I2C_DisableDualAddress(I2C1);

/* Enable I2Cx */

I2C_Enable(I2C1);

}

原demo是使用字符串結束符來判斷發送內容的結束的，我們簡單修改一下發送函數，傳參內容有：

1. 目標I2C從機地址

2. 發送數組

3. 發送數據的大小

這里我們固定I2C從機地址為7bit。

/*!

* Write data to the I2C1

*

* @param pBuffer: wiret buffer

*

* @retval 0: Error 1:Succee

*/

uint8_t I2C_Write_Buff(uint16_t DevAddress, uint8_t *pBuffer, uint16_t Size)

{

uint16_t tx_size = Size;

uint16_t I2CTimeout = I2CT_LONG_TIMEOUT;

while (I2C_ReadStatusFlag(I2C1, I2C_FLAG_BUSBSY) == SET)

{

I2CInit();

if ((I2CTimeout--) == 0)

{

return I2C_TIMEOUT_UserCallback(4);

}

}

I2C_DisableInterrupt(I2C1, I2C_INT_EVT);

/* Send START condition */

I2C_EnableGenerateStart(I2C1);

I2CTimeout = I2CT_FLAG_TIMEOUT;

while (!I2C_ReadEventStatus(I2C1, I2C_EVENT_MASTER_MODE_SELECT)) //EV5

{

if ((I2CTimeout--) == 0)

{

return I2C_TIMEOUT_UserCallback(5);

}

}

/* Send address for write */

I2C_Tx7BitAddress(I2C1, DevAddress, I2C_DIRECTION_TX);

I2CTimeout = I2CT_FLAG_TIMEOUT;

while (!I2C_ReadEventStatus(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED)) //EV6

{

if ((I2CTimeout--) == 0)

{

return I2C_TIMEOUT_UserCallback(6);

}

}

/* While there is data to be written */

while (tx_size > 0u)

{

I2CTimeout = I2CT_LONG_TIMEOUT;

/* Send the current byte */

I2C_TxData(I2C1, *pBuffer);

while (!I2C_ReadEventStatus(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTING)) //EV8

{

if ((I2CTimeout--) == 0)

{

return I2C_TIMEOUT_UserCallback(8);

}

}

/* Point to the next byte to be written */

pBuffer++;

tx_size --;

}

while (!I2C_ReadEventStatus(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED)) //EV8-2

{

if ((I2CTimeout--) == 0)

{

return I2C_TIMEOUT_UserCallback(9);

}

}

I2C_EnableGenerateStop(I2C1);

return 1;

}

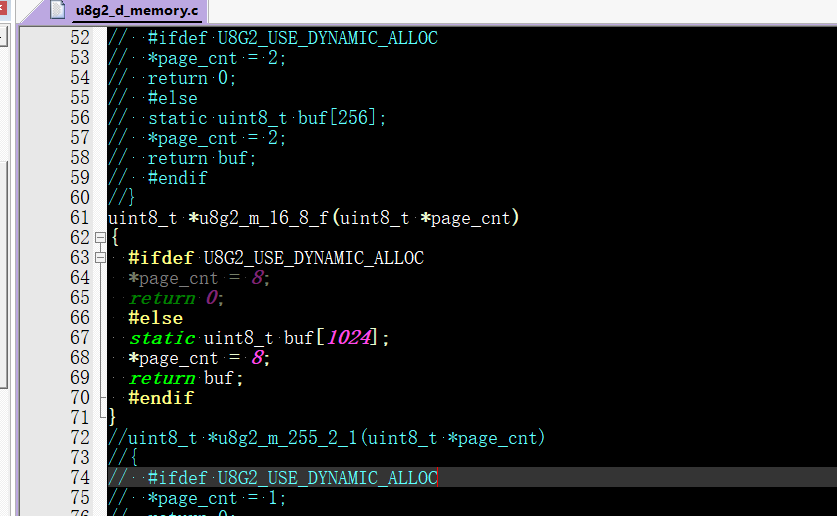

4.5 修改u8g2_d_memory.c

該源文件中包含著各個屏幕的驅動緩存，這里我們僅保留“uint8_t *u8g2_m_16_8_f(uint8_t *page_cnt)”，其他函數進行注釋。

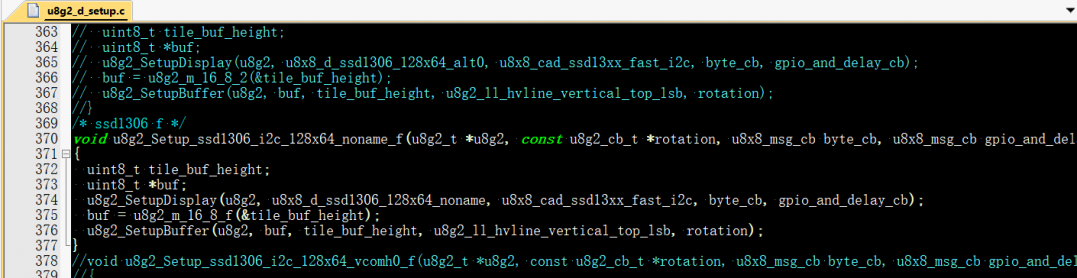

4.6 修改u8g2_d_setup.c

該源文件中包含著各個屏幕的驅動緩存，這里我們僅保留“uint8_t *u8g2_m_16_8_f(uint8_t *page_cnt)”，其他函數進行注釋。

5、 編寫u8g2初始化代碼

我們要使用u8g2需要對其進行一些初始化操作，我們新建 一個“apm32_u8g2.c”保存這部分內容。這里主要寫一下“u8x8_byte_hw_i2c”函數內容，需要吧I2C初始化和I2C發送函數放在這里面。

uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)

{

/* u8g2/u8x8 will never send more than 32 bytes between START_TRANSFER and END_TRANSFER */

static uint8_t buffer[128];

static uint8_t buf_idx;

uint8_t *data;

switch (msg)

{

case U8X8_MSG_BYTE_INIT:

{

/* add your custom code to init i2c subsystem */

I2CInit();

}

break;

case U8X8_MSG_BYTE_START_TRANSFER:

{

buf_idx = 0;

}

break;

case U8X8_MSG_BYTE_SEND:

{

data = (uint8_t *)arg_ptr;

while (arg_int > 0)

{

buffer[buf_idx++] = *data;

data++;

arg_int--;

}

}

break;

case U8X8_MSG_BYTE_END_TRANSFER:

{

if (I2C_Write_Buff( OLED_ADDRESS, buffer, buf_idx) != 1)

return 0;

}

break;

case U8X8_MSG_BYTE_SET_DC:

break;

default:

return 0;

}

return 1;

}

6、 編寫OLED測試函數

OLED需要進行一些測試，如畫點，畫圓等操作，我這里寫了一個“oled_test.c”文件進行了測試驗證。因?yàn)檫@里面的代碼比較多就不一一說明了。

7、 最終效果

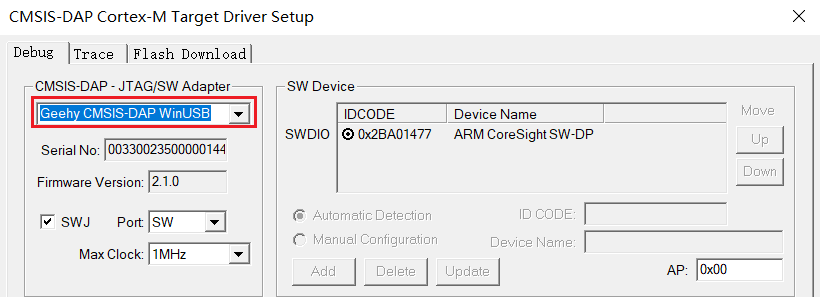

完成代碼編寫后，即可通過APM32F411TINY板卡的板載仿真器進行程序下載啦。

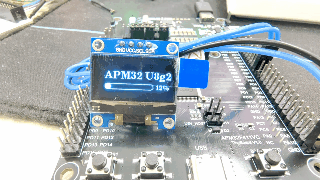

程序運行如下所示：

注：文章作者在原帖中提供了例程文件，有需要請至原文21ic論壇下載

原文地址：https://bbs.21ic.com/icview-3326714-1-1.html
