慣性導航

Inertial Navigation System，INS

慣性導航(Inertial Navigation System，INS)也簡稱為慣導系統，是一種不依賴外部導航信息的自主式導航定位技術。其基本工作原理是通過測量線加速度和角速度來解算運載體位置信息并實現定位導航。由于不向外部輻射能量、不依賴于外部信息，因而具備不與外界交互而自主獨立工作的能力。

其工作環境不僅包括空中、地面，還可以在水下，主要應用于軍用飛機、民用飛機、軍艦、潛艇、人造衛星、太空發射器和遠程彈道導彈等運載工具上定位和導航。

慣性導航系統至少需要包括含有【加速度計】、【陀螺儀】等慣性測量單元和用于推理的計算單元兩大部分。

加速度計

用于測量物體在三維空間中的加速度。加速度計是一種用于測量物體加速度的裝置，其工作原理基于牛頓第二定律，通過測量物體所受的“慣性力”來推算加速度。在慣性導航系統中，加速度計是獲取物體線加速度的關鍵元件。

陀螺儀

用于測量物體繞三個軸的旋轉速率。陀螺儀基于高速旋轉物體的穩定性，能夠敏感地測量角速度和角偏差，廣泛應用于導航、定位及姿態控制等領域。

01

陀螺儀分類

按技術原理及發展先后分類

第一代（機電陀螺儀）:基于牛頓力學，通過轉子轉動或振動產生的陀螺力矩測量角運動，代表類型包括液浮陀螺、靜電陀螺和動力調諧陀螺。

第二代（光學陀螺儀）:基于薩格奈克效應，利用激光或光纖環形光路中兩束反向光的干涉或相位差檢測角速度，主要分為激光陀螺和光纖陀螺。

第三代（振動陀螺儀）:基于哥氏振動效應與微納技術，通過諧振子振動受旋轉影響產生的信號測量角速度，代表為MEMS陀螺（硅微機械結構）和半球諧振陀螺（靜電激勵振動）。

第四代（量子技術陀螺）:結合微機電與量子效應（如核磁共振、原子干涉），目標為高精度、小型化導航系統，目前處于早期研究階段，代表包括核磁共振陀螺和原子干涉陀螺。

按照精度及應用場景劃分

陀螺儀主要精度指標包括系統性漂移率（系統誤差，可軟件補償）、隨機性漂移率（隨機誤差）、零偏穩定性，以上數值越小表示精度水平越高，其中零偏穩定性是最核心的指標，其用來衡量陀螺儀在一個工作周期內，當輸入角速率為零時，陀螺儀輸出值圍繞其均值的離散程度。按照零偏穩定性不同，以及陀螺儀的應用場景分為戰略級、導航級、戰術級、消費級（表1.1）。

圖表1.1：各類別陀螺儀的主要應用領域、指標要求

其中半球諧振陀螺的應用范圍跨度較大，涵蓋了戰略級至戰術級領域；激光陀螺和光纖陀螺主要應用于導航級和戰術級領域；MEMS陀螺現主要應用于消費級領域。

02

國內陀螺儀發展歷程

早在20世紀50年代，中國的陀螺儀研究就開始萌芽。清華大學是國內最早開展陀螺儀研究的機構之一，1959年成立了陀螺與導航儀器教研組，標志著國內陀螺儀技術研究的開端。初期的研究集中在液浮陀螺儀。

20世紀80年代，北京天空航天大學張維敘教授率先開展光纖陀螺研究。張維敘教授是北京航空航天大學的知名學者，被譽為中國光纖陀螺技術的奠基人。其不僅率先在國內開展光纖陀螺技術研究，還突破了保偏光纖耦合器、集成光學調制器和抗輻射光纖光源等核心器件的技術瓶頸，為我國高精度光纖陀螺的發展和應用奠定了堅實的基礎。

1994年國防科技大學教授、中國工程院院士高伯龍研制出我國第一臺激光陀螺，使中國成為第四個擁有獨立研制激光陀螺的國家，拉開了光學陀螺儀產業化的序幕。高伯龍院士是國防科技大學的教授，中國工程院院士，被譽為“中國激光陀螺奠基人”。他帶領團隊從零開始，經過長期的努力，成功研制出多種型號的激光陀螺，并解決了激光陀螺研制過程中的一系列關鍵技術難題。其研究成果不僅在國內產生了深遠影響，也為國際導航技術的發展做出了重要貢獻。

此外還有張春熹教授，現任北京航空航天大學儀器科學與光電工程學院“光學工程”學科責任教授、博士生導師。是我國光纖陀螺學術帶頭人之一，從1993年博士生開始一直從事光纖陀螺理論、技術與應用研究，建立了我國閉環光纖陀螺理論與技術體系、陀螺用光電子器件研制生產體系，打破封鎖實現了完全自主可控；使我國光纖陀螺精度提升了4個數量級，成為美、法后精度達到到10-5°/h極限量級的國家，讓光纖陀螺成為我國精確打擊武器體系主選產品。

03

慣性導航總體市場規模

及發展現狀

我國慣性導航市場處于快速增長階段，市場橫縱向發展趨勢明顯，原有應用領域如精確制導武器、航空航天領域等不斷縱向深化發展；同時地下管線測繪、室內外無縫導航、移動測量、地質災害監測、消費電子等新興應用領域也不斷涌現，橫向擴張趨勢明顯。預計到2026年中國慣性導航系統行業市場規模將達到480億元，2014-2026年年復合增速14.50%。

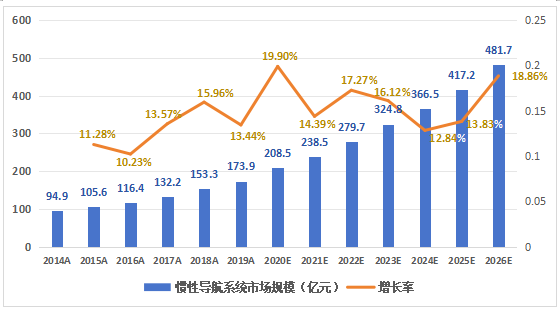

圖：2014-2026年中國慣性導航市場規模統計數據及預測

數據來源：中國產業信息網

05

軍用、民用慣性導航

市場需求分析

中國慣性導航行業下游應用包括軍用和民用兩部分。軍用市場目前仍是中國慣性導航行業的主流應用場景。在民用部分，伴隨著無人機、通用航空、石油鉆探、高鐵檢測、自動駕駛等應用場景的拓展，存在較大的增長空間。

軍用慣性導航分析

2025 年中國國防預算達 1.81 萬億元，同比增長 7.2%，連續三年維持穩定增幅，重點支持航空裝備現代化與精確制導武器研發。

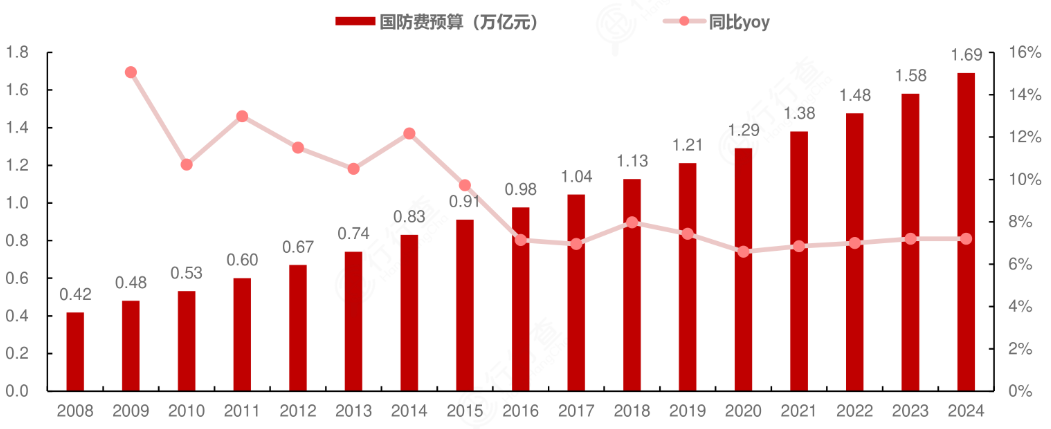

圖：2008-2024年我國公共財政支出國防預算情況(單位：億元)

（資料來源:Wind，國防部，光明網，方正證券研究所）

而慣性導航技術是軍事領域最重要的核心通用技術之一，慣性導航的發展水平直接影響了一個國家武器裝備的先進性。慣性器件作為多種裝備關鍵分系統的核心器件將受益于裝備采購費的持續增長。以下是對于軍用慣性導航細分領域的需求分析。

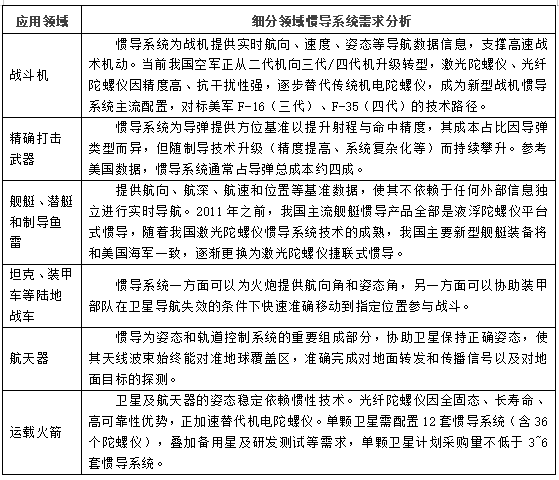

圖表：軍用慣導細分領域慣導系統需求分析

民用慣性導航需求分析

01

｜航空領域

慣性導航系統在飛機上的應用廣泛，尤其是在跨洋飛行的大型客機中，慣導系統是導航的主要設備之一，對飛機的安全性和準確性至關重要。

C919是中國自主研發的大型客機，中國商飛預測預計2019至2038年，C919需求約2000 架，市場規模約1000億美元，而民航客機的慣導系統價值量占比相對較高，通常在整個飛機系統中占比5%至10%左右，因此會帶來50-100億美元的市場。C919的慣導系統采用了光纖陀螺儀和加速度計構成的慣性測量單元。

此外2024年，“低空經濟”首次寫入政府工作報告，工信部《通用航空裝備創新應用實施方案（2024—2030年）》提出“到2030年，推動低空經濟形成萬億級市場規模”。而慣性導航系統作為低空飛行器的基礎性系統，對復雜環境下的飛行安全、運行效率等方面起著重要作用，因此低空經濟的發展將助推慣導系統的規模增長。

02

｜石油鉆探領域

隨著石油資源日益枯竭，勘探和開發情況愈加復雜，因此就需要精度更高、性能更加可靠的石油測斜儀器（石油鉆井工程中的核心測量設備，主要用于實時監測鉆孔的井斜角、方位角等參數。其核心功能是確保鉆井軌跡符合設計要求，避免鉆頭偏離目標儲層，從而提高油氣開采效率并降低工程風險。）而陀螺儀是石油測斜儀實現高精度、全環境適用的關鍵技術突破點，擴展了測斜儀在復雜井型和極端工況下的應用范圍。

在石油鉆探領域，目前國內的使用客戶主要為中石油、中石化、中海油。存在較大的市場空間。

03

｜高鐵檢測領域

慣性技術在高鐵軌道檢測中發揮著關鍵作用，能夠自動測量軌道的各種參數，包括高低、軌向、水平、扭曲和軌距等，有助于及時發現并修復軌道問題，保障高鐵的安全運行。2019年底至2024年，中國高速鐵路營業總里程由3.5萬公里增長至4.8萬公里，復合增長速度約為6.5%。隨著高鐵建設進程不斷推進，高鐵軌道檢測需求也將不斷增加。

04

｜自動駕駛領域

慣性導航系統是智能駕駛的關鍵組成部分，尤其在GPS信號不佳的環境中，它能提供高精度的定位信息。根據iimedia估計，2025年全球無人駕駛汽車市場規模將突破1200億美元，2021-2025年復合增長率為46.78%，增長潛力大。預計2025年我國L2級乘用車滲透率有望達到50%，銷量達到1305.5萬輛，L3級乘用車滲透率為4%。L2及以上基本都需要配備一套IMU。作為自動駕駛的標配產品，隨著L2及以上自動駕駛的逐步滲透，車載慣性導航市場空間有望快速擴大。

05

陀螺儀市場及競爭格局

從不同技術角度來看。

半球諧振陀螺（HRG）

半球諧振陀螺（HRG）雖然具備從戰術級、戰略級、導航級的廣泛應用潛力，但其市場規模仍受制于造工藝復雜度高、研發周期長且成本高昂、民用市場滲透率低多重因素制約。

激光陀螺儀

激光陀螺儀則是因為物理尺寸與重量不斷優化，憑借其測量優勢，在國防軍工、航空航天等多個領域均展現出廣闊的應用潛力。未來伴隨我國國防軍工以及航空航天行業發展速度加快，激光陀螺市場空間將進一步擴展。

MEMS

預計2028年，中國高性能MEMS陀螺儀市場規模將達到74億元。

光纖陀螺

根據市場調研數據顯示，光纖陀螺的市場規模在2024年達到258億元，復合增長率為19.6%。因其核心工藝存在缺陷、場景適應性不足，加上產業鏈關鍵環節受制于人等綜合因素，市場規模在特定維度上存在局限性。

06

技術封鎖與自主發展

高端陀螺儀作為慣性導航系統的核心部件，中國和西方國家長期實行雙向出口管制，美國通過多維度政策強化對華技術封鎖。

【技術清單管控】

《瓦森納協定》修訂，2023年新增“導航工具”條目，對慣性測量單元（IMU）、加速度計、陀螺儀等傳感器進行限制。此外還將氧化鎵、金剛石等半導體材料納入管制，間接影響高端陀螺儀制造所需的材料供應鏈。

【實體清單與終端用戶限制】

企業精準打擊：2024年5月，某些國產FOG制造商被列入SDN清單，禁止美國企業與這些公司開展技術合作。

終端用戶限制：2023年美國進一步擴大“軍事最終用戶”定義，即使民用企業涉及軍事供應鏈，其采購?fù)勇輧x等設備也需額外審批。

【自主發展】

我國的慣性導航技術已有近60年的歷史，經歷了從無到有、從弱到強、從落后到先進的發展歷程。慣性導航的發展水平直接影響了一個國家武器裝備的先進性。考慮到我國慣性導航技術與英法美等國家仍然有較大差距，而該技術對提升我國武器裝備的先進性，實現精準的軍事打擊具有至關重要的作用，因此我國將會長期增加慣性導航技術的研發力度。

以下是具體的支持政策為突破“卡脖子”困境，中國通過政策扶持、技術攻關和產業鏈整合多措并舉推進替代：

《中國制造 2025》：提出通過“三步走”實現制造強國的戰略目標，強調提高國家制造業創新能力，加強核心基礎零部件、先進基礎工藝、關鍵基礎材料和產業技術基礎等“四基” 建設，為高端陀螺儀等關鍵零部件的國產替代提供了戰略指引，推動產業向中高端邁進。

《強基工程》：聚焦高端芯片、新材料、智能制造裝備、工業基礎軟件等關鍵領域，旨在突破一批關鍵核心技術，其中涉及陀螺儀制造所需的材料、工藝、芯片設計等基礎和關鍵技術，為國產高端陀螺儀的研發和生產奠定基礎。

《十四五發展規劃》：明確提出要堅持創新驅動發展，全面塑造發展新優勢，加強原創性引領性科技攻關，在人工智能、量子信息、集成電路、生命健康、腦科學、生物育種、空天科技、深地深海等前沿領域?qū)嵤┮慌哂星罢靶浴?zhàn)略性的國家重大科技項目，這為包括高端陀螺儀在內的慣性導航領域技術創新和國產替代提供了政策支持和發展機遇。

此外各地政府積極出臺“專精特新”政策，鼓勵中小企業專注于細分領域，加大在技術創新、產品研發等方面的投入，在陀螺儀領域細分方向上進行技術突破和產品創新，提升國產陀螺儀的性能和質量，逐步實現對進口產品的替代。
