01 頻譜儀核心概念與分類

頻譜儀基本概念

頻譜分析儀利用射頻信號捕獲技術，將射頻信號的頻域和調制信息數字化，為深度分析提供數字?jǐn)?shù)據基礎。

頻譜儀分類

★從工作原理上

● 掃頻式射頻分析儀（SSA）

→ 頻點按時間順序掃描顯示

→ 典型代表：手持式頻譜儀

● 射頻式射頻分析儀（RTSA）

→ 同時顯示全頻段信號

→ 需通過以太網傳輸至PC分析

★從形態與場景上

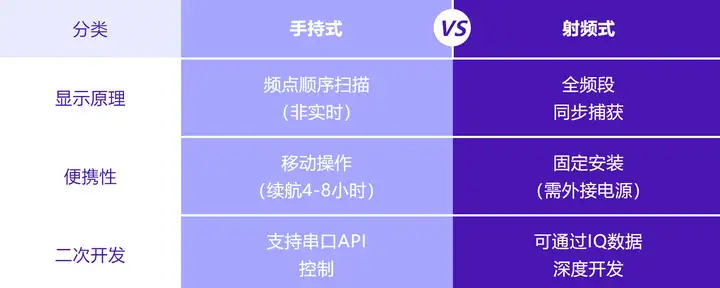

手持式VS射頻式區別

02 頻譜儀九大關鍵指標

基礎參數

● 頻率范圍

→ 信號檢測的頻段寬度

● 掃寬

→ 監測目標頻段范圍

→ 掃寬↑

→ 掃描時間↑

● 實時帶寬（RTBW）

→ 實時頻譜儀單次FFT處理的頻譜寬度

核心性能指標

● 分辨率帶寬（RBW）

→ 頻率分辨能力

→ RBW越小，分辨率越高

● 視頻帶寬（VBW）

→ 顯示平滑度控制器

→ 通常 > RBW（抑制噪聲）

● 顯示平均噪聲電平（DANL）

→ 設備靈敏度（底噪）

→ RBW↓

→ DANL↑

高級指標

● 相位噪聲（dBc）

→ 信號質量關鍵參數

→ 差值越大質量越好

● 動態范圍

→ 可測信號強度區間

→ 底噪 ~ 最大接收功率

● 掃描速率

→ 頻譜掃描速度指標

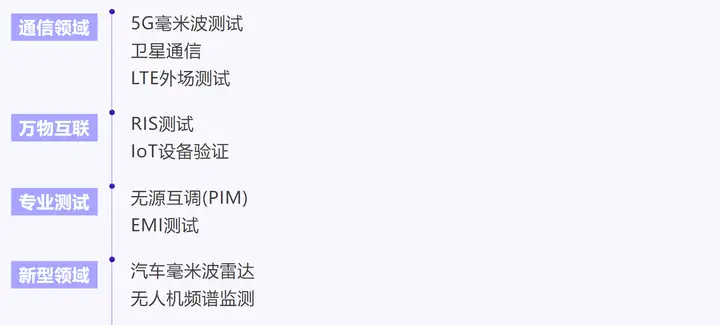

03 頻譜儀四大應用領域

04 頻譜儀實測案例

德思特頻譜測試

系統搭建：使用think RF頻譜儀外接Wi-Fi天線

測試環境：現網環境

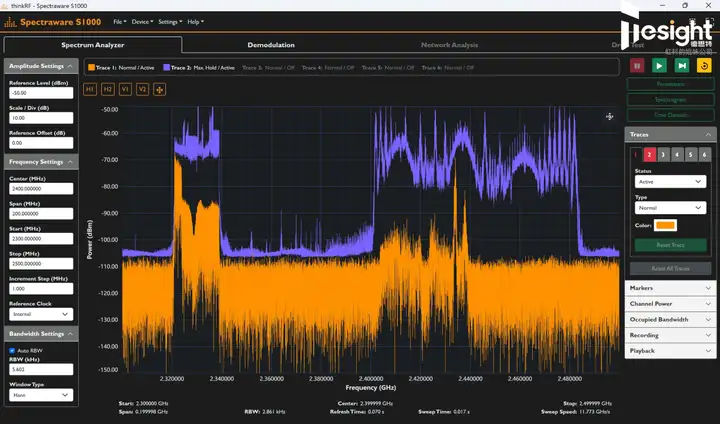

測試結果：2.4GHz，Wi-Fi信號頻譜圖
