該TPS54110是一款低輸入電壓、高輸出電流同步降壓PWM轉換器，集成了所有必需的有源元件。在具有上述特性的基板上包括一個真正的高性能電壓誤差放大器，可在瞬態條件下提供高性能;欠壓鎖定電路，用于防止啟動，直到輸入電壓達到 3 V;內部和外部設置的慢啟動電路，以限制浪涌電流;以及一個電源良好輸出，可用于處理器/邏輯復位、故障信號和電源排序。

TPS54110器件采用熱增強型 20 引腳 HTSSOP （PWP） PowerPAD? 封裝，無需笨重的散熱器。TI 提供評估模塊和其他技術支持，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。
*附件：tps54110.pdf

特性

• 集成 MOSFET 開關，可在 1.5A 連續輸出源電流或灌電流下實現高效率
• 0.9V至3.3V可調輸出電壓，
  精度為1%
• 外部補償，實現設計靈活性
• 快速瞬態響應
• 寬PWM頻率：固定350 kHz、550 kHz或
  可調280 kHz至700 kHz
• 負載受峰值電流限制和
  熱關斷保護
• 集成解決方案可減少電路板面積和
  總成本
  參數

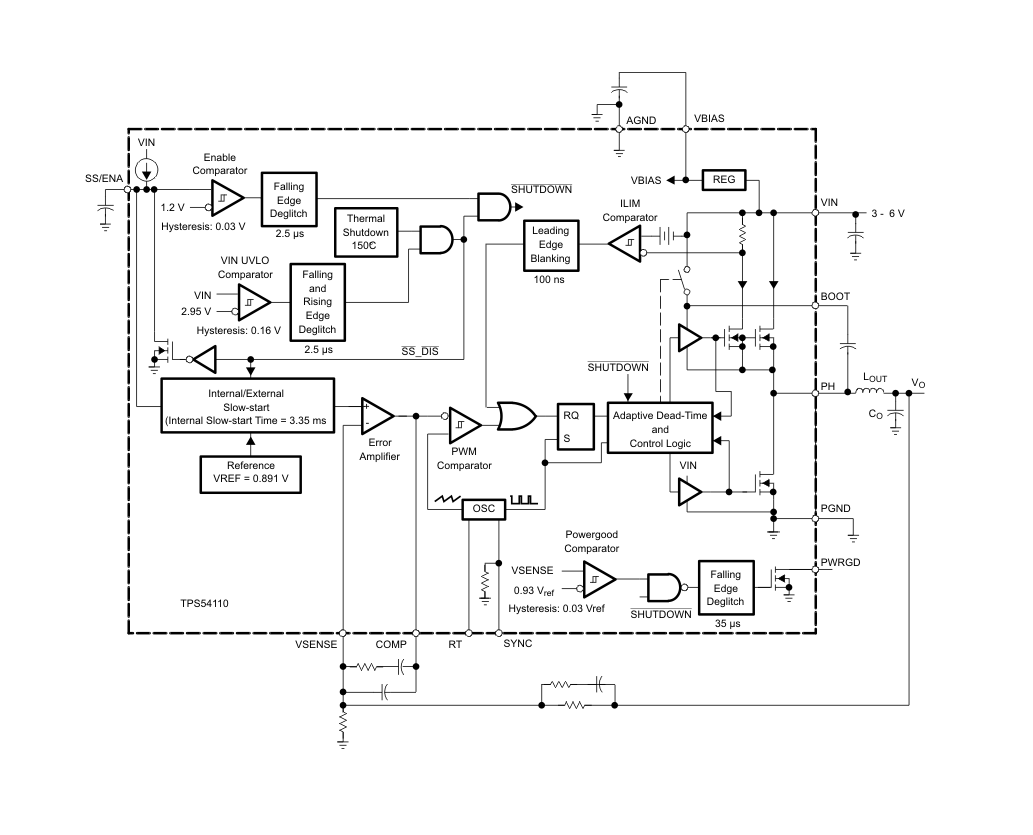

  方框圖

?1. 產品概述?
TPS54110是德州儀器（TI）推出的3V至6V輸入、1.5A輸出的同步降壓PWM轉換器，集成MOSFET開關，具有高效率（高達95%）、高精度（輸出可調0.9V-3.3V，精度1%）和緊湊設計（6.5mm×4.4mm HTSSOP封裝）。主要應用于低電壓高密度系統（如DSP、FPGA、微處理器供電）及便攜設備。

?2. 關鍵特性?

• ?高效能?：集成同步整流，支持1.5A連續輸出電流。
• ?靈活調節?：外部補償設計，支持280kHz至700kHz可調PWM頻率。
• ?保護功能?：過流保護、熱關斷及欠壓鎖定（UVLO）。
• ?附加功能?：電源就緒（PWRGD）信號、可編程慢啟動（SS/ENA）。

?3. 典型應用電路?

• ?輸入濾波?：需10μF低ESR陶瓷電容（如X7R/X5R）以抑制輸入紋波。
• ?輸出濾波?：推薦6.8μH電感（如Coilcraft DS3316P-682）和100μF輸出電容（如Sanyo Poscap 6TPC100M）。
• ?補償網絡?：采用Type 3補償（R1/R3/R5、C6/C7/C8）確保環路穩定，交叉頻率建議＜100kHz。

?4. 設計注意事項?

• ?布局優化?：
  • 縮短輸入電容與VIN/PGND引腳距離以減小環路面積。
  • 分離模擬地（AGND）與功率地（PGND），單點連接于IC下方。
  • 散熱設計需通過PowerPAD連接大面積銅箔（建議3英寸×3英寸）。
• ?熱性能?：結溫范圍-40°C至125°C，熱阻θJA為34°C/W（HTSSOP封裝）。

?5. 擴展應用示例?

• ?小尺寸設計?：采用1μH電感（DO3314-103MX）和0805封裝陶瓷電容，減小PCB面積。
• ?多電源時序控制?：利用PWRGD信號級聯啟動（如3.3V輸出穩定后觸發1.5V模塊）。

?6. 文檔支持?

• 提供詳細電氣特性表（如UVLO閾值2.95V啟動/2.8V關閉）、效率曲線（95%@1A）及布局示例圖。
• 修訂記錄（如SLVS500D版本更新）和機械封裝信息（20引腳HTSSOP尺寸及焊盤設計）。

?結論?
TPS54110通過高集成度和靈活配置，適用于空間受限且需高效電源管理的場景，其數據手冊涵蓋從規格參數到實踐設計的全面指導。
